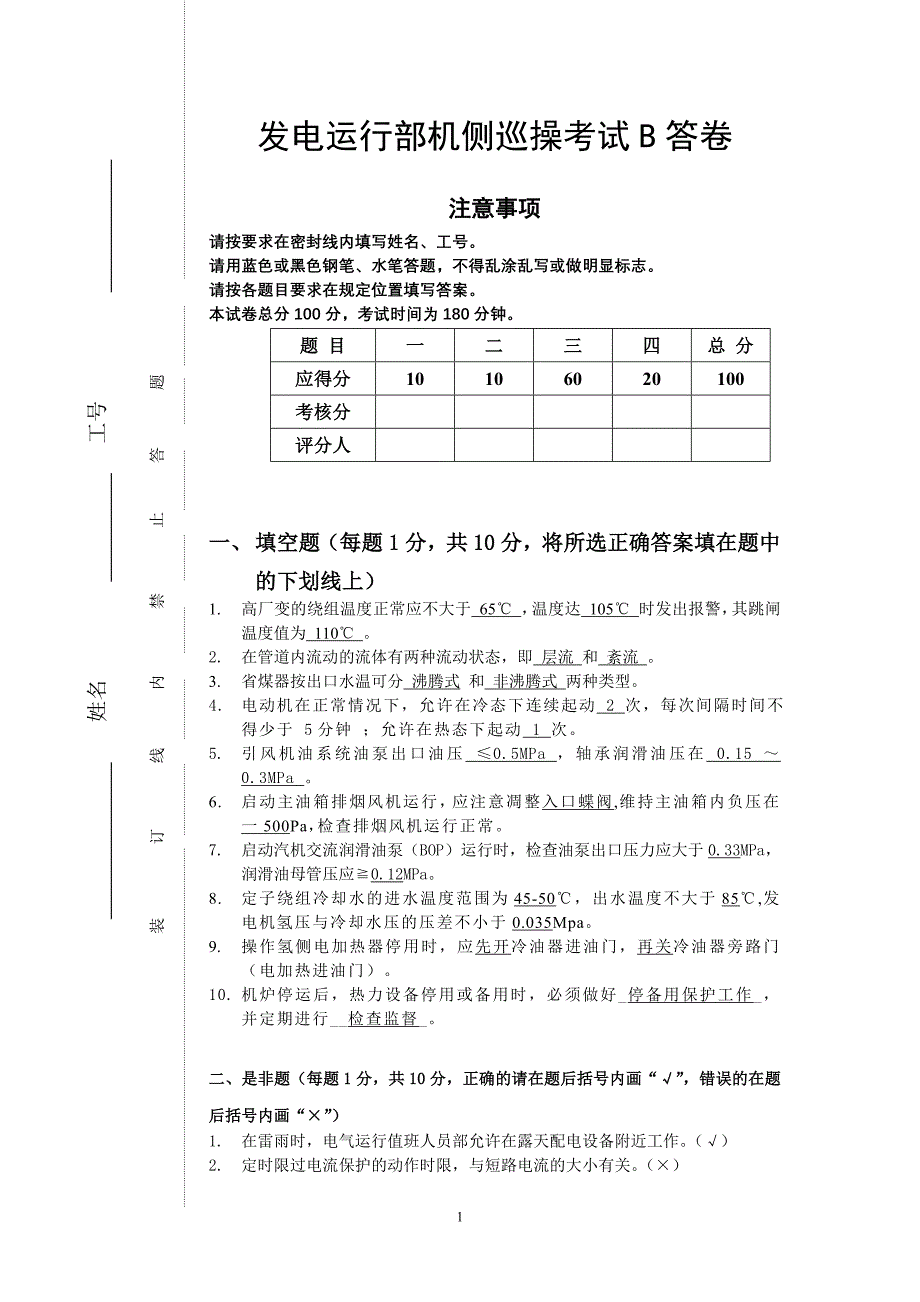

姓名 工号 装 订 线 内 禁 止 答 题发电运行部机侧巡操考试B答卷注意事项请按要求在密封线内填写姓名、工号请用蓝色或黑色钢笔、水笔答题，不得乱涂乱写或做明显标志请按各题目要求在规定位置填写答案本试卷总分100分，考试时间为180分钟题 目一二三四总 分应得分10106020100考核分评分人一、 填空题（每题1分，共10分，将所选正确答案填在题中的下划线上）1. 高厂变的绕组温度正常应不大于 65℃ ，温度达 105℃ 时发出报警，其跳闸温度值为 110℃ 2. 在管道内流动的流体有两种流动状态，即 层流 和 紊流 3. 省煤器按出口水温可分 沸腾式 和 非沸腾式 两种类型4. 电动机在正常情况下，允许在冷态下连续起动 2 次，每次间隔时间不得少于 5分钟 ；允许在热态下起动 1 次5. 引风机油系统油泵出口油压 ≤0.5MPa ，轴承润滑油压在 0.15 ～ 0.3MPa 。
6. 启动主油箱排烟风机运行，应注意凋整入口蝶阀,维持主油箱内负压在一500Pa，检查排烟风机运行正常7. 启动汽机交流润滑油泵（BOP）运行时，检查油泵出口压力应大于0.33MPa，润滑油母管压应≧0.12MPa8. 定子绕组冷却水的进水温度范围为45-50℃，出水温度不大于85℃,发电机氢压与冷却水压的压差不小于0.035Mpa9. 操作氢侧电加热器停用时，应先开冷油器进油门，再关冷油器旁路门（电加热进油门）10. 机炉停运后，热力设备停用或备用时，必须做好_停备用保护工作_，并定期进行__检查监督_二、是非题（每题1分，共10分，正确的请在题后括号内画“√”，错误的在题后括号内画“×”）1. 在雷雨时，电气运行值班人员部允许在露天配电设备附近工作√）2. 定时限过电流保护的动作时限，与短路电流的大小有关×）3. 煤粉均匀性指数（n）一般都接近于1，此值越大，均匀性越差 （ × ）4. 轴流式风机的高效工况区比离心式高效风机高效工况区宽大 （ √ ）5. 当发现转机轴承温度过高时，应首先检查油位、油质和轴承冷却水是否正常 （ √ ）6. 锅炉吹灰时，禁止打开检查孔、观察孔观察燃烧情况。
（ √ ）7. 流体与壁面间温差越大，换热量越大对流换热热阻越大，则换热量也越大×）8. 无论电泵和气泵，设置再循环管目的都是为了防止给水泵汽化 （√）9. 在临界状态下，饱和水与干饱和蒸汽具有相同的压力、温度、比容和熵√）10. 除氧器的作用就是除去即将输送至锅炉给水中的氧气×）三、问答题（10题每题6分，共60分）1. 直流母线电压的允许范围为多少？过高过低有什么危害？答：直流母线电压的允许范围为+10%— -10% 直流母线电压变化过高对长期带电继电器、指示灯造成过热或损坏直流母线电压变化过低将造成断路器保护的动作不可靠2. 绕线式电动机运行中电刷冒火花什么原因？如何处理？答：1）原因：a) 电刷和滑环(换向器)磨得不够光滑b) 滑环不清洁或磨损严重c) 电刷的压力不匀匀d) 电刷在刷握内跳动或卡住e) 滑环的轴向窜动太大2）处理方法：磨电刷，调整压力，消除滑环和电刷上的尘土，必要时用玻璃砂纸打磨电刷及滑环具体方法如下：a) 如果所有电刷都发生火花，首先必须用清洁干燥而不脱毛的布清擦滑环，如果还不能消除火花，则应将布浸工业酒精，擦清滑环上的油质和污垢，清擦时应仔细，以防布着火和被卷入转动部分。
b) 如果电刷还继续冒火，则应检查是否由于其他原因而造成火花，如电刷碎裂，电刷卡住或电刷跳动，电刷磨得不好，弹簧压力不合适等c) 如果在此情况下火花还没有消除，就必须用细玻璃砂纸来打磨滑环3. 锅炉转机试运合格的标准是什么？答：转机试运合格的标准是：（1）轴承及转动部分无异常声音，无摩擦声音和撞击2）轴承工作温度正常，一般滑动轴承不高于70℃，滚动轴承不高于80℃3）振动在额定转速1000r/min的，不超过0.12mm，1500r/min不超过0.10mm4）无漏油、漏水现象5）采用强制油循环润滑时其油压、油量、油位、油温应符合要求4. 炉水循环泵电机温度升高的原因有哪些？答：（1）低压冷却水中断或低压冷却水流量低、温度高2）低压冷却水管道有汽阻3）炉水泵电机高压水系统、阀门有漏泄4）炉水泵电机轴承磨损5）炉水泵电机冷却水滤网堵塞6）热交换器有漏泄7）炉水泵电机腔室辅助叶轮损坏5. 就地云母水位计的冲洗操作方法是什么？答：水位计汽冲洗：（1）首先关闭水位计的汽水侧二次门、水侧一次门2）开启水位计的放水门3）开启水位计的汽侧二次门1/5圈4）利用高压蒸汽冲洗水位计云母片，可通过汽侧二次门的开度控制蒸汽流量。
5）冲洗2～3分钟，顺序关闭水位计的汽侧二次门、放水门水位计清晰后可停止冲洗工作，按热态水位计的投入方法重新投入水位计运行；如水位计仍不清晰，重复以上1～5步冲洗水位计3-5次水位计水冲洗：（1）首先关闭水位计的汽水侧二次门、汽侧一次门2）开启水位计的放水门3）待水位计内的水放尽后关闭放水门4）微开水位计水侧二次门5）待水位计充满水后关闭水侧二次门6）开启水位计的放水门7）重复以上4～6步骤，直至水位计清晰水位计清晰后，冲洗工作结束，按热态重新投入水位计运行6. 油枪燃烧不好冒黑烟有哪些原因？答：（1）油枪雾化片有异物堵塞，雾化效果不好2）燃油压力过高或过低，雾化效果不好3）对应的二次风门开度小4）风量过小或炉膛与大风箱差压太小5）燃油品质不合格，含水量过大6）燃油温度过低，油粘度大雾化不好7. 汽机启动前为什么要对轴封汽管道暖管，送轴封蒸汽如何操作？答：暖管是为了使进汽管道逐渐和均匀地加热到接近于正常工作时的温度，以防止突然进汽而造成蒸汽管道过大的热应力影晌管道的寿命另外，暧管还能及时地将积聚在管内的凝结水带走,以免蒸汽带水进入轴封和汽缸,造成水击送轴封汽操作如下：（1）确认盘车运行正常。
2）开启缸体轴封汽母管疏水,微开进汽总门暖管,无水击和振动,直至进汽总门开足3）启动轴加风机,置另一台风机作联备4）开启轴封调整前隔离门,调整门投自动,压力控制为0.0.3MPa5）当低压轴封汽温接近180℃,投入减温水自动控制6）投用轴封减温装置尤需谨慎，前后隔离门应置节流状态,严防汽机轴封进水8. 发电机氢压下降如何处理？答：发电机氢压下降，分别采取以下进行处理：1）确认表计失灵，指示不准时，应根据其它表计，进行分析比较，并联系热工处理2）若密封油压失常，立即调整空侧密封油压比氢压大0.084 MPa若短时间内不能恢复，应汇报值长，适当降低负荷，并降低氢压运行，以维持密封油压与氢压间的正常差压3）供氢母管压力过低时，应联系制氢站恢复母管压力若压力调节器调节失灵，则改为手动补氢，维持额定氢压运行4）排污门误开或关闭不严，应加以关闭或联系检修消除泄漏5）如油压正常，根据氢压指示，向发电机补氢，并尽快找出泄漏点若漏氢点在发电机运行中不能消除时，应降低氢压运行，同时，根据发电机运行规程规定减负荷，并注意对发电机入口氢温、出口氢温、铁芯温度和线圈温度的监视，待停机处理另外应加强漏氢点的监视，漏氢点附近禁止动用明火。
如果漏氢严重，不能维持最低氢压（0.035MPa）运行时，则停机处理6）确认发电机氢温下降，应检查氢气冷却器出水温度调节阀的工作情况若调节阀失灵，则手动调整，并联系热工处理9. 叙述顶轴油泵启动前确认和启动后的检查答：启动前应确认：（1）确认主机润滑油压正常，顶轴油泵入口油压为0.1MPa左右，不得低于0.05MPa2）确认顶轴油泵至主机轴承油门共8只全部开启；（3）确认各顶轴油泵溢流阀和压力控制器调整好溢流阀调整值为14.0～16.0MPa启动顶轴油泵后应检查：（1）检查顶轴油泵出口油压不低于13.0MPa；（2）检查顶轴油泵运行正常，顶轴油供油母管油压稳定；（3）备用泵联锁己投入10. 除氧器水位有哪些保护和联锁？定值是多少？答：有以下内容：（1）除氧器水位正常为2850mm2）当水位升至3050mm、高水位报警3）当水位升至3150mm、高水位保护动作联锁关闭除氧器所有进汽、进水门开启溢流门和凝泵再循环门4）当水位升至3250mm、联锁关闭4抽汽门和逆止门，开启事故放水门5）当水位低至2650mm、低水位报警6）当水位低至1040mm、低、低水位报警（7）当水位低至800mm、运行给水泵跳闸。
四、绘图题（2题，每题10分，共20分）1. 画出发电机密封油系统图2. 画出单元机组电气系统接线图(至6kV 、400V母线)1。
