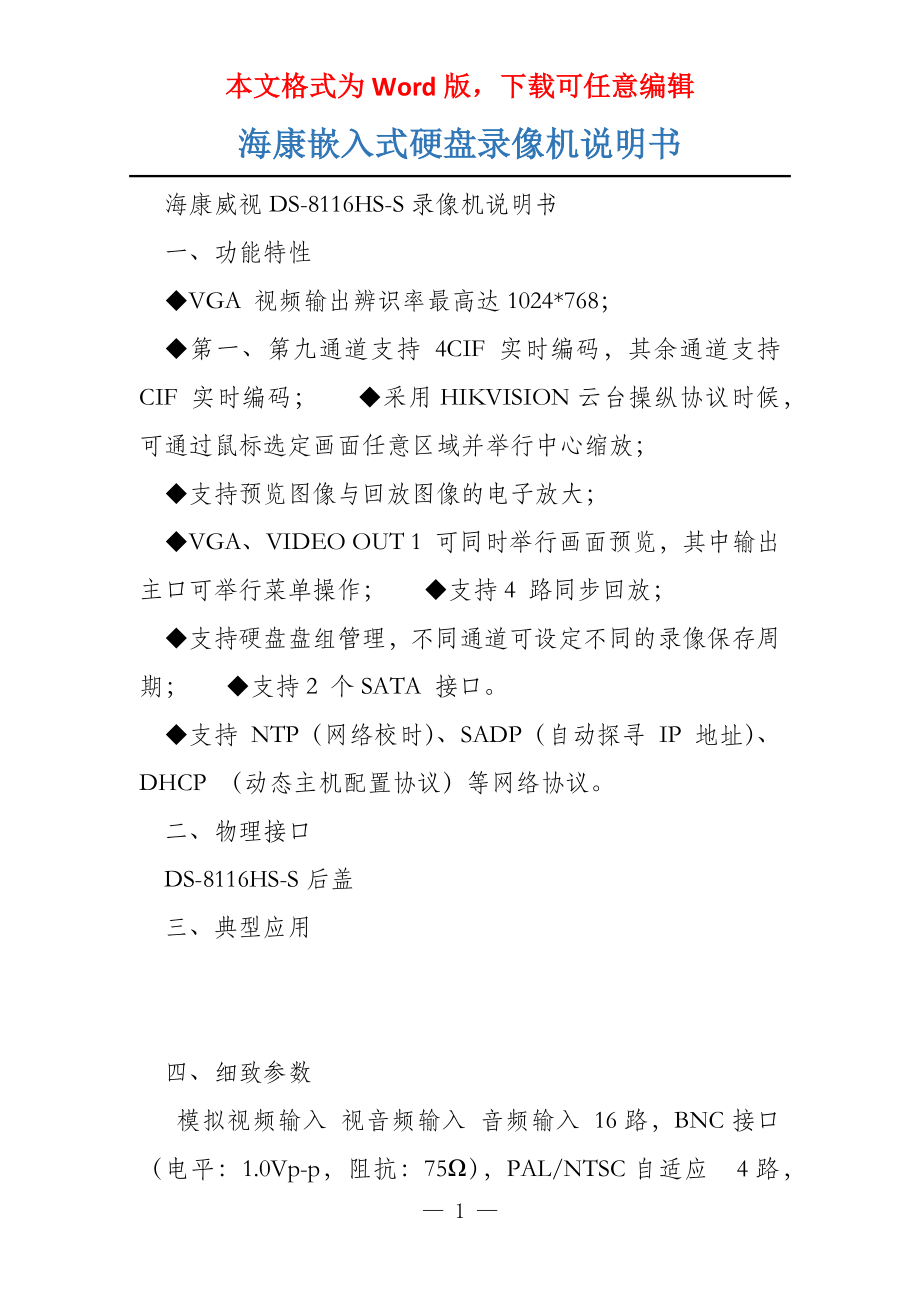

本文格式为Word版，下载可任意编辑海康嵌入式硬盘录像机说明书 海康威视DS-8116HS-S录像机说明书 一、功能特性 ◆VGA 视频输出辨识率最高达1024*768； ◆第一、第九通道支持 4CIF 实时编码，其余通道支持 CIF 实时编码； ◆采用HIKVISION云台操纵协议时候，可通过鼠标选定画面任意区域并举行中心缩放； ◆支持预览图像与回放图像的电子放大； ◆VGA、VIDEO OUT 1 可同时举行画面预览，其中输出主口可举行菜单操作； ◆支持4 路同步回放； ◆支持硬盘盘组管理，不同通道可设定不同的录像保存周期； ◆支持2 个SATA 接口 ◆支持 NTP（网络校时）、SADP（自动探寻 IP 地址）、DHCP （动态主机配置协议）等网络协议 二、物理接口 DS-8116HS-S后盖 三、典型应用 四、细致参数 模拟视频输入 视音频输入 音频输入 16路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应 4路，RCA接口（电平：2Vp-p，阻抗：1kΩ） 2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω） 辨识率：PAL制式704*576、NTSC制式704*480 1路，辨识率：1024*768/60Hz 1路，RCA接口（电平：线性电平，阻抗：1kΩ） H.264 第一、第九通道支持4CIF/CIF/QCIF，其余通道支持CIF/QCIF PAL：1--25帧/秒 NTSC：1--30帧/秒 32Kbps-2048Kbps，可自定义，最大3072Kbps 复合流/视频流 G.711 64kbps 支持 支持4路 CVBS输出 视音频输出 VGA输出 音频输出 视频压缩标准 视频编码辨识率 视频帧率 视音频编码参数 视频码率 码流类型 音频压缩标准 音频码率 双码流 同步回放 类型 硬盘驱动器 最大容量 2个SATA接口 每个接口支持最大容量2TB的硬盘 1个，与AUDIO IN 1共用 1个，RJ45 10M/100M自适应以太网口 1个，标准RS-485串行接口； 1个，标准RS-232串行接口 2个，USB 2.0 16路 4路 DC 12V ≤15W -10℃--＋55℃ 10％--90％ 19英寸标准1.5U机箱 445mm（宽）×390mm（深）×70mm（高） ≤8Kg 语音对讲输入 网络接口 串行接口 外部接口 USB接口 报警输入 报警输出 电源 功耗 工作温度 其他 工作湿度 机箱 尺寸 重量（不含硬盘） 五、录像状态和设置 1、录像可分为两种录像方式：手动录像和自动录像。
手动录像在关机后重开、 重启后需要手动开启，自动录像开机即可自动录像可参照监视器或显示器下面的录像和报警状态显示来确定当前的录像状态 黄色：有视频信号，但不在录像 绿色：自动定时录像 粉红色：手动录像 红色： 报警录像 蓝色：移动侦测录像 白色：无视频信号 2、自动录像的设置 进入录像设置，将开启录像打勾，进入设置界面 假设是全天录像，可直接将“全天录像”打钩，在选择相应的录像方式假设是移动侦测或报警录像的话，需要分别设置相应的布防） 若不是全天录像，选择对应的时间段即可（时间段不成以交错或重复）在分别设置其他天数的录像筹划，假设一致，可以直接选择复制即可 重复以上步骤，分别设置其他通道的录像设置，也可以直接复制到其他通道 3、移动侦测录像的设置 在录像设置里设置录像时间筹划，方式为移动侦测方式；（方法见上） 进入图像设置界面，选择一个通道，设置移动侦测的灵敏度和区域进入区域设置界面按“云台操纵”可以直接选择全部区域，此时界面为红色） 进入处理界面设置移动侦测触发录像通道和布防时间以及处理方式。
重复以上步骤，完成其他通道的设置也可直接复制完成需要留神的是区域设置不能复制，需要手动设置） 设备前面板的按键与遥控器上的按键功能一致 六、遥控器使用说明： 把遥控器对准机器前面板，按遥控器上的“设备”键，然后按“8”键两下，然后按“确定”键两下，设备前面板的“状态”灯变为绿色，这时遥控器已经可以操纵设备了 在设备处于遥控器选中状态时，按“设备/DEV”键，设备面板的“状态”灯熄灭，此时遥控器与设备的连接断开 概括操作如下： 按“主菜单”键进入设备主菜单界面； 按“放像”快捷键进入回放操作界面； 按“录像”快捷键进入手动录像操作界面； 按“云台操纵”快捷键进入云台操纵操作界面： 在进入以上菜单时需输入密码，默认的用户名：“admin”，密码：“12345” 进入主菜单后可用设备前面板或遥控器上的“上/下/左/右”方向键移动活动框选择子菜单，选中后 按“确定/ENTER”键进入下级菜单举行操作按“ESC”退出上一级菜单或预览界面，也可以按“PERV”直接退出到预览界面 输入法说明：首先按“编辑”键，然后按“输入法”键举行输入法选择。
根本操作指南： 1. 开机： 若设备前面上的“POWER”键呈红色那么说明电源接通，轻按“POWER”键，设备开头启动 2. 预览： 设备开启后直接进入预览界面(默认为各通道自动切换)，此时可选择概括要监看的通道,10路以下设备可直接按数字键举行选择，若10路以上机器那么务必同时按两个数字键才能切换到相应通道，宛如时按02切换到第2通道，同时按12那么切换到第12通道或者按“多画面/PREV”键进 行多画面分割监看 3. 云台操纵： 此功能已停用，云台操纵需使用矩阵的主控键盘便当实现 4. 手动录像 按设备前面板的“录像/REC”键，弹出登陆对话框，举行登陆 进入手动录像操作界面后，在各个通道是否可以启动录像的“启/停”状态用“√”和“×”标 示，“√”表示可以启用，“×”表示不成启用用户可根据自己的概括需要用“左/右”方向键移 动到某通道“启/停”栏处，若此时标示为“√”，按“确认”键就可启动该通道举行录像，同时该 通道的“启/停”栏表示变为“×”同样的方法启动其他通道举行录像若要中断某通道，选中某 通道的“启/停”栏，把“×”状态用“确认”键改为“√”即可。
5. 录像回放与备份 在预览模式下按前面板的“放像/PLAY”键，举行登陆后操作 首先在回放界面中选择要回放的目标通道号，通过“上/下”键举行选择任一通道副通道”是指要两路回放时副通道与主通道同步回放，一般不选择文件类型”选择默认的“全部”然后 选择要查看录像资料的起止时间，结果移动活动框到“探寻文件”，按“确认/ENTER”键举行探寻 若存在符合条件的录像文件，那么在“录像文件列表窗口”显示文件列表在“录像文件列表窗 口”中，使用“上/下”键将滚动条定位到要回放的那个文件，再按前面板的“确认/ENTER”键开 始播放，按前面板的“ESC”键中断播放 在回放过程中若察觉某段录像需要备份出来，那么在列表窗口中给需要备份的文件作上选择标 记，即在列表窗口中用“上/下”键移动需要备份的那个文件，然后按前面板的“编辑/EDIT”键，此时文件的选择标记就变成了“√”，使用同样的方法对另外的要备份的文件作这样的标记，接着 选择要备份的设备类型，在“存储设备”选项中选择要备份到的设备类型，移动活动框到“复制” 按钮处，按前面板的“确认/ENTER”键开头备份 — 7 —。
