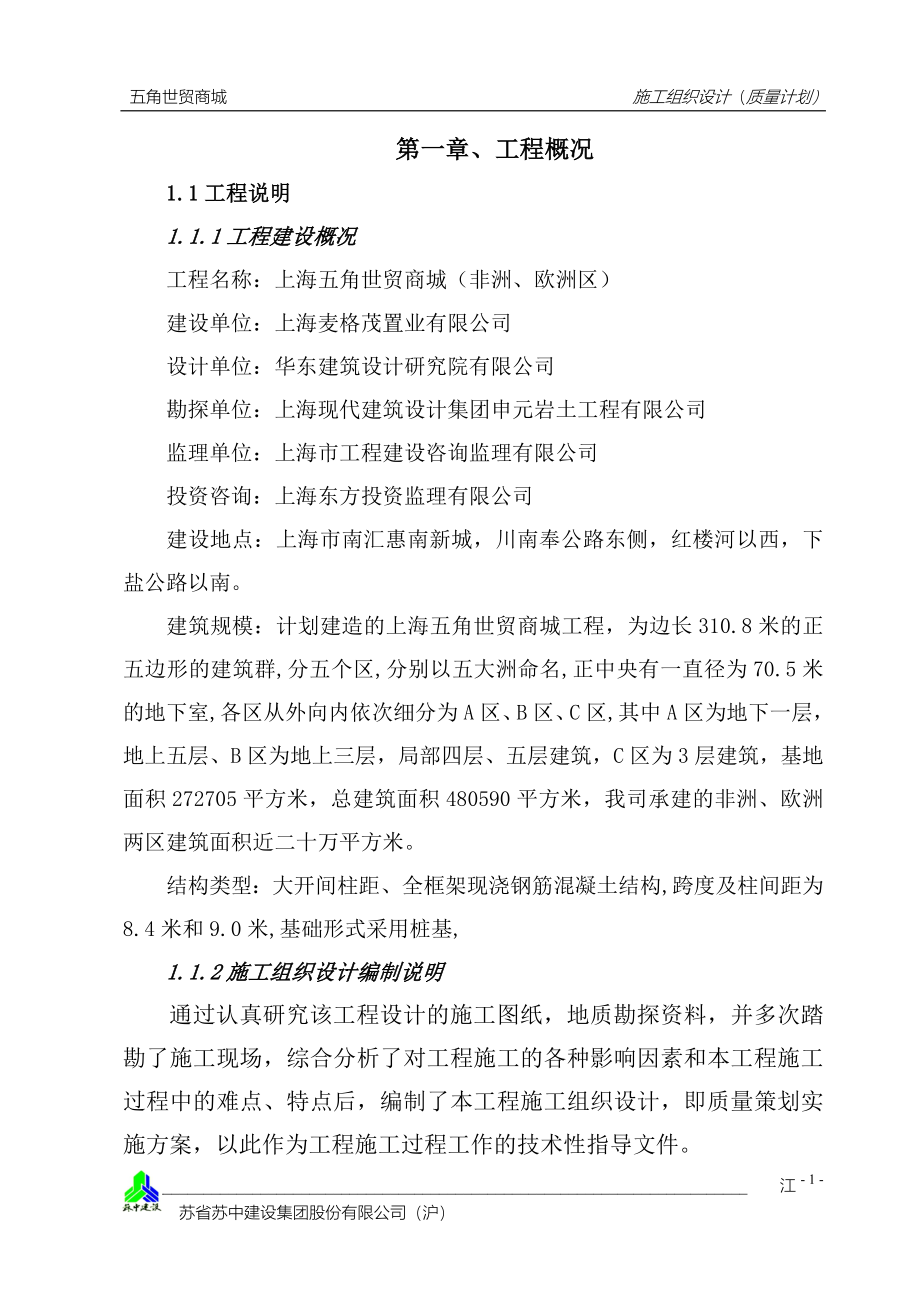

五角世贸商城 施工组织设计（质量计划）第一章、工程概况1.1工程说明1.1.1工程建设概况工程名称：上海五角世贸商城（非洲、欧洲区）建设单位：上海麦格茂置业有限公司设计单位：华东建筑设计研究院有限公司勘探单位：上海现代建筑设计集团申元岩土工程有限公司监理单位：上海市工程建设咨询监理有限公司投资咨询：上海东方投资监理有限公司建设地点：上海市南汇惠南新城，川南奉公路东侧，红楼河以西，下盐公路以南建筑规模：计划建造的上海五角世贸商城工程，为边长310.8米的正五边形的建筑群,分五个区,分别以五大洲命名,正中央有一直径为70.5米的地下室,各区从外向内依次细分为A区、B区、C区,其中A区为地下一层，地上五层、B区为地上三层，局部四层、五层建筑，C区为3层建筑，基地面积272705平方米，总建筑面积480590平方米，我司承建的非洲、欧洲两区建筑面积近二十万平方米结构类型：大开间柱距、全框架现浇钢筋混凝土结构,跨度及柱间距为8.4米和9.0米,基础形式采用桩基, 1.1.2施工组织设计编制说明通过认真研究该工程设计的施工图纸，地质勘探资料，并多次踏勘了施工现场，综合分析了对工程施工的各种影响因素和本工程施工过程中的难点、特点后，编制了本工程施工组织设计，即质量策划实施方案，以此作为工程施工过程工作的技术性指导文件。
1.1.2.1编制依据（1）五角世贸商城非洲区、欧洲区工程部分建筑、结构、水施、电施等施工图纸及工程地质勘探报告文件；（2）我国现行的施工规范和操作规程及质量评定标准；（3）国家现行法律、法规；（4）有关安全生产、文明施工的标准要求和规定；（5）有关的各项技术性文件；1.1.2.2.本工程应严格遵循的有关规范、规程、评定标准（1）国家房屋建筑强制性条文中华人民共和国工程建设标准强制性条文（房屋建筑部分）关于施工质量和安全的条文内容包括：地基基础施工质量；混凝土结构施工质量；砌体结构施工质量；房屋防水施工质量；施工安全要求2）国家现行设计、施工规范及标准《工程测量规范》（GB50026-93）《建筑地基处理技术规范》（JGJ79-2002）《建筑桩基技术规范》（JGJ94-94）《建筑基坑支护技术规程》（JGJ120-99）《地下室防水工程质量验收规范》（GB50208-2002）《建筑地基基础工程施工及验收规范》（GB50202-2002）《混凝土结构工程施工质量验收规范》（GB50204-2002）《混凝土质量控制标准》（GB50164-92）《建筑地面工程施工质量验收规范》（GB50209-2002）《建筑装饰装修工程质量验收规范》（GB50210-2001）《住宅装饰装修工程施工规范》（GB50327-2001）《建筑用砂》（GB/T 14684-2001）《建筑用卵石、碎石》（GB/T 14685-2001）《砌体工程施工质量验收规范》（GB50203-2002）《屋面工程施工质量验收规范》（GB50207-2002）《钢筋焊接接头试验方法标准》（JGJ/T27-2001）《建筑施工高处作业安全技术规范》（JGJ80-91）《施工现场临时用电安全技术规范》（JGJ46-88）《建筑机械使用安全技术规程》（JGJ33-2001）《建筑施工安全检查评分标准》（JGJ59-99）《建筑电气安装工程施工质量验收规范》（GB50303-2002）《建筑给排水及采暖工程施工质量验收规范》（GB50204-2002）《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）《建设工程项目管理规范》（GB/T50326-2001）《建设工程文件归档整理规范》（GB/T50328-2001）《混凝土泵送技术规程》（JGJ/T10-95）《先张预应力混凝土管桩》（DBJ08-92-2000）《混凝土多孔砖建筑技术规程》（DBJ/CT009-2001）《建筑外窗抗风压性能分级及其检测方法》（GBJ）《城市道路和建筑物无障碍设计规程》（JGJ50-2001）1.2建筑设计特点本工程位于上海市南汇惠南新城，川南奉公路东侧，红楼河以西，下盐公路以南。
在基地内建造五角世贸商城工程，为边长310.8米的正五边形的建筑群,分五个区,分别以五大洲命名,正中央有一直径为70.5米的地下室,各区从外向内依次细分为A区、B区、C区,其中A区、B区为5层建筑,C区为3层建筑, A区下设一层地下室我公司承建施工的沿川南奉公路的非洲、欧洲两区，建筑面积约二十万平方米，先行开工的B区、C区建筑面积近十万平方米建筑物一层室内标高±0.000相当于绝对标高5.500，室内外高差300建筑用料说明:墙身防潮利用±0.000以下-0.060处混凝土圈梁；内外墙体除设计图纸特殊注明外，±0.000以上外墙填充墙为240厚MU10混凝土多孔砖，内墙分别为240、200、120厚MU10混凝土多孔砖，并以M7.5混合砂浆砌筑，±0.000以下其基础砌体为240厚MU15混凝土实心砖，以M10.0水泥砂浆砌筑；地下室底板及四周侧壁均为钢筋混凝土结构自防水，抗渗等级为B6级，地下墙面及地坪建筑防水措施为:地下室钢筋混凝土外墙面涂刷聚氨脂防水涂料，厚度2.0mm，外侧用25厚聚苯乙烯板保护；地下室地坪涂刷1.5厚聚氨脂防水涂料，并向侧墙上翻1500-1800高；外立面门窗:采用铝合金门窗，其规格、类型，用料在设计图纸的门窗表中说明，要求门窗断面系列及玻璃厚度与类别，由门窗设计单位进行深化设计，同时满足国家及上海市有关质量、安全规定标准；屋面设计防水等级为Ⅱ级，防水层耐用年限15年，设防要求为二道，防水材料主要为合成高分子防水卷材，局部为合成高分子防水涂料，具体构筑做法见各区索引统一详图；屋面排水为UPVC落水管有组织排水，平屋面泛水坡度为2%；油漆除特殊要求外，一般木构件做一底二度聚氨脂漆，不露明木构件用水柏油防腐处理，露明钢铁构件用防锈漆为底，面漆二度，不露明钢铁构件做二度防锈漆；商场玻璃顶棚钢网架结构采用薄型钢结构防火涂料，耐火极限不低于2小时；外墙普通水泥砂浆粉刷，刷外墙乳胶漆防水涂料；室内普通装修用料表:部 位楼 地 面平 顶一层商场1、8厚石塑防滑地砖，2、40厚C20细石钢筋混凝土，3、防水涂料，4、砂浆找平、80厚C10素砼、5、70厚碎石，6、素土1、 金属透空格栅2、 轻钢龙骨一层机房、强弱电间、水泵房等1、40厚C20细石钢筋混凝土，2、防水涂料，3、、砂浆找平、80厚C10素砼、4、70厚碎石，6、素土1、防潮涂料，2、罩面，3、珍珠岩括糙，4、界面剂一层商业配套用房、走道同商场轻钢龙骨吊矿棉板二三层商场，四层办公室1、防滑地砖，2、砂浆找平，3、结构刷浆1、金属透空格栅2、轻钢龙骨二层以上商业配套用房、管理间及走廊轻钢龙骨吊矿棉板二层以上卫生间、开水间轻钢龙骨吊铝合金板楼梯间砂浆面刷耐磨涂料界面剂批平刷防潮涂料部 位内墙面踢脚、台度一层商场乳胶漆涂料，水泥砂浆150高防滑地砖踢脚，石塑防滑地砖，砂浆层一层商业配套用房、走道一层机房、强弱电间、水泵房等1、防潮涂料，2、水泥砂浆粉刷，1.2高台度，水泥砂浆粉刷二三层商场，四层办公室乳胶漆涂料，腻子批平，混合砂浆粉刷150防滑地砖踢脚二层以上商业配套用房、管理间及走廊二层以上卫生间、开水间釉面砖墙面，混合砂浆粉刷楼梯间乳胶漆涂料，水泥砂浆/1.3结构设计本工程A、B、C区为框架结构体系，抗震等级为三级，C区瞭望塔为框架剪力墙结构体系，框架抗震等级二级，剪力墙抗震等级一级。
1、地下室局部为人防地下室2、设计控制楼板的施工荷载:地下室顶板不得大于5.0KPa,楼板不得大于办公2.2KPa,商场3.5KPa3、结构混凝土强度等级详见工程施工图纸4、墙体材料:外墙采用MU10(240)混凝土多孔砖，容重≤14.5KN/m,M5混合砂浆；内墙采用MU10(200、120)加气混凝土砌块，M5混合砂浆，轻钢龙骨隔墙，重量≤0.54KN/m2；±0.000以下室内砖墙采用MU10(200)混凝土小型空心砌块，M5混合砂浆，室外采用MU15(240)混凝土实心砖，M10水泥砂浆砌筑5、框架结构设计为大开间柱距、全框架现浇钢筋混凝土结构,跨度及柱间距为8.4米和9.0米,除地下室采用箱形基础外，其它建筑采用独立式柱基与条形基础相结合6、工程采用预应力高强混凝土PHC管桩，桩尖进入等6或7层土，管桩选用《先张法预应力混凝土管桩》（DBJ08-92-2000）标准，7-13m现场自由搭接现场沉桩设计要求遵循重锺低打的原则，或采取静压式沉桩，施工质量保证桩顶标高允许偏差为0-100mm， 垂直基础梁中心方向偏差小于为100mm，沿基础梁中心小于150mm，垂直度偏差小于0.5%。
7、具体结构构筑要求详见结构设计通用图1.4给排水设计1、生活给水系统:二区一至三层主楼部分和一区全部由中心机房生活泵直供，二区塔楼部分供水由设在一层的水泵房的生活供水设施供给，水源为市政管网供给2、消防栓系统:采用临时高压给水系统，中心机房设消防水池，通过消防水泵向室外消防管网供水，二区一至三层主楼部分和一区全部由室外消防管网直供，二区塔楼部分消防给水由设在一层的报警阀间内消防供水设备供给，水源来自中心机房的室外消防管网3、室内消火栓采用DN70消火栓，消防箱均为钢制品，分A型、B型两种规格，同时配置远距离启泵按钮及指示灯4、喷淋系统:分两部分，二区一至三层主楼部分和一区全部由中心机房消防喷淋水泵直供，二区塔楼部分喷淋由设置在一层的报警阀间内的喷淋供水设备供给，水源为来自中心机房的室外消防管网5、排水系统:室内污废水管设置专用通气立管，专用通气立管与污废水管采用共轭管连接，采用UPVC承插粘结6、雨水系统:屋面雨水系统为单独排放系统，采用UPVC管直接排放室外市政雨水管或室外明沟1.5电气设计1、供电电源:本工程供电负荷等级为一级负荷，电源采用二路高压电源供电，一二区分别由1#变电所及6#变电所以电缆直接埋地引入本大楼底层的低压配电室，一区消防应急疏散照明等重要负荷由EPS提供作为备用电源。
2、配电系统:采用放射式一树干式相结合的供电方式，对重要用电设备和大容量用电设备采用放射式供电方式，对各楼层内的照明和电力空调系统采用树干式供电方式，对一些不重要的用电设备采用链式供电方式，消防水泵、防排烟风机上重要用电设备采用二路电源供电3、线路敷设:照明和电力空调干线采用无卤低烟阻燃电缆在托盘式桥架内敷设(管井内采用梯级式桥架敷设)，四层以上由下层顶部向上供电，楼层插座回路采用导线穿线槽或穿管在吊顶内或埋地敷设4、保安措施:建筑物低压配电系统接地采用TN-S系统，在正常情况下不带电用电设备金属外壳均应与专业PE线连接5、防雷与接地:大楼防雷等级为二类接闪器采用25×4热镀锌扁钢作为避雷带，沿女儿墙四周敷设，引下线利用结构柱内主钢筋，四根一组与屋面避雷带焊接连接采用联合接地方式，利用40×4热镀锌扁钢将桩承台钢筋网连接成等电位接地网络，建筑物每层外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环，并与引下线可靠连接1.6施工有利条件1、本工程“。
