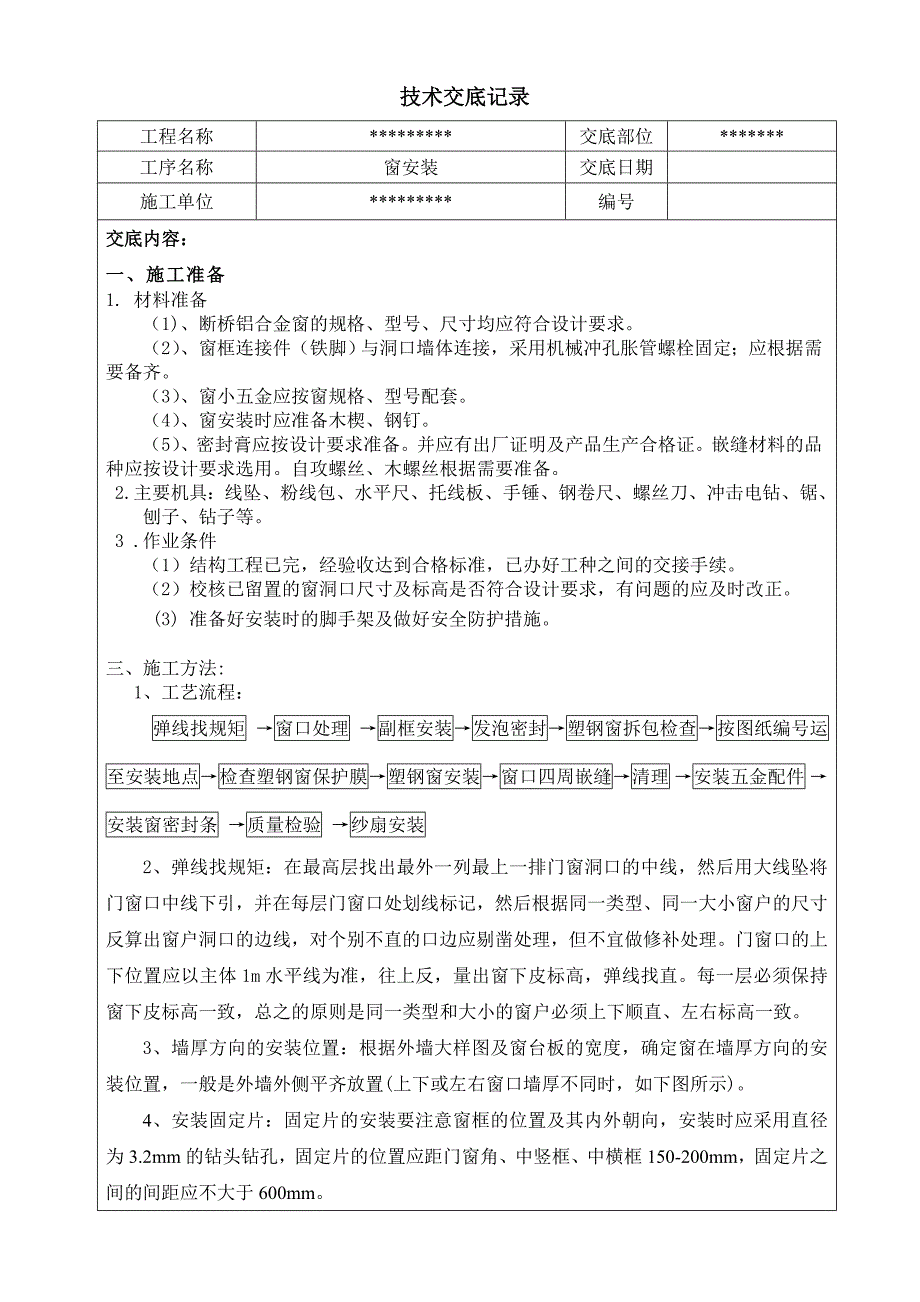

技术交底记录工程名称*********交底部位*******工序名称窗安装交底日期施工单位*********编号交底内容：一、施工准备1. 材料准备（1)、断桥铝合金窗的规格、型号、尺寸均应符合设计要求2）、窗框连接件（铁脚）与洞口墙体连接，采用机械冲孔胀管螺栓固定；应根据需要备齐3）、窗小五金应按窗规格、型号配套4）、窗安装时应准备木楔、钢钉5）、密封膏应按设计要求准备并应有出厂证明及产品生产合格证嵌缝材料的品种应按设计要求选用自攻螺丝、木螺丝根据需要准备 2.主要机具：线坠、粉线包、水平尺、托线板、手锤、钢卷尺、螺丝刀、冲击电钻、锯、刨子、钻子等 3 .作业条件（1）结构工程已完，经验收达到合格标准，已办好工种之间的交接手续2）校核已留置的窗洞口尺寸及标高是否符合设计要求，有问题的应及时改正 (3) 准备好安装时的脚手架及做好安全防护措施三、 施工方法: 1、工艺流程：弹线找规矩 →窗口处理 →副框安装→发泡密封→塑钢窗拆包检查→按图纸编号运至安装地点→检查塑钢窗保护膜→塑钢窗安装→窗口四周嵌缝→清理 →安装五金配件 →安装窗密封条 →质量检验 →纱扇安装 2、弹线找规矩：在最高层找出最外一列最上一排门窗洞口的中线，然后用大线坠将门窗口中线下引，并在每层门窗口处划线标记，然后根据同一类型、同一大小窗户的尺寸反算出窗户洞口的边线，对个别不直的口边应剔凿处理，但不宜做修补处理。
门窗口的上下位置应以主体1m水平线为准，往上反，量出窗下皮标高，弹线找直每一层必须保持窗下皮标高一致，总之的原则是同一类型和大小的窗户必须上下顺直、左右标高一致3、墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定窗在墙厚方向的安装位置，一般是外墙外侧平齐放置(上下或左右窗口墙厚不同时，如下图所示)4、安装固定片：固定片的安装要注意窗框的位置及其内外朝向，安装时应采用直径为3.2mm的钻头钻孔，固定片的位置应距门窗角、中竖框、中横框150-200mm，固定片之间的间距应不大于600mm 5、根据位置线把门窗放入洞口内，利用仪器调整窗户的水平度、垂直度和直角度，然后用木楔临时固定，最后固定固定片6、窗副框与墙体固定：沿窗框外墙用电锤打φ6孔，孔深40mm，有保温层处采用φ8长度100mm胀管螺栓，处理门窗副框与墙体缝隙：副框固定好后，应及时处理门窗框与墙体缝隙采用聚氨酯发泡胶塞缝隙，外表面留5-8mm深槽口填嵌嵌缝膏，严禁用水泥砂浆填塞然后进行收口抹灰安装窗后在窗框框两侧进行防腐处理后，可填嵌设计指定的保温材料和密封材料，待窗和窗台板安装后，将窗框四周的缝隙同时填嵌，填嵌使用力不应过大，防止窗框受力变形。
7、断桥铝合金门窗安装：a、根据副框洞口尺寸，提前将窗框加工好b、用自攻螺丝将其与副框固定c、带内外墙面层施工完毕后，用硅酮密封胶进行嵌缝8、门窗扇安装：门框扇的连接是用铝角码的固定方法，具体作法与门框安装相同，安装五金件：待浆活修理完，交活油刷完后才可安装门窗的五金配件，安装工艺要求详见产品说明，要求安装固定，使用灵活9、安装纱门窗：a.绷铁砂、裁纱、压条固定，其施工方法同钢纱门窗的绷砂b.挂纱扇c.装五金配件三、质量标准：1、平开门窗扇关闭严密，搭接量均匀，开关灵活，密封条不脱槽2、推拉门窗扇关闭严密，扇与框搭接量符合设计要求3、塑料门窗附件安装齐全，位置正确，安装牢固，使用灵活，达到各自的使用功能4、门窗框与墙体间缝隙饱满密实，表面平整，光滑、无裂纹5、门窗密封条的压条必须与玻璃全部贴紧，压条与型材的接缝处应无明显缝隙6、允许偏差：铝合金门窗的允许偏差及检验方法序号项目允许偏差（mm）检验方法1门窗框两对角线长度差≤2000mm±3.0用3m卷尺检查，量内角2＞2000mm±5.03门窗框（含拼樘料）正、侧面的垂直度≤2000mm2.0用线坠、水平靠尺检查4＞2000mm3.05门窗框（含拼樘料）的水平度≤2000mm2.0用水平靠尺检查6＞2000mm平开门窗及推拉窗3.07推拉门2.58门窗下横框的标高±5.0用钢板尺检查，与基准线比较9双层门窗内外框、框（含拼樘料）中心距±4.0用钢板尺检查10门窗竖向偏离中心5.0用线坠、钢板尺检查11平开门窗门窗与框搭接宽度±2.5用深度尺或钢板尺检查12同樘门窗相邻扇的横角高度差±2.0用拉线或钢板尺检查13门窗框铰链部位的配合间隔+2.0-1.0用楔形塞尺检查四. 应注意的问题1、运输存放损坏：运输时应轻拿轻放，存放时应在库房地面上用方枕木垫平，并坚直存放，并应远离热源。
2、窗框松动：安装时应先在窗外框上按设计规定的位置打眼，连接件紧固；单砖及轻质墙，应砌混凝土块木砖，以增加和连接件的拉结牢固程度，使框安装后不松动3、窗框与墙体缝隙未填软质材料：应施打聚氨脂发泡剂，使之与墙体形成弹性连接4、窗框安装后变形：填缝时用力过大，使之受挤变形，不得在窗上铺搭脚手板5、污染：保护措施不够，清洗不认真6、五金配件损坏：由于安装后保管不当，使用时不注意五、 成品保护 1、窗框安装后，包裹窗框的塑料保护膜要保持完好，不得随意拆除 2、搭设或拆除施工脚手工艺架时，不得碰撞或挤压门窗 3、涂刷油漆等涂料之前，应事先对门窗进行复盖，以防其遭受油漆污染 4、不得在门窗上敲击、涂写、打钉或挂重物六、 应形成的质量记录 1、进场材料的入场合格证，及复检报告 2、施工记录技术负责人交底人接收交底人施工队名称操作人员签字1、 本表由施工单位填写，交底单位与接受交底单位各保存一份2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他交底可不写。
