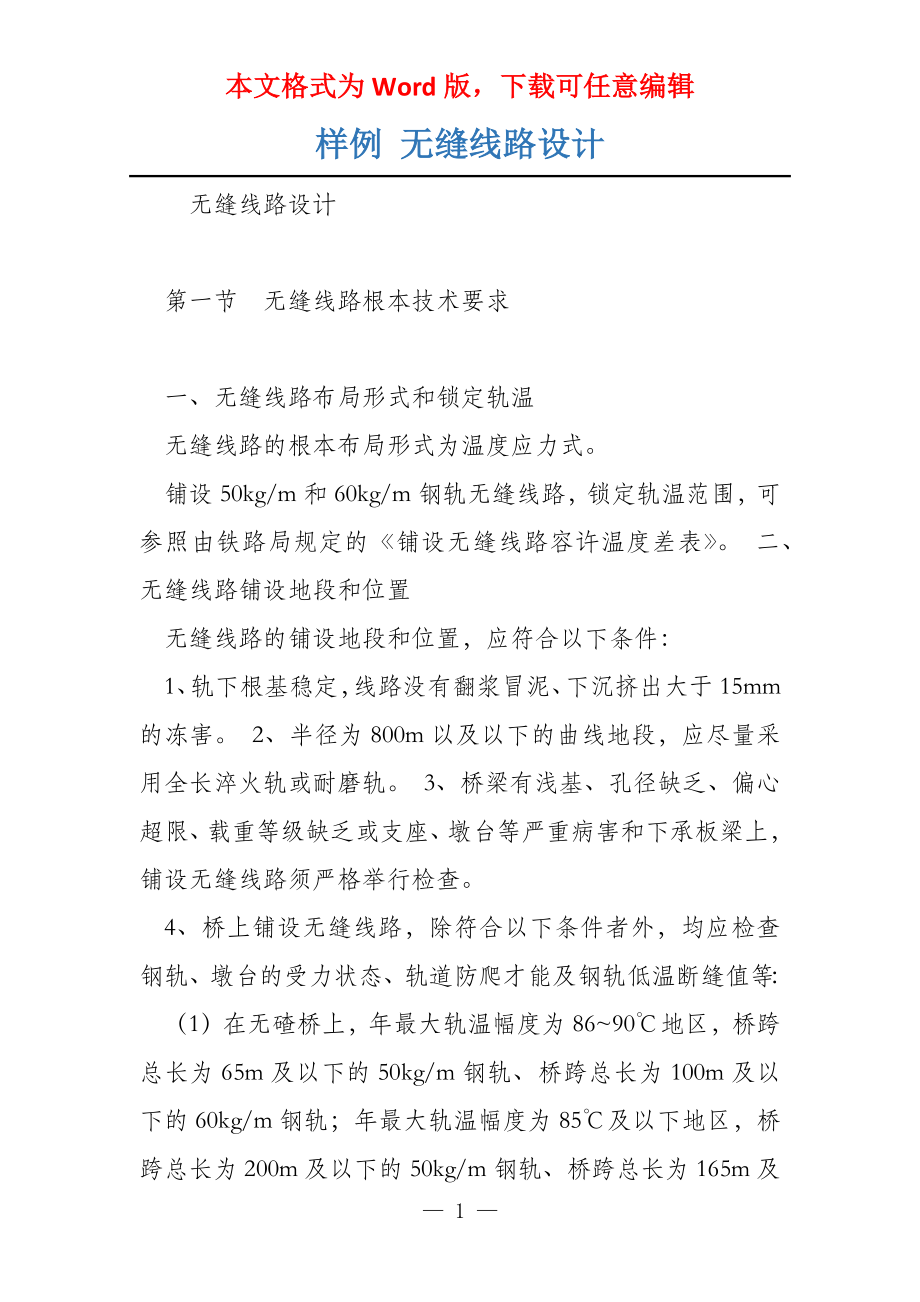

本文格式为Word版，下载可任意编辑样例 无缝线路设计 无缝线路设计 第一节 无缝线路根本技术要求 一、无缝线路布局形式和锁定轨温 无缝线路的根本布局形式为温度应力式 铺设50kg/m和60kg/m钢轨无缝线路，锁定轨温范围，可参照由铁路局规定的《铺设无缝线路容许温度差表》 二、无缝线路铺设地段和位置 无缝线路的铺设地段和位置，应符合以下条件： 1、轨下根基稳定，线路没有翻浆冒泥、下沉挤出大于15mm的冻害 2、半径为800m以及以下的曲线地段，应尽量采用全长淬火轨或耐磨轨 3、桥梁有浅基、孔径缺乏、偏心超限、载重等级缺乏或支座、墩台等严重病害和下承板梁上，铺设无缝线路须严格举行检查 4、桥上铺设无缝线路，除符合以下条件者外，均应检查钢轨、墩台的受力状态、轨道防爬才能及钢轨低温断缝值等： （1）在无碴桥上，年最大轨温幅度为86~90℃地区，桥跨总长为65m及以下的50kg/m钢轨、桥跨总长为100m及以下的60kg/m钢轨；年最大轨温幅度为85℃及以下地区，桥跨总长为200m及以下的50kg/m钢轨、桥跨总长为165m及以下的60kg/m钢轨。
（2）在有碴桥上，跨度为32m以下（包括单跨和多跨）、桥全长在无缝线路固定区内、年最大轨温幅度超过80℃的地区，桥上应铺设混凝土枕或木枕分开式扣件 5、在隧道长度为1000m及以上时，铺设无缝线路宜将隧道内单独铺设一段长轨，伸缩区设于隧道洞口内方，缓冲区尽量设置在隧道洞口外隧道长度小于1000m，可不单独铺设 三、无缝线路布局组成 温度应力式无缝线路包括固定区、伸缩区和缓冲区 1、伸缩区长度根据计算确定 2、固定区为长轨减去两端伸缩区的长度每段长轨的长度，应根据线路处境和施工条件抉择，原那么上应与自动闭塞区段的长度一致如受条件限制，固定区也不应短于50m 3、缓冲区一般由2~4节标准轨或厂制缩短轨组成，有绝缘接头时为4节 四、缓冲区和伸缩区的设置 缓冲区应设在以下地点： 1、两段长轨之间； 2、道岔与长轨之间； 3、自动闭塞和轨道电路地段的绝缘接头，一般应不止在缓冲区的中间； 4、其他必要的地点 缓冲区和伸缩区不得设置在平交道口和不作单独设计的无碴桥上，不宜设在曲线上困难条件下，缓冲区尽量制止设在缓和曲线上 五、缓冲区钢轨接头 缓冲区钢轨接头，应采用10.9级高强度接头螺栓及平垫圈，接头螺栓扭力矩应达成900N·m。
缓冲区轨缝尺寸，应根据计算确定 六、工厂焊接长钢轨 工厂焊接长轨条，可采用接触焊，、或气压焊，按经批准的工艺标准举行焊接焊接成的长轨，务必严格检查，不得有硬弯，以1m直尺测量，其矢度不超过0.5mm，对每个焊缝应按照焊接技术要求及验收标准举行外观及探伤检验，填写焊接记录等技术资料 七、工地焊接长钢轨 长轨联合接头的焊接，应尽量使用移动式气压焊用铝热焊时，气温不得低于0℃，焊接后须经探伤检查，对不符合标准的接有务必重焊 联合接头应成对接，相错不大于100mm，距桥台挡碴墙不小于2m，并不得置于道口及无碴桥上铝热焊缝距轨枕边缘不得小于40mm 八、两股长轨锁定轨温 铺设无缝线路时，左右两股长轨的锁定轨温应根本一致，如不同时，不得超 过5℃ 其次节 铁路线路分类及布局型式 铁路线路，是指供机车车辆组成的列车运行的有轨道和路基、桥涵、隧道等建筑物等设备的统称我国新建和改建的铁路，根据起在铁路网中的作用、性质和远期客货运量的不同分成等级铁路的等级不同，铁道线路及其工程布局物都有不同的要求 一、铁路轨道类型 铁路轨道是铁道线路布局的上部建筑，有钢轨及接头配件，轨枕及中间扣件、道床及道岔设备等组成的一个整体的工程布局物。
铁路《线规》GB50090—99表6.1.1规定，正线轨道类型分为特重型、重型、次重型、中型和轻型等五种类型而站线轨道类型那么在《铁路车站及枢纽设计模范》GB50091—99中明确规定 轨道类型，按年通过总重而不是按年运量确定，道理是分外明显的，由于轨道在铁路运输过程中实际所作的功是通过总重与运距的乘积而不仅为年运量与运距的乘积 年通过总重包括净重、机车和车辆的重量单线按往复总重计算 ，双线或多线按每一条线路分别计算年通过总重可由年折算运量乘以车皮系数来确定 二、铁路线路布局形式 铁路线路布局，按其铺用钢轨长度分为普遍线路和无缝线路两种主要布局形式普遍线路铺用的是标准长度的钢轨，而无缝线路铺用的是焊接长钢轨无缝线路按铺用焊接长钢轨的长度又分为普遍无缝线路、区间无缝线路和跨区间无缝线路普遍无缝线路的焊接长钢轨长度往往受钢轨绝缘接头、道岔等因素限制，一般为1~2km；区间无缝线路的焊接长钢轨长度，受相邻车站进出站道岔的限制可达数公里；而跨区间无缝线路的焊接长钢轨的长度能贯穿若干个区间，能达成数十公里或数百公里 无缝线路与普遍线路相比，具有显著的综合技术经济效益。
阅历说明，随着 铁路任务日益繁重，铁路运营条件不断进展，线路上钢轨实现重型化、长型化，过去线路上的主型钢轨43轨和50轨已由今日的60轨和75轨代替；钢轨长度已由标准长度12.5m和25m进展到数百米、数千米，以至数百千米全体这些轨道布局加强措施，都能带来节省线路养护费用，改善轮轨间相互作用的条件的好处，此外，无缝线路更加是跨区间无缝线路的行车平顺性得到分外明显的提高，从而降低了线路的根本行车阻力，节省列车牵引能耗，也降低了机车车辆的修理费用，还大大提高了铁路旅客的旅行舒适度因此，加速推广60轨以至75轨无缝线路，加强轨下根基以提高铁道线路的整体强度和稳定性，将是长期内一个不成稍有忽略的重要任务 铁路《线规》GB50090—99规定，新建铁路采用特重型、重型轨道布局的地段，路基宽度应按铺设无缝线路的要求设计；改建既有线时，特重型、重型轨道在既有路基地段应采用无缝线路，有条件宜采用跨区间无缝线路；次重型轨道宜采用无缝线路 第三节 无缝线路的计算 一、确定正线轨道类型 1、年通总重 W?40Mt；根据《线规》规定：正线轨道类型为重型 2、确定正线轨道布局：根据《线规》GB50090—99规定，改建既有线时，重型应采用无缝线路 二、强度计算 1、轨道条件 DF4机车前后有两个转向架，每个转向架为三个轴，前后转向架最近轴距为8.4m，当轴距大于5m以上时，相邻轮子影响很小，可以不计。
因此，探索引起最大弯矩的最不利轮位时，只要用一个转向架的三个轴分别做为计算轮来求最不利轮位而且，还应留神到转向架的三个轴轮重一样，轴距亦一致，所以1、3轮引起的弯矩应当一致，只要考虑其中一个即可这样，只要在1、2轮中找最不利轮计算时列表举行见下表： （1）计算k值 Ⅲ型钢筋混凝土枕：1667根∕km 钢轨支座刚度D：检算钢轨30000N/mm 轨枕间距a?u?1000000?600mm，因此： 1760D30000??50MPa a600k?4u50?1 ?4?0.00117mm544EJ4?2.1?10?3217?10这里60kg/m新轨对水平轴的惯性矩J?3217?104mm4 （2）计算?P? 分别以动1、动2为计算轮，计算?P?，（?值是根据kx值，查表可得）列表举行（见表3—1），由表中看出，动1（或动3）轮?P??94967N为最大，也就是最不利轮位，以它作为计算弯矩的依据 表3— 1 轮位 计算轮 工程 P(N) x(mm) 动1 kx μ Pμ(N) P(N) x(mm) 动2 kx μ Pμ(N) （3）计算静弯矩M0 动1 112815 0 0 1 112815 112815 1800 2.124 -0.1645 -18558.1 动2 112815 1800 2.106 -0.1645 -18558.1 112815 0 0 1 112815 动3 112815 3600 4.212 0.0063 710.7345 112815 1800 2.124 -0.1645 -18558.1 75698.87 94967.67 ∑Pμ(N) — 7 —。
