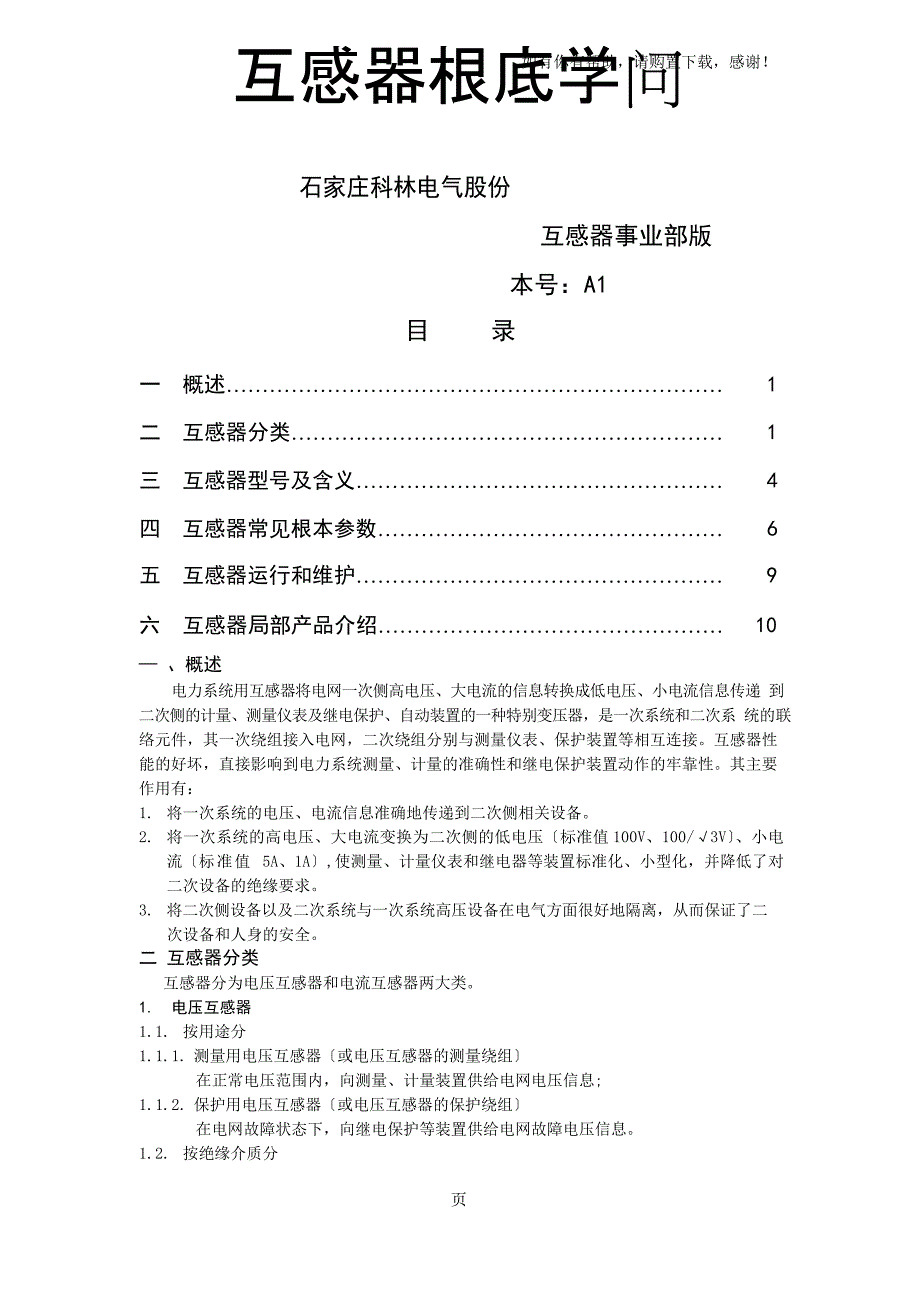

互感器根底学问如有你有帮助，请购置下载，感谢！石家庄科林电气股份 互感器事业部版本号：A1目录一概述……………………………………………………………1二互感器分类……………………………………………………1三互感器型号及含义……………………………………………4四互感器常见根本参数…………………………………………6五互感器运行和维护……………………………………………9六 互感器局部产品介绍………………………………………… 10— 、概述电力系统用互感器将电网一次侧高电压、大电流的信息转换成低电压、小电流信息传递 到二次侧的计量、测量仪表及继电保护、自动装置的一种特别变压器，是一次系统和二次系 统的联络元件，其一次绕组接入电网，二次绕组分别与测量仪表、保护装置等相互连接互感器性能的好坏，直接影响到电力系统测量、计量的准确性和继电保护装置动作的牢靠性其主要作用有：1. 将一次系统的电压、电流信息准确地传递到二次侧相关设备2. 将一次系统的高电压、大电流变换为二次侧的低电压〔标准值 100V、100/√3V〕、小电流〔标准值 5A、1A〕,使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求。
3. 将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全二 互感器分类互感器分为电压互感器和电流互感器两大类1. 电压互感器1.1. 按用途分1.1.1. 测量用电压互感器〔或电压互感器的测量绕组〕在正常电压范围内，向测量、计量装置供给电网电压信息;1.1.2. 保护用电压互感器〔或电压互感器的保护绕组〕在电网故障状态下，向继电保护等装置供给电网故障电压信息1.2. 按绝缘介质分1 页如有你有帮助，请购置下载，感谢！1.2.1. 干式电压互感器由一般绝缘材料浸漆作为绝缘，多用在500V 及以下低电压等级;1.2.2. 浇注绝缘电压互感器由环氧树脂或其他树脂混合材料浇注成型，多用在35KV 及以下电压等级;1.2.3. 油浸式电压互感器由绝缘纸和绝缘油作为绝缘，是我国最常用的构造型式，常用于220KV 及以下电压等级;1.2.4. 气体绝缘电压互感器由 SF6 气体作主绝缘，多用在较高电压等级1.3. 按相数分1.3.1. 单相电压互感器一般 35KV 及以上电压等级承受单相式;1.3.2. 三相电压互感器一般 35KV 及以下电压等级承受三相式。
1.4. 按电压变换原理分1.4.1. 电磁式电压互感器依据电磁感应原理变换电压，多在 220KV 及以下电压等级;1.4.2. 电容式电压互感器通过电容分压原理变换电压，目前 110～550KV 电压等级均有承受，330～550KV 电压等级生产电容式电压互感器;1.4.3. 光电式电压互感器通过光电变换原理以实现电压变换1.5. 按使用条件分1.5.1. 户内型电压互感器安装在室内配电装置中，一般用在 35KV 及以下电压等级;1.5.2. 户外型电压互感器安装在室外配电装置中，多用在 35KV 及以上电压等级1.6. 按一次绕组对地运行状态分1.6.1. 一次绕组接地的电压互感器单相电压互感器一次绕组的末端或三相电压互感器一次绕组的中性点直接接地;1.6.2. 一次绕组不接地的电压互感器单相电压互感器一次绕组两端子对地都是绝缘的；三相电压互感器一次绕组的各局部，包括接线端子对地都是绝缘的，而且绝缘水平与额定绝缘水平全都1.7. 按磁路构造分1.7.1. 单级式电压互感器一次绕组和二次绕组同绕在一个铁心上，铁心为地电位，我国在 35KV 及以下电压等级均用单级式;1.7.2. 串级式电压互感器一次绕组分成几个匝数一样的单元串接在相与地之间，每一单元有各自独立的铁心， 且铁心带有高电压，二次绕组处在最末一个与地连接的单元。
我国目前在 66～220KV 电压等级常用此种构造型式2. 电流互感器2.1. 按安装方式分2.1.1. 贯穿式电流互感器用来穿过屏板或墙壁的电流互感器;10 页2.1.2. 支柱式电流互感器安装在平面或支柱上，兼做一次电路导体支柱用的电流互感器;2.1.3. 套管式电流互感器没有一次导体和一次绝缘，直接套装在绝缘套管上的一种电流互感器;2.1.4. 母线式电流互感器没有一次导体但有一次绝缘，直接套装在母线上使用的一种电流互感器2.2. 按一次绕组匝数分2.2.1. 单匝式电流互感器大电流互感器承受单匝式;2.2.2. 多匝式电流互感器中、小电流互感器承受多匝式2.3. 按电流比变换分2.3.1. 单电流比电流互感器即一、二次绕组匝数固定，电流比不能转变，只能实现一种电流比变换的互感器;2.3.2. 多电流比电流互感器安装在平面或支柱上，兼做一次电路导体支柱用的电流互感器;2.3.3. 多个铁心电流互感器这种互感器有多个各自具有铁心的二次绕组，以满足不同精度的测量和多种不同的 继电保护装置的需要为了满足某些装置的要求，其中某些二次绕组具有多个抽头2.4. 按保护用电流互感器技术性能分2.4.1. 稳定特性型保证电流在稳态时的误差，如P、PR、RX 级等;2.4.2. 暂态特性型保证电流在暂态时的误差，如IPX、TPY、TPZ、TPS 级等。
2.5. 按二次绕组所在位置分2.5.1. 正立式二次绕组在产品下部，是国内常用构造型式;2.5.2. 倒立式二次绕组在产品头部，是近年来比较型的构造型式3. 组合互感器由电流互感器和电压互感器组合成一体的互感器称为组合互感器，也有把与 GIS 组合电器配套生产的互感器称为组合式互感器三 互感器型号及含义1. 互感器型号的组成特别使用环境代号电压等级〔kV〕 设计序号产品型号字母组合特别使用环境代号：W-污秽地区使用GY-高原地区使用TA-干热地区使用TH-湿热地区使用电压等级〔kV〕： 3；6；10；15；20；35；66；110；220；330 ；500；750kV设计序号： 用阿拉伯数字表示产品型号字母组合：用途+构造形式+绝缘介质+构造特征等2. 电流互感器型号的组成序号类别涵义代表字母备注1用分类电流互感器L套管式〔装入式〕R支柱式Z以瓷箱做支柱时不表示贯穿式〔复匝〕F2构造形式贯穿式〔单匝〕D母线式M开合式K序号类别线圈式涵义Q代表字母备注变压器油－空气〔干式〕G气式Q瓷式C外绝缘为瓷箱时不表示浇注式Z绝缘壳K带有保护绕组B带有保护级〔暂态〕BT仅限一个二次绕组户外W3绕组外绝缘介质4构造特征及用途举例说明LZZBJ9-10A1L：电流互感器 Z：支柱式 Z：浇注绝缘 B：带保护级J：加大容量 9：第 9 次改型设计 10：额定电压kV A1：构造代号序号1233. 电压互感器型号的组成类别涵义代表字母备注用途分类电压互感器J相数单相D三相S变压器油－绕组外绝空气〔干式〕G缘介质气体Q瓷C 以瓷箱做支柱时不表示浇注带剩余〔零序〕电压绕组三相五柱ZX W4构造特征及用途串级式带剩余〔零序〕电压绕组C户外W举例说明JDQXF-110W2J：电压互感器 D：单相 Q：气体绝缘 X：带剩余绕组F：二次绕组分开 110：额定电压kV W2：III 级防污四 互感器的根本参数1. 电流互感器根本参数1.1 额定电压互感器所接入电力系统的额定电压等级，与电力系统相协作。
1.2 额定频率50 或 60Hz国内电网频率多为 50Hz1.3 电流比额定一次电流与额定二次电流之比1.4 准确级：l 测量用电流互感器的准确级有：0.1、0.2、0.5、1、3、5;l 保护用电流互感器的准确级有：5P、10P;l 特别用途电流互感器的准确级有：0.2S、0.5S1.5 额定电流l 对一次绕组而言，就是额定一次电流;l 对二次绕组而言，就是额定二次电流，为5A 或 1A1.6 额定二次负荷：确定互感器准确级所依据的二次负荷，以视在功率的伏安值 VA 表示有 5、10、15、20、25、30、40、50、60、80、100 VA1.7 仪表保安系数〔FS〕测量用电流互感器的仪表保安电流与额定一次电流之比仪表保安电流是指测量电流互感器在额定二次负荷下，其复合误差不小于 10%的最小一次电流IEC 推举仪表保安系数为 5 或 102. 电压互感器根本参数2.1 额定电压l 互感器所接入电力系统的额定电压等级，与电力系统相协作;l 额定二次电压：相间连接的单相互感器，其额定二次电压标准值为 100V；相地连接的 单相互感器和一次绕组形连接点直接接地的三相电压互感器，其额定二次电压标准值为 100/√3V;l 剩余电压绕组的额定电压与系统接地方式有关，其标准值为 100V〔有效接地〕，100/3V 〔非有效接地〕。
2.2 额定频率50 或 60Hz2.3 额定电压比额定一次电压与额定二次电压之比2.4 准确级l 测量用电压互感器的准确级有：0.1、0.2、0.5、1、3;l 保护用电压互感器的准确级有：3P、6P;l 剩余电压绕组的准确级有：有效接地， 3P、6P ；非有效接地， 6P 2.5 额定电压因数电压互感器在规定的时间内仍能满足热性能和准确级要求的最高一次电压与额定一次 电压之比此值与电压互感器的一次绕组接法和系统的接地方式有关一般为 1.2、1.5、1.92.6 额定输出在额定二次电压及接有额定负荷的条件下，互感器供给二次回路的视在功率标准值为：10、15、25、30、50、75、100、150、200、250、300、400、500、1000VA2.7 极限输出在 1.2 的额定一次电压下，互感器二次绕组能连续输出，而各部位温升不超过规定值的视在功率五 互感器运行与维护1. 电容屏型电流互感器一次绕组末〔地〕屏必需牢靠接地制止消灭接地开路2. 倒立式电流互感器二次绕组屏蔽罩必需牢靠接地制止消灭接地开路3. 电流互感器二次侧严禁开路，备用的二次绕组也应短路接地，电压互感器二次侧严禁短路。
4. 电压互感器允许的最高运行电压及额定时间，应遵守国家标准规定，对中性点有效接 地系统中的互感器，允许在 1.5 倍额定电压下运行 30s，对中性点非有效接地系统中的互感器，在系统无自动切除对地故障保护时，允许在 1.9 倍额定电压下运行 8h，当系统有自动切除对地故障保护时，允许在1.9 倍额定电压下运行 30s5. 电磁式电压互感器一次绕组接地端子 N〔X〕必需牢靠接地电容式电压互感器的电容分压器低压端子N〔。
