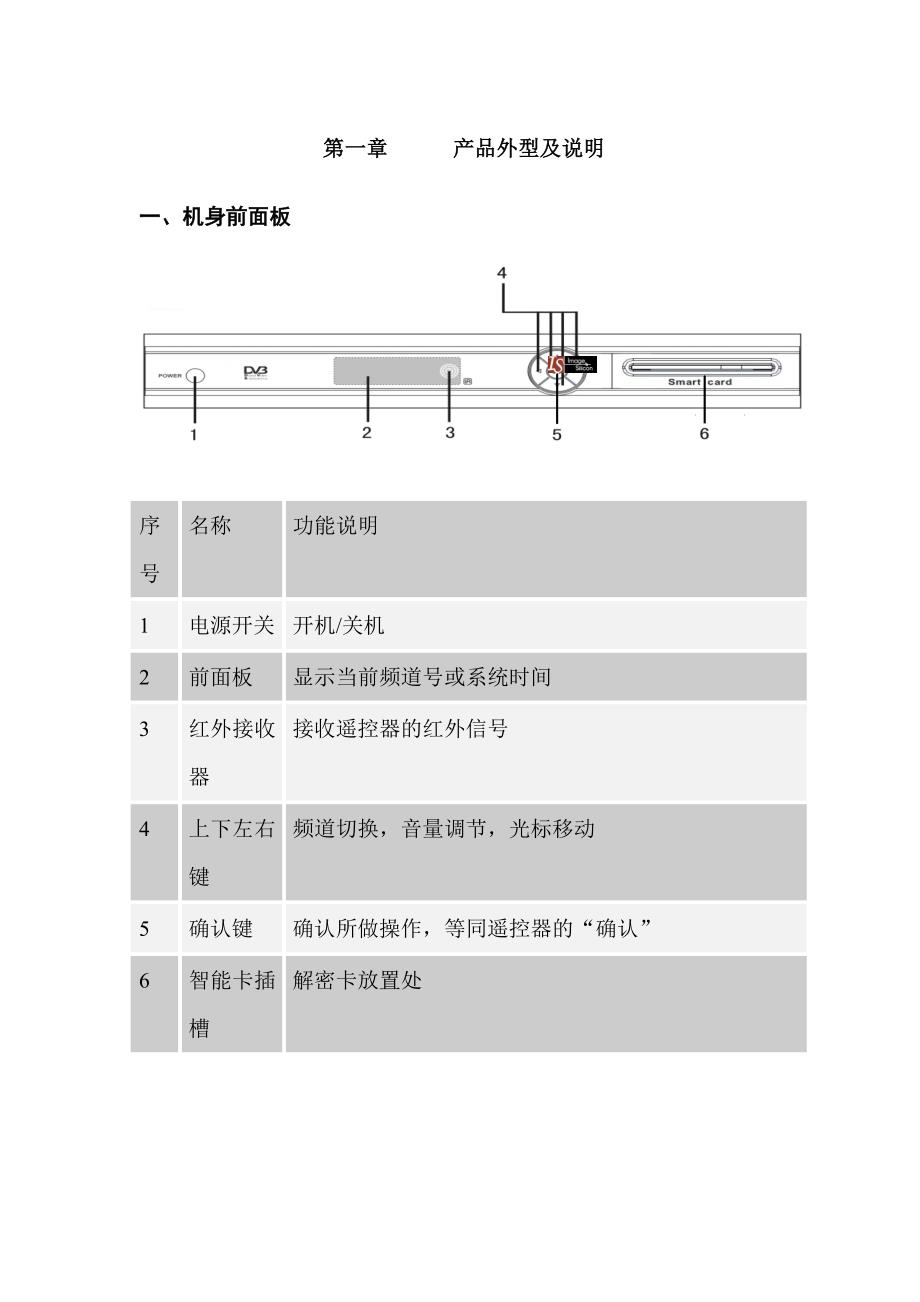

第一章 产品外型及说明一、机身前面板序号名称 功能说明1 电源开关 开机/关机2 前面板 显示当前频道号或系统时间3 红外接收器接收遥控器的红外信号4 上下左右键频道切换，音量调节，光标移动5 确认键 确认所做操作，等同遥控器的“确认”6 智能卡插槽解密卡放置处二、机身后面板三、系统连接示意图在连接之前，请将电源关闭序号 名称 功能说明1 射频输入 有线电视网络输入接口，英制 F 型母头2 射频输出 有线电视网络输出接口， IEC 型公头3 串口 用于升级或专业人员调试4 S-视频 S 端子视频输出5 视频输出 视频输出接口6 左右声道输出 音频输出接口7 电源线 220V三、遥控器介绍红外线遥控器按键说明： 1、 待机：按此键使机顶盒在待机和工作状态之间切换2、 数字 0～9 键：数字键盘区，输入对应的数字号选择节目或在菜单操作中输入数字或密码输入3、 中/英键：切换菜单中/英语言模式4、 切换：无效 5、 ：菜单操作中上下移动或视频状态下频道序号加减 16、 后退 ：电视播放状态下返回上一个观看的频道/菜单操作时返回菜 单上一层/擦除输入7、 预告键：进入节目导视。
8、 伴音键：左声道/右声道/立体声切换9、 信息键：预留键10、推荐键：预留键11、静音建：按此键使机顶盒在静音和非静音状态之间切换12、收藏键：在没有任何的菜单状态下，按此键进入“个人收藏”菜单13、菜单键：进入或返回主菜单14、信息键：在没有任何的菜单状态下，按此键显示节目搜索信息15、菜单键：显示主菜单16、 ： 菜单操作中左右移动或视频状态下调节音量大小17、 ：向前翻页18、 ：向后翻页19、F1 键（橙色键）：不同菜单下功能不同20、F2 键（黄色键）：不同菜单下功能不同21、F3 键（蓝色键）：预留键22、F4 键（绿色键）：预留键 第二章 常用操作播放状态下按菜单键显示主菜单，主菜单包括六个选项：节目指南、节目管理、影视点播、公告短信、游戏驿站和系统设置，数字电视指收看基本服务/定购服务/特许服务/ 测试服务/ 收藏节目等基本服务：国内卫视及本地节目 定购服务：国内付费节目 特许服务：境外付费节目测试服务：测试服务一、节目指南在主菜单中按方向键选中此项，按确认键进入。
左边方框显示节目列表，右边方框显示播放视频，下方方框显示所选频道的当前节目和下一个节目预告 按上下键选择列表，按 F1 键列表切换，按“后退”键返回上一级菜单，按“退出”键返回至全屏播放模式按 F1 切换列表后按确定键对节目进行预约二、节目管理在主菜单中选择其项按确认键进入，节目管理包括电视节目列表、广播节目列表电视节目编辑、广播节目编辑和预约管理（1）电视节目列表 在节目管理中选择其项按确认键进入，按上下键选择频道列表，按左右键切换频道分类，按确认键切换到全屏播放，按“后退”键退回主菜单，按“退出”键退到当前节目电视播放状态2 ） 、广播节目列表在节目管理中选择其项按确认键进入，按上下键选择频道列表，按确认键切换到全屏播放，按“后退”键退回主菜单，按“退出”键退到当前节目电视播放状态（3 ） 、 电视节目编辑在节目管理中选择其项按确认进入，按上下键选择频道，按 F1 键设置喜爱当前选中频道的位置，按 F2 键对当前选中的频道进行加锁，按 F3 键对节目进行排序，按 F4 删除选中频道，按后退或退出保存。
4） 、广播节目编辑此项操作同电视编辑5）预约管理在主菜单中按方向键选中此项，按确认键 进入按上下键选择邮件，按 F1 键删除当前邮件，按 F2 键删除全部邮件，按确认键退到当前节目电视播放状态（如图六）（6） 公告短信在主菜单中选择其项按确认键进入，如果电视流中没有带邮件信息，提示邮件箱为空；如果带邮件信息，按确认键进入，按上下选择邮件，按确认读取邮件，按“后退”键退回主菜单，按“退出”键退到当前节目电视播放状态7）游戏驿站在主菜单中选择其项按确认键进入，里面包括黑白棋，俄罗斯方块，贪吃蛇和万年历按方向键选择各游戏，按确认进入图七为游戏驿站菜单；图八为万年历8） 系统设置在主菜单中选择其项按确认键进入，系统设置包括本机信息，恢复出厂设置，系统选项，条件接收，节目搜索和其他设置9） 本机信息在系统设置中选择其项按确认键进入，进入后显示本机信息，按“后退”键退回主菜单，按“退出”键退到当前节目电视播放状态10)恢复出厂设置 图九在系统设置中选择其项按确认键进入，弹出请输入系统密码对话框，输入密码（初始密码为 000000）后按确定执行恢复出厂设置。
11）系统选项在系统设置中选择其项按确认键进入，系统选项包含声道设置，密码修改，基本频点设置，父母锁，开机密码设置12）密码修改：当光标在此项时，按确认键进入密码修改菜单，按数字键输入旧密码，按上下键移动光标，再输入新密码及新密码确认，若旧密码输入正确，且两次输入新密码一致则密码修改成功，新密码有效；若输入错误显示错误提示13）基本频点设置：选择其项按确认键进入，按上下键选择，按数字键输入所需的频点和符号率以及解调方式，按确认保存14）父母锁：选择其项按确认键进入，按激活启动节目加锁功能，按取消关闭节目加锁功能15）开机密码设置：选择其项按确认键进入，按激活启动开机密码，按取消开机时不需开机密码（初始密码为 000000） 16)条件接收在系统设置中选择其项按确认键进入，条件接收包括运营商信息，智能卡信息，成人级别设置，PIN 修改，普通授权信息， IPPV 授权信息，钱包信息等 (17)运营商信息：在条件接收中选择其项按确认键进入，进入后显示运营商信息18)其他智能卡信息：在条件接收中选择其项按确认键进入，进入后显示智能卡信息 成人级别设置：在条件接收中选择其项按确认键进入，按数字键输入 PIN 密码（初始 PIN 为 888888） ，按左右键选择成人级别。
PIN码修改：同密码修改操作一样（初始 PIN 为 888888）普通授权信息、IPPV 授权信息和钱包信息：在条件接收中选择其项按确认键进入，进入后显示各授权信息19）节目搜索在系统设置中选择其项按确认键进入，搜索包括手动搜索，自动搜索和全频搜索，按上下键选择搜索类别，按确认键进入搜索（如图十三） 手动搜索：在节目搜索中选择其项按确认键进入，进入后输入所需频点和符号率以及解调方式，按确定进行搜索自动搜索：在节目搜索中选择其项按确认键进入，按确定进行自动搜索全频搜索：在节目搜索中选择其项按确认键进入，进入后输入起始频点和结束频点，按确认进行搜索其他设置在系统设置中选择其项按确认键进入，其他设置里面包括软件升级，延时设置，定时设置，界面透明设置，图象功能调整，工作时段设置和机卡对应设置软件升级：在其他设置中选择其项按确认键进入，设置好频点和符号率，按确定执行升级延时设置：在其他设置中选择其项按确认键进入，按上下键选择，按确定键保存定时设置：在其他设置中选择其项按确认键进入，按数字键输入开关机时间，按上下切换，按左右选择状态界面透明设置：在其他设置中选择其项按确认键进入，按左右选择你喜欢的透明度。
图象功能调整：在其他设置中选择其项按确认键进入，按上下选择分类栏，按左右选择你所需求的色度，亮度和对比度工作时段设置：：在其他设置中选择其项按确认键进入，进入后输入 PIN 码，按上下键移动光标，按左右键设置开机时间和结束时间，按确认键保存机卡对应设置：在其他设置中选择其项按确认键进入，进入后输入PIN 码，按上下键选择条栏，按左右选择是否要执行对应，按确认保存第三章 产品配置一、产品规格输入频率范围：110 ～ 860MHz输入信号电平：37-90dBuV符号率：1.0 ～ 7.0 MS/s频道带宽：8MHz输入调谐器及解调器解调方式：16QAM、32QAM、64QAM、128QAM、256QAM视频解码遵循标准：ISO/IEC 13818-2 , MPEG-2 MP@ML分辨率：MPEG2 PAL 720*576 NTSC 720*480视频帧速率：PAL 25 帧/秒； NTSC30 帧/ 秒视频视频输出：CVBS，YCBCR音频解码：MPEG-1、 MPEG-2 layer I and II音频模式：左声道、右声道、立体声音频采样频率：32， 44.1， 48Khz射频输入：英制 F 型 母头 1 个射频输出：IEC 型 公头 1 个视频输出： 1 个 CVBS 接口、1 组 YUV 接口音频输出：1 组左右声道接口输入/输 出接口1 个 RS232（串口）接口其它参数 工作电压：AC200 ～ 240V 50Hz功耗：小于 10W 工作条件：温度-5 ~ +45℃、湿度 10% ～90%二、附件包括如下三、机顶盒配置: 单芯片:IS1526 主频:216M 32 位 cpu内存 64MbFlash: 16Mb,信道解码:g1011PRF IC: Max2017 200M-----2150MIC card :标准的 7816-3支持 CA： 清华同方，永新同方、算通，数码视讯，爱迪得等国内序号 名称 数量1 数字机顶盒 1 台2 遥控器 1 个3 7 号电池 2 节4 音频/视频连接线1 根5 有线电视线 1 根6 使用手册 1 本外知名 CA。
