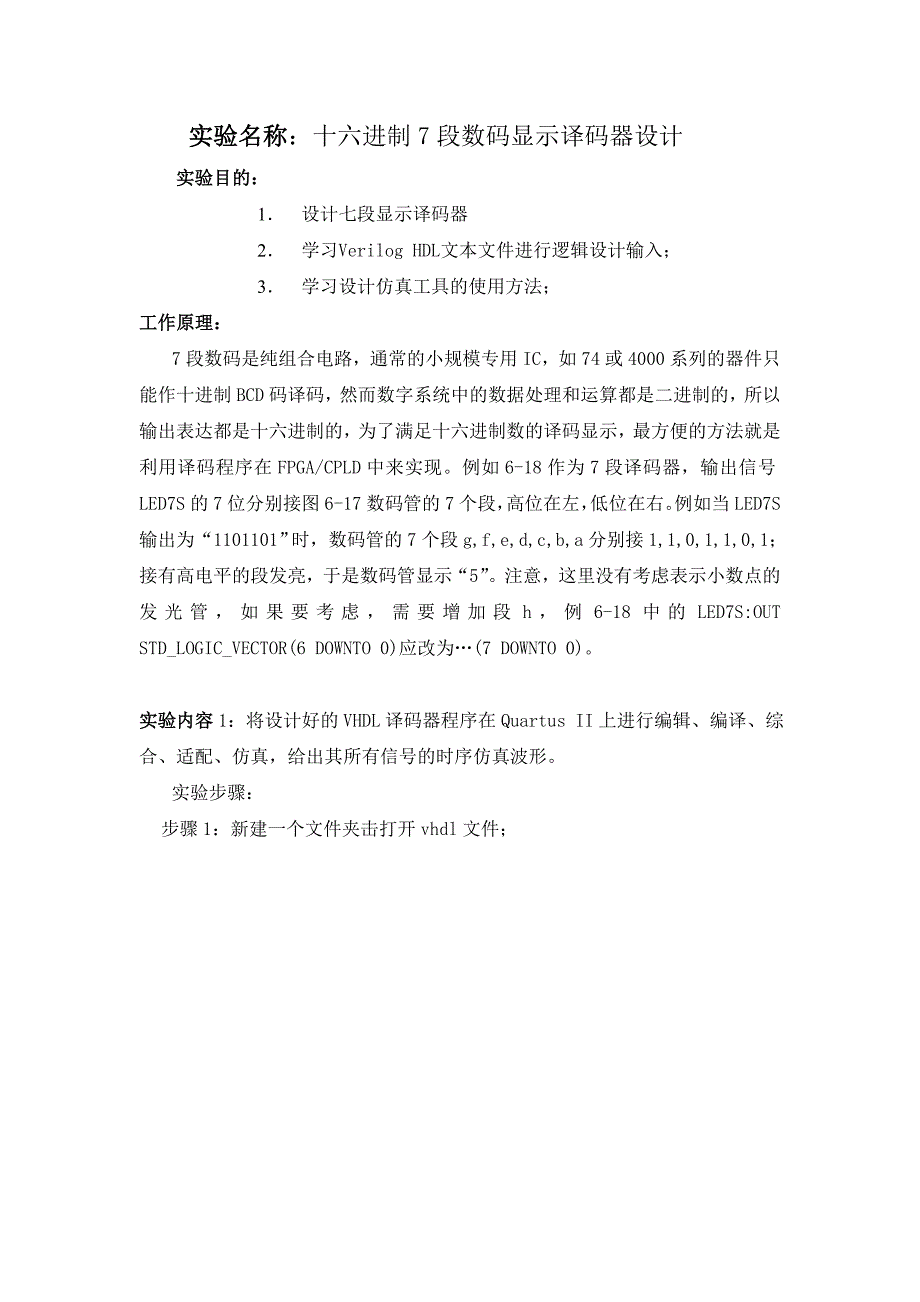

实验名称：十六进制7段数码显示译码器设计实验目的：1． 设计七段显示译码器2． 学习Verilog HDL文本文件进行逻辑设计输入；3． 学习设计仿真工具的使用方法；工作原理：7段数码是纯组合电路，通常的小规模专用IC，如74或4000系列的器件只能作十进制BCD码译码，然而数字系统中的数据处理和运算都是二进制的，所以输出表达都是十六进制的，为了满足十六进制数的译码显示，最方便的方法就是利用译码程序在FPGA/CPLD中来实现例如6-18作为7段译码器，输出信号LED7S的7位分别接图6-17数码管的7个段，高位在左，低位在右例如当LED7S输出为“1101101”时，数码管的7个段g,f,e,d,c,b,a分别接1,1,0,1,1,0,1；接有高电平的段发亮，于是数码管显示“5”注意，这里没有考虑表示小数点的发光管，如果要考虑，需要增加段h，例6-18中的LED7S:OUT STD_LOGIC_VECTOR(6 DOWNTO 0)应改为…(7 DOWNTO 0)实验内容1：将设计好的VHDL译码器程序在Quartus II上进行编辑、编译、综合、适配、仿真，给出其所有信号的时序仿真波形。
实验步骤：步骤1：新建一个文件夹击打开vhdl文件；步骤2:编写源程序并保存 步骤3：新建一个工程及进行工程设置 步骤4：调试程序至无误；步骤5：接着新建一个VECTOR WAVEFOM文件及展出仿真波形设置步骤6：输入数据并输出结果（时序仿真图）步骤7：设置好这个模式步骤8：生成RTL原理图步骤9：引脚锁定及源代码LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL; ENTITY DECL7S IS PORT(A :IN STD_LOGIC_VECTOR(3 DOWNTO 0); LED7S:OUT STD_LOGIC_VECTOR(6 DOWNTO 0));END;ARCHITECTURE one OF DECL7S ISBEGIN PROCESS(A) BEGIN CASE A IS WHEN"0000"=> LED7S<="0111111"; WHEN"0001"=> LED7S<="0000110"; WHEN"0010"=> LED7S<="1011011"; WHEN"0011"=> LED7S<="1001111"; WHEN"0100"=> LED7S<="1100110"; WHEN"0101"=> LED7S<="1101101"; WHEN"0110"=> LED7S<="1111101"; WHEN"0111"=> LED7S<="0000111"; WHEN"1000"=> LED7S<="1111111"; WHEN"1001"=> LED7S<="1101111"; WHEN"1010"=> LED7S<="1110111"; WHEN"1011"=> LED7S<="1111100"; WHEN"1100"=> LED7S<="0111001"; WHEN"1101"=> LED7S<="1011110"; WHEN"1110"=> LED7S<="1111001"; WHEN"1111"=> LED7S<="1110001"; WHEN OTHERS =>NULL; END CASE; END PROCESS;END;实验内容二：1、硬件测试。
程序不一样，其他步骤相同操作LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY CNT4B ISPORT (CLK,RST,ENA:IN STD_LOGIC; OUTY:OUT STD_LOGIC_VECTOR(3 DOWNTO 0); COUT:OUT STD_LOGIC);END CNT4B;ARCHITECTURE behav OF CNT4B ISBEGIN PROCESS(CLK,RST,ENA) VARIABLE Q:STD_LOGIC_VECTOR(3 DOWNTO 0); BEGIN IF RST='0' THEN Q:=(OTHERS=>'0'); ELSIF CLK'EVENT AND CLK='1' THEN IF ENA='1' THEN Q:=Q+1; END IF; END IF; IF Q="1111" THEN COUT<='1'; ELSE COUT<='0';END IF; OUTY<=Q;END PROCESS;END behav; 2、时序仿真波形：3、RTL原理图：实验内容三：1、源代码：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY adder IS PORT (clock0,rst0,ena0:IN STD_LOGIC; led:OUT STD_LOGIC_VECTOR(6 DOWNTO 0); cout0:OUT STD_LOGIC); END ENTITY adder; ARCHITECTURE ad1 OF adder IS COMPONENT CNT4B PORT (CLK,RST,ENA:IN STD_LOGIC; OUTY:OUT STD_LOGIC_VECTOR(3 DOWNTO 0); COUT:OUT STD_LOGIC); END COMPONENT; COMPONENT DECL7S PORT (A:IN STD_LOGIC_VECTOR(3 DOWNTO 0); q:OUT STD_LOGIC_VECTOR(6 DOWNTO 0)); END COMPONENT; SIGNAL tmp:STD_LOGIC_VECTOR(3 DOWNTO 0); BEGIN u1:CNT4B PORT MAP(CLK=>clock0, RST=>rst0, ENA=>ena0, OUTY=>tmp, COUT=>cout0); u2:DECL7S PORT MAP(A=>tmp, q=>led); END ARCHITECTURE ad1;2、时序仿真波形：3、RTL原理图：（计数器和译码器连接电路的顶层文件原理图）注意：运用实验三，调用实验一和实验二的RTl原理图得计数器和译码器连接电路的顶层文件原理图在引脚锁定及硬件测试。
建议选GW48系统的实验电路模式6(参考附录图F-6），用数码8显示译码输出(PIO46~PIO40)，键8、键7、键6和键5四位控制输入，硬件验证译码器的工作性能 提示1：目标器件选择MAX7000S系列的EPM7128SLC84-15 提示2：引脚锁定除了参考第5章第2节内容外，具体引脚编号选定应参考“实验附注资料 附注3：万能接插口与结构图信号/与芯片引脚对照表”的“EPM7128S-PL84”栏目提示3：选实验电路模式6，参考“实验附注资料 附注2：实验电路结构图”的“附图2-8 实验电路结构图NO.6”栏目实验心得及个人心得：通过本次实验，对Quartus II有了进一步的学习和认识，对Verilog也有了深入了解学会了7段数码显示译码器的Verilog硬件设计，学习了VHDL的CASE语句应用及多层次设计方法在设计顶层文件时，最有深刻体会，自己在不知道弄错了多少次和请教过别人多次，在终于知道顶层文件怎样生成的所以我们应该学会认真分析程序，弄清实验原理，做实验时耐心、认真，遇到问题争取自己解决认真总结实验，分析波形，完成实验报告特别经过一个学期的学习，我并不说我完全懂得EDA技术，我知道在程序方面还有很多要学习的，对于EDA，我都还懂得一些必要的语法和程序。
这门课程锻炼了我读程序的能力和分析语法用法的能力，为我将来学更高级的语言打下了基础，很多语言都是有相通的地方，只是有些用法不太一样而已但我学到了运用Quartus II 这个软件，并靠自己慢慢去摸索，慢慢研究能多学一些软件就多学一些，毕竟不知道将来的路怎样发展虽然老师说EDA这门课程出来后用处不大，但我觉得锻炼了自我学能力和分析问题、解决问题的能力。
