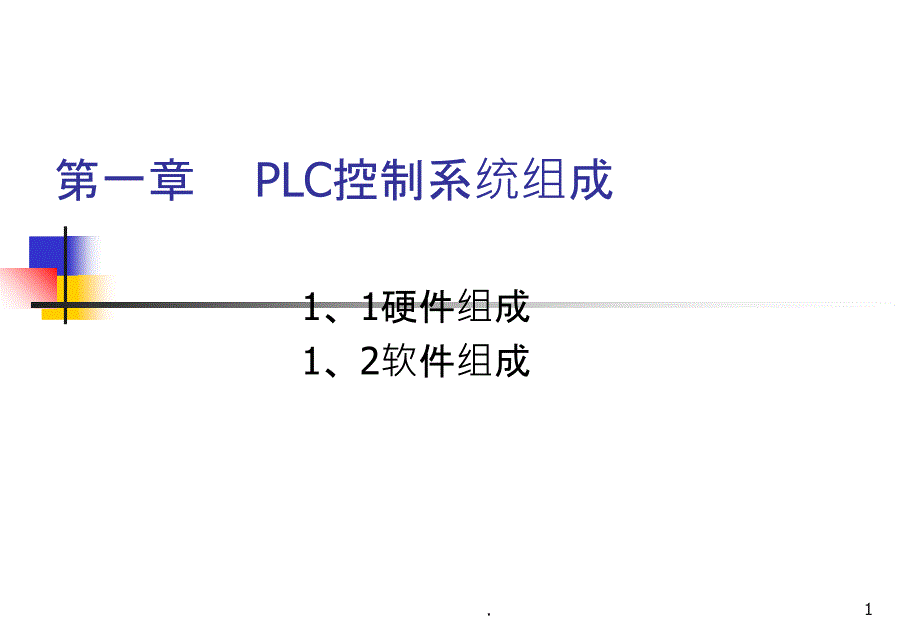

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,第一章,PLC,控制系统组成,1,、,1,硬件组成,1,、,2,软件组成,1,.,2,.,1.1硬件组成,1,、,PLC,系统,2,、输入输出电路（,I/O,电路）,3,、,PLC,外围设备,3,.,1、PLC系统,（,1,）主控模块：,CPU,、存储器、通信接口,（,2,）输入,/,输出模块：开关量输入,/,输出模块、模拟量输入,/,输出模块等,（,3,）电源模块：将交流电源转换成,CPU,等需要的直流电源，是整个,PLC,系统的能源供给中心4,.,1、PLC系统,5,.,1、PLC系统,CPU:,Plc,的控制中枢，由控制器和运算器组成具体作用,：,（,1,）执行、接收、存储用户程序的操作指令2,）以扫描方式接收来自输入单元的数据和状态信息，并存入相应的数据存储区3,）执行监控程序和用户程序4,）相应外部设备（编程器、打印机等）的请求三种类型芯片：通用微处理器（,8086,、,80286,、,80386,等）、单片机芯片（,Intel 96,系列）、位片式微处理器6,.,1、PLC系统,存储器,:,系统程序存储区：采用,PROM,或,EPROM,芯片存储器。
厂家直接存放的，用户不能随意访问和修改存储器区：,PLC,运行过程中经常变化的、需要随机存取的数据使用随机,RAM,，不需长期保存用户程序存储区：存放用户经编程器或计算机输入的应用程序采用,EPROM,或,EEPROM,存储器，用户可擦除重新编程7,.,1、PLC系统,通信接口,:,用以和计算机、编程器相连，实现编程、调试、运行、监视等功能,8,.,1、PLC系统,输入,/,输出模块,:,CPU,与工业生产现场的桥梁工业生产过程的控制变量：温度、压力、液位、速度、电压、开关量、继电器状态等开关量通常是指,TTL,标准电平的二进制信号9,.,10,.,开关量电路图,11,.,模拟量电路图,12,.,2、I/O电路,输入电路（,I,）：对被控对象进行检测、采集、转换和输入输出电路（,O,）,:,接受,PLC,输出的控制信号，对被控对象执行控制任务13,.,3,、,PLC,外围设备,编程器、可编程终端、打印机、条码读入机等14,.,1,、,2,软件组成,1,、系统软件：由,PLC,制造商固化在机内，用于控制,PLC,的运作1,）系统管理程序：控制,PLC,的运行2,）用户指令解释程序：将梯形图逐条翻译成相应的机器语言指令。
3,）标准程序模块及系统调用：由许多独立的程序块组成，各程序块具有不同的功能，有些完成输入输出处理，有些完成特殊运算等2,、用户程序：由使用者编制并输入，用于控制外部对象的运行15,.,The end,课堂小结,（,1,）主控模块：,CPU,、存储器、通信接口,（,2,）输入,/,输出模块,（,3,）电源模块,（,4,）软件：系统软件、用户程序,16,.,。
