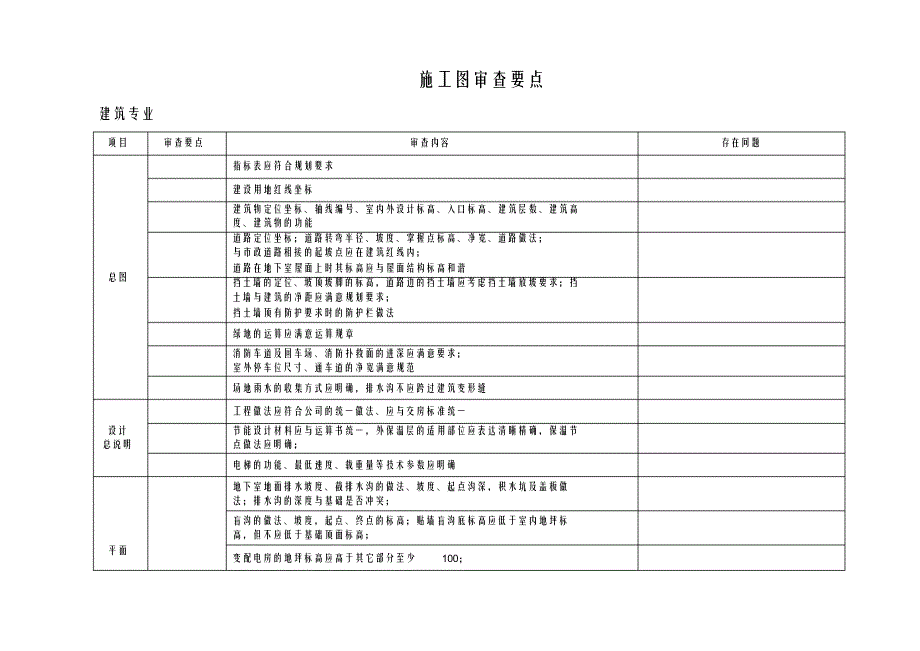

施工图审查要点建筑专业项目审查要点审查内容存在问题指标表应符合规划要求建设用地红线坐标建筑物定位坐标、轴线编号、室内外设计标高、入口标高、建筑层数、建筑高度、建筑物的功能道路定位坐标；道路转弯半径、坡度、掌握点标高、净宽、道路做法；与市政道路相接的起坡点应在建筑红线内；道路在地下室屋面上时其标高应与屋面结构标高和谐挡土墙的定位、坡顶坡脚的标高，道路边的挡土墙应考虑挡土墙放坡要求；挡土墙与建筑的净距应满意规划要求；挡土墙顶有防护要求时的防护栏做法总图绿地的运算应满意运算规章消防车道及回车场、消防扑救面的进深应满意要求；室外停车位尺寸、通车道的净宽满意规范场地雨水的收集方式应明确，排水沟不应跨过建筑变形缝工程做法应符合公司的统一做法、应与交房标准统一设计总说明节能设计材料应与运算书统一，外保温层的适用部位应表达清晰精确，保温节点做法应明确；电梯的功能、最低速度、载重量等技术参数应明确地下室地面排水坡度、截排水沟的做法、坡度、起点沟深，积水坑及盖板做法；排水沟的深度与基础是否冲突；盲沟的做法、坡度，起点、终点的标高；贴墙盲沟底标高应低于室内地坪标高，但不应低于基础顶面标高；平面100；变配电房的地坪标高应高于其它部分至少房间的净高应满意不同功能要求；地下室出屋面的井道与建筑物、道路和谐，风井等不得影响住宅；地下室屋面雨水的排向、收集方式一层平面图中明沟、散水、踏步、采光井、院落等的尺寸、做法及排水沟起点沟深、坡度坡向；指北针；剖切线位置、方向及剖面图图号标注；综合考虑各专业室外设备位置；外门、消防通道的净宽尺寸应满意消防要求；门厅上方有排水管时应核对管底标高是否满意门厅高度要求；综合考虑各专业室外设备位置100；入户门、防火门宜留门垛不少于内走道净宽应满意消防要求，消火栓不得占用走道净宽；核查空调孔预留位置、高度，空调冷凝水管的设置应与建筑专业和谐；卫生间的出气孔；核查厨卫阳台污水、废水、雨水管、地漏的位置是否影响使用；留意轴线定位及轴号编写正确；外部尺寸应包括外包总尺寸、分段尺寸、轴线尺寸、外门窗分尺寸；房间名称、楼梯编号、门窗编号及标准图索引号、详图索引号等标注清晰；注明各层建筑面积；门窗洞口尺寸与结构专业，与门窗表、门窗大样尺寸统一；各层有区分部位应突出表示；检查口、配电盘等尺寸定位及雨落管口、溢水口位置屋面注明坡度、水流方向及分水线，天沟、雨水口、雨落管位置；人孔、爬梯定位及选型明确立面颜色（或材质）变化的示意图；对屋顶花架、出屋面楼梯间的装饰应予明确；对入户花园内、外墙饰面的要求应有界定；立面各种构件及墙面的材质颜色应表达全面清晰精确；投影关系正确，墙体洞口转折线表达规范，联梁应与结构专业；立面空调机、水落管等表示清晰；总高度、分层高度、屋檐、雨罩、花台、平台、门窗洞口等尺寸及标高各层楼地面、室外地坪、女儿墙上皮、烟囱顶皮、花台、踏步、平台、息板、吊顶底皮等应注明标高；楼梯休剖面图与平面图、墙身节点以及结构图应相符，并留意各层墙厚尺寸不同时的收分关系剖面留意净高合理性各墙体、门窗洞口尺寸定位户型大样空调室内机位置、污水管、户配电箱、消火栓等的穿墙柱的洞口尺寸定位房间名称、面积、楼梯编号、门窗编号等；注明各户型建筑面积，楼梯编号厨卫大排水方向及坡度，地漏定位尺寸样节点作法索引号踏步高宽尺寸及平台尺寸标高，留意净高合理性栏杆高度及选型，靠墙扶手的选型及安装高度楼梯大样防滑条作法选型；留意梯梁下净高应满意要求；门窗数量；门窗分格尺寸及开启形式，留意门窗开启方向表达是否正确；门窗大样及门窗表应注明框料材料、壁厚、颜色；玻璃种类、厚度、颜色；门窗编号说明，注明门窗所在的功能房间；各层楼板及楼面垫层做法，楼地面、屋面做法表示清晰、檐口底标高及坡度斜率外墙大样外檐、侧檐、屋脊等的构造、基础管沟、留意滴水及防水措施立面线角尺寸做法留意索引编号与节点编号相符，一般水平尺寸应与轴线发生关系，垂直尺寸应与各层标高发生关系，全部尺寸与标高应与立面图、剖面图相呼应其它细部大样立面拼贴、小剖面、空调机位、屋顶平台铺贴等做法栏杆大样；空调机位排水、坡向、防水；结构专业项目审查要点审查内容存在问题4KN / ㎡；有分隔民用建筑未明确的常用荷载标准值如下：浴缸、坐厕的卫生间的公共卫生间 8KN / ㎡；银行金库、配电室、水泵房10KN/m2 ，留意屋面建筑荷载取值找坡的荷载，墙面、楼面、天棚装饰荷载的取值是否和建筑一样；阳台、楼梯、上人屋面、走道栏杆顶部水平荷载不得遗漏；高、低屋面处在低屋面应考虑施工堆料荷载所建立的运算分析模型是否符合实际，需要有总信息，各层结构平面简图、荷载简图、配筋简图，底层墙、柱的内力组合结果，墙体受压运算结果，错层结构柱的运算长度，高层建筑的水平位移值，大跨度梁、楼（屋）盖的挠度、裂缝宽度数值，抗震设防区的柱轴压比标准构件选用的运算，浅基础的地基承载力、变形、基础强度运算，人工挖孔桩强度、承载力运算，楼梯、墙梁等构件运算，雨蓬、挑梁抗倾覆运算、局部受压运算、雨蓬梁抗扭运算，挡土墙的抗倾覆、抗滑移及基底承载力、墙身强度运算等结构体系选型、结构材料选用、统一构造作法、选用标准图等是否正确合理，对涉及使用、施工等方面需作说明的问题是否已作交代；+0.000 相应的肯定标高、地基持力层的选定及相应的持力层承载力、基础选型以及地基抗震性能、不良地质现象结构计算书运算机程序分析运算应有必要的手算对《建筑结构荷载规范》未作详细规定的荷载标准值应注明结构材料及连接材料的品种、规格、型号、强度等级、安全等级、裂缝掌握等级和质量要求（如焊缝质量等级，摩擦型高强度螺栓的摩擦面处理方法）等是否明确各类结构的统一做法和要求如混凝土构件的钢筋爱护层厚度、纵向钢筋锚固长度、搭接长度、纵向受力钢筋的最小配筋百分率、箍筋作法等是否明确混凝土结构环境类别及耐久性的要求，地下工程防水等级，防水混凝土抗渗等级施工留意事项，如后浇带设置，封闭时间及所用材料、施工程序、专业协作及施工质量验收的特别要求等结构设计总说明对直接承担动力荷载的构件和连接，是否有构造措施；地基持力层、地基承载力的确定是否合理；地基基础基础布置、选型基础选型和平面布置是否正确、基础底面不同标高时的结构处理是否合理可行；人工地基的处理方案和技术指标要求，施工、检测及验收要求等是否明确和合理位于斜坡上的地基，是否满意稳固的要求；平整场地中，是否考虑了大量的挖方、填方、堆载和卸载等对边坡稳固性的影响；轴线、尺寸、标高是否齐全、正确，节点大样、地梁、墙下基础、预留预埋等做法是否明确；详图0.000 标高和做法要求是否明确；说明基础材料、砼等级、主筋爱护层厚度、边坡或基坑开挖工程边坡或基坑开挖对毗邻建筑物及道路有影响时，支护方案是否合理可行，是否保证施工安全桩基竖向承载力和水平承载力运算是否正确，单桩承载设计值是否注明，承载力检测要求是否明确；桩身砼等级、主筋爱护层厚度要求是否符合规范要求；坡地、岸边的桩基是否满意稳固性要求；当桩周土层沉降较大时是否考虑了桩侧负摩擦力对桩基承载力的影响；应留意成孔条件，和地下水位的影响；护壁做法；中、微风化嵌岩深度不小于人工挖孔桩设计0.5m ；嵌岩桩中心距小于2.5 倍桩径或小于 1.5 倍扩大头直径以及扩大头小于500mm净距，均应要求跳花施工；挖孔桩的钢筋应全桩长设置，桩顶箍筋应加密；挖孔桩的终孔检验、施工检验必需提出要求6 米，岩质边坡不宜高于8 米；挡土墙的重力挡土墙设计采纳重力挡土墙的土质边坡不宜高于排水、截水、地面封闭措施；结构平面布置是否规章，抗侧力体系布置、刚度、质量分布是否匀称对称；对平面不规章的结构（扭转不规章、凹凸不规章、楼板局部不连续等）是否实行了有效措施；不应釆用严峻不规章的设计方案；结构竖向高宽比掌握、竖向抗侧力构件的连续性及载面尺寸、结构材料强度等级变化是否合理；对竖向不规章结构（侧向刚度不规章、竖向抗侧力构件不连续、楼层承载力突变、竖向局部水平外伸或内缩及出屋面的小屋等）是否实行了有效措施；主楼与裙房的连接处理是否正确；结构伸缩缝、沉降缝、防震缝的设置和构造是否符合要求；转换层结构选型是否合理，转换层结构上下层楼板及抗侧力构件是否按规范要求进行了加强；结构布置图钢筋砼结构剪力墙、柱、梁定位尺寸是否齐全；框架 -剪力墙结构的剪力墙，当有边框柱而无边框梁时应设暗梁，当无边框柱时仍应设边缘构件；墙、柱布置及配筋图剪力墙厚度及剪力墙和框支剪力墙底部加强部位的确定应符合规范、规程的规定；剪力墙、柱的编号、定位、尺寸是否齐全剪力墙、柱的配筋是否合理板的配筋应满意运算结果及规范的配筋构造要求（包括抗震设计时框架梁、柱箍筋加密等）；板配筋图厨房、卫生间、阳台、露台等板面标高是否按建筑下降或下沉；板的厚度是否标注；梁的配筋应满意配筋构造要求（包括抗震设计时框架梁、柱箍筋加密等）；板面下降处梁标高是否对应下降；梁高是否影响房间使用；梁配筋图楼面梁支承在剪力墙上时，应实行措施增强剪力墙出平面的抗弯才能；应防止楼面梁垂直支承在无翼墙的剪力墙的端部；L 形连梁应按双悬挑梁复核，该处墙体和楼板应专剪力墙结构设角窗时，该处门进行加强；框架——核心筒结构的周边柱间必需设置框架梁；与建筑对比，全部外墙构造、造型、线条及挑板、挑檐等，必需有对应的结构做法；建筑及设备专业对结构的不利影响，例如建筑开角窗及设备在梁上开洞等，是否已实行牢靠措施；房屋局部采纳小型钢网架、钢桁架、钢雨蓬等钢结构时，与主体结构的连接应安全牢靠，填充墙、女儿墙和其他非结构构件及其与主体结构的连接是否符合规范的规定，是否安全牢靠；墙身大样图其他详图及说明受力预埋件的锚筋、预制构件和电梯机房等处的吊环，严禁使用冷加工钢筋；框架结构中楼、电梯间及局部出屋顶的电梯机房、楼梯间、水箱间等，应采纳框架承重，不得采纳砌体墙承重；混凝土结构构件的钢筋锚固、连接是否满意有关规范、规程关于钢筋锚固、连接的规定；房屋总高度、层数、层高、高宽比、材料强度等级（墙体材料及混凝土）应符合规范规定；结构布置砌体部分应按砌体房屋结构设计；混凝土结构部分应按混凝土房屋结构设计；底部框架砌体结构底部框架砌体房屋的钢筋混凝土部分，框架和抗震墙的抗震等级，以及相应的抗震措施应符合规范的有关要求；房屋的楼盖、屋盖、托墙梁和抗震墙，其截面尺寸和配筋构造要求应符合规范的规定；房屋过渡层构造柱的设置，上部抗震墙构造柱的设置，圈梁的设置，以及相关的构造要求，应符合规范的规定；墙体材料（包括 0.000 以下的墙体材料）、房屋总高度、层数、层高、高宽比和横墙最大间距应符合规范要求；墙体材料仍应符合工程所在地墙改政策的规 定；平面布置宜简洁对称，应优先采纳横墙承重或纵横墙共同承重方案，墙体构造应满意规范规定；楼、屋盖与墙体的连接、楼梯间墙体的拉结连接（包括出屋顶部分）、楼、屋盖圈梁和构造柱（芯柱）的布置应符合规范要求；在抗震设防地区，楼板面有高差时，其高差不应超过一个梁高（一般不超过。
