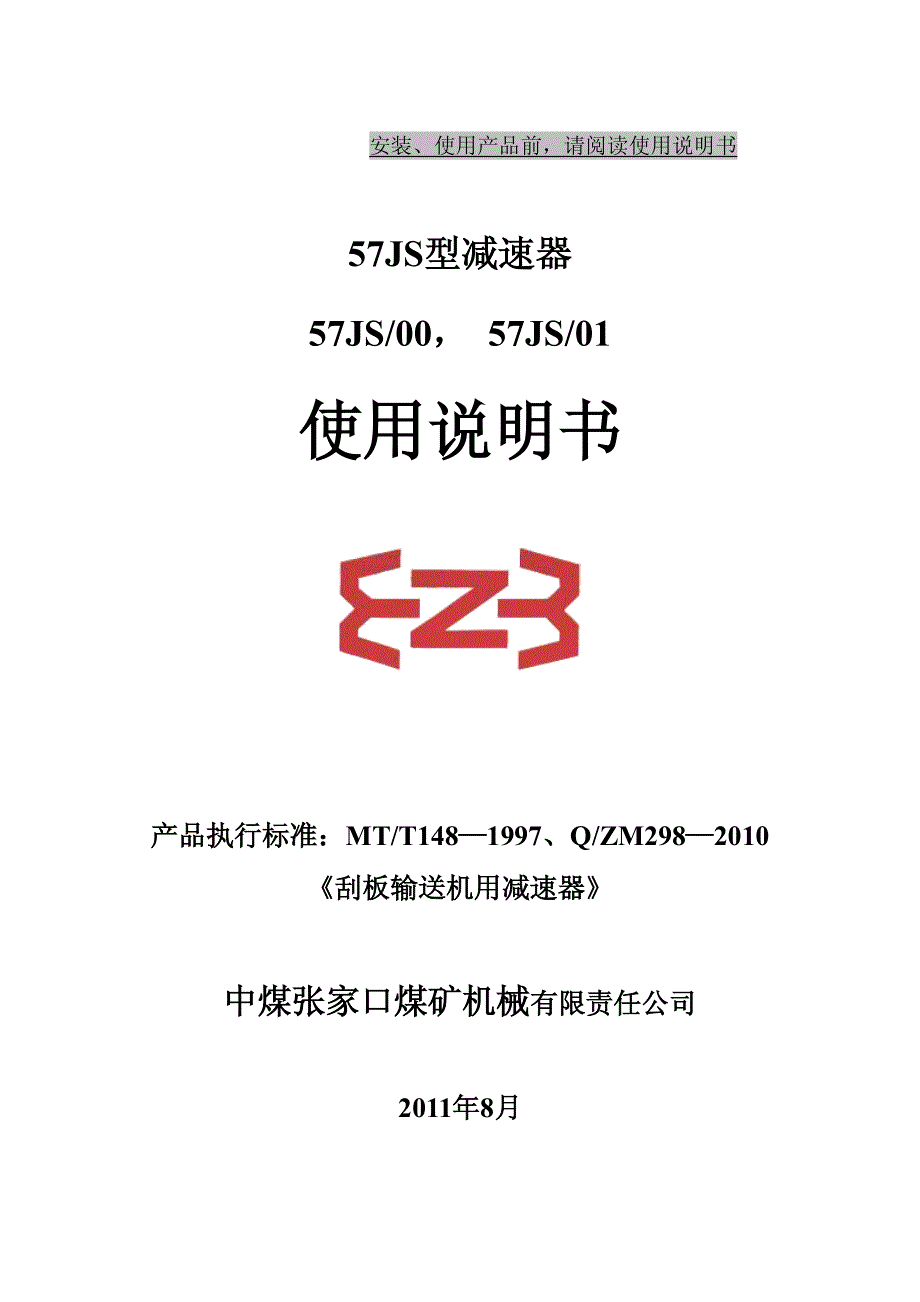

安装 使用产品前 请阅读使用说明书 57JS型减速器型减速器 57JS 00 57JS 01 使用说明书使用说明书 产品执行标准 产品执行标准 MT T148 1997 Q ZM298 2010 刮板输送机用减速器 刮板输送机用减速器 中煤张家口煤矿机械中煤张家口煤矿机械有限责任公司有限责任公司 2011年年8月月 57JS 00 01 SY 中煤张家口中煤张家口 煤矿机械煤矿机械 有限责任公司有限责任公司 JS110 型减速器型减速器 使用维护说明书使用维护说明书 共共14页页 第第2页页 目 录 安全警示 3 1 概述 4 2 减速器的结构 7 3 减速器的润滑 7 4 减速器的冷却 10 5 安装 调试 10 5 故障分析与排除 11 6 保养及维修 11 7 运输 贮存 12 8 57JS 00 57JS 01 减速器主要明细 轴承及易损件表 13 9 附图 4 张 14 57JS 00 01 SY 中煤张家口中煤张家口 煤矿机械煤矿机械 有限责任公司有限责任公司 JS110 型减速器型减速器 使用维护说明书使用维护说明书 共共14页页 第第3页页 安全警示安全警示 l 减速器使用前请仔细阅读本产品说明书 按说明书规定使用 l 对影响安全的任何改装都必须得到本公司的许可 用户自行对减速器进行 改装而造成的后果责任自负 l 减速器在开机前须检查各连接处应牢固 盘车应灵活 按规定注入润滑油 l 首次启动减速器 检查输出轴转向应与要求相符 尽可能让其空载运行半 小时 如无异常情况 缓慢加载进行正常运转 l 减速器在使用中防止满载荷启动 防止急停 防止长时间在过载状态下运 行 以免发生故障 l 严禁减速器在泄漏状态下工作 及时掩埋 清理渗漏溢出的润滑油 l 经常清理落在减速器上的煤尘 以免箱体外部因煤尘覆盖而发热 l 保证冷却水不间断供给 入口水温低于 25 工作压力小于 3MPa 水流量大 于 30 升 分钟 l 发生故障或运行异常时应立即停机 进行维修时应标明禁止启动本机的告 示 l 停机或储运时 应将冷却水放净 防止冻坏冷却装置 57JS 00 01 SY 中煤张家口中煤张家口 煤矿机械煤矿机械 有限责任公司有限责任公司 JS110 型减速器型减速器 使用维护说明书使用维护说明书 共共14页页 第第4页页 1 概述概述 1 1 产品特征 JS110 57JS 00 57JS 01 型减速器采用一级弧齿锥齿轮 一级圆柱齿 轮和一级行星齿轮传动的结构型式 此系列减速器与刮板输送机和转载机平 行布置 到目前为止57JS系列减速器有 2 种产品 57JS 00 57JS 01 其中 57JS 01可用于大倾角安装 减速器型号 57JS型系列减速器 产品代号 57JS 00 57JS 01 外形尺寸 mm 1715 1140 876 1715 1088 873 重量 kg 1710 1730 传递功率 kW 110 110 传动比 29 755 29 755 输入转速 r min 1480 1480 输出转速 r min 49 739 49 739 输出扭矩 kN m 21 21 润滑油 GB3141 N320或 ISO VG320 GB3141 N320或 ISO VG320 2 种产品的具体外联尺寸及内部结构 见附图中相应的 外形图 及 装 配图 1 2 主要用途和适用范围主要用途和适用范围 该系列减速器适用于井下工作面刮板输送机和转载机 与主机平行布置 也可用于其他工程机械 57JS 00 01 SY 中煤张家口中煤张家口 煤矿机械煤矿机械 有限责任公司有限责任公司 JS110 型减速器型减速器 使用维护说明书使用维护说明书 共共14页页 第第5页页 不允许进行下面的操作 不允许进行下面的操作 l 对传动特性如功率和转速的擅自更改 l 非正规安装 使用 操作和维修监控 l 使用损坏的安全设施或者不按照规定操作 l 在运输 存放 安装 使用 操作 检修和装配机器时不依照说明书 的指导 l 擅自更改机器的构造 l 对于磨损部件缺乏监控 l 不正确修理 如修理时没有采用原装零配件 l 由于不按照规定使用而造成的损失 厂家一概不承担责任 由使用者 自行负责 1 3 执行标准执行标准 本产品执行标准 MT T148 1997 刮板输送机用减速器 和 Q ZM298 2007 刮板输送机用系列减速器 1 4 产品名称 型号产品名称 型号 产品名称 输送机用减速器 型号说明 J 减速器 S 平行布置 57JS 00 01 SY 中煤张家口中煤张家口 煤矿机械煤矿机械 有限责任公司有限责任公司 JS110 型减速器型减速器 使用维护说明书使用维护说明书 共共14页页 第第6页页 螺栓拧紧力矩螺栓拧紧力矩 对于减速器本身以及由减速器和其他部件组成的传动装置 所有联接螺 栓拧紧时必须达到其规格所要求的拧紧力矩 对于 8 8 级或更高的螺栓 其拧紧力矩可参考如下 M6 10 N m M8 23 N m M10 46 N m M12 79 N m M16 195 N m M20 395 N m M24 680 N m M30 1350 N m 对于密封螺栓 其拧紧力矩可参考如下 M8 13 N m M10 22 N m M12 1 5 31 N m M14 1 5 39 N m M18 1 5 60 N m M24 1 5 144 N m M30 1 5 220 N m M36 1 5 295 N m 1 5 使用环境条件使用环境条件 a 环境温度 20 40 环境温度低于 0 时润滑油应加热 b 有甲烷和空气混合物 煤尘等爆炸性气体环境 c 煤矿井下采煤工作面 57JS 00 01 SY 中煤张家口中煤张家口 煤矿机械煤矿机械 有限责任公司有限责任公司 JS110 型减速器型减速器 使用维护说明书使用维护说明书 共共14页页 第第7页页 2 减速器的结构减速器的结构 57JS 00 与 57JS 01 型减速器结构基本相似 见附图 1 和附图 3 主要包 括第一轴 第二轴 第三轴组件 输出系杆组件 太阳轮 内齿圈 合箱组件及冷 却装置 润滑系统等零部件 减速器的输入轴端采用平键 C22 140 GB T1096 联接 输出轴端采用外 花键 EXT18Z 10m 30P 6d GB3478 1 83 减速器与电机侧和机架侧的安装尺 寸见附图 2 和附图 4 A 向视图和 D 向视图 3 减速器的润滑减速器的润滑 57JS型系列减速器使用 GB3140 长城 昆仑 极压工业齿轮油 N320 或福 斯 ISOG320 美孚 福斯 壳牌 矿山专用齿轮油润滑 57JS 00 减速器箱体内主油池和第一轴油池相通 通过第三轴上端 M36 1 5 螺孔注油 用油位尺检查油位 该机型适用于水平以及 15 小倾角 安装 所有齿轮和轴承依靠浸油齿轮和轴承进行搅油飞溅润滑 57JS 01 减速器箱体内主油池与第一轴油池相互独立 第一轴油池有相对 独立的注油孔 见附图 C 标识 主箱体油池分两种情况注油 当一轴下倾 安装时通过第三轴上端 M36 1 5 螺孔注油 当一轴上仰时通过顶面观察孔注 油 观察孔开在弧齿啮合处顶端 可查看弧齿齿轮的啮合情况 为保证大倾 角安装时齿轮和轴承能够充分润滑 57JS 01 减速器在第二轴轴端安装 6YB 10 型润滑泵 对搅油飞溅润滑进行补充润滑 3 1 6YB 润滑泵的工作原理润滑泵的工作原理 首先 在安装 6YB 润滑泵之前 必须保证油泵的功能完好 即能够通畅吸油 排油 6YB 装在第二轴上 靠此轴的旋转驱动 通过吸油管将润滑油从主油池中 57JS 00 01 SY 中煤张家口中煤张家口 煤矿机械煤矿机械 有限责任公司有限责任公司 JS110 型减速器型减速器 使用维护说明书使用维护说明书 共共14页页 第第8页页 吸出来 再将润滑油输送到排油管中 附图 4 中实线与虚线分别为输入轴上仰 安装和输入轴下倾安装两种状态时排油管不同的两种安装方式 上仰时润滑 油通过输油管道到达一轴内侧轴承使之润滑 下倾时润滑油顺着虚线所示油 路进入行星腔体内使主油池润滑油循环起来 起到润滑和冷却轴承的目的 两 种安装时吸油管始终在下端 在对设备进行调试前 应该检查一下吸油管是否 被安装于正确的位置 即应在箱体下部 位于箱体上部的吸油孔用螺塞 M22 1 5 封闭 如果减速器必须旋转 180 才能安装的话 须做如下调整 将吸油孔处螺 塞 M22 1 5 与吸油管进行交换 使吸油管总是装在箱体的下部 3 2 润滑油的填充润滑油的填充 减速器在运输过程中不装油 使用前 用同牌号润滑油清洗 排净后再注 入工作油 减速器首次工作首次工作200小时小时后 应该把旧油排掉 用同牌号油冲洗后 再注入新油 以后每工作每工作3个月或个月或1500小时小时后再重新换油 遵循泄油 冲洗 再注油原则 在冷却水通水时减速器工作温度一般低于 90 若减速器的工作 温度持续高于该温度 那么油的更换周期要缩短 必要时与厂家联系 以求得 指导 注意 减速器至少工作 4 小时后 油中的温度才能被确认为是工作温度 注油时应使用滤网 确保润滑油无尘注入 箱体上部装有透气塞 保证其 小孔通畅排气 不要给减速器超量注油 超量注油会引起工作温度升高 影响 减速器的工作性能 应经常检查油位 发现渗漏马上解决 并添入规定牌号的 润滑油到正确油位 3 3 减速器注油高度 减速器注油高度 57JS 00系列减速器水平安装时 油池内注油量为浸入油标刻度线 70的位 置 在不同倾角使用时 可按下表要求注油 同时不得超于最高油位螺塞位置 减速器正常润滑时的最低油位 57JS 00 01 SY 中煤张家口中煤张家口 煤矿机械煤矿机械 有限责任公司有限责任公司 JS110 型减速器型减速器 使用维护说明书使用维护说明书 共共14页页 第第9页页 表一 57JS 00 减速器不同安装情况下最低注油指标 刻度 沿运输方向倾斜 第一轴上仰 水平 第一轴下倾 倾斜角度 15 10 5 0 5 10 15 油标刻度 mm 30 40 50 60 80 90 100 表二 57JS 01 减速器不同安装情况下最低注油指标 刻度 减速器水平安装 输入 输出轴摆角均为0 主油池刻度均为 70 一轴油池的油位尺刻度为 30 图略 输入轴 上摆角度 20 25 30 35 40 45 主油池油位 10 0 10 20 30 40 一轴油池油位 10 20 30 40 60 80 输入轴下摆 角度 20 25 30 35 40 45 主油池油位 30 20 10 0 20 30 一轴油池油位 40 40 40 40 40 40 输出轴上摆角度 5 10 15 20 25 30 主油池油位 20 10 20 40 70 100 一轴油池油位 30 20 10 0 10 20 输出轴下摆角度 5 10 15 20 25 30 主油池油位 50 40 30 20 20 10 一轴油池油位 30 40 50 60 70 80 57JS 00 01 SY 中煤张家口中煤张家口 煤矿机械煤矿机械 有限责任公司有限责任公司 JS110 型减速器型减速器 使用维护说明书使用维护说明书 共共14页页 第第10页页 4 减速器的冷却减速器的冷却 57JS型系列减速器上配有两个可拆卸的外装式冷却器 该冷却系统为串 联式 即冷却水通过高压软管从一个冷却器循环到另一个冷却器 最后排出 冷却器在组装前已经做过压力试验 在 8Mpa 压力条件下保压 30 分钟没有 渗漏 否则不得安装 冷却器入口水压力不得大于 3Mpa 最小流量 30 升 分 钟 入口水温低于 25 冷却器外接高压软管接口尺寸 B12 5 冷却系统不工作 库存或运输过程中 时 冷却水彻底放净 拆除软管 进 出水口封堵 5 安装 调试安装 调试 1 装配前箱体必须去除毛刺 所有零件必须清洗干净 外购件具有合格 证 方可进行组装 2 弧齿锥齿轮齿厚侧隙 0 14 0 4 齿面接触斑点沿齿高。
