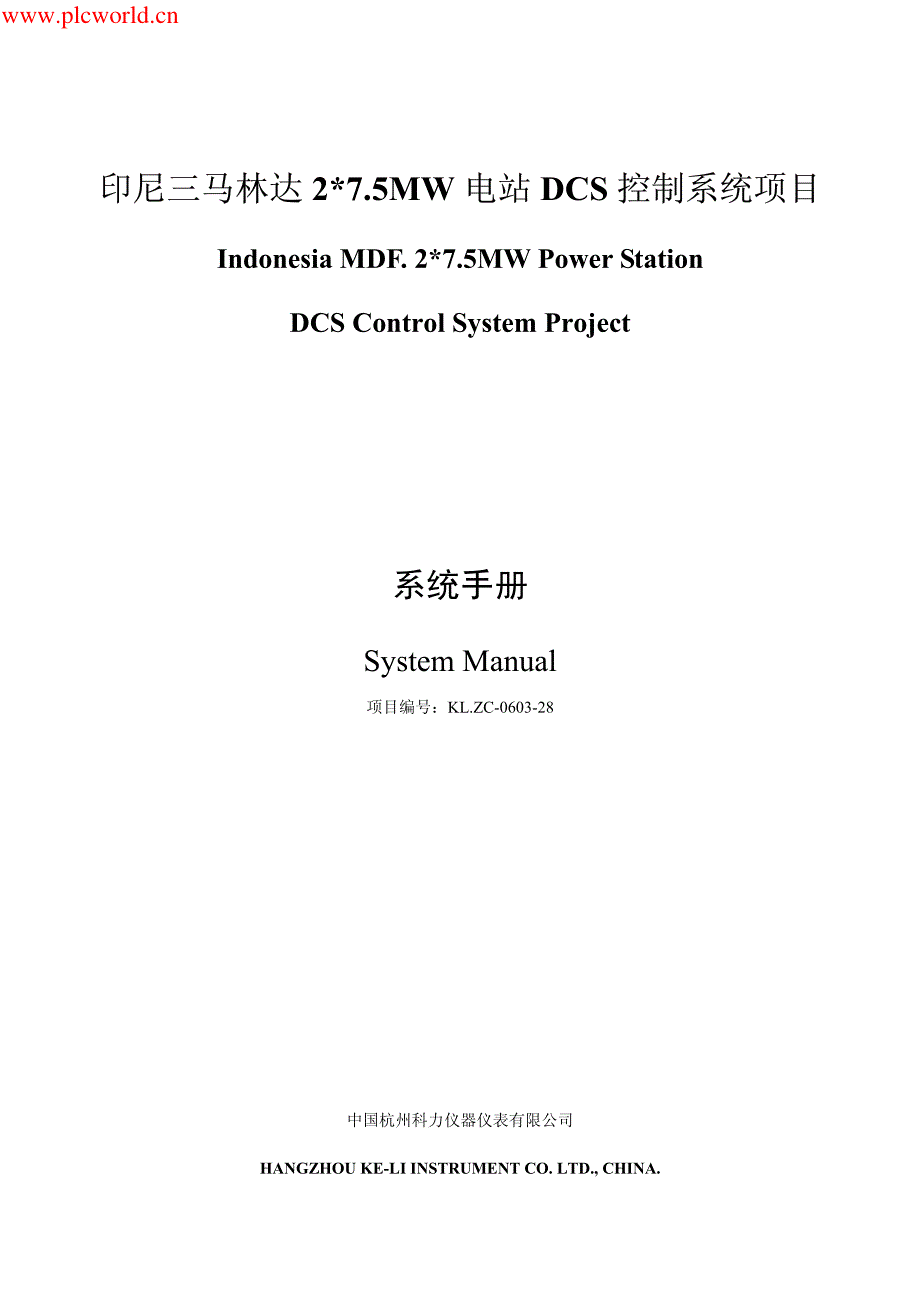

印尼三马林达印尼三马林达 2*7.5MW 电站电站 DCS 控制系统项目控制系统项目 Indonesia MDF. 2*7.5MW Power Station DCS Control System Project 系统手册 System Manual 项目编号：KL.ZC-0603-28 中国杭州科力仪器仪表有限公司 HANGZHOU KE-LI INSTRUMENT CO. LTD., CHINA. 目录 Experion TM PKS DCS 系统手册 目录目录 §硬件配置部分§§硬件配置部分§ 1 概述概述. 1 2 硬件配置说明硬件配置说明. 1 2.1 工程师站 1 2.2 操作员站. 2 2.3 C200 过程控制器 2 2.4 过程 I/O 接口. 2 3 系统网络连接系统网络连接. 3 3.1 EPKS 系统网络 3 3.2 网络连接 3 3.2.1 信息网络的连接. 3 3.2.2 监控网络的连接. 3 3.2.3 设备网络的连接. 3 4 设备地址说明设备地址说明. 3 4.1 信息网络 3 4.2 监控网络 3 4.3 设备网络 4 5 C200 过程控制器过程控制器 4 5.1 功能说明 4 5.2 指标与性能 4 5.3 控制器状态说明 4 6 模块的功能特点及技术指标模块的功能特点及技术指标. 5 6.1 低电平模拟量输入. 5 6.1.1 功能说明. 5 6.1.2 接线说明. 5 6.1.3 输入模件技术指标. 6 6.2 高电平模拟量输入 6 6.2.1 功能说明. 6 6.2.2 接线说明. 6 6.2.3 技术说明. 6 6.3 高电平模拟量输出 7 6.3.1 功能说明. 7 6.3.2 接线说明. 7 6.4 开关量输入模块 7 6.4.1 功能说明. 7 6.4.2 接线说明. 7 6.5 开关量输出模块 7 6.5.1 功能说明. 7 6.5.2 接线说明. 7 6.6 I/O 模件状态 7 §软件组态部分§§软件组态部分§ 7 工程项目组态工程项目组态 8 7.1 概述. 8 7.2 QUICK BUILDER的启动 8 7.3 定义一个 SERVER STATION. 10 杭州科力仪器仪表有限公司 ～i～～ 编写：高编写：高 山山 目录 Experion TM PKS DCS 系统手册 7.4 定义一个 SERVER. 10 8 控制策略组态控制策略组态 11 8.1 CONTROL BUILDER概述 . 11 8.2 CONTROL BUILDER的启动 11 8.3 组态控制器模块 12 8.4 配置 PM I/O 模件 14 8.5 建立 CM 模块. 14 8.6 过程点的组态. 15 8.7 基本功能块的使用 15 8.7.1 DATAACQ（数据获取模块）. 15 8.7.2 DEVCTL (设备控制模块) 15 8.7.3 PID模块. 16 8.7.4 FLAG（标志模块） 16 8.7.5 AUXCALC（辅助计算模块）. 16 8.7.6 TOTALIZER (累积计算模块). 17 8.7.7 LOGIC（逻辑模块） 17 8.8 单级 PID 回路的创建 17 8.9 基本 SCM 的组态. 18 8.10 控制策略的下装 19 8.10.1 部件的下装. 19 8.10.2 部件的激活. 20 8.11 工程的导入/导出 21 8.12 故障与恢复 21 8.13 关于 DBADMIN 22 9 STATION 监控配置监控配置. 23 9.1 STATION概述 23 9.2 STATION的连接. 23 9.3 STATION登录. 25 9.4 STATION 的布局 25 9.3 定义用户 26 9.4 设置控制域 28 9.5 设置启动画面 28 9.6 设置超时 28 9.7 报警设置 29 10 流程画面组态流程画面组态. 29 10.1 概述. 29 10.2 启动 29 10.3 布局 30 10.4 工具箱工具栏 30 10.5 组态画面 30 10.5.1标准视图的创建 31 10.5.2创建动态图形 31 10.5.3创建图形序列 31 10.5.4 创建弹出窗口. 32 10.5.5 创建点细目显示. 32 10.6 保存及访问 32 §监控操作部分§§监控操作部分§ 11 系统状态查询系统状态查询. 33 11.1 站状态的监视 . 33 杭州科力仪器仪表有限公司 ～ii～～ 编写：高编写：高 山山 目录 Experion TM PKS DCS 系统手册 11.2 打印机状态的监视 . 33 11.3 系统冗余状态的监视 . 34 12 报警查询报警查询. 34 12.1 查询登录. 34 12.2 报警状态信息. 35 12.3 报警信息的定制. 35 13 趋势查询趋势查询. 35 13.1 趋势登录. 35 13.2 实时趋势. 36 13.3 历史趋势. 37 14 报表查询报表查询. 37 15 流程图流程图. 37 15.1 流程图的调用. 37 15.2 图标. 37 16 控制功能控制功能. 38 16.1 给水自动调节系统 38 16.2 主蒸汽温度调节. 38 16.3 炉膛负压调节 39 16.4 汽包压力控制 39 16.5 除氧器水位控制 39 16.6 除氧器压力控制 39 16.7 热井水位控制. 39 16.8 电气连锁 39 17 开关机操作开关机操作. 40 17.1 开机顺序 40 17.2 关机顺序 40 附录附录 A：系统安装：系统安装. 41 附 A.1 EPKS 系统软件概述. 41 附 A.2 安装顺序 41 附 A.3 安装升级补丁 41 附 A.4 系统备份及恢复 . 42 附录附录 B：系统配置：系统配置 . 42 附 B.1 系统文件配置. 42 附 B.2 冗余网络文件的配置. 42 附 B.3 FIRMWARE 文件下载. 43 杭州科力仪器仪表有限公司 ～iii～～ 编写： 高编写： 高 山山 硬件配置部分 Experion TM PKS DCS 系统手册 硬件配置部分硬件配置部分 1 概述 1 概述 印尼 PT.SUMALINDOLESTARI.2*7.5MW 电站 DCS 项目采用美国 Honeywell 公司的 Experion TM PKS 分布式控制 系统，实现对过程数据的高性能采集、控制和监视。
系统的结构采用冗余服务器、冗余控制网络以及冗余电源 的模式，其中包括 2 台工程师站、4 台操作员站、C200 过程控制器和过程 I/O 接口 工程师站主要用来实现对系统的配置与组态， 同时作为系统的数据服务器实现对过程数据的保存以及存档 操作员站是最重要的人机交互界面，主要用于对生产现场的监视和管理其中一台工程师站兼做操作员站 使用 C200 控制器由机架、电源、控制器处理模件(CPM)、ControlNet 接口，冗余模件和 I/O 连接模件所组成，完 成对过程的控制、与过程 I/O 接口的通信，通过监控网络将数据传送到服务器等功能 过程 I/O 接口主要包括接线端子、输入/输出(I/O)卡件和连接电缆等，主要实现对数据的采集、处理和工 程单位的变换 Experion TM PKS 系统的网络由上到下分为信息网络、监控网络和 I/O 网络三个层次信息网络用于操作员 站与工程师站的通讯；监控网络实现 C200 控制器与服务器的互连；I/O 网络实现 C200 控制器与 PM I/O 模件的 通讯以及 PMI/O 模件与现场接线端子 FTA 的联系本系统的 DCS 拓扑结构图如下所示： 图 1 DCS 控制系统的拓扑结构图 2 硬件配置说明 2 硬件配置说明 2.1 工程师站 2.1 工程师站 本系统工程师站采用冗余服务器的配置，总体硬件配置情况如下： 杭州科力仪器仪表有限公司 ～1～～ 编写：高编写：高 山山 硬件配置部分 Experion TM PKS DCS 系统手册 名称名称 型号型号 数量数量 服务器 DELL PoweredgeSC1420 1GBRAM 73GBSCI HDD DVD-RW 2 显示器 DELL 19“Ultrasharp™液晶显示器 2 键盘 DELL PS/2 104－key 2 鼠标 DELL USB 2 交换机 3COM 3C16974 1 交换机 华为 S1008D 1 网络适配卡 DCN-530TX 2 PCIC 卡 TC-PCIC01K 2 服务器软件环境： 操作系统 Windows 2000 Server 英文版 应用软件 Experion PKS R201 2.2 操作员站 2.2 操作员站 本系统提供五台操作员站，其中一台工程师站兼做操作员站使用。
另几台操作员站的配置为： 名称名称 型号型号 数量数量 计算机 DELL Optiplex (TM) GX280 P4 2.8G 1GBRAM 40GBHDD 4 显示器 DELL 19“Ultrasharp™液晶显示器 4 键盘 DELL PS/2 104－key 4 鼠标 DELL USB 4 网络适配卡 3C905B-TX 4 操作员站软件环境： 操作系统 Windows 2000 Server 英文版 应用软件 Experion PKS R201 2.3 C200 过程控制器 2.3 C200 过程控制器 C200 过程控制器的具体配置为： 名称名称 型号型号 数数 量量 C200 控制器 TC-PRS021 1 控制网络通讯模件 TC-CCR013 1 后备电池模件 TC-PPD011 1 PM I/O 连接模件 TC-IOLI01 1 控制器电源模件 TC-FPDXX2 1 10 槽控制器机架 TC-FXX102 1 控制器空槽盖板 TC-XXXXX2 4 2.4 过程 I/O 接口 2.4 过程 I/O 接口 过程 I/O 接口包括 2 个 15 槽文件卡板箱以及各类信号的接线端子 FTA 模件。
I/O 模件以卡件的形式插放在 文件卡板箱中，并且通过专用电缆与 FTA 模件相连主要配置如下： 名称名称 型号型号 数量数量 15 槽文件卡板箱 MC-HPFX02 2 16 路模拟量输入模件 MC-PAIH03 11 16 路模拟量输出模件 MC-PAOY22 2 32 路开关量输入模件 MC-PDIY22 7 32 路开关量输出模件 MC-PDOY22 5 32 路低阶信号输入模件 MC-PLAM02 5 16 路模拟量输入 FTA MC-TAIH12 11 16 路模拟量输出 FTA MC-TAOY22 2 16 路热电阻输入 FTA MC-TAMR03 6 16 路热电偶输入 FTA MC-TAMT03 3 32 路开关量输入 FTA MC-TDIY22 7 杭州科力仪器仪表有限公司 ～2～～ 编写：高编写：高 山山 硬件配置部分 Experion TM PKS DCS 系统手册 32 路开关量输出 FTA MC-TDOY22 5 低阶信号输入配电器 FTA MC-TLPA02 9 3 系统网络连接 3 系统。
