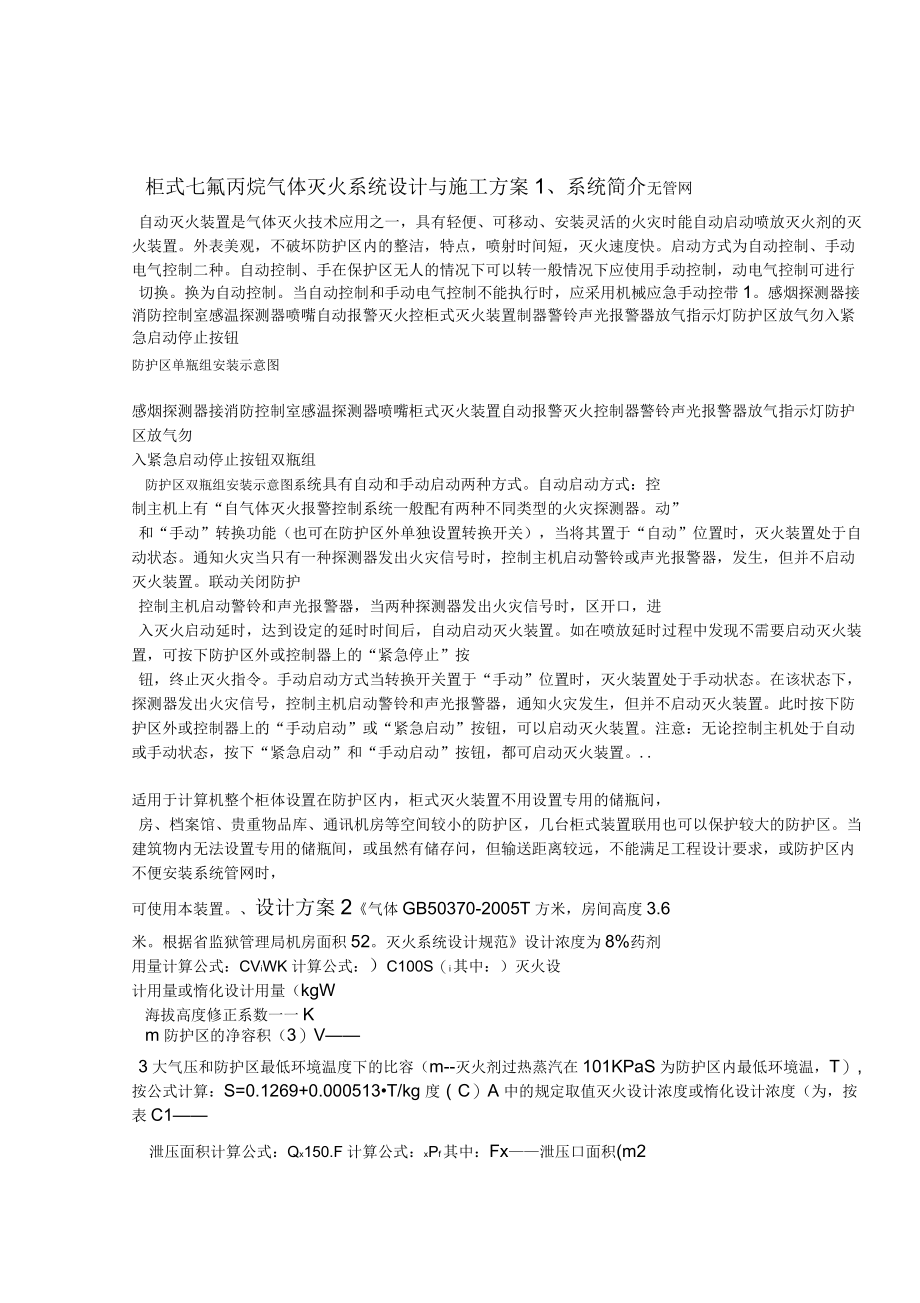

柜式七氟丙烷气体灭火系统设计与施工方案1、系统简介无管网自动灭火装置是气体灭火技术应用之一，具有轻便、可移动、安装灵活的火灾时能自动启动喷放灭火剂的灭火装置外表美观，不破坏防护区内的整洁，特点，喷射时间短，灭火速度快启动方式为自动控制、手动电气控制二种自动控制、手在保护区无人的情况下可以转一般情况下应使用手动控制，动电气控制可进行切换换为自动控制当自动控制和手动电气控制不能执行时，应采用机械应急手动控带1感烟探测器接消防控制室感温探测器喷嘴自动报警灭火控柜式灭火装置制器警铃声光报警器放气指示灯防护区放气勿入紧急启动停止按钮防护区单瓶组安装示意图感烟探测器接消防控制室感温探测器喷嘴柜式灭火装置自动报警灭火控制器警铃声光报警器放气指示灯防护区放气勿入紧急启动停止按钮双瓶组防护区双瓶组安装示意图系统具有自动和手动启动两种方式自动启动方式：控制主机上有“自气体灭火报警控制系统一般配有两种不同类型的火灾探测器动”和“手动”转换功能（也可在防护区外单独设置转换开关），当将其置于“自动”位置时，灭火装置处于自动状态通知火灾当只有一种探测器发出火灾信号时，控制主机启动警铃或声光报警器，发生，但并不启动灭火装置。
联动关闭防护控制主机启动警铃和声光报警器，当两种探测器发出火灾信号时，区开口，进入灭火启动延时，达到设定的延时时间后，自动启动灭火装置如在喷放延时过程中发现不需要启动灭火装置，可按下防护区外或控制器上的“紧急停止”按钮，终止灭火指令手动启动方式当转换开关置于“手动”位置时，灭火装置处于手动状态在该状态下，探测器发出火灾信号，控制主机启动警铃和声光报警器，通知火灾发生，但并不启动灭火装置此时按下防护区外或控制器上的“手动启动”或“紧急启动”按钮，可以启动灭火装置注意：无论控制主机处于自动或手动状态，按下“紧急启动”和“手动启动”按钮，都可启动灭火装置适用于计算机整个柜体设置在防护区内，柜式灭火装置不用设置专用的储瓶问，房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的防护区当建筑物内无法设置专用的储瓶间，或虽然有储存问，但输送距离较远，不能满足工程设计要求，或防护区内不便安装系统管网时，可使用本装置设计方案2《气体GB50370-2005T方米，房间高度3.6米根据省监狱管理局机房面积52灭火系统设计规范》设计浓度为8%药剂用量计算公式：CViWK计算公式：）C100S（i其中：）灭火设计用量或惰化设计用量（kgW海拔高度修正系数一一Km防护区的净容积（3）V——3大气压和防护区最低环境温度下的比容（m--灭火剂过热蒸汽在101KPaS为防护区内最低环境温，T）,按公式计算：S=0.1269+0.000513•T/kg度（C）A中的规定取值灭火设计浓度或惰化设计浓度（为，按表C1——泄压面积计算公式：Qx150.F计算公式：xPf其中：Fx——泄压口面积(m2Qx——灭火剂在防护区的平均喷放速率(Kg/s)根据计算结果如下：防护区面积高度容积V设计设计用泄压口面实际用储存容器系统储存名称S(Itf)H(nj)(m3)浓度量(Kg)积(itf)量(Kg)容积(L)瓶数量机房523.6187.28%1190.07120902根据计算，选择2套G90-PI8置，每套装置充装药剂60公斤。
3、气体灭火自动报警及联动控制系统施工方案3.1 火灾自动报警系统的安装3.1.1 管线敷设(1)火灾自动报警系统的布线，应符合现行国家标准《电气装置工程施工及验收规范》的规定2)核实导线的种类，电压等级等参数必须满足设计要求3)在管内或线槽内的穿线，应在建筑抹灰及地工程结束后进行在穿线前，应将管内或线槽内的积水及杂物消除干净4)不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内5)导线在管内或线槽内，不应有接头或扭结导线的接头，应在接线盒内焊接或用端子连接6)敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理7)管路超过下列长度时，应在便于接线处装设接线盒：无弯曲时，管子长度每超过45m;一个弯曲，管子长度每超过30项有2个弯曲，管子长度每超过20m］有3个弯曲，管子长度每超过12m(8)管子入盒时，盒外侧应套锁母，内侧应装护口在吊顶内敷设时，盒的内外侧均套锁母⑼在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定10)线槽的直线段应每隔1.0〜1.5m设置吊点或支点，在下列部位也应设置吊点或支点：线槽接头处，距接线盒0.2m处,线槽走向改变或转角口处。
11)吊装线槽的吊杆直径，不应小于6mm(12)管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量13)火灾自动报警系统导线敷设后，应对每回路的导线用500V兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MQ3.1.2 火灾探测器的安装(1)点型火灾探测器的安装位置，应符合下列规定：...a.探测器至墙壁、梁边的水平距离，不应小于0.5mb.探测器周围0.5m内,不应有遮挡物.c.探测器至空调逆风口边的水平距离，不应小于1.5m,至多孔送风顶棚孔口的水平距离,不应小于0.5md.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置感温探测器的安装间距，不应超过15ml探测器距端墙的距离，不应大于探测器安装间距的一半e.探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45°2) 线型火灾探测器和可燃气体探测器等有特殊安装要求有探测器，应符合现行有关国家标准的规定3) 探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接当采用焊接时，不得使用带腐蚀性的助焊剂4) 探测器的“十”线应为红色，“一”线应为蓝色，其余线应根据不同用途采用其它颜色区分。
但同一工程中相同用途的导线颜色应一致5)探测器底座的外接导线，应留有不小于15cm的余量，入端处应有明显标志6) 探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施7) 探测器的确认灯，应面向便于人员观察的主要入口方向8) 探测器应在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施3.1.3 紧急启停按钮的安装(1) 紧急启停按钮，应安装在墙上距地面高度1.5m处2)紧急启停按钮应安装牢固，并不得倾斜，外接导线，应留有不小于10cm的余量，且在其端部应有明显标志3.1.4 火灾报警控制器的安装(1) 火灾报警控制器(以下简称控制器)在墙上安装时，其底边距地(楼)面高度不应小于1.5m2) 控制器应安装牢固，不得倾斜安装在轻质墙上时，应采取加固措施3) 引入控制器的电缆或导线，应符合下列要求：a. 配线应整齐，避免交叉，并应固定牢靠b. 电缆芯线或所配导线的端部，均应标明编号，并与图纸一致，字迹清晰难退色c. 端子板的每个接线端，接线不得超过2根d.电缆芯和导线，应留有不小于20cm的余量e. 导线应绑扎成束f. 导线引入线穿线后，在进线管处应封堵4) 控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头，主电源应有明显标志。
5) 控制器的接地，应牢固，并有明显标志3.1.5 消防控制设备的安装(1) 消防控制设备在安装前，应进行功能检查，不合格者，不得安装2) 消防控制设备的外接导线，当采用金属软管作套管时，其长度不宜大于2m，且应采用管卡固定，其固定点间距不应大于0.5m金属软管与消防控制设备的接线盒(箱)，应采用锁母固定，并应根据配管规定接地3) 消防控制设备外接导线的端部，应有明显标志4) 消防控制柜内不同电压等级，不同电流类别的端子，应分开，并有明显标志3.1.6 声光报警、放气指示灯安装安装应符合设计要求，防护区疏散出口的门楣上方，放气指示灯，声光报警器、并应安装牢固，不得倾斜3.2火灾自动报警系统的调试3.2.1 一般规定(1) 火灾自动报警系统的调试，应在建筑内部装修和系统施工结束后进行2) 火灾自动报警系统调试前应具备前面所列文件和调试必需的其它文件3) 调试负责人必须由有资格的专业技术人员担任，所有参加调试人员应职责明确，并应按照调试程序工作4) 调试前应按设计要求查验设备的规格、型号、数量、备器备件等，应按规范和设计的规定要求检查系统的施工质量检查系统线路，对于错线、开路、虚焊和短路等进行处理。
5) 火灾自动报警系统调试，应先分别对探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防控制设备等逐个进行单机通电检查，符合要求后方可进行系统调试6) 火灾自动报警系统通电后，应按国家标准《火灾报警控制器通用技术条件》的有关要求对报警控制器进行下列功能检查：火灾报警自检功能；消音、复位功能；故障报警功能；火灾优先功能；报警记忆..功能;电源自动转换和备用电源的自动充电功能；备用电源的欠压和过压报警功能7) 检查火灾自动报警系统的主电源和备用电源，在备用电源连续充放电3次后，主电源和备用电源应能自动转换8) 应采用专用的检查仪器对探测器逐个进行试验，其功能应准确无误9) 应分别用主电源和备用电源供电，检查火灾报警系统各项控制和联动功能10) 火灾自动报警系统应在连续运行120h无故障后，按规范附录填写调试报告3.2.2 线路测试(1) 一般性检查首先从外部检查这项工作是用眼观察各种配线情况，对照图纸检查配线关系，判断接线是否正确2) 线路检验线路校验前，应将被校验回路中的探测器、编码底座、警报器、手动报警按钮和报警控制器等的接线端子打开查校回路，可用万用表或蜂鸣器等检查完火灾报警系统的线路后，再核对自动灭火联动控制盘的二次线路。
在检查系统线路中发现的错线、开路、虚焊和短路等应进行故障拔除3) 绝缘电阻测试火灾报警传输线路和联动控制线路进行上述检查后，应对其红外线电阻进行测试3.2.3 调试记录(1) 系统开通调试中发现的故障应及时排除，并作好记录2) 系统开通后，应正常开机运行，并作相应的记录3) 做好各项资料的填写工作，字迹端正、清晰、无空格4) 由甲方、施工方进行用户验收，填好用户验收记录5) 对用户进行操作和使用的现场培训6) 调试结束后交付甲方使用7) 作好回访工作，每查访二次，填好回访的质量信息返回表4、柜式七氟丙烷灭火装置施工方案4.1本系统的安装场所应符合下列要求：(1)环境温度为0c〜50C,且干燥、通风良好；(2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质，否则必须予以保护，装置不得受到震动和冲击；(3) 整个柜体必须能安装平稳，不允许倾斜；(4) 防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷之前，应做到关闭；(5) 当设有外开弹性闭门器或弹簧门时，如果其开口面积不小于泄压口计算面积，不须另设泄压口6) 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方，并靠近墙体安装。
喷嘴的喷射方向应朝防护区。
