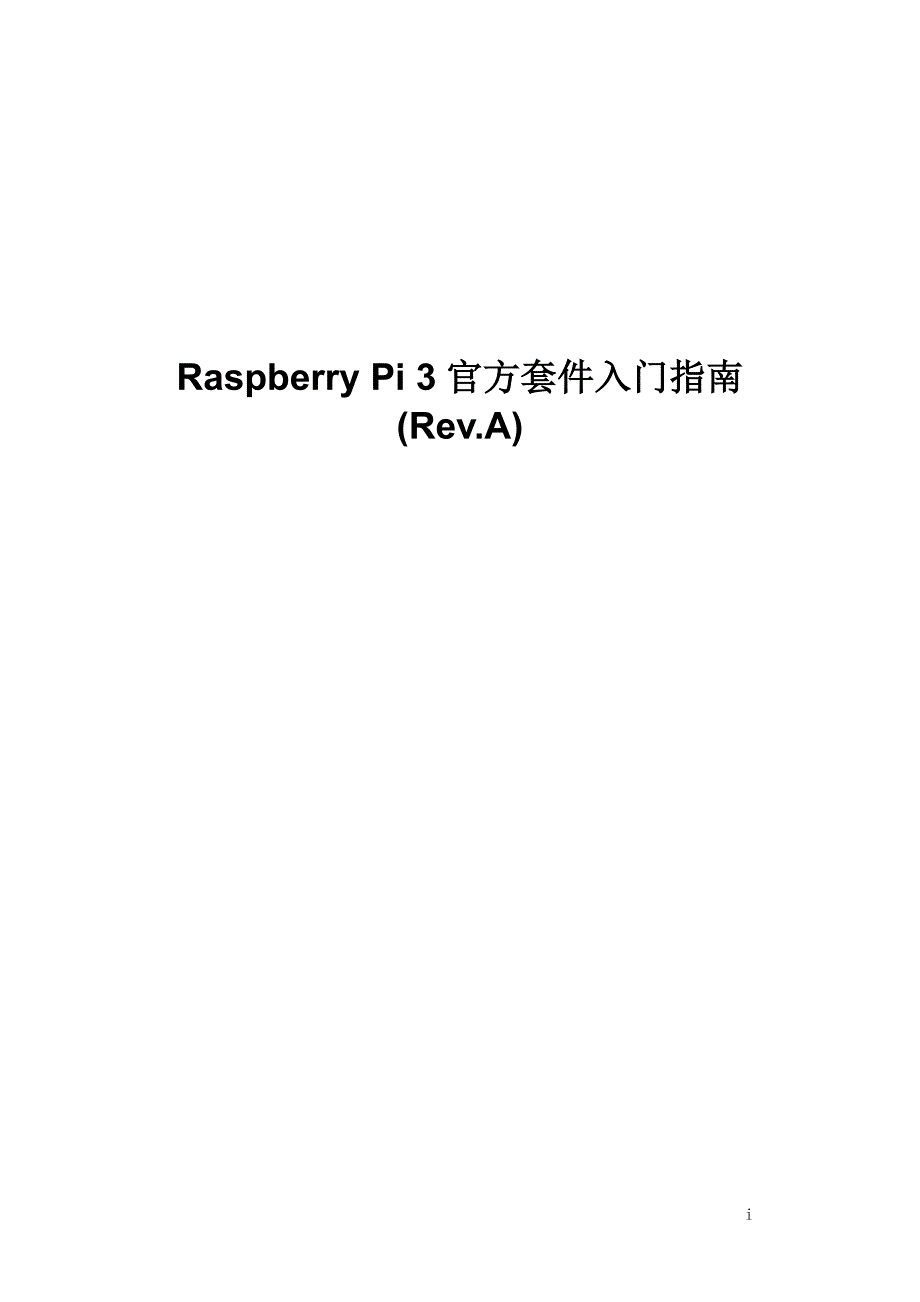

i Raspberry Pi 3 官方官方套件入门套件入门指南指南 (Rev.A) 目录目录 第第 1 章章 1 Raspberry PI 3 官方套件介绍官方套件介绍 . 1 1.1 产品概述 . 1 1.1.1 Raspberry Pi 3 套件特点 1 1.1.2 Raspberry Pi 3 套件介绍 2 1.2 技术支持及详细资料 . 4 第第 2 章章 5 Raspberry Pi 3 官方套件安装官方套件安装 . 5 2.1 RASPBERRY PI 3 套件软件系统安装 5 2.1.1. SD 卡安装 NOOBS 系统 . 5 2.1.2. SD 卡安装 Raspbian 系统 . 7 2.1.3. 旋转屏显 8 2.2 RASPBERRY PI 3 套件硬件安装 . 8 2.2.1 安装散热片 9 2.2.2 安装 SD 卡 9 2.2.3 安装触摸屏 9 2.2.4 安装外壳 12 2.2.5 电源连接 13 第第 3 章章 14 Raspberry Pi 3 套件的软件入门操作套件的软件入门操作 14 3.1 RASPBERRY PI 3 套件软件操作准备工作 14 3.1.1 上电准备 14 3.1.2 旋转屏显 14 3.2 RASPBERRY PI 3 网络连接 15 3.2.1 有线网络连接 15 3.2.2 WiFi 网络连接 . 16 3.3 RASPBERRY PI 3 系统更新及升级 . 16 3.3.1 更新系统 16 3.3.2 升级系统 17 3.3.3 查看 SD 卡的空间 . 17 3.4 RASPBERRY PI 3 安装其他应用文件 17 附录附录 A 18 Raspberry Pi 3 GPIO 定义定义 . 18 A.1 40PIN GPIO 定义 . 18 1 第第 1 章章 Raspberry PI 3 官方套件介绍 1.1 产品产品概述概述 Rasapberry Pi（中译：树莓派）是能够和一个键盘一起插入你的电视的信用卡大小的 电脑。
这是一个性能足够强的小电脑，可以在电子工程中使用，并且能够做许多台式电脑做 的事情，比如制作电子表格，处理文档和玩游戏它还可以播放视频 此套件不仅包含了 Raspberry Pi 3，而且还有 7 寸触摸屏、SD 卡、电源等可以直接 调试一些入门级程序 1.1.1 Raspberry Pi 3 套件套件特点特点 树莓派3代B型是2016年2月29日正式发布的 特点：特点： 1.2GHz 四核 Broadcom BCM2837 64 位 ARMv8 处理器 板载 BCM43143 WiFi 板载低功耗蓝牙(BLE) 1GB RAM 4 个 USB 2 端口 40 针扩展 GPIO HDMI 和 RCA 视频输出 四核 1.2GHz Broadcom BCM2837 64 位 CPU 1GB RAM 蓝牙和 wifi 使用的是 BCM43438 芯片，博通公司的 40 引脚扩展 GPIO 4 个 USB 2 端口 4 路立体声输出和复合视频端口 全尺寸 HDMI CSI 照相机端口用于连接树莓派照相机 DSI 显示端口用于连接树莓派触屏显示器 微型 SD 端口，用于下载操作系统以及存储数据 升级切换的微型 USB 电源，高达 2.5A 也可兼容 2A 的 1.1.2 Raspberry Pi 3 套件套件介绍介绍 1. Raspberry Pi 3 Modle B 实物图片： 正面 侧面 尺寸： 85mm*56mm 2. 配套散热片： 两铜一铝，目的是给树莓派开发板等电子芯片的辅助散热。
主要特色； 主芯片采用金鱼铜散热片； 南桥芯片（四口 USB 旁边的芯片）采用氧化铝散热片，为了美观我们特 意氧化成了金铜色； 内存芯片（主板背面芯片）采用铜片散热片，尺寸 12mm*12mm*1mm 完 全匹配内存芯片的尺寸，还雕刻了树莓派的 logo 3 尺寸： 金鱼铜散热片：14mm*12mm*5.5mm 氧化铝散热片：8mm*8mm*5mm 铜片散热片： 12mm*12mm*1mm 3. RASPBERRYPI-DISPLAY 树莓派官方 DSI 接口 7 寸触摸屏 树莓派7寸触摸屏帮助客户有能力制造all-in-one 一体机， 完成类似平板电脑、 信息娱乐系统和嵌入式设计等项目 触摸屏通过一个提供电源和信号的转接板到树 莓派主板，像素为 800*600，它就是一个交互式的设备，最新触摸屏软件驱动程序 将支持虚拟屏幕上的键盘，不需要额外插入一个键盘和鼠标 功能 把你的树莓派编程一个触摸平板电脑，信息娱乐系统或者独立设备 10 指电容式触摸 屏幕尺寸：194mm x 110mm x 20mm 可视屏幕尺寸：155mm x 86mm 屏幕像素：800 x 480 pixels 4. Micro SD 卡 NOOBS 为用于运行各种树莓派系统的最快方式. 此 16GB 的微型 SD 卡可驱 动多个操作系统, 用于可快速便捷地启动树莓派。
请通过运行 sudo apt-get 更新和 sudo apt-get 升级确保您的操作系统为最新 版 空白媒体闪存类型：微型 SD 卡 存储器容量：6GB 产品范围：树莓派 SVHC(高度关注物质)：To Be Advised 5. 5V 电源 5V2.5A 电源头带开关线一体 实测能达到 2.5A 为树莓派提供强劲动力，省 去配数据线的烦恼，带开关可以灵活给树莓派断电； 1.2 技术支持技术支持及及详细资料详细资料 官方网站： https://www.raspberrypi.org/ 5 第第 2 章章 Raspberry Pi 3 官方套件官方套件安装安装 此 Raspberry Pi 3 官方套件是含有 7 寸触摸屏，用户无需接 HDMI 设备、USB 键盘、 鼠标来操作 Raspberry Pi 3如下过程包含套件的软件系统安装，以及硬件的安装过程，具 体步骤见如下内容 2.1 Raspberry Pi 3 套件软件套件软件系统系统安装安装 如下部分描述了 Raspberry Pi 3 的软件系统安装的过程请严格按照文档所描述的步 骤安装 2.1.1. SD 卡安装卡安装 NOOBS 系统系统 NOOBS（New Out of Box Software）的意思是新版树莓派系统镜像合集。
对于初学者 来说是更容易入门的烧写系统方式具体步骤见如下内容： 1. SD 卡格式化 a) 在如下链接下载 SD Formatter4.0：https://www.sdcard.org/ b) 根据不同的系统选择下载文件，并安装 SD Formatter4.0； c) 将 SD 卡插入笔记本或读卡器，并确认 PC 机上识别此 SD 卡，显示驱动盘符，如 F:/； d) 打开 SDFormatter V4.0，并在 Driver 按钮处选择 Micro SD 的驱动盘符，并开始 格式化 2. 下载 NOOBS 系统文件 a) 访问官网 https://www.raspberrypi.org/，点击 Downloads 下载： b) 点击 NOOBS 下载： 7 c) 点击“Offline and network install”下的 Download ZIP 按钮，下载 Zip 文并保存： d) 将下载的 Zip 文件解压，并将解压的文件拖到 SD 卡里； e) 拷贝文件完成后，安全移除 SD 卡，并插到树莓派中； f) 第一次插入 SD 卡的 Raspberry Pi 上电后，需要选择操作系统，并自动进行安装。
镜像文件系统安装完毕 2.1.2. SD 卡安装卡安装 Raspbian 系统系统 另一种给 Raspberry Pi 3 安装 Raspbian 系统的方式就是直接下载并安装镜像文 件 1. SD 卡格式化； 过程详见 2.2.1 部分的 SD 卡格式化过程 2. 下载 Raspbian 系统； a) 在 Downloads 页面点击 Raspbian b) 点击‘Raspbian Jessie With Pixel’的 Download ZIP 按钮，下载 ZIP 文件并保存； c) 解压缩 ZIP 文件； d) 将 SD 使用卡托或者读卡器后，连上电脑； e) 解压并运行 win32diskimager 工具； f) 在软件中选择 img 文件，“Device”下选择 SD 的盘符，然后选择“Write”； 注意：注意：因定制的 img 系统文件系统可用空间都很小，需（Expand filesystem）扩展 文件系统（默认镜像写入 SD 卡后，根分区不会使用剩余的 SD 卡空间，造成空间 浪费，运行此选项后会把根分区扩展到整个 SD 卡，最大效率使用 SD 卡） g) 然后就开始安装系统了，根据你的 SD 速度，安装过程有快有慢； h) 安装结束后会弹出完成对话框，说明安装就完成了，如果不成功，请关闭防火墙一 类的软件，重新插入 SD 进行安装； 注意：注意：刚安装完，win 系统下看到 SD 只有 74MB 了，这是正常现象，因为 linux 下的分区 win 下是看不到的！ i) 将 SD 卡插入 Raspberry Pi3 套件，上电后就可直接启动进入到 Raspbian 的系统 环境界面。
2.1.3. 旋转旋转屏显屏显 因系统启动之后，套件安装外壳等组装后，与实际的放置的屏显相差 180 度所以为 方便操作，有两种方式进行旋转屏显，一种是 SD 卡烧写完镜像文件后，直接修改的参数； 另外一种是按照 3.1.2 的步骤，启动系统后使用命令修改参数 此部分介绍 SD 卡烧写完镜像文件后，直接修改参数的方式： 打开 SD 卡中/boot/config.txt 文件； 添加 display_rotate=2 180 degrees； 保存退出 2.2 Raspberry Pi 3 套件硬件安装套件硬件安装 如下部分描述了 Raspberry Pi 3 的硬件安装的过程 9 2.2.1 安装散热片安装散热片 1 1. . 主板发热情况： 2 2. . 安装散热片方法 首先清洁所需电子元器件表面，确保无油腻无杂物等，保持表面干燥，然后撕去散热片 背面自带之保护膜， 将散热片小心粘在所需散热芯片之上， 需略按几下， 确保受力均匀即可 2.2.2 安装安装 SD 卡卡 SD 卡烧写入系统（参见 2.1 部分软件安装步骤）后，插到 Raspberry Pi 3 的 SD 卡槽。
2.2.3 安装触摸屏安装触摸屏 安装部件列表图片如下： 1 1. . 安装步骤一：将显示屏的带状线缆安装在适配板背面的 Panel2； 2 2. . 安装步骤二： 将适配板按照图示立在显示屏的背面， 并且将连接触摸屏的带状线缆 接入 J4（Panel 1）； 3 3. . 安装步骤三： 如图所示，使用 4 个压铆螺母柱将适配板固定在显示屏背面； 11 4 4. . 安装步骤四：如图所示，将 DSI 的带状线缆接入适配板； 5 5. . 安装步骤五：如有两根电源线，则可以直接接 Micro USB 供电，此步骤可省略 如只有一根电源线给树莓派供电，则需要屏配套的杜邦线与树莓派连接来给屏供 电，安装图如下： 2.2.4 安装外壳安装外壳 1 1. . 外壳如下图所示，包含 4 颗螺钉； 2 2. . 如下图所示，将 DSI 的带状线缆的另一端连接到 Raspberry Pi 3 的 DSI 接口，并 按照右图所示将 Raspberry Pi 3 放置在屏和适配板的上端，暂时不安装螺钉固定 此步骤是根据有两根电源线的情况下连接方式， 如只有一根电源线。
