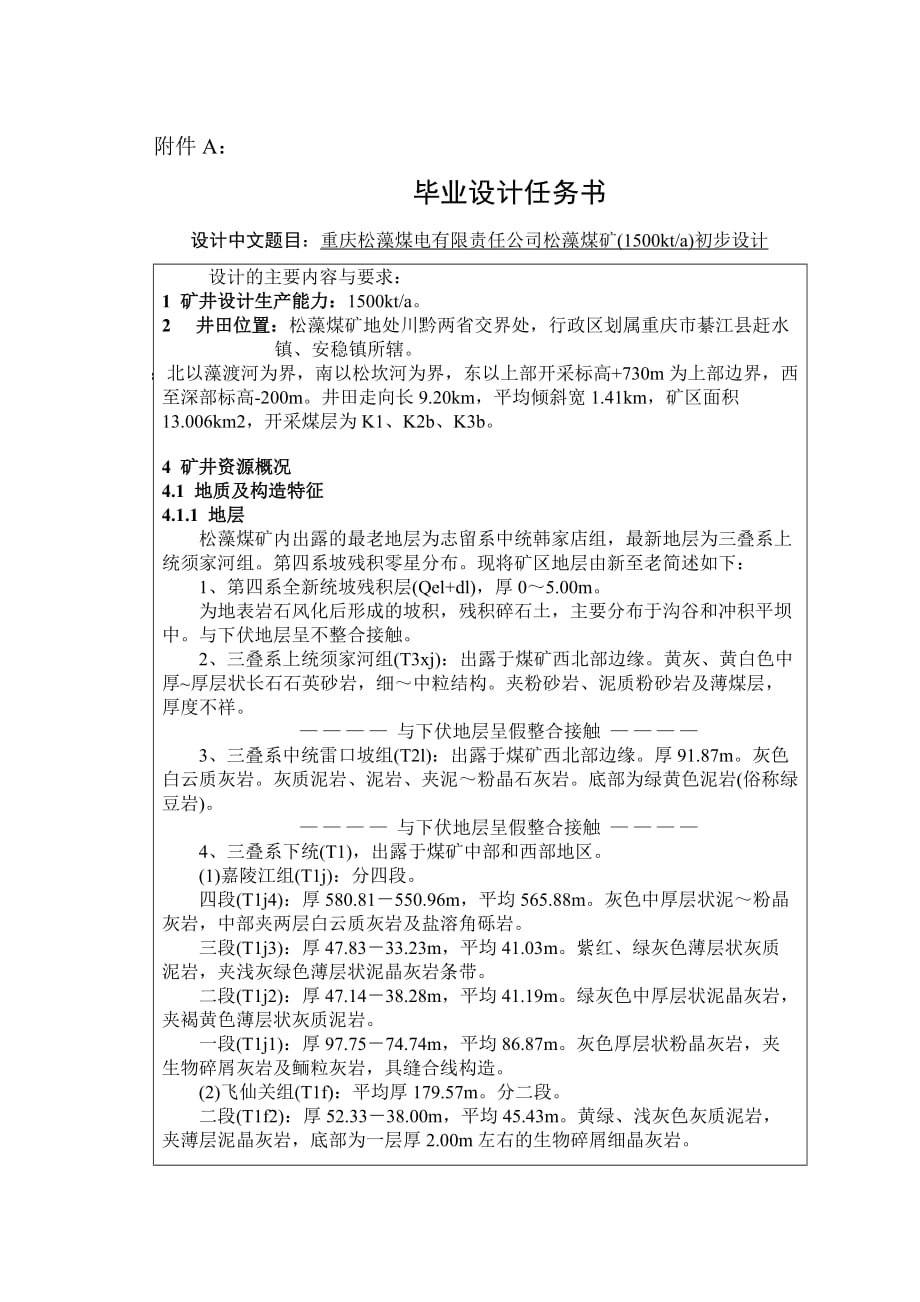

附件A：毕业设计任务书设计中文题目：重庆松藻煤电有限责任公司松藻煤矿(1500kt/a)初步设计设计的主要内容与要求：1 矿井设计生产能力：1500kt/a2 井田位置：松藻煤矿地处川黔两省交界处，行政区划属重庆市綦江县赶水镇、安稳镇所辖3 井田境界：北以藻渡河为界，南以松坎河为界，东以上部开采标高+730m为上部边界，西至深部标高-200m井田走向长9.20km，平均倾斜宽1.41km，矿区面积13.006km2，开采煤层为K1、K2b、K3b4 矿井资源概况4.1 地质及构造特征4.1.1 地层松藻煤矿内出露的最老地层为志留系中统韩家店组，最新地层为三叠系上统须家河组第四系坡残积零星分布现将矿区地层由新至老简述如下：1、第四系全新统坡残积层(Qel+dl)，厚0～5.00m为地表岩石风化后形成的坡积，残积碎石土，主要分布于沟谷和冲积平坝中与下伏地层呈不整合接触2、三叠系上统须家河组(T3xj)：出露于煤矿西北部边缘黄灰、黄白色中厚~厚层状长石石英砂岩，细～中粒结构夹粉砂岩、泥质粉砂岩及薄煤层，厚度不祥— — — — 与下伏地层呈假整合接触 — — — — 3、三叠系中统雷口坡组(T2l)：出露于煤矿西北部边缘。
厚91.87m灰色白云质灰岩灰质泥岩、泥岩、夹泥～粉晶石灰岩底部为绿黄色泥岩(俗称绿豆岩)— — — — 与下伏地层呈假整合接触 — — — — 4、三叠系下统(T1)，出露于煤矿中部和西部地区1)嘉陵江组(T1j)：分四段四段(T1j4)：厚580.81－550.96m，平均565.88m灰色中厚层状泥～粉晶灰岩，中部夹两层白云质灰岩及盐溶角砾岩三段(T1j3)：厚47.83－33.23m，平均41.03m紫红、绿灰色薄层状灰质泥岩，夹浅灰绿色薄层状泥晶灰岩条带二段(T1j2)：厚47.14－38.28m，平均41.19m绿灰色中厚层状泥晶灰岩，夹褐黄色薄层状灰质泥岩一段(T1j1)：厚97.75－74.74m，平均86.87m灰色厚层状粉晶灰岩，夹生物碎屑灰岩及鲕粒灰岩，具缝合线构造2) 飞仙关组(T1f)：平均厚179.57m二段(T1f2)：厚52.33－38.00m，平均45.43m黄绿、浅灰色灰质泥岩，夹薄层泥晶灰岩，底部为一层厚2.00m左右的生物碎屑细晶灰岩一段(T1f1)：厚149.74－110.43m，平均134.14m，紫红、棕灰色灰质泥岩，中下部夹浅灰色薄层状粉晶灰岩、中厚层状灰质粉砂岩及条带状生物碎屑灰岩。
3)玉龙山组(T1y)：平均厚135.41m五段(T1y5)：厚34.76－25.23m，平均31.06m灰色中厚层状粉晶灰岩，局部为泥晶灰岩、顶部为真厚1.79～2.40m的鲕粒灰岩四段(T1y4)：厚17.75－13.24m，平均14.72m紫红、紫色中厚层状泥晶灰岩，局部为粉晶灰岩；中部偶有鸟眼构造三段(T1y3)：厚39.49－23.00m，平均30..90m灰色中厚层状粉晶灰岩，局部为细晶灰岩；偶夹薄层泥晶灰岩条带，偶见迭层及缝合线构造二段(T1y2)：厚48.95－23.70m，平均33.28m紫灰～灰色中厚层状泥晶灰岩，局部为粉晶灰岩一段(T1y1)：厚38.81－16.74m，平均25.45m灰绿色薄层状灰质泥岩，下部夹绿灰色白云石化粉晶灰岩及灰色泥晶灰岩—————— 与下伏地层呈整合接触 ——————5、二叠系上统(P2)，总厚平均141.42m，出露于煤矿中部呈南北向狭长条带1)长兴组(P2c)：平均厚63.51m，分两段二段(P2c2)：厚29.45m，深灰色厚层状粉晶灰岩及生物碎屑灰岩，局部含燧石结核，具缝合线构造一段(P2c1)：厚34.06m黑灰色中厚层状泥～粉晶灰岩，含黑灰似层状、团块状燧石及生物碎屑。
下部夹深灰色薄层状砂质泥岩及钙质泥岩，含黄铁矿结核2)龙潭组(P2l)：平均厚77.91m灰～黑灰色粘土岩、泥岩、砂质泥岩、粉砂岩，细~中粒砂岩，灰质泥岩，泥～粉晶灰岩；含煤层8层，其中全区可采煤层1层(K3b)厚2.41m，大部可采煤层1层(K1)厚0.95m，局部可采煤层1层(K2b)，厚0.59m ；含菱铁矿、菱铁矿结核及化石底部为铝质泥岩及底砾岩— — — — 与上覆地层呈假整合接触 — — — — 6、二叠系下统(P1)，总厚约374m，出露于煤矿东部1)茅口组(P1m)：厚约150.0m，灰、棕灰、浅灰色厚层状泥～粉晶石灰岩，含零星燧石团块，夹生物碎屑灰岩2)栖霞组(P1q)：厚约213.0m黑灰、深灰色厚层、中厚层状泥～细晶石灰岩，含团块状、透镜状燧石；上部夹灰质泥岩、泥岩、砂质泥岩3)梁山组(P1l)：厚约11.0m绿黄、褐黄色砂质泥岩及粘土岩，含黄铁矿、菱铁矿，局部夹薄煤层透镜体— — — — 与下覆地层呈假整合接触 — — — — 7、 志留系中统韩家店组(S2h)：厚度不全出露于煤矿东部边缘黄绿、灰色泥岩、砂质泥岩，夹薄层透镜状灰岩、生物碎屑灰岩及薄层状泥质粉砂岩，具水平层理。
4.1.2 地质构造1、区域地质构造松藻煤矿处于渝鄂湘黔隆起褶皱带西缘与渝南沉降带东缘的接合部位——川黔南北构造带中，具体的区域构造位置为龙骨溪背斜西翼次级褶皱酒店垭箱形背斜西翼北段酒店垭背斜南起铜锣台，北于望乡台被龙泉寺断裂破坏，轴向N20E，长约40公里；核部为寒武系地层，开阔平缓，倾角4～10两翼为奥陶系至三叠系地层，东翼陡，倾角45～60，西翼较缓，倾角30～40为一不对称箱形背斜，2、井田地质构造松藻煤矿位于酒店垭背斜西翼，地层呈北北东向展布，矿区范围地层产状：倾向273～294，倾角20～40，一般30矿区内有F1、F6、F9断层4.2 煤层及煤质1、煤层特征本矿区含煤地层为二叠系上统龙潭组，属海陆交替相型，潮坪～泻潮～碳酸盐台地内侧海沉积体系其厚度为92.16～71.77m；平均77.91m；共划分五个旋回，主要煤层位于第Ⅲ和第Ⅰ旋回的中部，含煤8层，含煤系数4.2～9.8％，平均为7.2％编号自上而下为K6、K5、K4、K3b、K3a、K2b、K2a和K1煤层，其中K3b煤层全区可采，K1煤层大部分可采，K2b煤层局部可采K2a、K3a、K6、K5、K4属不可采煤层K4在原勘查报告中最低可采厚度为0.6m，为局部可采煤层。
根据《煤、泥炭地质勘查规范》(DZ/T0215-2002)附录表E.2中的无烟煤牌号标准，即最低可采厚度为0.7mK4煤层为不可采煤层本矿区内有全区可采的K3b煤层、大部分可采的K1煤层，局部可采的K2b煤层可采煤层分述如下1)K3b煤层：位于煤系地层中部，层位稳定，简单结构，全区可采的中厚煤层，下距K3a煤层1.08～5.43m，平均2.98m，上距K4煤层6.3～12.4m，平均8.81m煤层总厚2.95～4.25m，平均3.55m，一般厚2.00～5.20m煤厚变异系数(γ)为21%，可采性指数(km)为1，属稳定煤层顶板为泥岩及砂质泥岩，局部为粉砂岩；底板以粘土岩为主，局部为细砂岩2)K2b煤层：位于煤系地层下部，层位稳定，下距K2a煤层1.07～5.71m，平均2.92m，距P1m组顶界平均15.5m煤层厚度1.85～3.65m，平均2.15m，结构较简单，局部含夹矸一层，岩性为泥岩，厚0.43～0.03m，平均0.12m；煤层厚度变异系数(γ)为38％，可采性指数(km)为0.67，根据煤层评价标准，属不稳定煤层，局部可采顶板为泥～粉晶灰岩，常有一层伪顶，一般厚0.3m，岩性为泥岩。
3)K1煤层：位于煤系地层底部，层位稳定，下距P1m组顶界1.42～8.41m，上距标志层(B2)0.79～6.15m，平均1.45m煤层总厚度1.65～3.75m，平均1.75m结构均属简单，厚度变化不大，但有个别不可采点出现，综合评价应属稳定煤层煤层厚度变异系数(γ)为25％，可采性指数(km)为0.90，根据煤层评价标准，属较稳定煤层顶板为泥岩及砂质泥岩，局部为灰质泥岩，底板为铝质泥岩，含大量黄铁矿结核，局部有炭质泥岩、粘土岩及泥岩伪底2、煤质本次综合了历次勘探化验成果，现将煤质情况介绍如下：(1)煤灰分K3b煤层：原煤灰份产率，最低灰份13.08%，最高灰份27.53%，平均灰份17.76%K2b煤层：原煤灰份产率，最低灰份20.57%，最高灰份34.69%，平均灰份26.06%K1煤层：原煤灰份产率，最低灰份13.46%，最高灰份36.04%，平均灰份23.16%2)煤全硫含量K3b煤层，原煤全硫，最低含量1.44%，最高含量5.32%，平均含量2.98%K2b煤层，原煤全硫，最低含量1.45%，最高含量5.65%，平均含量2.93%K1煤层，原煤全硫，最低含量1.49%，最高含量5.49%，平均含量3.38%。
3)煤发热量(Qnet.d)K3b煤层：25.88～33.87MJ/Kg，平均29.42MJ/Kg；K2b煤层：22.16～28.42MJ/Kg，平均25.96MJ/Kg；K1煤层：18.47～31.76MJ/Kg，平均26.91MJ/Kg各煤层主要煤质(原煤)指标详见表3-2-14)煤层可选性根据勘探报告，K3b煤层和K1煤层属极易选煤，易浮煤5)原煤其它有害元素磷(PaD%)：K3b、K2b、K1煤层平均含磷量依次为0.0046%、0.011%、0.006%除K2b煤层为低磷煤外，其它煤层为特低磷煤层砷(AsPPM)：K3b、K2b、K1煤层平均含量依次为：1.24ppm、1.5ppm、4.2ppm，各煤层砷含量低，均未超过8ppm此外，原煤中氟(F)、氯(CI)、铅(Pb)、镉(Cd)、汞(Hg)的含量均低，对煤的利用无影响各煤层成份表 指标矿名水份(%)灰份(%)挥发份(%)全硫(%)发热量(MJ/kg)松藻煤矿K3b1.6217.769.142.9829.42K2b1.4526.069.792.9325.96K11.3923.169.913.3826.914.3 开采技术条件4.3.1 水文地质条件1、地形地貌特征松藻煤矿位于松藻矿区最北端，构造上处于酒店垭背斜西翼，地层走向大致为北北东向，倾向北北西，倾角20～40，一般30。
出露地层为志留系中统韩家店组至三叠系上统须家河组最低标高为+300m，为本区侵蚀基准面，最高点山羊洞+1227.6m，切割深度900余米属中山～低山地形，中度切割区南端及西南缘被松坎河切割，北端被藻渡河切割，使井田成一具有独立补给、迳流、排泄区的小型河间地块，地表水及地下水排泄条件良好2、地表水松藻煤矿南、北端有松坎河、藻渡河两条常年性河流，自东向西横切矿区而过，加上纵横发育的季节性溪沟，构成了矿区内的水文网雨后地表水迅速向沟谷、暗河、落水洞排泄，汇集于藻渡河、松坎河中，于赶水镇汇合流至三江镇注入綦江3、含隔水层松藻煤矿范围内出露的含水层以碳酸盐岩层为主，隔水层多为泥岩、钙质泥岩等；现对各层的含（隔）水性分述如下：(1)三叠系下统嘉陵江组(T1j)，厚730.43m出露面积14.651平方公里，为一沿岩层走向展布的宽缓槽谷，全层共分四段：第四段：厚561.34m，灰色中厚层状泥晶~粉晶灰岩；中部夹两段浅粉红色白云质盐溶角。
