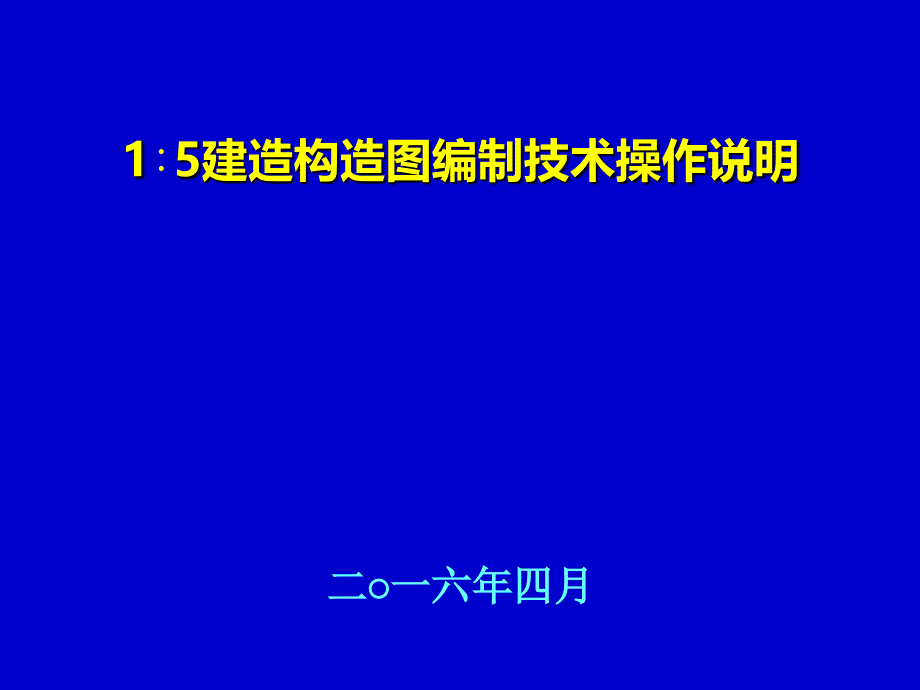

1 5建造构造图编制技术操作说明二 一六年四月 一 建造构造图的图面构成二 图层划分方案三 图面内容表达四 拓扑处理五 数据库建设 建造构造图的图面构成 主图面 沉积岩建造柱状图 图切剖面 图例 示意图 责任表 侵入岩柱状图 火山岩柱状图 变质岩柱状图 图层划分方案 以全国矿产资源潜力评价项目为基础1 隐性图层基础图层 不作正式图面表达 反映支撑显性成果图层构建的实际资料2 显性图层基于实际资料 通过理论分析与综合研究编制的成果图层 包括地质要素 地理要素 整饰要素 注记等 隐性图层 显性图层 显性图层 显性图层 图面内容表达 内容齐全 应包括图名 主图 柱状图 图切剖面 比例尺 图例 位置示意图 责任表等参考全国矿产资源潜力评价 统一图式规定 图面内容 图面内容表达 整体图式 主图面 柱状图 柱状图 图切剖面 图例 示意图 责任表 图面内容表达 图面表达 地质剖面使用线性 代号表达位置花纹表达各层岩性地质点及编号产状要素 图面内容表达 采样点位置规范色标子图样式属性表反映测试分析数据 图面表达 图面内容表达 沉积岩建造代号用时代 组名首字母花纹表达建造类型面色表达时代 海相火山岩夹层 海相火山岩夹层 岩性岩相界线 花纹表达 图面表达 图面内容表达 侵入岩建造代号用岩性 时代表达花纹表达岩石组合面色表达时代 图面表达 图面内容表达 火山岩性岩相代号与沉积岩建造相似花纹表达岩石组合面色表达时代 图面表达 图面内容表达 变质岩建造代号用岩性 时代花纹表达建造类型面色表达时代 图面表达 图面内容表达 沉积岩建造综合柱状图 图面表达 图面内容表达 侵入岩建造综合柱状图 图面表达 图面内容表达 火山岩性岩相柱状图 图面表达 图面内容表达 变质岩建造综合柱状图 图面表达 拓扑处理 1 确保图层内和图层间 即点与点 点与面 线与面 面与面之间 连接 邻接关系的正确性2 满足后期建造构造图的自由变换 包括裁剪 拼接及提取等 目的 1 数据准备图层分离 按类型存放于同一图层中 以便进行拓扑处理2 预处理纠正数据的数字化误差或错误自动剪断线 清除微短线 清除重叠坐标 自动节点平差 线转弧段 弧转线段 3 拓扑查错执行查错操作 根据查错系统的提示改正错误4 拓扑重建执行 重建拓扑 系统自动生成区 并建立拓扑关系 流程 拓扑处理 实用工具 自动剪断线 清除微短线 在结点处剪断线后才能造区删除自动剪断线后生成的无用短线头 拓扑处理 实用工具 自动节点平差 清除重叠坐标 自动清除重叠在一起的多余坐标点修改线与线距离在差值范围内的 错误 拓扑处理 实用工具 线转弧段 拓扑查错 保证线与弧的一致性自动检查存在的错误 逐一修改 拓扑处理 数据库建设 一图一库 原则建立空间数据库全面反映实际资料 综合研究成果及图件内容重点图层应建立相应的属性结构表 地质剖面 wl 数据库建设 数据库建设 化石采样点 wt 岩石化学样品采样点 wt 数据库建设 岩石化学样品采样点 wt 地球化学样品采样点 wt 数据库建设 地球化学样品采样点 wt 地球化学样品采样点 wt 同位素样品采样点 wt 数据库建设 沉积岩建造 wp 数据库建设 火山岩性岩相 wp 数据库建设 图层名称 属性结构表 侵入岩 wp 图层名称 属性结构表 数据库建设 变质岩建造 wp 数据库建设 图层名称 属性结构表 构造岩浆岩带 wp 数据库建设 图层名称 属性结构表 大型变形构造 wp 数据库建设 图层名称 属性结构表 韧性剪切带 wp 数据库建设 图层名称 属性结构表 断裂 wl 数据库建设 图层名称 属性结构表 褶皱 wl 数据库建设 图层名称 属性结构表 同位素年龄 wt 数据库建设 图层名称 属性结构表 产状要素 wt 数据库建设 图层名称 属性结构表 谢谢大家欢迎指正 。
