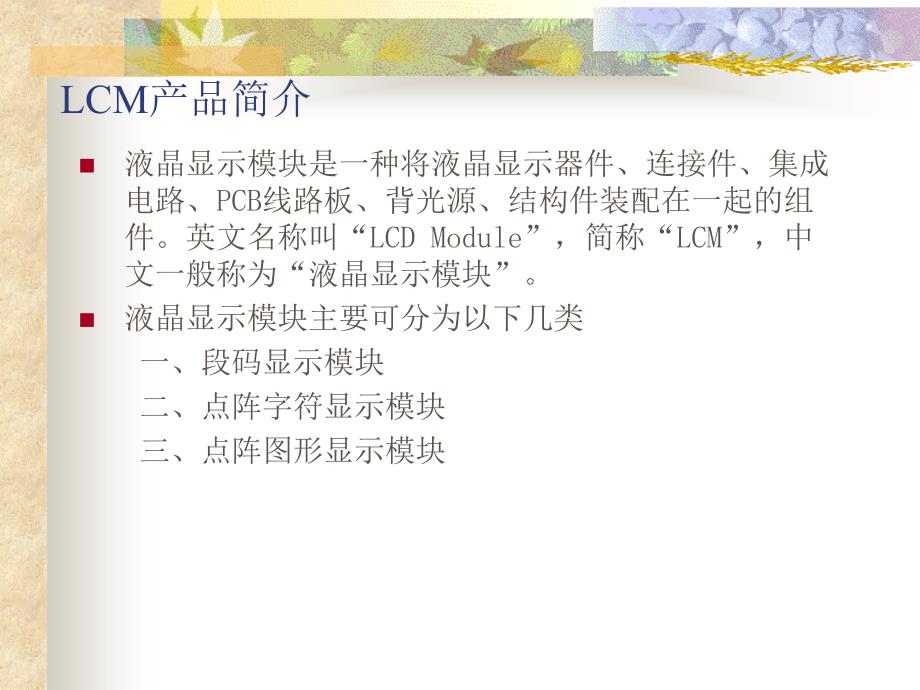

LCM产品简介n液晶显示模块是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件装配在一起的组件英文名称叫“LCD Module”，简称“LCM”，中文一般称为“液晶显示模块” n液晶显示模块主要可分为以下几类 一、段码显示模块 二、点阵字符显示模块 三、点阵图形显示模块 一、段码显示模块 是一种由段码显示器件与专用的集成电路组装成一体的功能部件，只能显示数字和一些标识符号段码显示器件大多应用在便携、袖珍设备上 二、点阵字符显示模块n它是由点阵字符液晶显示器件和专用的行、列驱动器、控制器及必要的连接件，结构件装配而成的，可以显示数字和西文字符这种点阵字符模块本身具有字符发生器，显示容量大，功能丰富一般该种模块最少也可以显示8位1行或16位l行以上的字符这种模块的点阵排列是由5×7、5×8或5×11的一组组像素点阵排列组成的每组为1位，每位间有一点的间隔，每行间也有一行的间隔，所以不能显示图形，其规格主要如下页所示： 一般在模块控制、驱动器内具有已固化好192个字符字模的字符库CGROM，还具有让用户自定义建立专用字符的随机存储器CGRAM，允许用户建立8个5×8点阵的字符。
点阵字符显示模块常见规格 三、点阵图形显示模块 这种模块也是点阵模块的一种，其特点是点阵像素连续排列，行和列在排布中均没有空隔因此可以显示了连续、完整的图形由于它也是有X-Y矩阵像素构成的，所以除显示图形外，也可以显示字符 根据驱动方式的不同，主要可以分为： 1、行、列驱动型 2、行、列驱动——控制型 3、行、列控制型 培训目录nLCM产品简介nLCD产品基础产品基础nLCD驱动原理nLCM产品基础nLCM制造工艺基础nLCM产品设计工艺基础nLCM检验标准介绍nLCM可靠性试验标准介绍nLCM使用注意事项nLCM常见英文词汇中文对照表 LCD产品简介nLCD结构nLCD显示类型n照明方式 TN、HTN、STN的结构： FSTN的结构 Color STN的结构： TN型显示模式： STN型显示模式：显示模式背景前景黄绿模黄绿色蓝黑色蓝 模黑色白色灰 模灰白色深蓝色黑白模白色黑色 LCD的照明方式主要有以下几种：LCD的照明方式 培训目录nLCM产品简介nLCD产品基础nLCD驱动原理驱动原理nLCM产品基础nLCM制造工艺基础nLCM产品设计工艺基础nLCM检验标准介绍nLCM可靠性试验标准介绍nLCM使用注意事项nLCM常见英文词汇中文对照表 LCD显示驱动原理 对于TN及STN-LCD一般采用静态驱动或多路驱动方式。
这两种方式相比较各有优缺点静态驱动响应速度快、耗电少、驱动电压低，但驱动电极度数必须与显示笔段数相同，因而用途不如多路驱动广 LCD驱动方式主要有以下两种： 1、静态驱动方式 2、多路驱动方式 静态驱动基本思想： 在相对应的一对电极间连续外加电场或不外加电场（右图为LCD静态驱动示意图） 静态驱动电路原理图： 静态驱动驱动波形：根据此电信号，笔段波形不是与公用波形同相就是反相同相时液晶上无电场，LCD处于非选通状态反相时，液晶上施加了一矩形波当矩形波的电压比液晶阈值高很多时，LCD处于选通状态（静态波形） 多路驱动基本思想： 电极沿X、Y方向排列成矩阵，按顺序给X电极施加选通波形，给Y电极施加与X电极同步的选通或非选通波形，如此周而复始通过此操作， 驱动X电极从第一行到最后一行所需时间为帧周期Tf(频率为帧频)，驱动每一行所用时间Tr与帧周期的比 值 为 占 空 比 ：DutyDuty=Tr/Tf=1/N 多路驱动电压平均化：n从多路驱动的基本思想可以看出，不仅选通相素上施加有电压，非选通相素上也施加了电压。
非选通时波形电压与选通时波形电压之比为偏压比Bias=1/a为了使选通相素之间及非选通相素之间显示状态一致，必须要求选点电压Von一致，非选点电压Voff一致为了使相素在选通电压作用下被选通；而在非选通电压作用下不选通，必须要求LCD的光电性能有阈值特性，且越陡越好但由于材料和模式的限制，LCD电光曲线陡度总是有限的因而反过来要求Von、Voff拉得越开越好，即Von/Voff越大越好经理论计算，当Duty、Bias满足以下关系时，Von/Voff取极大值满足下式的a，即为驱动路数为N的最佳偏压值 培训目录nLCM产品简介nLCD产品基础nLCD驱动原理nLCM产品基础产品基础nLCM制造工艺基础nLCM产品设计工艺基础nLCM检验标准介绍nLCM可靠性试验标准介绍nLCM使用注意事项nLCM常见英文词汇中文对照表 LCM产品基础nLCM基本组成nLCM常见产品结构形式nLCM常见电路接口形式 LCM基本组成 LCM常见产品形态 产品S60235图片： LCD+IC/COG+FPC+B/L+PCBA+FRM XKG8519产品图片：LCD+IC/TAB+B/L+PCBA+FRM XKM12864A-07产品图片：LCD+ZBR/HS+IC/COB+B/L+PCBA+FRM LCM常见电路接口形式：序序号号 常用电路接口方式常用电路接口方式 一般设计要求一般设计要求 1 并口 位数：4BIT/8BIT；一般IC 可兼容，设计时指定可减少引出脚。
模式：6086/6800；一般IC 可兼容，设计时指定可减少引出脚 2 串口 引出脚少，但显示数据传输量大时，需计算验证 3 I2C 引出脚少，比较新的接口方式，适应新器件要求 4 接口兼容性 以上接口，一般IC 都可兼容，设计时应参考IC 资料及客户需求 LCM生产工艺流程示意图 培训目录nLCM产品简介nLCD产品基础nLCD驱动原理nLCM产品基础nLCM制造工艺基础nLCM产品设计工艺基础产品设计工艺基础nLCM检验标准介绍nLCM可靠性试验标准介绍nLCM使用注意事项nLCM常见英文词汇中文对照表 LCM产品设计工艺基础n产品设计工程配合n制造可行性 零部件批量采购可行性（供方生产工 艺、测试、检验） 产品批量可行性（生产工艺、测试、检验）n可扩充性n容错性n使用兼容性 结构设计配合序号 项目 设计要求及可能出现问题 1 装配结构配合 LCD 受挤压 2 安装孔位配合 多孔配合不好，造成 LCD 可视区不对中 3 显示窗口配合 显示窗口与 LCD 可视区 4 连接方式配合 连接线长度设计过紧 5 LCD 经济性设计 LCD 排版 显示设计配合项目设计要求及可能出现问题 显示画面 画面或图案设计不合理，造成LCD布线有问题 电路设计配合 程序设计配合 培训目录nLCM产品简介nLCD产品基础nLCD驱动原理nLCM产品基础nLCM制造工艺基础nLCM产品设计工艺基础nLCM检验标准介绍检验标准介绍nLCM可靠性试验标准介绍nLCM使用注意事项nLCM常见英文词汇中文对照表 LCM检验标准介绍nLCD区域划分及名称规范nLCD/LCM不良分类名称规范nLCM检验标准 LCD区域划分及名称规范nA区表示显示区(字符显示区) nB区表示可视区(除A区)n C区表示非可视区(装配后不能观察到的区域) LCD/LCM不良分类名称规范n电测、暗划、缺划n显示不良n背光不良n外观不良n片不良n玻璃不良n热压不良n胶水胶纸不良n装配不良n零件不良n包装、标识不良n尺寸不良及其它 电测、暗划、缺划 显示不良 显示不良 背光不良 外观不良 外观不良 片不良 片不良 玻璃不良 玻璃不良 玻璃不良 热压不良 胶水胶纸不良 胶水胶纸不良 装配不良 装配不良 零件不良 零件不良 包装、标识不良 尺寸不良及其它 LCM产品检验标准n电性检验标准nLCD外观检验标准nPCB类外观检验标准n其他检验判定标准 电性检验标准： LCD外观检验标准 LCD外观检验标准 LCD外观检验标准 LCD外观检验标准 LCD外观检验标准 LCD外观检验标准 PCB类外观检验标准 其它检验判定标准 培训目录nLCM产品简介nLCD产品基础nLCD驱动原理nLCM产品基础nLCM制造工艺基础nLCM产品设计工艺基础nLCM检验标准介绍nLCM可靠性试验标准介绍可靠性试验标准介绍nLCM使用注意事项nLCM常见英文词汇中文对照表 LCM可靠性试验标准n环境试验测试n包装振动试验测试n包装跌落试验测试 环境试验测试 包装振动试验测试 包装跌落试验测试 培训目录nLCM产品简介nLCD产品基础nLCD驱动原理nLCM产品基础nLCM制造工艺基础nLCM产品设计工艺基础nLCM检验标准介绍nLCM可靠性试验标准介绍nLCM使用注意事项nLCM常见英文词汇中文对照表 LCM使用注意事项nLCM存储与运输nLCM装配与使用 LCM存储与运输n液晶产品在一定的温度范围以外，物质状态会发生变化，并且在温度恢复后可能不能回复到原来的性能。
因此应该将LCD模块始终保存在产品规格给定的储存温度范围内温度过高，液晶态消失，变成液态，显示面呈黑色，不能工作此时千万不要通电，待温度恢复正常，显示面一般也将恢复正常如果温度过低，液晶态也会消失，变成晶体，此时有可能会在形成晶体过程中破坏定向层而造成永久性损坏n同样，应该将LCD模块保存在产品规格规定的湿度范围内，湿度偏低会造成静电增加等因素，而湿度过高有可能会造成电极腐蚀、线路腐蚀等损害n建议的储存环境：温度：20±5℃，湿度：55%±10%n器件也不宜存放在有腐蚀、挥发性化学物品环境中，以免使LCD变色、电极及线路腐蚀，失去正常的显示功能LCM应放在有抗静电的包装或器具里n带有IC的LCM应该储存在防静电袋中，防止静电击穿ICn由于液晶显示器件是由玻璃制成，如果过度跌落、冲击，会造成破裂，运输时应特别注意 LCM装配与使用n取放取放 在移动LCD模块时，请将他们放置在产品托盘上移动，以避免对产品造成机械性损害在拿取LCD模块时，拿住两边的边框，以免造成损坏n焊接焊接 LCM在焊接时应注意只焊I/O接口，且烙铁温度不高于260℃（有铅）或300℃（无铅），焊接时一次不超过3秒，焊接次数最多不超过3次，焊剂应最好使用高质量焊剂，焊接后应注意PCB板清洁。
LCM装配与使用n安装安装l．避免对器件表面施加压力 2．防止玻璃破损 3．保护插脚 4．防止划伤、污染 oLCD产品驱动IC上的黑色贴纸是用来保护IC并防止外界如光线等对IC造成影响，因此请注意不要将它移去o注意不要使LCM的FPC受到致命性损伤，这样会造成产品永久性不良o不要拆解LCM，拆解会造成模块的永久性破坏oLCM 在操作过程中请勿接触油脂类东西 LCM装配与使用n供电供电o请按LCM规格书要求对LCM供电，过低或过高电压会造成LCM工作不正常，甚至会损坏LCM上的器件，特别是ICn驱动驱动oLCD要求使用交流信号驱动，驱动电压直流成分越小越好，一般要求不超过50mV长时间施加过大的直流成分会使电极产生电化学反应而老化，导致显示效果变差，使用寿命减少n静电防护静电防护o在进行LCM相关作业时，请确认工作人员有效佩带了静电腕带，放置LCM的工作台面、使用的烙铁及其它器具均应保持良好的接地oLCD静电串扰：由于液晶显示器件工作电压极低，内阻徂大，所以用万用表(R×10kΩ电阻档)检查LCD引脚时，有时会出现“串”的现象，这是由于其余电极悬空所至，是正常现象n紫外防护紫外防护o液晶及偏振片都是有机物，在紫外线照射下会产生光化学反应，使其劣化，所以宜根据液晶显示器件使用条件和环境考虑是否需要使用防紫外偏振片。
培训目录nLCM产品简介nLCD产品基础nLCD驱动原理nLCM产品基础nLCM制造工艺基础nLCM产品设计工艺基础nLCM检验标准介绍nLCM可靠性试验标准介绍nLCM使用注意事项nLCM常见英文词汇中文对照表 LCM常见英文词汇中文对照表1 LCM常见英文词汇中文对照表2 LCM常见英文词汇中文对照表3 LCM常见英文词汇中文对照表4 LCM常见英文词汇中文对照表5 更多精品资请访问更多精品资请访问 更多品资源请访问更多品资源请访问 。
