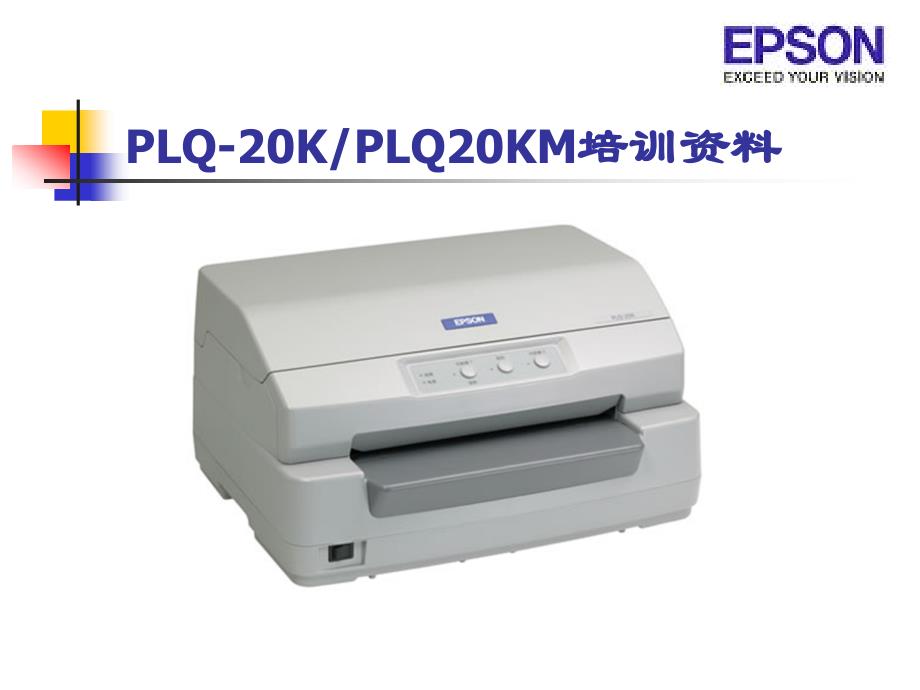

PLQ-20K/PLQ20KM培训资料,产品介绍,1.PLQ-20K是EPSON公司设计的一款存折打印机，主要针对银行的用户我们的维修方式是上门服务PLQ-20KM是安装磁条扫描的机器，PLQ20K磁条扫描器为选件 2.PLQ-20K为24针SIDM打印机，双向逻辑查找，它的控制码包括PR2 emulation,ESC/P2, IBM PPDS emulation. 3.PLQ-20K 的默认设置为PR2的仿真模式PR2 仿真模式是存折打印机通用的打印模式除此以外，PLQ-20K也可以打印单页纸和单张无碳多联表格最多7层和卷纸( 仅用选件卷纸支架)产品特征,自动纠偏 自动测纸厚 支持PR2仿真 1+6复写能力 打印头寿命：4亿次/针 断针补偿功能 大容量色带：500万字符（LQ字体） 1000万字符（草体字符）,产品规格,额定电压: 220～240 V 注意：有关打印机的电压，请查看打印机背面的标签 接口：一个支持IEEE1284 nibble模式的标准双向8位并行接口，一个USB（1.1版本）接口和EIA-232D串行接口 缓冲区：64KB 噪音：约53分贝(A)（ISO 7779模式） 黑色色带架 : SO15339 分辨率： 最大360180 dpi（信函质量模式） 可打印列数： 94列（10CPI字符宽度）,环境要求 如果使用温度、湿度 不符合要求，打印机会发生异常故障。
打印机械装置,打印机械装置包括打印头，进纸组件，字车组件，色带驱动组件，自动纠偏装置，走纸电机，字车电机，自动纠偏电机和各种传感器等 PLQ-20K机械部分发生故障的问题不多，主要是更换色带挡片、传动齿轮和色带驱动；电路部分发生故障的比率也很少，主要是传感器脏或脱落；打印头的稳定性很好，会由于使用不良造成打印头线圈烧坏，致使主板驱动损坏不进纸的故障大多数的情况可以通过清洁传感器，进入调整程序重置传感器解决打印机面板,升级FIRMWARE功能 缺省设置 打印16进制数据 纸张移动 自检 双向调整 页顶位置调整 压缩模式 恢复出厂设置 错误分析模式（少用）,面板操作：按住下列键开机,进入以上模式后,再通过按下面不同按键进入相关设置,FIRMWARE UPDATE,PLQ-20K使用FLASH-ROM,可以重写软件，而不需要更换芯片或重写芯片 首先进入程序装载模式，按住F1,OFFLINE ,F2键，打开电源 通过并口从主机将IPL7290.mot 复制到打印机 copy /b IPL7290.mot prn 完成后需要等待几秒 装载KXXXXX.mot程序 copy /b Kxxxxx.mot prn 完成后关机 也可通过调整程序传输Firmware 一些卡纸或进纸不良的情况能否通过升级FIRMWARE 解决。
在DOS下传输Firmwaer:,,缺省设置,按F1&F2键开机，并插入一张A4纸，根据打印出来的设置方式进行修改 F1和OFFLINE分别向下和向上选择菜单 F2用来改变当前的设定值 更改完选项后，关机保存缺省设置菜单,调整页顶位置,1.关闭打印机电源 2.按住功能键2开机 3.当所有等都闪的时候，按住脱机键 4.当就绪指示灯亮时，在前部纸槽插入一张A4打印纸，打印机在当前的页顶位置打印3个大写的H并推出此页 5.按F1在页面上向上移动页顶位置，或按F2在页面上向下移动页顶位置每次移动0.282毫米（1/90英寸） PR2模式中页顶位置可以在1毫米到33.8毫米之间进行设置，在ESC/P和 IBM PPDS模式中可以在1毫米到33.9毫米之间调整 6.调整完成，关闭打印机调整打印起始位置： 即打印机开始打印的页边距位置,1按住F2开机 2当F1,F2,OFFLINE同时指示灯闪烁时，按F2. 3当就绪灯亮时，插入 A4纸，打印机打印出调整 打印起始位置的指导 并打印位置图案按F1,F2上下选择打印起始位置图案F1,F2,OFFLINE指示灯显示此时选择的图案选择完成时，关闭打印机。
双向调整 按F2键开机，当F1,F2,OFFLINE灯闪烁时，按F1键进入双向调整模式，先插入一张A4纸，之后可根据打印说明进行设置恢复出厂设置 按OFFLINE和F2键开机，直接清除部分参数，实际完成恢复出厂设置的功能 尽量不要做此项操作，.维修前一定要记住用户的firmwaer版本号，以便维修完成后恢复firmwaer时用压缩功能:,关机 按住功能键1和脱机键开机 打印机发出两声短短的鸣叫声,进入压缩模式,压缩比率75% 关机 重复以上步骤,打印机响一声即改回原模式.关机.,进纸过程,插入纸张，PF传感器检测到纸，进纸轮把纸传送到ASA SHUTTER部分，ASA通过Lower PE sensor 和Upper PE sensor 的检测纸张是否进歪，如果进纸不正确，纸张会自动纠偏. 此时纸张的位置正确，ASA SHUTTER经ASA 电机转动向下不再阻挡纸张在进纸通道上，纸张被传送至打印字辊处，打印头的TOP PE SENSOR 会检测纸张的左边缘测到纸的宽度，接下来就可以开始打印了进纸通路部分的检查,纸张尽量放正,纠偏：纸张倾斜较大时无效,纠偏成功,注意事项:,其中软件：打印机的软件主要是指打印机的仿真。
通过软件设置可以使用OKI,PR2,IBM PPDS,ESC/P2.通常默认为PR2 接口模式：可以选择自动，串口，并口，USB.PR2仿真时自动默认为串口ESC下可选择其它端口. 自动接口等候时间：当接口模式选择自动时，PR2仿真下无效 Packet Mode:PR2模式下开机设置是OFF Packet Mode:在Windows应用下使用CD驱动，将选项设为自动，在Dos等系统下，使用Off DSR,DCD:PR2仿真有效，串口握手协议 存折：使用单页纸和存折时设置为ON,多联复写使用OFF 卷纸模式：当使用卷纸设置为ON,存折模式为OFF,它与后部进纸模式只能有一项有效维修TI:,不进纸时，首先清洁进纸通道相关部件，然后进入调整程序重置传感器，恢复进纸备件更新 PAPER GUIDE, LOWER, FRONT,老备件号1278113 新备件号:1458717,,,Firmware升级案例,,打印头线圈测量,,,故障实例,故障分析,不进纸故障较多,可通过清洁.重置传感器恢复进纸.注意清洁打印头字车下的传感器. 在异常潮湿的环境下,打印机会报警.注意防潮. 打印头线圈短路会造成主板驱动损坏.打印机报警. 不进纸.打印异常多数可通过Firmware升级解决. 恢复出厂设置或更换主板时一定要记住打印机的Firmware版本号.以便维修完成后重新上传. 卡纸故障也较多,主要是进纸相关备件故障(如色带挡片.搓纸轮等),谢谢!,。
