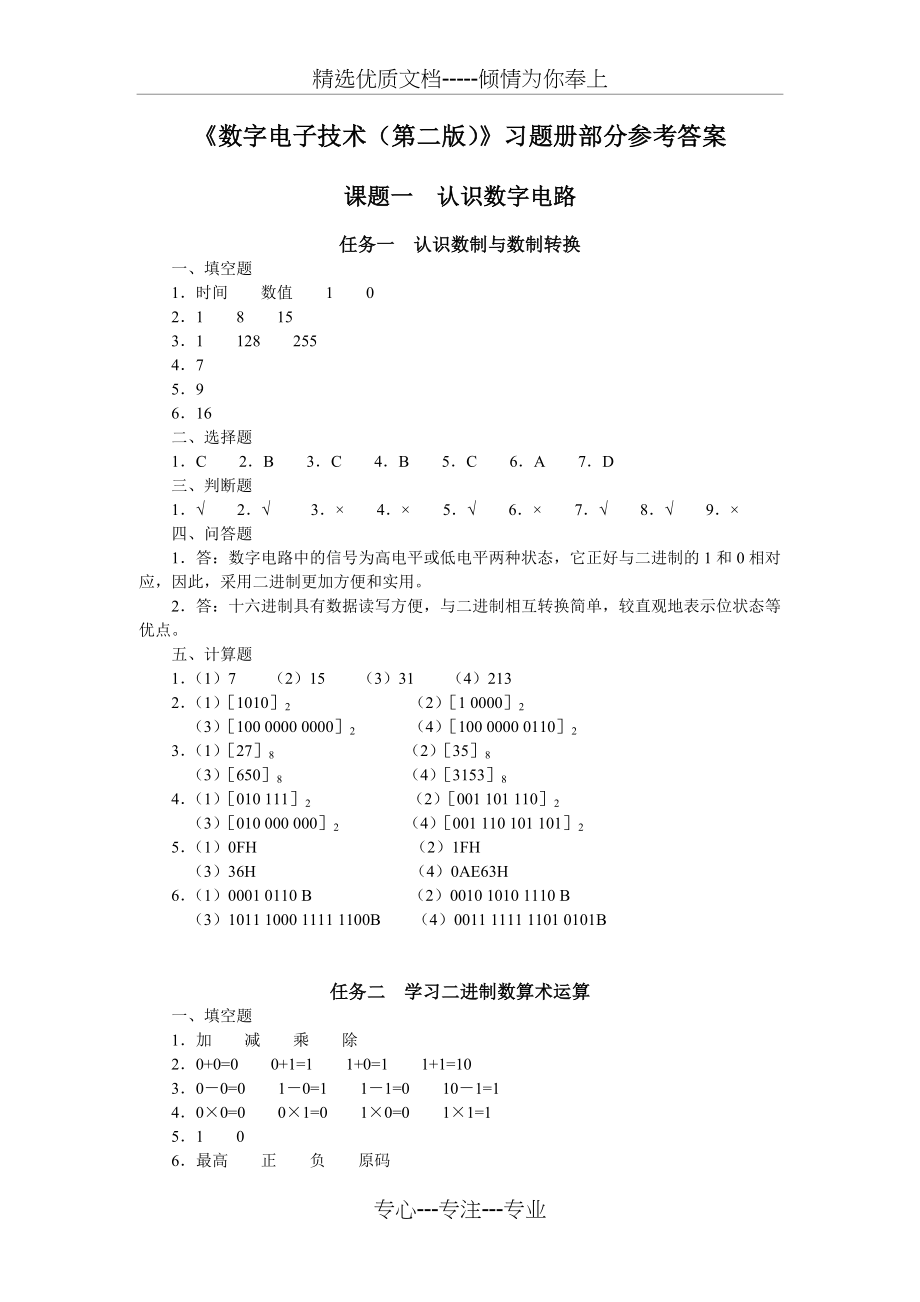

精选优质文档-----倾情为你奉上《数字电子技术（第二版）》习题册部分参考答案课题一 认识数字电路任务一 认识数制与数制转换一、填空题1．时间 数值 1 02．1 8 153．1 128 2554．75．96．16二、选择题1．C 2．B 3．C 4．B 5．C 6．A 7．D三、判断题1．√ 2．√ 3．× 4．× 5．√ 6．× 7．√ 8．√ 9．×四、问答题1．答：数字电路中的信号为高电平或低电平两种状态，它正好与二进制的1和0相对应，因此，采用二进制更加方便和实用2．答：十六进制具有数据读写方便，与二进制相互转换简单，较直观地表示位状态等优点五、计算题1．（1）7 （2）15 （3）31 （4）2132．（1）［1010］2 （2）［1 0000］2 （3）［100 0000 0000］2 （4）［100 0000 0110］23．（1）［27］8 （2）［35］8（3）［650］8 （4）［3153］84．（1）［010 111］2 （2）［001 101 110］2（3）［010 000 000］2 （4）［001 110 101 101］25．（1）0FH （2）1FH （3）36H （4）0AE63H6．（1）0001 0110 B （2）0010 1010 1110 B（3）1011 1000 1111 1100B （4）0011 1111 1101 0101B任务二 学习二进制数算术运算一、填空题1．加 减 乘 除2．0+0=0 0+1=1 1+0=1 1+1=10 3．0－0=0 1－0=1 1－1=0 10－1=14．0×0=0 0×1=0 1×0=0 1×1=15．1 06．最高 正 负 原码7．字节8．半字节9．字二、选择题1．C 2．B 3．C 4．B 5．B 6.B 7.C三、判断题1．√ 2．× 3．× 4．√四、问答题1．答：将二进制数0011移位至0110，是向左移动一位，应做乘2运算。
2．答：将二进制数1010 0000移位至0001 0100，是向右移动三位，应做除以8运算五、计算题1．（1） 1）1101 2）1 0001 1010 3）1100 0011 4）1 0001 0111（2） 1）10 1100 2）1100 1111 3）0100 0000 4）1011 1110（3） 1）11 0100 2）111 1000 3）100 0010 4）1110 0001（4） 1）111 2）0111 3）1 0100 4）1 00012．（1）+126 （2）－47 （3）－58 （4）+127（5）+111 （6）－63 （7）+0 （8）+1（9）－32 768 （10）－1 （11）+32767 （12）－32767任务三 学习二进制代码一、填空题1．图形 文字 符号 数码 二2．一组二3．44．8 4 2 15．2 4 2 16．5 4 2 17．38．100 00019．110 000110．011 000011．011 1001二、判断题 1．× 2．× 3．√ 4．√ 5．√ 6．√ 7．×三、问答题1．答：8421BCD码是用四位二进制数为一组来表示一个十进制数。
虽然在一组8421BCD码中，每位的进位也是二进制，但在组与组之间的进位，8421BCD码则是十进制2．答：格雷码的特点是任意两个相邻码之间仅有一位数码不同（包括首尾码），即从一个编码转移到下一个相邻编码时，只有一位状态发生变化，利用这一特点可以避免在转移过程中出现错码，所以是一种可靠性较高的代码四、计算题1．（1）19 （2）36 （3）57 （4）6892．（1）［0001 0000 000］8421 （2）［0001 0010 1000］8421（3）［0001 0000 0010 0100］8421 （4）［0010 0001 0000 0000］84213．（1）［1011］5421 （2）［0001 0000 ］5421（3）［0001 0000 0000］5421 （4）［0001 0010 1011］54214．（1）［1011］余3码 （2）［0100 0011］余3码（3）［0100 0011 0011］余3码 （4）［0100 0101 1011］余3码任务四 认识基本逻辑关系并测试逻辑门一、填空题1．与2．或3．非4．逻辑符号 逻辑真值表 逻辑波形图 逻辑函数式5．电源 接地6．与 或 非 异或 与非 或非二、选择题1．D 2．A 3．D 4．A 5．B、C 6．A、D三、判断题1．√ 2．× 3．√ 4．√ 5．× 6．× 7．× 8．√四、计算题1．Y=ABC 2．Y=A+B+C 3.Y=（A+B）C =AC+BC五、绘图题1． 2．3．任务五 测试TTL集成门电路一、填空题1．TTL CMOS2．体积小 质量轻 速度快 功耗低 可靠性高3．高电平 低电平 高阻态4．标准 低功耗肖特基5．负载电阻 驱动电压6．截止 转折 饱和二、选择题1．D 2．A 3．C 4．A 5．D 6．B 7．B 8．B 9．C三、判断题1．√ 2．√ 3．× 4．√ 5．√ 6．× 7．× 8．√ 9．√10．√ 11．√ 12．√ 13．√四、问答题1．答：集电极开路门（OC门）是指输出晶体管的集电极上无负载电阻，也没有连接电源。
OC门在逻辑功能上可以实现线与，即两个以上的OC门的输出端可以直接连接（通过负载电阻接电源），当某一个输出端为低电平时，公共输出端Y为低电平，即实现“线与”逻辑功能2．答：绝大多数集成电路的右下角为接地脚GND，左上角为正电源脚选用万用表R×1K量程，将万用表黑表笔接GND，红表笔依次接其他管脚，测试出各管脚的正向电阻值；再将万用表红表笔接GND，黑表笔依次接其他管脚，测试出各管脚的反向电阻值；并将所测电阻值与参考阻值对比即可任务六 测试CMOS集成门电路一、填空题1．PMOS NMOS2．高 低 小 简单 集成3．3～18V二、判断题1．√ 2．√ 3．√ 4．× 5．√ 6．√三、问答题1.答：因为CMOS器件用一层极薄的二氧化硅材料作为电极的绝缘层，输入电阻非常大，使得栅极上的感应电荷不易泄漏，栅极只要有少量的电荷，便可产生较高的电压，绝缘层易被击穿而损坏所以CMOS集成电路容易受静电影响而损坏2．答：不使用的CMOS器件要将电极短路存放，CMOS器件应插在导电泡沫橡胶上或用锡箔纸包好3．答：在未加电源电压的情况下，不允许在CMOS集成电路输入端接入信号。
开机时，应先加电源电压；关机时，应先关掉输入信号，再切断电源CMOS集成电路输出端不允许与UDD或USS直接短接任务七 测试集成门电路的逻辑功能一、填空题1．R×1k挡2．5.0 极性3．左4．带电5．断电二、问答题1．答：TTL电路的高电平输出电流IOH远远小于低电平输出电流IOL，因此，当负载要求提供较大电流时，应当用TTL 电路的低电平去驱动负载 2．答：CMOS电路的高电平输出电流IOH和低电平输出电流IOL通常是相等的，因此CMOS 电路的高、低电平都可以去驱动负载3．答：CMOS电路的高电平值往往高于TTL电路的高电平值，因此用TTL电路去驱动CMOS电路时，必须将TTL的输出电平升高4．答：用CMOS电路去驱动TTL电路时，主要是提高CMOS电路的驱动电流任务八 化简逻辑函数一、填空题1．0 12．03．14．A5．16．A7．18．09．A10．A二、选择题1．B 2．D 3．A三、判断题1．× 2．× 3．×四、问答题1．答：因为逻辑函数式越简单与之对应的逻辑电路越容易建立，使用器件越少，可靠性越高2．答：最简“与或”逻辑函数式的标准是：（1）乘积项的个数最少；（2）每个乘积项中的逻辑变量数最少。
3．答：包含全部变量的乘积项称作逻辑函数的最小项4．答：（1）处于同一行（列）或同一行（列）两端的两个相邻小方格，可圈为一组，同时消去一对不同的变量2）4个小方格组成一个大方块，或组成一行（列），或在相邻两行（列）的两端，或处于4个角，可以圈为一组，同时消去两对不同的变量3）8个小方格组成一个长方形，或处于两边的两行（列），可以圈为一组，同时消去三对不同的变量五、证明题1．（1）A·A=A表1-4变量逻辑式左边逻辑式的右边AA·AA000111（2）A·=0表1-5变量运算过程逻辑式左边逻辑式的右边AA·001001000（3）A+=1表1-6变量运算过程逻辑式左边逻辑式的右边AA+101111011（4）A+1=1表1-7变量逻辑式左边逻辑式的右边AA+11011111（5）A+A=A表1- 8变量逻辑式左边逻辑式的右边AA+AA000111（6）A+AB=A表1- 9变量运算过程逻辑式的左边逻辑式的右边ABABA+ABA00000010001001111111（7）A（A+B）=。
