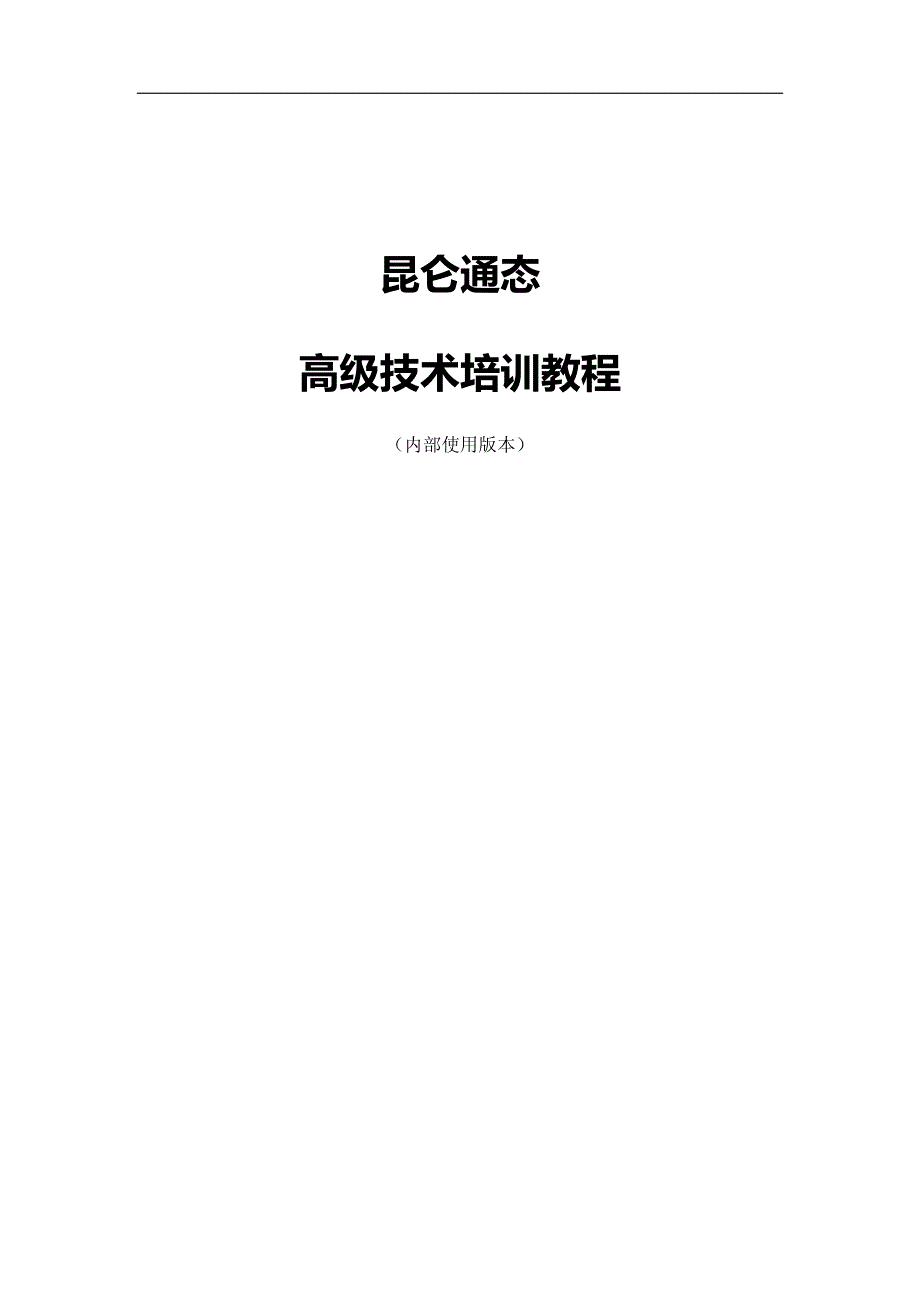

昆仑通态 高级技术培训教程 （内部使用版本） 修改日志修改日志 日期 版本 修改人 修改内容 2014-3-3 V1.0 王倩 第一版定稿 目录目录 第一章第一章 显示和存盘显示和存盘 5 第第 1 节节 数据准备数据准备 5 第第 2 节节 实时报表实时报表 7 第第 3 节节 历史报表历史报表 10 1.3.1 数据存盘 . 10 1.3.2 历史报表 12 第第 4 节节 实时曲线实时曲线 16 第第 5 节节 历史曲线历史曲线 18 第第 6 节节 U 盘导出盘导出 21 1.6.1 U 盘导出函数 21 1.6.2 U 盘导出功能 22 第二章第二章 权限和安全权限和安全 24 第第 1 节节 用户权限用户权限 24 第第 2 节节 窗口权限窗口权限 27 2.2.1 利用按钮构件权限 . 27 2.2.2 利用用户登录函数 . 29 第第 3 节节 工程密码工程密码 31 第第 4 节节 运行期限运行期限 32 2.4.1 窗口和变量准备 . 32 2.4.2 编写功能脚本 . 33 第第 5 节节 下载安全下载安全 37 第三章第三章 配方组态配方组态 39 第第 1 节节 配方使用配方使用 39 第第 2 节节 配方修改配方修改 43 第四章第四章 策略和脚本策略和脚本 46 第第 1 节节 启动策略启动策略 46 第第 2 节节 循环策略循环策略 48 4.2.1 实例 1：定时控制 48 4.2.2 实例 2：定点控制 50 第第 3 节节 事件策略事件策略 53 第第 4 节节 用户策略用户策略 56 第五章第五章 Modbus 协议应用协议应用 . 60 第第 1 节节 Modbus 协议概述协议概述 . 60 第第 2 节节 Modbus 驱动介绍驱动介绍 . 61 第第 3 节节 Modbus 数据转发数据转发 . 62 第一章第一章 显示和存盘显示和存盘 MCGS 软件提供了丰富的报表和曲线功能，用以实现实时报表、历史报表、 实时曲线、历史曲线等功能，本章主要学习这些功能的组态方法，其中讲到了模 拟设备的应用，实时报表、实时曲线显示，如何实现数据的存盘，存盘数据如何 生成历史报表和历史曲线，最后还会实际操作人机界面中存盘数据的 U 盘导出 功能。
第第1节节 数据准备数据准备 模拟设备是 MCGS 软件中，可以根据设置的参数产生一组模拟曲线数据的 特殊设备驱动， 以供用户调试工程使用 可以产生标准的正弦波， 方波， 三角波， 锯齿波信号，且其幅值和周期都可以任意设置我们首先添加模拟设备，产生一 组正弦信号 1. 添加驱动 在工作台中激活设备窗口，双击进入设备组态画面，点击工具条 中的打开“设备工具箱” 打开“设备工具箱”上的“设备管理”按钮，在 通用设备分类下，找到“模拟设备” ，添加到选定设备中 图 1-1-1 在“设备工具箱”中的双击“模拟设备” ，驱动即被添加到设备窗口中驱 动添加完成后显示效果如下图所示 图 1-1-2 2. 连接变量 双击“设备 0--[模拟设备]”打开“设备编辑窗口” 点击按钮， 打开“快速连接”对话框将通道个数修改为 2 个，确认 图 1-1-3 驱动的通道 0 和通道 1 分别连接了两个变量 Data00、Data01 图 1-1-4 点击“设置设备内部属性”的扩展按钮，将通道 1 的正弦信号周期修改为 20 秒 图 1-1-5 图 1-1-6 点击按钮，软件出现“添加数据对象”的提示，点击“全部添 加” ，即可将 Data00 和 Data01 两个数据对象在 MCGS 组态工程中进行定义。
图 1-1-7 至此，数据准备部分已经完成点击“启动设备调试”按钮，可以看到模拟 设备按照正弦信号产生的调试数据 图 1-1-8 第第2节节 实时实时报表报表 实时报表是对变量瞬时值的反映， 通常用于将当前时间的数据变量按一定报 表格式显示和打印出来实时报表可以通过 MCGS 系统的自由表格构件组态实 现这一节，我们要通过自由表格构件实现一个简单的实时报表的功能 1. 添加自由表格 (1)进入用户窗口，点击“新建窗口” ，修改窗口名字为“报表” (2)双击打开“报表”用户窗口，点击打开“工具箱” ，选取自由表格构 件图标，在桌面适当位置，绘制一个表格 图 1-2-1 (3)双击表格进入编辑状态，通过表格编辑条，将表格调整 为 2 行 2 列 (4)自由表格改变单元格大小的方法和微软 EXCEL 表格的编辑方式相同， 即： 在编辑状态，把鼠标指针移到 A 与 B 或 1 与 2 之间，当鼠标指针呈分隔线形状 时，拖动鼠标至所需大小即可 图 1-2-2 2. 变量链接 (1)双击表格进入编辑状态在 A 列的两个单元格中分别输入：变量 1、变 量 2 图 1-2-3 (2)在 B 列中，选中变量 1 对应的单元格，单击右键。
从弹出的下拉菜单中 选取“连接”项如下图 1-2-4 所示自由表格进入连接模式，表格的行号和列 号后面加“*” ，如图 1-2-5 所示 图 1-2-4 图 1-2-5 (3)在 B1 单元格点击右键， 弹出的变量选择对话框选择 Data00 变量 同样， 在 B2 单元格选择 Data01 变量 图 1-2-6 (4)至此，自由表格的组态结束我们已经完成了一个简单的实时报表的组 态模拟运行程序，可以看到实时报表实时显示 Data00 和 Data01 的当前值效 果图如下所示： 图 1-2-7 第第3节节 历史历史报表报表 历史报表通常用于从历史数据库中提取数据记录， 并以一定的格式显示历史 数据实现历史报表有两种方式： 第一种是用动画构件中的“历史表格”构件； 第二种是用动画构件中的“存盘数据浏览”构件 本节，我们以使用率更高的“历史表格”构件为例，来讲解如何实现历史报 表功能 1.3.1 数据存盘数据存盘 MCGS 把数据的存盘处理作为数据对象的一个属性，封装在变量的属性中 在 MCGS 嵌入版中，需要用组对象类型的变量进行存盘组对象类型是 MCGS 引入的一种特殊类型的数据对象， 类似于一般编程语言中的数组和结构体，用于 把相关的多个数据对象集合在一起，作为一个整体来定义和处理。
我们要实现 Data00 和 Data01 两个数据对象的定时存盘功能具体操作步骤 如下： (1)点击进入实时数据库，点击右侧的按钮，在 实时数据库中新建一个数据对象 双击打开数据对象的属性设置页，对象名称修 改为“数据组” ，对象类型修改为“组对象” 图 1-3-1 (2)打开数据对象属性设置页的 “组对象成员” 子页， 将需要存盘的 Data00、 Data01 两个数据对象添加到组对象成员中 图 1-3-2 (3)打开数据对象属性设置页的“存盘属性”子页，设置存盘为定时存盘， 存盘周期为 10 秒点击“确认”按钮 图 1-3-3 至此，Data00 和 Data01 两个数据对象的定时存盘功能我们就完成了在实 时数据库中，在存盘列我们可以看到“数据组”组对象的存盘信息 图 1-3-4 1.3.2 历史报表历史报表 MCGS 软件的历史表格构件主要功能是连接存盘数据源， 运行时动态的显示 存盘数据源中的存盘记录的值 可以多页显示和单页显示，并可以实现按照时间 条件或是数值条件进行查询的功能 本节，我们实现用历史表格构件实现多页显 示“数据组”组对象的存盘数据 1. 添加历史曲线 (1)进入“报表”用户窗口。
(2)在“工具箱”中选取历史表格构件图标，在桌面适当位置，绘制一个 表格将表格调整为 10 行 3 列 图 1-3-5 (3)双击表格进入编辑状态 在第一列的三个单元格中分别输入： 存盘时间、 变量 1、变量 2 图 1-3-6 2. 连接数据源 (1)选中 C1R2 至 C3R10 所有单元格，在选中的单元格区域单击右键从弹 出的下拉菜单中选取“连接”项如下图 1-3-7 所示历史表格进入连接模式， 表格的行号和列号后面加“*” ，如图 1-3-8 所示 图 1-3-7 图 1-3-8 (2)点击菜单栏中的“表格”菜单，选择“合并表元”项，所选单元格区域 会出现反斜杠 图 1-3-9 (3)双击反斜杠区域，弹出数据库连接设置对话框，具体设置如下： 基本属性页中，连接方式选取：在指定的表格单元内，显示满足条件的 数据记录；按照从上到下的方式填充数据行；显示多页记录 图 1-3-10 数据来源页中，选取组对象对应的存盘数据；组对象名为：数据组 图 1-3-11 显示属性页中，点击“复位”按钮 图 1-3-12 时间条件页中， 排序列名： MCGS_TIME； 降序； 时间列名： MCGS_TIME； 所有存盘数据。
图 1-3-13 (4)至此，历史曲线的功能组态已经完成最后，我们需要在“报表”窗口 的循环脚本中，调用窗口的 Refresh 方法，以使历史表格构件定时装载数据，实 现自动刷新 图 1-3-14 模拟运行程序， 可以看到历史报表显示数据组组对象的存盘数据实时报表 和历史报表的对比显示效果图下所示： 图 1-3-15 第第4节节 实时实时曲线曲线 实时曲线构件是从实时数据库中读取数据， 用曲线显示一个或多个数据对象 数值的动画图形，实时记录数据对象值的变化情况本节，我们学习用实时曲线 构件显示 Data00 和 Data01 两个数据对象的趋势图 操作步骤如下： (1)进入用户窗口，点击“新建窗口” ，修改窗口名字为“曲线” (2)双击打开 “曲线” 用户窗口， 在 “工具箱” 中选取实时曲线构件图标， 在桌面适当位置，添加实时曲线 图 1-4-1 (3)双击实时曲线，打开实时曲线构件属性设置对话框，具体设置如下： 在基本属性页中，默认设置不需要修改 在标注属性页中，时间单位设为秒钟，最大值修改为 1000，其它不变 图 1-4-2 在画笔属性页中，设置： 曲线 1 对应的表达式设为 Data00，颜色为蓝色； 曲线 2 对应的表达式设为 Data01，颜色为红色。
图 1-4-3 (4)实时曲线设置完成 模拟运行可以看到周期为 10 秒的 Data00 的正弦曲线 和周期为 20 秒的 Data01 的正弦曲线效果图如下： 图 1-4-4 第第5节节 历史曲线历史曲线 MCGS 软件中历史曲线是将存盘数据从数据库中读出，以时间为 X 轴，数 据值为 Y 轴进行曲线绘制工艺上，历史曲线主要用于事后查看数据的状态变 化趋势和总结规律 本节， 我们要用历史曲线构件将数据组中的 Data00 和 Data01 两个数据对象的存盘数据的趋势图进行显示 1. 添加历史曲线 (1)进入“曲线”用户窗口 (2)在“工具箱”中选取历史曲线构件图标，在桌面适当位置绘制一个历 史曲线构件 图 1-5-1 (3)在历史曲线矩形框的下方有一排按钮，按钮上有前进、后退、快进、快 退、到最后、到最前以及曲线设置和时间设置按钮这些按钮是历史曲线操作的 缺省按钮 2. 添连接数据源 (1)双击历史曲线构件， 打开历史曲线构件属性设置对话框， 进行如下设置： 在基本属性页中，将背景颜色设为白色； 在存盘数据页中，历史存盘数据来源选择组对象对应的存盘数据，并在 下拉菜单中选择数据组； 图 1-5-2 在标注设置页中，坐标长度修改为 10，时间单位修改为分； 图 1-5-3 在曲线标识页中： 选中曲线 1，曲线内容设为 Data00，曲线颜色设为蓝色，最大值 设为 1000，实时刷新修改为 Data00；其它不变； 图 1-5-4 同样，选中曲线 2，曲线内容设为 Data01，曲线颜色设为红色， 最大值设为 1000，实时刷新修改为 Data01；其它不变。
在高级属性页中，勾选上运行时自动项 (2)至此，我们就将历史曲线的组态工作完成了。
