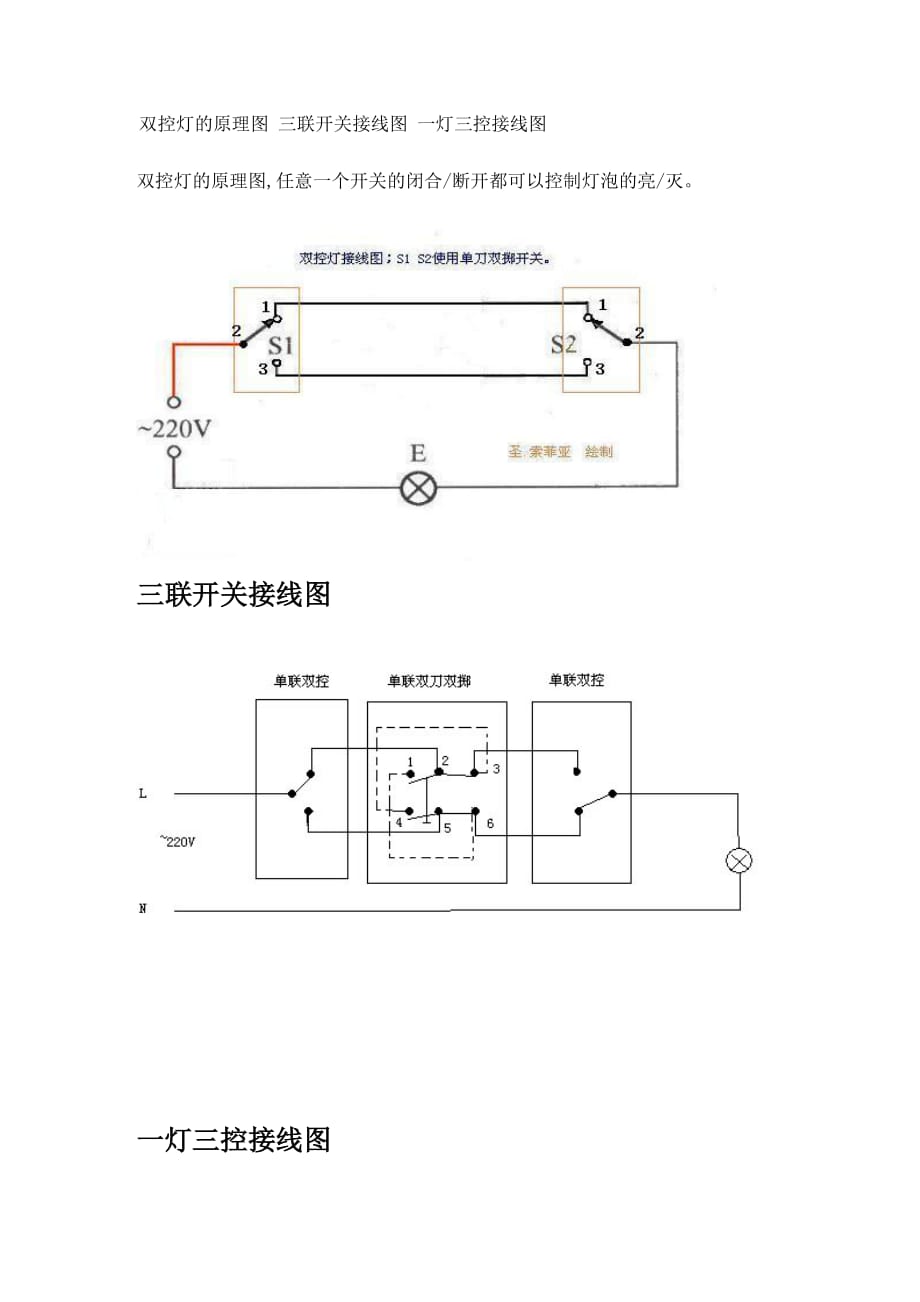

双控灯的原理图-三联开关接线图-一灯三控接线图

双控灯的原理图 三联开关接线图 一灯三控接线图双控灯的原理图,任意一个开关的闭合/断开都可以控制灯泡的亮/灭三联开关接线图一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了接线可看下面的原理图：一开5孔插座接线分为两种1、开关不控制插座，而是接照明——2 开关不接照明，而是控制插座——是要用开关控制插座吗？ 1、先用试电笔找出火线 2、关掉插座电源 3、将火线接入开关2个孔中的一个，再从另一个孔中接出一根2.5MM2绝缘线接入下面的插座3个孔中的L孔内接牢 4、找出零线直接接入插座3个孔中的N孔内接牢 5、找出地线直接接入插座3个孔中的E孔内接牢 注意：零、地线不能接错(一般面对插座左零右火上接地，否则插上用电设备，一开就会跳闸 声光双控延时开关及其原理一、设计任务如下图，设计一个声光控制开关，用声音和光照同时控制，当光线很暗的时候有声音触发就打开开关（控制一个6v/100mA小灯泡负载），开关延迟时间在5-15秒之间可以调整。

当光线较强的时候声控不起作用用驻极体话筒；光敏电阻；晶体管；定时器555；发光二极管；电阻、电容器、二极管若干 这些元件做成 等帮助呀 懂的来 可以加分 给个设计好的电路图和原理非物质文化遗产是指各族人民世代传承的，与群众生活密切相关的各种传统文化表现形式和文化空间，包括民俗活动、表演艺术、传统知识和技能以及与之相关的器具、实物、手工制品等5。
