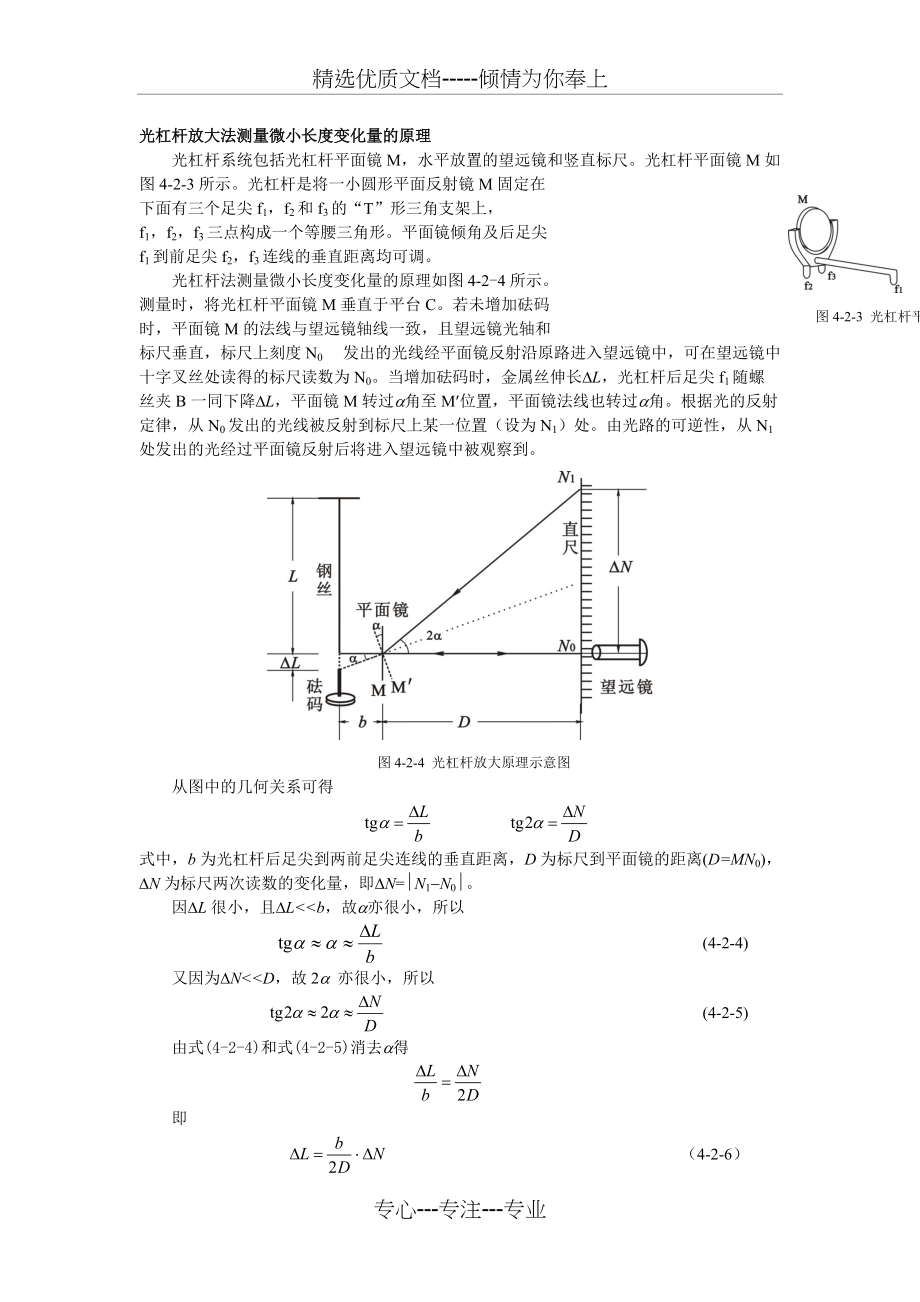

精选优质文档-----倾情为你奉上光杠杆放大法测量微小长度变化量的原理图4-2-3 光杠杆平面镜示意图光杠杆系统包括光杠杆平面镜M，水平放置的望远镜和竖直标尺光杠杆平面镜M如图4-2-3所示光杠杆是将一小圆形平面反射镜M固定在下面有三个足尖f1，f2和f3的“T”形三角支架上，f1，f2，f3三点构成一个等腰三角形平面镜倾角及后足尖f1到前足尖f2，f3连线的垂直距离均可调光杠杆法测量微小长度变化量的原理如图4-2-4所示测量时，将光杠杆平面镜M垂直于平台C若未增加砝码时，平面镜M的法线与望远镜轴线一致，且望远镜光轴和标尺垂直，标尺上刻度N0 发出的光线经平面镜反射沿原路进入望远镜中，可在望远镜中十字叉丝处读得的标尺读数为N0当增加砝码时，金属丝伸长DL，光杠杆后足尖f1随螺丝夹B一同下降DL，平面镜M转过a角至M¢位置，平面镜法线也转过a角根据光的反射定律，从N0发出的光线被反射到标尺上某一位置（设为N1）处由光路的可逆性，从N1处发出的光经过平面镜反射后将进入望远镜中被观察到图4-2-4 光杠杆放大原理示意图从图中的几何关系可得 式中，b为光杠杆后足尖到两前足尖连线的垂直距离，D为标尺到平面镜的距离(D=MN0)，DN为标尺两次读数的变化量，即DN=½N1-N0½。
因DL很小，且DL< 合并式(4-2-6)和式(4-2-3)，得出光杆杠放大法测量杨氏模量Y的公式为 (4-2-8)专心---专注---专业。
合并式(4-2-6)和式(4-2-3)，得出光杆杠放大法测量杨氏模量Y的公式为 (4-2-8)专心---专注---专业。
