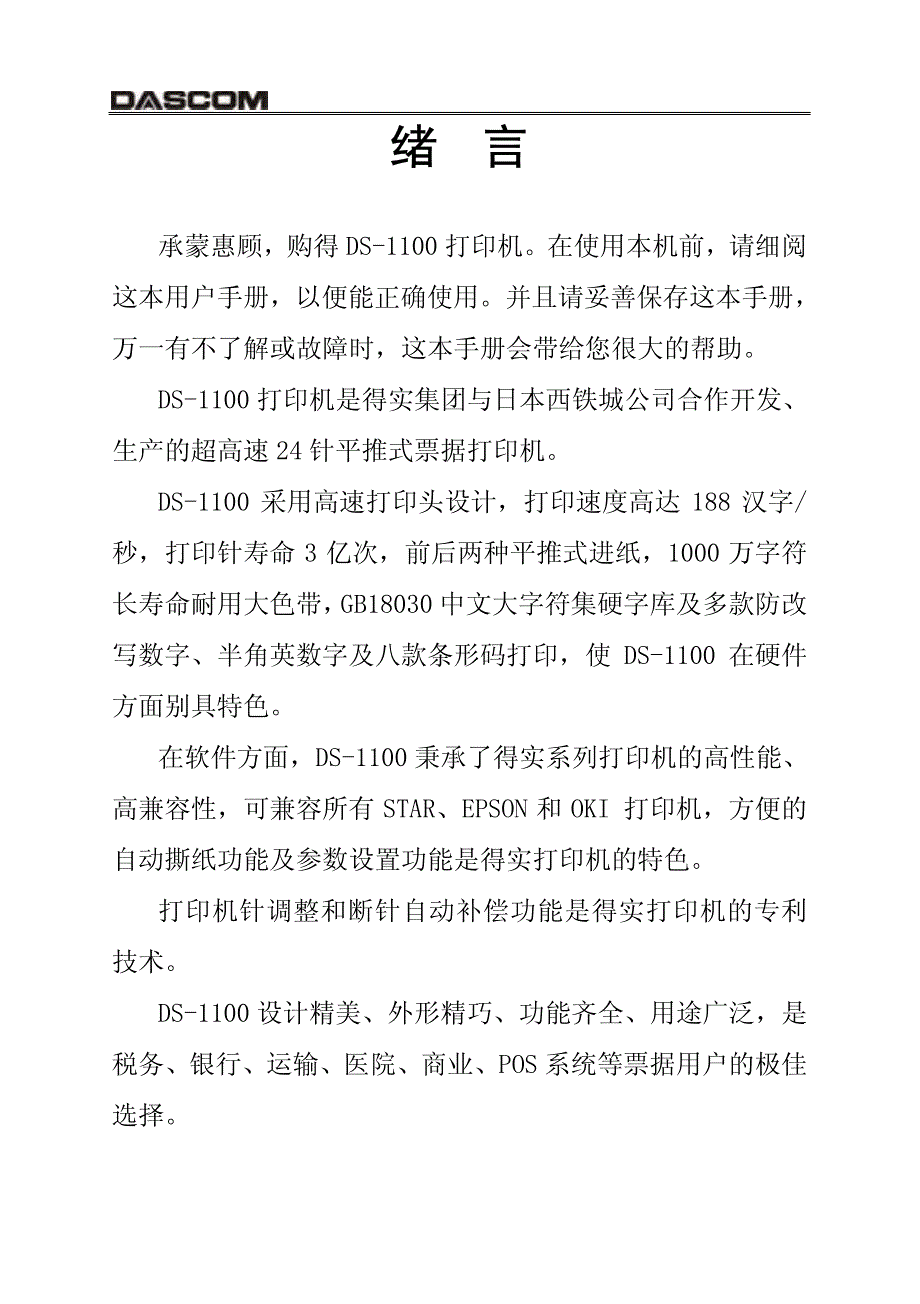

绪 言 绪 言 承蒙惠顾，购得 DS-1100 打印机在使用本机前，请细阅 这本用户手册，以便能正确使用并且请妥善保存这本手册， 万一有不了解或故障时，这本手册会带给您很大的帮助 DS-1100 打印机是得实集团与日本西铁城公司合作开发、 生产的超高速 24 针平推式票据打印机 DS-1100 采用高速打印头设计，打印速度高达 188 汉字/ 秒，打印针寿命 3 亿次，前后两种平推式进纸，1000 万字符 长寿命耐用大色带， GB18030 中文大字符集硬字库及多款防改 写数字、半角英数字及八款条形码打印，使 DS-1100 在硬件 方面别具特色 在软件方面，DS-1100 秉承了得实系列打印机的高性能、 高兼容性，可兼容所有 STAR、EPSON 和 OKI 打印机，方便的 自动撕纸功能及参数设置功能是得实打印机的特色 打印机针调整和断针自动补偿功能是得实打印机的专利 技术 DS-1100 设计精美、外形精巧、功能齐全、用途广泛，是 税务、银行、运输、医院、商业、POS 系统等票据用户的极佳 选择 1 目录 目录 第 1 章第 1 章 安装打印机安装打印机 ..................................... 1-1..................................... 1-1 1.1 开箱和检查 ...................................... 1-1 1.2 放置打印机 ...................................... 1-2 1.3 打印机部件 ...................................... 1-3 1.4 安装和更换色带盒 ................................ 1-5 1.5 打印机和主机连接 ................. 错误！未定义书签。
错误！未定义书签 1.6 连接电源 ........................................ 1-6 1.7 安装打印驱动程序 ............................... 1-10 第 2 章第 2 章 纸的安装和使用纸的安装和使用 ................................. 2-1................................. 2-1 2.1 选纸 ............................................ 2-1 2.2 调校打印头间隙 .................................. 2-1 2.3 装入单页纸 ...................................... 2-2 2.4 装入链式纸 ...................................... 2-4 第 3 章第 3 章 控制面板控制面板 ....................................... 3-1....................................... 3-1 3.1 按钮及其指示灯 .................................. 3-1 3.2 开机功能 ........................................ 3-4 3.3 组合功能 ........................................ 3-7 第 4 章第 4 章 参数设置参数设置 ....................................... 4-1....................................... 4-1 4.1 如何选择打印机参数设置 .......................... 4-1 4.2 如何进行参数设置 ................................ 4-2 4.3 如何进行双向测试及纵向校正 ..................... 4-18 4.4 如何进行打印针自动调整设置 ..................... 4-22 4.5 如何进行打印针补偿设置 ......................... 4-24 4.6 票据通设置和使用 ............................... 4-26 4.7 如何恢复出厂参数设置 ........................... 4-29 第 5 章第 5 章 故障和保养故障和保养 ..................................... 5-1..................................... 5-1 5.1 故障处理 ........................................ 5-1 5.2 保养与维护 ...................................... 5-6 2 第 6 章第 6 章 规格规格 ........................................... 6-1........................................... 6-1 6.1 打印机规格 ...................................... 6-1 6.2 接口接头引脚 .................................... 6-4 6.3 字符集 .......................................... 6-8 6.4 控制码摘要表 ................................... 6-14 6.4.1 ESC/P和LQ仿真控制码摘要表 .................. 6-14 6.4.2 OKI仿真控制码摘要表 ........................ 6-18 3 安全规范 安全规范 使使 用用 注注 意意 事事 项项 为了避免受到电击和伤害及防止损坏打印机， 在接上电源之前， 务 请注意以下重要事项： ? 请仔细阅读有关操作手册。
? 确保电源的电压值与打印机所规定的电压值一致， 只能使用符 合有关电压的插座 ? 为保证安全操作， 三脚插头必须插进三孔交流电源插座中， 其 中地线必须有效接地 ? 电源延长线必须为三芯及正确连接以提供接地 ? 如果插头不能插进交流电源插座，更换合适的电源插座 ? 打印机必须平放在固定的台面上 ? 防止及避免震动、碰撞、高温和阳光直射等 ? 勿将打印机置于潮湿的环境中， 勿让任何液体和雨水沾湿打印 机 ? 请勿接触打印头外壳以防止高温伤害 ? 联机时， 请先关闭打印机和计算机的电源， 选用适合的联机电 缆将打印机和计算机连接起来并锁定卡口和旋紧螺丝 ? 如需清洁打印机， 应先关闭电源开关， 从电源插座拔掉电源插 头用软棉绒布沾少量中性清洁剂或酒精，轻抺打印机外部 ? 如遇打印机发生故障， 除认可的合格技术员外， 不可擅自进行 维修工作 安装打印机 1-1 第1章 安装打印机第1章 安装打印机 1.1 开箱和检查开箱和检查 打开纸箱，对照下图检查箱内部件和附件是否齐全如果有任何 部件遗失，请与卖方联系 注意：使用之前，请先取出打印头固定板，保留原包装盒及包装 物材料以备以后使用。
注意：使用之前，请先取出打印头固定板，保留原包装盒及包装 物材料以备以后使用 ? 附件 附件 安装打印机 1-2 1.2 放置打印机放置打印机 在安装打印机之前，首先要确定一个合适的地方放置打印机 这里“合适的地方”是指： ? 请将打印机平放在工作台上 ? 避免将打印机置于过热、过度潮湿和灰尘过多的地方 ? 接上稳定电源，避免与电冰箱之类大功率或有干扰的电器同 一电源 ? 关掉打印机后才能拔掉插头，打印机应最好放置在接近插座 的地方，便于使用 ? 打印机应放置在走纸空间足够的地方 ? 如果用打印机并行接口连接，确保电缆长度在 2 米范围内 用 RS-232C 连接，可选 SPC-32K 转换器，连接距离可在 15 米以内 安装打印机 1-3 1.3 打印机部件打印机部件 要熟悉打印机部件及功能，请参阅下一页 安装打印机 1-4 间隙调杆： 间隙调杆： 控制打印色度，调校打印头间隙，以配合纸张厚度 导 纸 板： 导 纸 板： 调整单页纸的位置，便于打印机检查打印纸是否插 入，保证正确安装 入 纸 槽： 入 纸 槽： 插入单页纸。
打 印 头： 打 印 头： 24 根打印针及其驱动部分组成 面 盖： 面 盖： 保护打印头及其它内部部件并降低噪音 控制面板： 控制面板： 表示打印机状态，可对打印机功能进行多种简易操 作 送纸调杆： 送纸调杆： 该调杆有两个位置，向前用于链式纸，向后用于单 页纸 送纸旋钮： 送纸旋钮： 手动送纸 电源开关： 电源开关： 电源开或关 色 带 盒： 色 带 盒： 内装打印色带 链 轮： 链 轮： 控制链式纸移动 电 电 源 线： 源 线： 连接打印机和电源插座 接 口： 接 口： 连接计算机与打印机 安装打印机 1-5 1.4 安装和更换色带盒安装和更换色带盒 安装和更换色带盒步骤如下： 1、 关掉打印机电源 2、 先把面盖揭起，如下图所示 3、 将间隙调杆拨至最大位置，以便打印头和打印锟之间的间隙 处于最大值，即“换色带”“换色带”的位置，如下图所示 安装打印机 1-6 4、 更换新色带盒之前，请先拿开旧色带盒如下图所示，用双 手的食指压住色带盒上中央的卡片，往外推动，从机架上取 下色带盒 注意：当第一次安装新色带盒时，应跳过此步骤，直接进行 第 5 步骤。
注意：当第一次安装新色带盒时，应跳过此步骤，直接进行 第 5 步骤 5、 沿顺时针方向转动色带盒上的旋钮，确保色带已被拉紧 安装打印机 1-7 6、 将色带盒从机架两边的凹槽插入，使色带盒两边的卡扣卡在 机架上，将色带夹在打印头和色带保护片中间，并转动色带 盒上旋钮，使色带盒卡紧在机架上，如下图所示 7、 确保色带已夹在打印头和色带保护片中间，色带盒已固定在 机架的适当位置，如下图所示 安装打印机 1-8 8、 再次转动色带盒上旋钮，确保色带已被拉紧 9、 把面盖小心盖好打印机正常工作时，盖上面盖可以隔离灰 尘，同时减低打印时产生的噪音，打开面盖仅是为了更换色 带及进行调整 10、 将间隙调杆拨至原来的位置，以便打印头和打印锟的间隙恢 复到原始状态 1.5 打印机和主机连接打印机和主机连接 使用标准并行接口电缆连接打印机和计算机， 就 PC 或兼容计算机 来说，即使用 25 芯 D 型插头连接计算机，并用另一端 36 芯 Centronics 插头与打印机相连，如果将打印机连到另外一种计算 机上，请参阅接口配置请按如下步骤连接打印机与主机： 1、 关掉打印机及计算机电源。
2、 按下图所示将接口电缆连到打印机上，确保插头插紧用接 口两边的扣杆把电缆插头扣紧至听到接口电缆卡紧的响声 3、 将接口电缆另一端连到计算机上， 连接步骤按主机手册指示 注意：打印机开始工作时。
