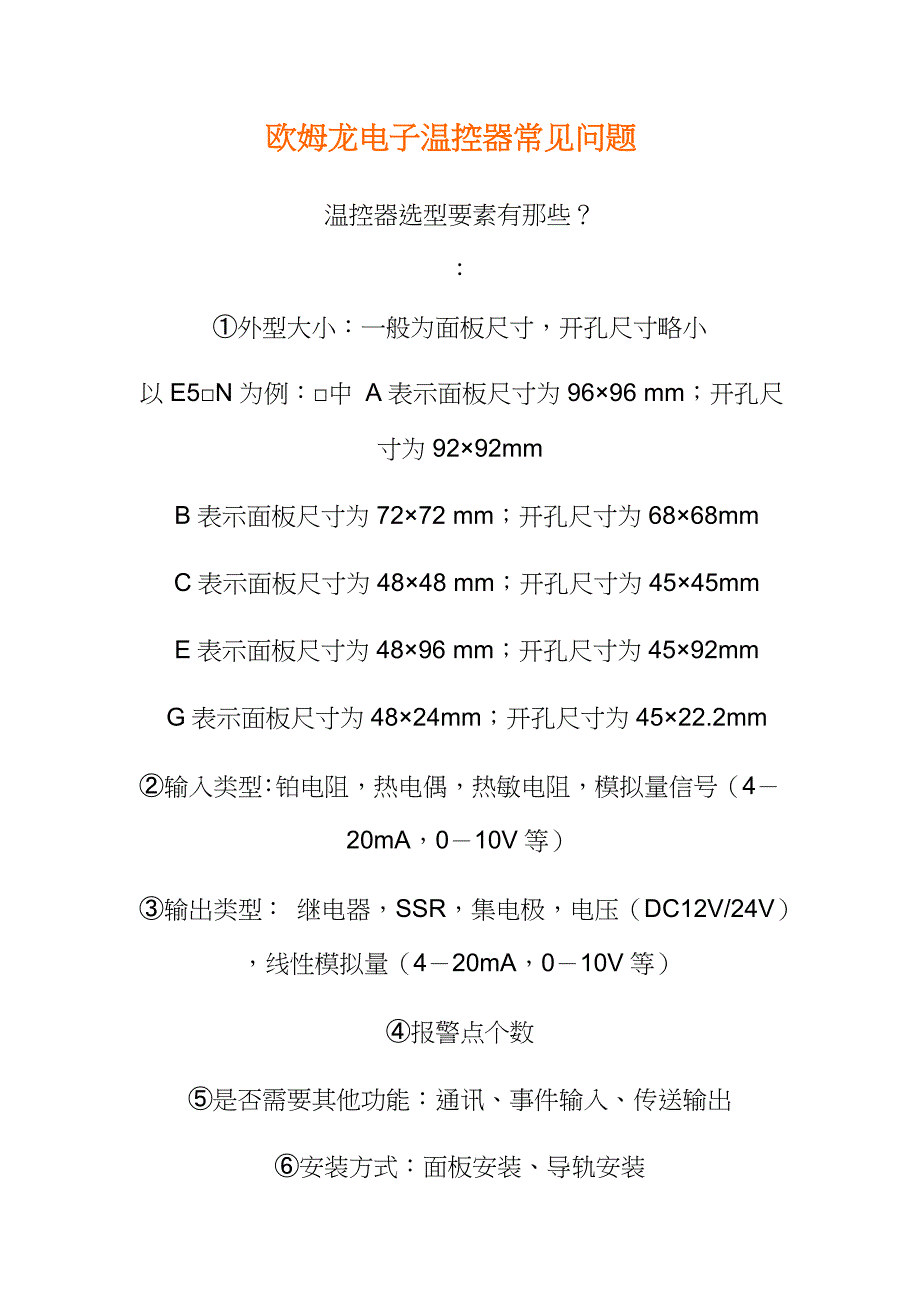

欧姆龙电子温控器常见问题欧姆龙电子温控器常见问题 温控器选型要素有那些？ ：①外型大小：一般为面板尺寸，开孔尺寸略小以 E5□N 为例：□中 A 表示面板尺寸为 96×96 mm；开孔尺寸为 92×92mmB 表示面板尺寸为 72×72 mm；开孔尺寸为 68×68mmC 表示面板尺寸为 48×48 mm；开孔尺寸为 45×45mmE 表示面板尺寸为 48×96 mm；开孔尺寸为 45×92mmG 表示面板尺寸为 48×24mm；开孔尺寸为 45×22.2mm②输入类型：铂电阻，热电偶，热敏电阻，模拟量信号（4－20mA，0－10V 等）③输出类型： 继电器，SSR，集电极，电压（DC12V/24V），线性模拟量（4－20mA，0－10V 等）④报警点个数⑤是否需要其他功能：通讯、事件输入、传送输出⑥安装方式：面板安装、导轨安装EJ1 和 G3ZA 进行通讯，但是 CX-THERMO 无法识别G3ZA 是为什么？ ：请按照如下 5 步操作：① EJ1 的 SW2-7 开关要设置成 ON；② 通讯电缆是否使用 EJ1C-CBLA050；③ G3ZA 的 SW2 设置成 3；④ CX-THERMO 里面要先执行“RESET UNIT CONFIGURATION”,然后再“SOFTWARE RESET”；温控器一上电℃闪烁，这是什么原因？如何消除？：主要是因为以下原因：① 温控器使用了 PID 控制标准控制，并且 ST 功能设置为On 了；以下情况会 ST 整定a．当前值和设定值的差值超出 ST 稳定状态范围；b．温控器断电上电。
可以采取以下方案：② 如果不想 PID 参数因为现场环境值和设定值变化而变化的话，在初始菜单中，将 ST 置为 Off 即可；③ 到高级功能菜单里面把 ST 稳定状态范围调节到客户要求范围内温控器有的菜单选不到，是怎么回事？：主要有以下几种原因：① 是否设置了菜单保护；② 相应功能是否使能，例如：P,I,D 三个参数一定要设置成 PID 控制才能选到；③ 相应功能硬件是否配置，例如：通讯菜单一定要配置了通讯模块才能选到；④ 使用的是 E5_N（第二代、第三代）或者是 E5_R 的温控器在 CX-Thermo 软件中，使用了 Parameter mask editor（参数隐藏功能）温控器为什么选不到 AT 和 P、I、D 这几个参数？：主要原因如下：① 温控器没有 PID 控制功能；② 控制模式菜单设置的是 ON/OFF 控制；③ 在 STOP 状态下可以采取以下对策：① 更换有 PID 控制的温控器；② 将控制模式设置成 PID 模式；③ 通过菜单或者 A/M 按键将运行模式设置为 run。
加热器已经断线，但是 HBA 输出点没有输出，是什么原因？：主要会有以下几种可能：① SUB 点是否分配成 HBA 输出；② HBA 功能没有使能；③ 是否正确设置电流门槛值；④ 是否配置专用 CT；⑤ 加热器电缆是否正确穿绕 CT；⑥ CT 输出信号是否正常测温体导线是否可以延长？：导线可以延长测温体主要分两种：热电偶和铂电阻① 热电偶：为了能正常使用，请务必使用专用的补偿导线，即使用哪家公司的热电偶，请一定要使用该公司生产的该类型热电偶补偿导线Omron 的热电偶补偿导线最大长度根据产品有所不同，通常使用的有 8m 的，但是也可以生产其他长度的产品，具体的要与销售公司取得联系② 铂电阻：导线延长的时候要注意以下三点：a．延长导线需要用同一种材质；b．延长导线的长度要一样；c．延长导线的粗细要一样温控器做加热控制，设置都正确，温控器上电之后负载不动作，是什么原因？：主要有以下 3 种情况：① 温控器在 STOP 状态；② 温控器是继电器输出的，控制输出侧没有接电源；③ 温控器没有配控制输出模块；④ 设置错误。
措施：① 在运行菜单，找到 r-s 这个菜单，将 stop 设置为 run即可；② 由于是继电器输出的，是干接点信号，因此需要在回路中串联电源；③ 增加控制输出模块；④ 按照客户实际要求设置菜单温控器参数无法更改，是什么原因？：主要有以下 2 种情况：① 通过温控器面板按键无法更改参数：a．看下温控器是否有写保护请把保护菜单中 oAOt 和iCPy 和 ytPt 分别设置为 0，0，Off；b．保护菜单被设置了密码，一定要知道密码才能解密（E5□N 系列）；c．使用了远程 SP 输入功能，是无法面板修改 SP（E5□N-H/K/R，EJ1 系列）② 通过通讯方式无法更改温控器参数：a．可读不能写；把通讯写入菜单使能就可以了；b．不可读也不能写温控器实现加热控制，初始升温会出现 PV 超过 SP 好几度的现象，如何解决？：这是超调现象，产生超调的原因主要有以下几点：① 温控器使用的是 ON/OFF 控制；② 温控器使用了 PID 控制，但是没有整定过或者参数设置的不好；③ 温控器接的加热器功率较大；④ 控制周期太大。
采取措施如下：① 将 ON/OFF 控制改为 PID 控制；② 如果没有整定过，建议初次整定使用 AT 整定，整定的时候需要连接输入输出，形成闭环模型；③ 适当的调整 PID 参数，可以将 P 和 I 值慢慢递增来减小超调和振荡；④ 换用低功率的加热器；⑤ 减小控制周期（如果使用的是继电器输出的，建议控制周期设置在 10s 以上）；⑥ 限制 MV 输出量温控器显示的温度和实际温度有偏差，怎么解决？：主要会有以下两种情况：① 温控器显示温度和实际温度的偏差为线性关系主要为测温体精度问题② 温控器显示温度和实际温度偏差为非线性关系a．输入类型选择错误；b．模拟量输入没有定标/定标错误；c．温控器干扰问题；d．热电偶干扰问题；e．测温体质量问题解决方案：① 温控器显示的温度和实际温度的偏差为线性关系，使用温控器调整菜单中的温度输入偏移值来补偿；② 温控器显示的温度和实际温度偏差为非线性关系a． 选择正确的输入类型；b． 使用 2 点定标，并且设置正确的定标值；c． 温控器接线要远离高压线或者大电流的电源电缆，避免与电力线平行或作同一配线。
推荐使用独立的管道或带护套屏蔽；尽量将温控器和产生强高频噪声或电涌的装置分开装置，或者在会产生噪音的外围设备（特别是马达、变频器、螺线管等带有电感元件的设备）上安装电涌抑制器或噪声滤波器；d． 一般是接地型的热电偶比较容易受干扰建议选用非接地型；e． 更换测温体温控器报警输出没有输出或者输出情况不对，什么原因？：主要有以下几点原因：① 辅助点是不是设置成报警点输出；② 检查报警类型是否有设置并且是否设置正确；③ 检查报警值和 SP 是否有设置，并且是否设置正确：偏差报警上限：报警值＝SP＋报警上限值；偏差报警下限：报警值＝SP－报警下限值；绝对值报警上限：报警值＝0＋报警上限值；绝对值报警下限：报警值＝0－报警下限值；④ 检查是否使用了报警闭锁；⑤ 检查是否使用了报警滞后；⑥ 检查是否使用了报警延时；⑦ 第三代 E5CN 有报警 3 显示，但是没有报警 3 硬件输出温控器报 S.ERR 错误(E5□Z/N/K/R,E5ZN,EJ1 系列)应该如何解决？：显示 S.ERR 表示传感器输入错误错误原因如下:① 检查接线是否接的正确；② 检查输入类型设置是否和实际接的测温体类型一致；③ 测温体本身硬件是否完好；④ 检查温控器输入端是否完好；⑤ 检查周围是否有电机、变频等干扰源。
如果是 E5_R 系列，请确认温控器底部的输入类型开关是否拨在了和测温体类型相同的一档解决步骤如下：① 现场没有电机变频器等干扰源：如果是支持热电偶的温控器,可以用导线短接温控器的热电偶输入端，输入类型选择为热电偶输入类型，看下显示的是否是当前室温；如果是只支持 PT100 输入的温控器,可以在 A,B 端外接一个100Ω 的电阻,然后用导线把 B,B’端短接,输入类型选择PT100,正常应该显示 0℃；② 按如上操作显示是当前室温或者 0℃,那么表明温控器是好的分别检查上述①②③点现场有电机变频器等干扰源：a．将干扰源接地；b．在温控器与干扰源之间安装金属板；c．将温控器远离干扰源安装；d．干扰源动力线不要和温控器电源平行布线单回路控制的温控器选型，要确认哪些参数？：① 输入类型；② 输出类型；③ 报警点数；④ 面板尺寸和安装方式；⑤ 是否需要加热器断线检测，事件输入功能或通讯功能；⑥ 其它特殊的功能，即最好说明具体应用绝对值报警和偏差报警有何区别？：绝对值报警的报警值设定参考点是以 0 度为基准的，和 SP值（设定温度）无关，例如，使用绝对值上限报警，报警值设成 100 度的话，当 PV 值（当前温度）到了 100 及以上时，就报警了。
偏差报警的报警值设定参考点是以 SP 值为基准的，例如，使用上限偏差报警，SP 值设定为 50 度，报警值设成 10 度的话，那么当 PV 值到了 60 度（50+10）及以上时，就报警了调节温控器的 PID 三个参数分别起什么作用？：P 是调节比例带的，当 P 增大时，温度到达设定温度的曲线会比较平缓，P 减小时，温度到达设定点会比较快，但是容易发生超调等现象I 是调节积分时间的，当 I 增大时，当温度到达设定温度以后，需要经过一段时间才会达到稳定状态，但是过冲会比较小，当 I 减小时，曲线会快速上升，但是会发生过冲/下冲以及振荡D 是调节微分时间的，当 D 增大时，过冲/下冲和稳定时间减少，但是曲线本身会发生细微振荡，当 D 减小时，过程值达到设定值需要一定时间继电器输出的温控器后面接 DC24V 固态继电器，为什么不动作？：因为继电器输出的是无源信号，需要在回路中串联电压串接个 DC24V 的电源即可温控器的事件输入功能是指什么？：事件输入功能是指在不方便手动调节温控器内部参数的情况下，可以事先在温控器中设置几套参数组，工作时通过外部输入不同 0、1 信号的组合，切换温控器内部不同的设置参数组。
第三代 E5□N 和第二代 E5□N 相比新增了那些功能？：：① PF 键的搭载（高功能型和基本型都有），类似于快捷键，可以通过 PF 键来切换 Run/Stop 等功能② 三段显示可以分别显示当前值、目标值、操作量③ 高功能型面板上有红外线通讯接口，便于现场导轨温控安装温控器的上位机通讯④ 新增预防保全功能，可以对继电器输出 ON/OFF 次数计数⑤ E 型测温体测温范围扩展至－200～600°C⑥ 高速采样 60ms，原先是 250ms⑦ 显示精度为 0.01°C，原先是 0.1°C第一代 E5□N 和第二代 E5□N 分别是在什么时候停产的，第三代 E5□N 是在什么时候上市的？：第一代 E5□N 是在 04 年 12 月停产的，第二代 E5□N 是在08 年 3 月份停产的，第三代 E5□N 是在 08 年 1 月上市的EJ1 系列温控器和 E5ZN 系列温控器区别是什么？：① EJ1 的通信速度比 E5ZN 的要快EJ1: 波特率：最大 115200bps E5ZN:波特率：最大 38400bps② EJ1 最多能带 64 个单元（256CH）E5ZN 最多能带 16 单元（32CH）③ EJ1 Ver 1.1 同时支持了 CompoWay/F 和 Modbus-RTU通讯协议E5ZN 只支持 CompoWay/F 通讯协议温控器控制输出是 4－20mA 信号是否就对应温控器当前温度范围？：不是。
电流输出型的 4－20mA 对应的是 0－100。
