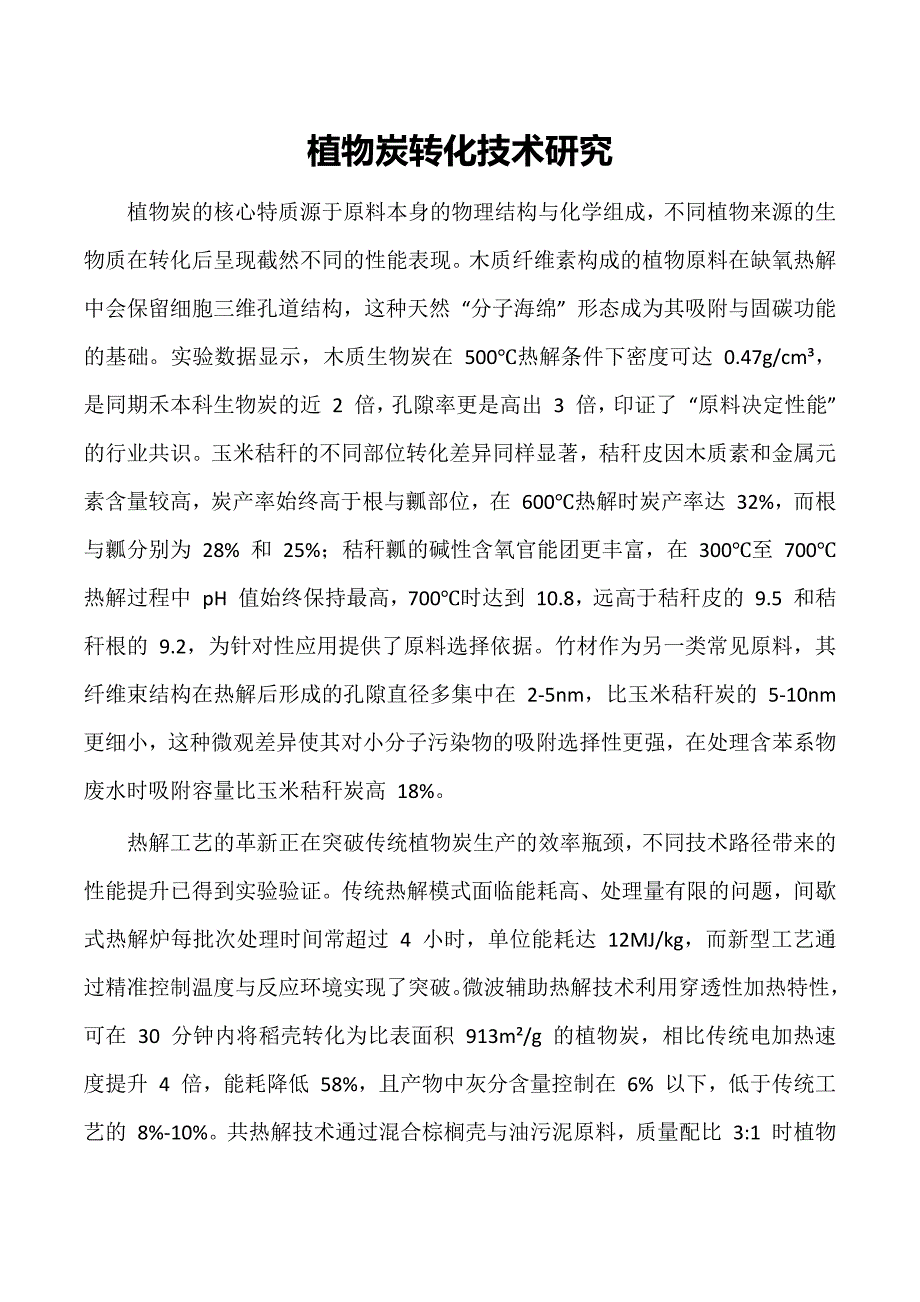

植物炭转化技术研究植物炭的核心特质源于原料本身的物理结构与化学组成，不同植物来源的生物质在转化后呈现截然不同的性能表现木质纤维素构成的植物原料在缺氧热解中会保留细胞三维孔道结构，这种天然 “分子海绵” 形态成为其吸附与固碳功能的基础实验数据显示，木质生物炭在 500℃热解条件下密度可达 0.47g/cm³，是同期禾本科生物炭的近 2 倍，孔隙率更是高出 3 倍，印证了 “原料决定性能” 的行业共识玉米秸秆的不同部位转化差异同样显著，秸秆皮因木质素和金属元素含量较高，炭产率始终高于根与瓤部位，在 600℃热解时炭产率达 32%，而根与瓤分别为 28% 和 25%；秸秆瓤的碱性含氧官能团更丰富，在 300℃至 700℃热解过程中 pH 值始终保持最高，700℃时达到 10.8，远高于秸秆皮的 9.5 和秸秆根的 9.2，为针对性应用提供了原料选择依据竹材作为另一类常见原料，其纤维束结构在热解后形成的孔隙直径多集中在 2-5nm，比玉米秸秆炭的 5-10nm 更细小，这种微观差异使其对小分子污染物的吸附选择性更强，在处理含苯系物废水时吸附容量比玉米秸秆炭高 18%热解工艺的革新正在突破传统植物炭生产的效率瓶颈，不同技术路径带来的性能提升已得到实验验证。
传统热解模式面临能耗高、处理量有限的问题，间歇式热解炉每批次处理时间常超过 4 小时，单位能耗达 12MJ/kg，而新型工艺通过精准控制温度与反应环境实现了突破微波辅助热解技术利用穿透性加热特性，可在 30 分钟内将稻壳转化为比表面积 913m²/g 的植物炭，相比传统电加热速度提升 4 倍，能耗降低 58%，且产物中灰分含量控制在 6% 以下，低于传统工艺的 8%-10%共热解技术通过混合棕榈壳与油污泥原料，质量配比 3:1 时植物炭产率提升 1.5 倍，同时将重金属固化率提高至 98%，其中铅、镉的浸出浓度分别降至 0.02mg/L 和 0.005mg/L，满足地下水质量 Ⅲ 类标准自供热解技术则借助内部放热反应构建能量循环，通过回收热解气燃烧供热，处理强度从 7.8kg/h 跃升至 21.9kg/h，连续运行稳定性超过 72 小时，为大规模连续生产提供了可能热解温度的调控同样关键，玉米秸秆在 300℃至 500℃区间炭产率从 45% 骤降至 30%，500℃至 700℃则维持在 28%-30% 趋于平缓，说明此温度段是有机物质完全碳化的临界范围，且 500℃以上时炭材料的芳香化程度显著提高，红外光谱中 1600cm⁻¹ 处的芳香环特征峰强度提升 2.3 倍。
化学改性技术为植物炭赋予了靶向吸附能力，通过表面修饰可显著提升其对特定污染物的捕获效率原始植物炭普遍存在比表面积低、功能基团不足的缺陷，玉米秸秆原炭比表面积多在 50-150m²/g，表面含氧官能团数量仅为 0.5mmol/g，阶梯式改性方案有效解决了这一问题采用 KOH 蚀刻竹炭时，在碱炭质量比 4:1、800℃活化 2 小时条件下，材料比表面积从 24.9m²/g 飙升至 913m²/g，微孔数量增加 36 倍，孔径集中在 1-3nm，相当于在炭材料表面构建了更密集的 “分子陷阱”，对水中砷的吸附容量达到 123mg/g，是原炭的 8 倍磁化改性通过共沉淀法负载 Fe₃O₃纳米颗粒，Fe 元素负载量控制在 8%-10% 时，水中铅吸附量达到 89mg/g，同时磁分离回收率超过 95%，在磁场强度 0.3T 条件下分离时间仅需 2 分钟，解决了传统吸附材料难以回收的难题层状双氢氧化物复合技术更实现突破，植物炭与镁铝水滑石通过原位生长法结合，Mg/Al 摩尔比 2:1 时，对镉离子的吸附量提升至 119mg/g，超过活性炭吸附能力的 1.8 倍，且在 pH 值 3-9 范围内吸附效率保持稳定，适用水体 pH 范围远宽于原炭。
此外，磷酸活化改性可在植物炭表面引入大量磷酸基团，使材料对氨氮的吸附容量提升至 65mg/g，在处理养殖废水时，反应 2 小时即可实现氨氮去除率 82%，优于常规生物处理工艺的 60%农业领域的应用机制聚焦于土壤改良与重金属固定，不同制备条件的植物炭展现出差异化效果添加 5% 植物炭的农田中，作物产量平均提升 12% 至 20%，小麦田亩产量从 450kg 增至 520kg，水稻田则从 500kg 增至 580kg，氮肥利用率提高 30%，减少了氮素淋失造成的地下水污染风险这种改良效果与炭材料的孔隙结构及酸碱特性直接相关，植物炭的多孔结构可吸附并缓慢释放养分，其表面负电荷还能与土壤中钙离子、镁离子结合，改善土壤团粒结构，使土壤容重降低 8%-12%，孔隙度提升 10%-15%热解温度对植物炭的土壤适配性影响显著，400℃制备的油菜秸秆生物炭（RB400）在碱性土壤中，通过芳香和羧基碳官能团的络合作用与 Cd²⁺-π 配位实现有机吸附，吸附量达 45mg/g；而 700℃制备的 RB700 则主要以碳酸镉形态固定镉离子，后者使土壤中 DTPA 提取态镉含量降低 15.54%，种植的油菜籽中镉含量从 0.35mg/kg 降至 0.12mg/kg，符合食品安全国家标准。
玉米秸秆生物炭的 pH 值随热解温度升高而递增，300℃时为 7.8，500℃时达 9.2，700℃时达到 10.4 以上的强碱性，这种特性使其在调节酸性土壤酸碱度方面具备明确应用价值，在 pH 值 4.5 的红壤中施用 2% 玉米秸秆炭（700℃制备），土壤 pH 值可提升至 6.2，维持效果超过 12 个月此外，植物炭还能促进土壤微生物活性，施用后土壤中固氮菌数量增加 2-3 倍，放线菌数量增加 1.5 倍，加速有机质分解转化，使土壤有效磷含量提升 18%-25%环境治理中的植物炭应用依赖其吸附性能与化学稳定性，改性处理进一步拓展了适用场景每吨植物炭可封存 2.5 至 3 吨 CO₂，固碳效率是森林的 3 倍，这种碳封存能力源于其稳定的碳结构在土壤中的长期留存，半衰期可达数百年，远长于植被自然腐殖过程的几十年在水体净化领域，改性植物炭对有机污染物的降解速率提升 70%，对四环素类抗生素的吸附容量达 156mg/g，吸附过程符合 Langmuir 等温模型，在初始浓度 200mg/L 的四环素溶液中，投加 2g/L 改性炭，6 小时内去除率即可达 92%对铅、镉等重金属的吸附量远超传统材料，磁化玉米秸秆炭对铅的饱和吸附量达 210mg/g，是颗粒活性炭的 3.5 倍，且在溶液离子强度 0.1mol/L 范围内吸附性能基本稳定，抗干扰能力强。
土壤修复中，植物炭的多孔结构不仅能物理吸附重金属离子，其表面官能团还可通过化学结合实现永久性固定，越南芹苴大学的研究显示，优化工艺制备的植物炭对土壤重金属吸附性能提升 200 倍，在镉污染土壤中施用 5% 该植物炭，种植的玉米籽粒镉含量从 0.5mg/kg 降至 0.08mg/kg，同时土壤酶活性提升 30%，未出现生物毒性在大气污染治理方面，负载 MnO₂的植物炭对甲醛的吸附 - 催化降解效率达 85%，在室温、相对湿度 50% 条件下，100g 该材料可处理 10m³ 含甲醛 0.8mg/m³ 的空气，使甲醛浓度降至 0.1mg/m³ 以下，且材料可通过热再生重复使用 5 次以上，再生效率保持在 75% 以上能源联产机制让植物炭生产实现资源最大化利用，热解过程中的副产物具备明确能源价值植物炭制备并非单一产物过程，热解同时可生成产率 50% 的生物油和热值 18MJ/m³ 的合成气，以处理 1 吨玉米秸秆为例，可产出 250kg 植物炭、450kg 生物油和 200m³ 合成气，这些副产物能够满足工厂 30% 的能源需求，形成 “原料 - 产品 - 能源” 的循环模式生物油经催化提质后，可转化为符合国家标准的生物柴油，十六烷值达 52，热值 38MJ/kg，与 0# 柴油的掺混比例可达 20%，发动机燃烧测试显示，掺混燃料的油耗率与纯柴油相比仅增加 3%，氮氧化物排放降低 12%。
合成气中氢气含量约 15%-20%，一氧化碳含量 25%-30%，可直接用于燃气轮机发电，发电效率达 35%，1m³ 合成气可发电 0.8kWh，满足热解设备 15% 的用电需求这种联产模式不仅降低了植物炭的单位生产成本，使每吨植物炭成本从 1200 元降至 850 元，更提升了生物质资源的综合利用率，资源总利用率从单一生产植物炭的 30% 提升至 85%不同原料的能源转化效率存在差异，木质原料因纤维素和木质素比例均衡，在热解中既能保证植物炭品质，又能稳定产出高热值生物油，松木热解生物油的热值达 28MJ/kg，是玉米秸秆生物油的 1.3 倍，成为能源联产的优选原料此外，联产系统产生的废水经厌氧发酵处理，可产沼气 1.2m³/kg COD，进一步实现能源回收，形成完整的循环经济链条植物炭的理化特性检测为应用机制研究提供数据支撑，多项标准方法保障了分析结果的可靠性炭产率的测定遵循质量守恒原理，通过热解前后的质量差计算转化效率，玉米秸秆在 300℃热解时炭产率为 45%，500℃时降至 30%，700℃时趋于稳定在 28%，反映出有机物质完全分解的状态，测定过程中需控制热解气氛为氮气，流量 50mL/min，避免氧化反应影响结果。
pH 值检测参照 GB/T 12496.7—1999 标准，将植物炭样品粉碎过 100 目筛，按固液比 1:10 加入蒸馏水，振荡 30 分钟后静置 1 小时，用精密 pH 计测定，结果显示秸秆瓤生物炭的碱性始终高于皮与根部位，700℃时分别为 10.8、9.5 和 9.2，测定前需用标准缓冲溶液（pH4.01、6.86、9.18）对 pH 计进行校准灰分含量分析依据 GB/T 17664—1999 方法，称取 2g 样品置于马弗炉中，从室温升至 550℃并保温 2 小时，再升温至 800℃灼烧 4 小时，冷却后称重计算灰分含量，数据表明秸秆根的灰分含量最高，700℃时达 12%，秸秆皮和瓤分别为 8% 和 6%，可间接反映其矿物质储备情况，实验过程中需使用石英坩埚，避免瓷坩埚中杂质溶出影响结果比表面积及孔径分布则通过 BET 法测试，采用液氮吸附 - 脱附实验，在 - 196℃条件下测定吸附等温线，计算比表面积和孔径分布，竹炭经 KOH 活化后比表面积从 24.9m²/g 增至 913m²/g，微孔体积占比达 85%，测试前样品需在 120℃真空脱气 6 小时，去除表面吸附的水分和杂质。
此外，碘吸附值测定参照 GB/T 12496.8—1999，可快速评估植物炭的吸附能力，活化竹炭的碘吸附值达 1200mg/g，是原炭的 5 倍；表面官能团则通过 Boehm 滴定法测定，KOH 活化后羧基、酚羟基和内酯基总量从 0.5mmol/g 增至 2.8mmol/g，为吸附机制分析提供关键参数不同植物原料的转化特性差异为针对性应用提供依据，秸秆类生物质的转化规律已形成系统认知玉米秸秆的根、皮、瓤在相同热解条件下，炭产率、pH 值和灰分含量均有明显区别，这种差异源于各部位的化学组成差异 —— 秸秆皮木质素含量高（25%）导致炭产率高，秸秆根纤维素丰富（45%）使得灰分积累多，秸秆瓤半纤维素含量较高（30%），在较低温度下即可分解，导致其炭产率低于皮部油菜秸秆在不同温度下的热解产物对重金属的固定机制不同，400℃时以有机吸附为主，700℃时以无机沉淀为主，体现了原料特性与制备工艺的协同作用，油菜秸秆中钙含量达 3%，在高温下形成碳酸钙，可与镉离子反应生成碳酸镉沉淀，固化效率提升 40%棕榈壳与油污泥的共热解案例则说明，不同生物质的混合转化可实现性能互补，棕榈壳的高孔隙结构特性与油污泥的高碳含量结合，使植物炭产率提升 1.5 倍，同时油污泥中的重金属被棕榈壳炭的多孔结构固定，固化率达 98%，为废弃物协同处理提供了新思路。
棉花秸秆因纤维细长，热解后形成的孔隙连通性好，比表面积达 650m²/g，在水体净。
