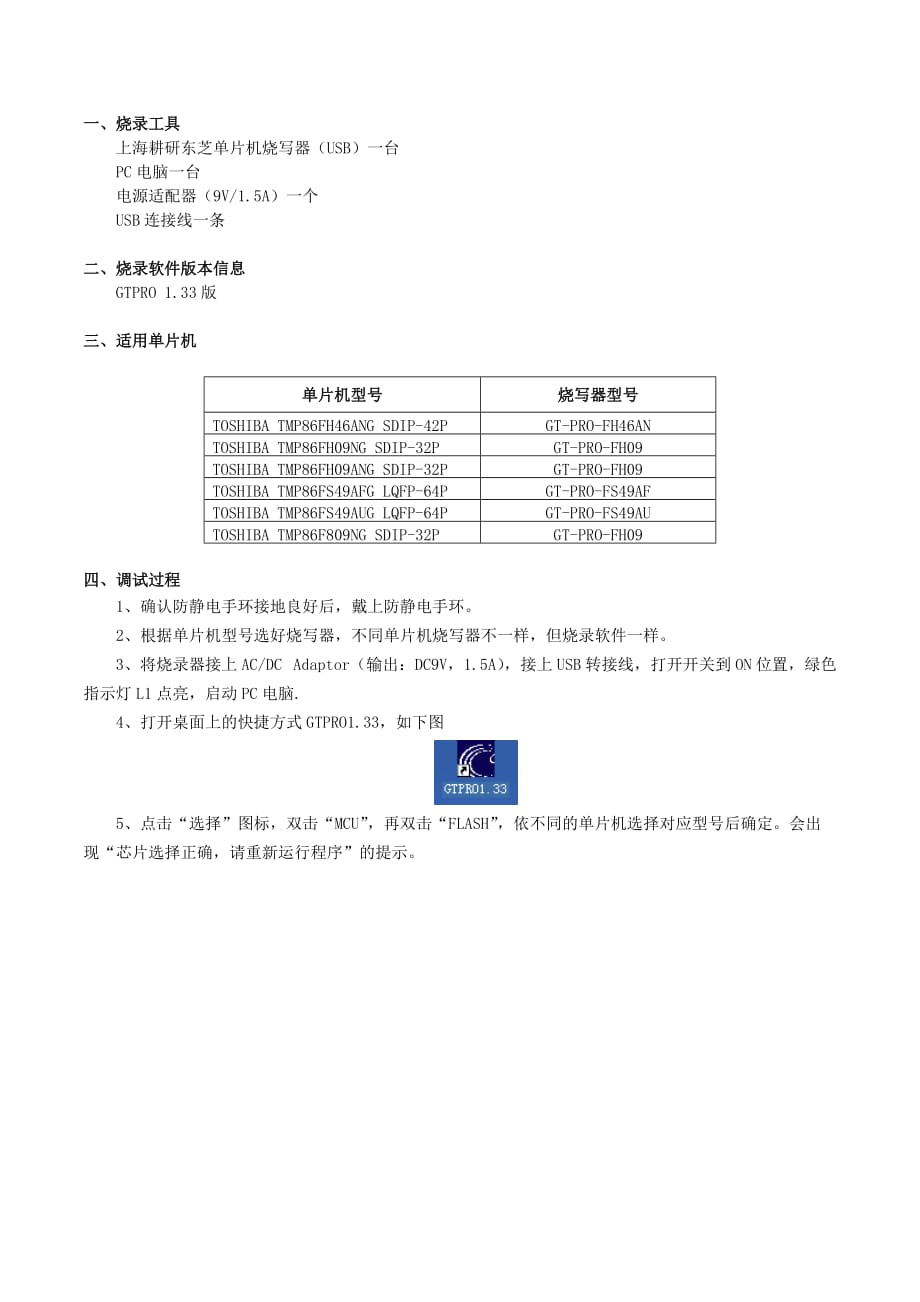

一、 烧录工具上海耕研东芝单片机烧写器（USB）一台PC电脑一台电源适配器（9V/1.5A）一个USB连接线一条二、 烧录软件版本信息GTPRO 1.33版三、 适用单片机单片机型号烧写器型号TOSHIBA TMP86FH46ANG SDIP-42PGT-PRO-FH46ANTOSHIBA TMP86FH09NG SDIP-32P GT-PRO-FH09TOSHIBA TMP86FH09ANG SDIP-32PGT-PRO-FH09TOSHIBA TMP86FS49AFG LQFP-64PGT-PRO-FS49AFTOSHIBA TMP86FS49AUG LQFP-64PGT-PRO-FS49AUTOSHIBA TMP86F809NG SDIP-32PGT-PRO-FH09四、 调试过程1、确认防静电手环接地良好后，戴上防静电手环2、根据单片机型号选好烧写器，不同单片机烧写器不一样，但烧录软件一样3、将烧录器接上AC/DC Adaptor（输出：DC9V，1.5A），接上USB转接线，打开开关到ON位置，绿色指示灯L1点亮，启动PC电脑.4、打开桌面上的快捷方式GTPRO1.33，如下图5、点击“选择”图标，双击“MCU”，再双击“FLASH”，依不同的单片机选择对应型号后确定。
会出现“芯片选择正确，请重新运行程序”的提示 6、重复第4步应出现下述设置好的信息 7、点击“打开”图标，出现“填充选择”窗口，选“FF”后“OK” 8、加载要烧录的文件，选中后，点击“打开”下图只是范例，具体项目有别： 9、在信息窗口查看相关信息，重点核对校验和是否与《芯片拷贝申请记录表》一致 10、点击“下载”，提示“下载成功”后，点击“确认”11、点击“上传”，提示“上传成功”后，点击“确认”查看上传成功后信息栏的校验和是否一致 12、若“上传的数据”对应的校验和与第（9）步打开*.H16文件所对应的校验和一致，则可进行脱机烧录（断开与PC机的连接，只给烧录器提供电源）五、 脱机烧录：1． 烧写器产品外观及按键功能，指示灯说明:L4：校验结果灯L3：烧写结果灯L2：编程状态灯L1：电源指示灯电源开关校验按钮编程按钮2． 烧录操作步聚：a. 将电源开关打到“ON”位置，L1亮绿色；b. 将待烧录芯片放于适配器座上，芯片缺口朝上放置，并拉下锁紧拉杆；c. 按下编程按钮，L1、L2显示红色，为烧录状态；d. 烧录完成后，L1回复绿色，L3显示绿色，烧录成功。
如L3显示红色，则烧录错误，此时，需重复第C步骤，重新烧录；e. 将烧录正确的芯片取下，在其上方打点做标记，并放入IC管内；f. 重复c-e步聚，开始下一轮烧录六、 注意事项：1． 运行软件前，请务必将器件连接正确操作结束后，也请务必先关闭程序，再关闭装置电源；2． 正确放置待烧写的芯片；3． 在下载文件时，请不要运行其它软件，防止软件之间的干扰；4． 如果系统出现任何异常，请关闭软件，重新给烧写器上电，再进行操作5． 烧录好的芯片必须做标识区分。
