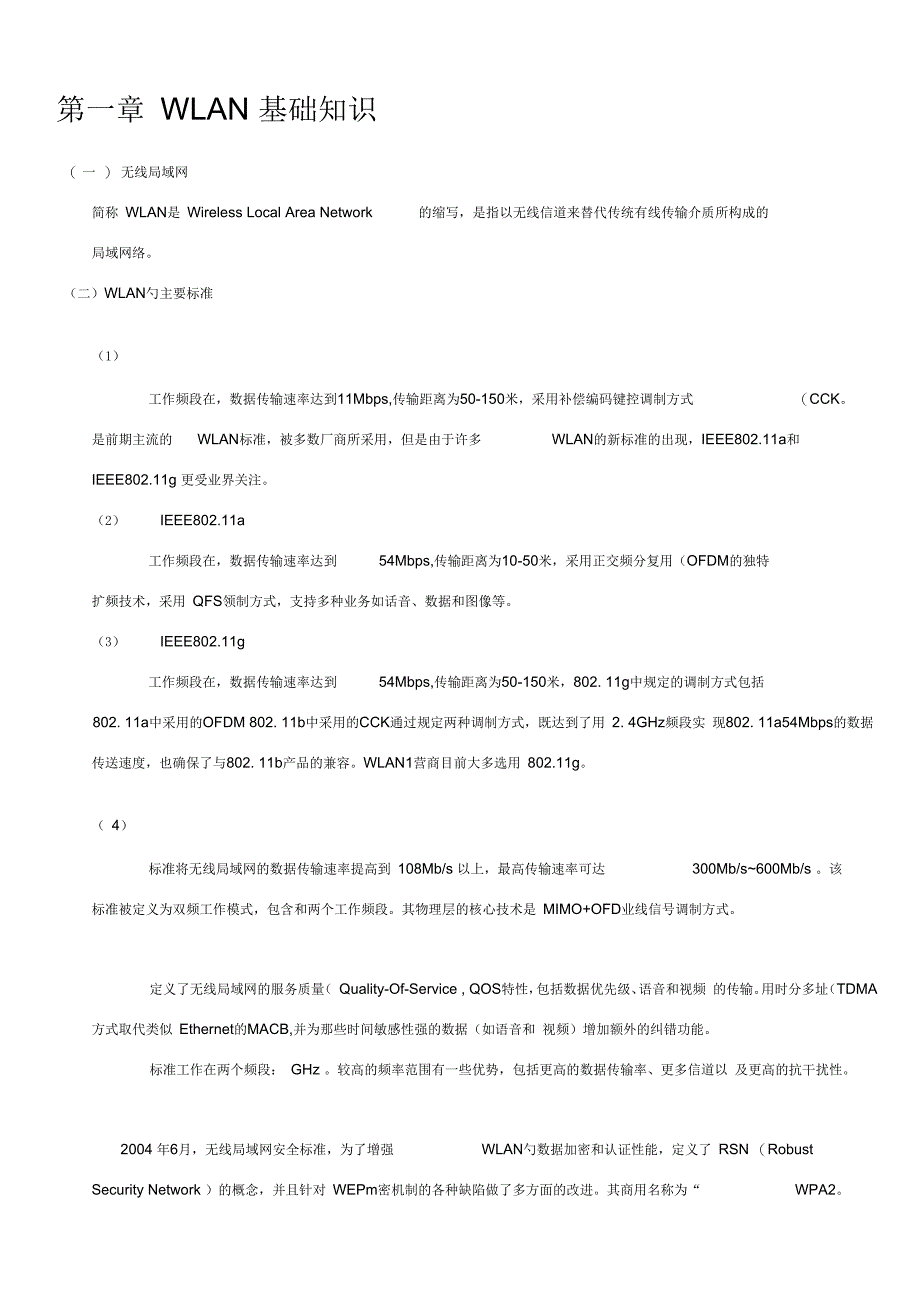

第一章 WLAN 基础知识（ 一 ） 无线局域网简称 WLAN是 Wireless Local Area Network 的缩写，是指以无线信道来替代传统有线传输介质所构成的局域网络二）WLAN勺主要标准（1）工作频段在，数据传输速率达到11Mbps,传输距离为50-150米，采用补偿编码键控调制方式 （CCK是前期主流的 WLAN标准，被多数厂商所采用，但是由于许多 WLAN的新标准的出现，IEEE802.11a和IEEE802.11g 更受业界关注2） IEEE802.11a工作频段在，数据传输速率达到 54Mbps,传输距离为10-50米，采用正交频分复用（OFDM的独特扩频技术，采用 QFS领制方式，支持多种业务如话音、数据和图像等3） IEEE802.11g工作频段在，数据传输速率达到 54Mbps,传输距离为50-150米，802. 11g中规定的调制方式包括802. 11a中采用的OFDM 802. 11b中采用的CCK通过规定两种调制方式，既达到了用 2. 4GHz频段实 现802. 11a54Mbps的数据传送速度，也确保了与802. 11b产品的兼容WLAN1营商目前大多选用 802.11g。
4）标准将无线局域网的数据传输速率提高到 108Mb/s 以上，最高传输速率可达 300Mb/s~600Mb/s 该标准被定义为双频工作模式，包含和两个工作频段其物理层的核心技术是 MIMO+OFD业线信号调制方式定义了无线局域网的服务质量（ Quality-Of-Service , QOS特性，包括数据优先级、语音和视频 的传输用时分多址（TDMA方式取代类似 Ethernet的MACB,并为那些时间敏感性强的数据（如语音和 视频）增加额外的纠错功能标准工作在两个频段： GHz 较高的频率范围有一些优势，包括更高的数据传输率、更多信道以 及更高的抗干扰性2004 年6月，无线局域网安全标准，为了增强 WLAN勺数据加密和认证性能，定义了 RSN （RobustSecurity Network ）的概念，并且针对 WEPm密机制的各种缺陷做了多方面的改进其商用名称为“ WPA2 2006 年2月，草案标准，制订与实现目前最先进的 MESH网络，定义：拓扑发现、路径选择与转发、信道定位、安全、流量管理和网络管理融合了 WLANT口 Adhoc网络的优势，支持多点对多点的网状结构具有自组网、自修复、多跳级联、节点自我管理等智能优势以及移动宽带、无线定位等特点，是一 种大容量、高速率、覆盖范围广的网络。
加强漫游的性能，以实现基于无线数据和无线语音的快速漫游标准号IEEEIEEE 802.11aIEEE 802.11gIEEE标准发布时间1999年9月1999年9月2003年6月2009年9月工作频率范围一一 一一一一 一非重叠信道数324315最高速率(Mbps)115454300-600实际吞吐量(Mbps)624①24100以上受干扰机率高低高低覆盖范围100米50米100米几百米调制方式CCK/DSSSOFDMCCK/OFDMMIMO/OFDM兼容性802.11ag802.11a/b/g/n第二章WLAN网络组成CMCProtayPadiusA?】 AP14 AP15 HP 斗 内PM AP1+ APIS 吟'口m WLAN）0络主要由 WLAN＜端设备（WLAN^J络卡）、WLA卷入点设备（AP）、接入控制点（APORTAL1务 器、RADIUSA证服务器、用户认证信息数据库、 BOS繇统等组成值！ （ 1） WLAh＜端设备WLAN 终端设备需要安装 WLAN）0络卡，WLAN0络卡可以是任何支持系列标准的设备， 如笔记本电脑、PDA等翅 （2）接入点设备 （Access Point ,简称AP）AP 是 WLANlk务网络的小型无线基站设备，完成 IEEE 802.11a、IEEE g标准的无线接入。
AP是连接有线网 络与无线局域网络的桥梁，任何 WLAF＜端设备均可通过相应的 AP接入外部的网络资源逞 （3）接入控制点 （Access Controller ,简称AQ当采用基于WE的式的用户认证时，AC作为安全控制点和后台的 RADIUS用户认证服务器相连，完成对 WLAN 用户的认证在计费中，AC作为集中式的计费数据采集前端，采集用户数据通讯的时长、流量等计费数据信息，并将其发 送到相应的认证服务器产生话单在业务控制中，AC提供强制PORTA助能，向WLANB户终端推送 WE朗户认证请求页面和中国移动门户网站当用户认证通过后，用户业务数据通过 AC接入到CMNET强 （4） PORTAL!艮务器PORTAL 服务器主要提供如下功能：1 ）强制 PORTAL用户通过 WE朗览器发起Internet 访问请求后，AC可以将该请求强制到 PORTAL服务器，PORTAL服务器 接收强制PORTAL青求，并向用户发送指定的 WEBC面2 ）认证页面推送PORTAL 服务器接收到用户页面请求时，向用户推送中国移动统一定制的认证页面3 ）用户认证PORTAL 服务器接收用户认证请求信息后，向 AC发起用户认证过程；用户认证结束后， PORTA山艮务器将认证结果通知给用户。
4 ） 下线通知用户上网结束后，可以使用 PORTA助能通知AC用户下线；当AC侦测到用户下线或者主动切断用户连接时， 也能告知PORTA1B务器IB （5） RADIUS认证服务器在用户名/ 口令认证中，RADIUS^证服务器接受来自 AP/AC的用户认证服务请求， 对WLANI户进行认证，并将认证结果通知 AG对于RADIUS用户，RADIUS^证服务器还接收计费信息采集点发送的计费数据信息，经过预处理后产生话单（计费数据记录，即 CDR,并将话单通过计费数据接口发送给 BOSS十费子系统网（6）用户认证信息数据库使用WEBU证机制时，该认证信息数据库存储 WLANffi户信息，包括认证信息、业务属性信息、计费信息等当RADIUS认证服务器对 WLANB户认证时，通过数据库存取协议存取数据库中的用户授权信息，检查该用户是否合 法网⑺BOSS系统在WLAN^据业务中，BOS繇统主要完成以下功能：1）业务注册服务：BOSS系统根据用户申请，为用户开户2）用户信息的更新：当BOSS1户数据库系统中的用户信息更新时， BOS繇统需要通知RADIUS服务器同步更新相应的 WLANg户信息3）计费和结算：BOSS系统接收从RADIUS用户认证服务器和 AS发送的WLAh#据业务话单，实现该用户的统一计费和结算。
第三章工作频段网IEEE g标准工作在2.4G频段，频率范围为一，共 83.5M带宽划分为13个子信道，每个子信道带宽为 22MH4其中互不干扰的频点只有 3个，一般选择1、6、11三个互不干扰的频点邂频谱划分如下图所示：网IEEE 802.11a 工作在5.8G频段，频率范围为 5.725G-,共125M带宽，每个信道 20MHz带宽，共26个信 道号，可用的有五个，一般选择 149、153、157、161、165五个互不干扰的频点网 右表为美国 UNII （ Unlicensed National Information Infrastructure ）频段信道分配表，包含 24 个互不干扰的信道网在5GHz频段以5M为步进划分信道，信道编号 n二（信道中心'频率GHz- 5GHz）*1000/5度 在中国802.11a工作在—频段的5个信道，操作信道号分别为： 149、153、157、161、165频点规划：3F11162F61111F1611第四章关键技术载波监听/冲突避免机制（CSMA/CA垣 在同一冲突域内存在多个终端或 AP时，某一时刻只有一个终端或 AP在发送数据，此日^其他终端和 AP均处于空闲监听状态。
解决方案一RTS/CTSM制启动RTS/CTS®手协议：首先，A向B发送RTS信号，表明A要向B发送若干数据，B收到RTS后，向所有基站发出CTS信号，表明已准备就绪， A可以发送，而其余欲向 B发送数据的基站则暂停发送；双方在成功交换 RTS/CTS信号（即完成握手）后才开始真正的数据传递，保证了多个互不可见的发送站点同时向同一接收站点发送信号时，实际只能是收到接收站点回应 CTS的那个站点能够进行发送，避免了冲突发生mimO^ 术M MIMO技术：同时在多个天线上发送出不同的信号， 而接收端则通过不同的天线将不同信号独立的解码出来噜 多天线：MIMO&通常定义为 MX N,其中M为Tx天线数，N为Rx天线数嬷 多空间流：空间流数是决定最高物理传输速率的参数，在中定义了最高的流数为 4流数越多速率就越高，在中，在其他参数确定后，最高速率按空间流的倍数变化，如 1个独立空间流最高可达150Mbps, 2个独立空间流则为 300Mbps, 3个独立空间流为 450Mbps, 4个独立空间流 600Mbpg噜 空间流数与天线数可以一致，也可以不一致，但是天线数量必须不小于空间流数，如 2个空间流数至少需要两个天线来支持。
第五章WLAN优劣势对比优势：与有线网络相比， WLANB使用和建设两个方面都存在比较大的优势1、在使用上的优势：(1)使用方便2)支持移动性3)传输速率高4)资源共享2、在建设方面的优势，主要体现在建设周期短和经济性两个方面：邂(1)安装便捷网(2)经济节约扈 (3)易于扩展网 (4)对于公开频率， 建设 WLAN6需许可证WLAN勺局限性1、频点的限制2、竞争激烈3、传输资源要求高4、部分终端不支持5、资费偏高链路预算及覆盖规划接收信号质量与调制方式的关系：建议WLAN言号的主要覆盖指标如下:无线信号场强建议〉-75dBm信噪比〉20dB802.11g 数据速率（Mbps）接收机门限电平(dBmPER<10% (PSDU<1000Bytes)6-889-8712-8418-8224-7936-7548-7054-69第六章设计指标单AP支持弁发用户数：10-15人按照“多天线、小功率”的原则进行建设为了保证覆盖，最好能将室分天 线放置于房间内，尽可能靠近用户在半开放环境，单天线情况下，覆盖半径取 10〜16米；在较封闭环境，单天线的情况下，覆盖半径取 6〜10米多天线连续覆盖时，要取 覆盖半径的1/5 — 1/3作为重叠区域。
技术指标在设计目标覆盖区域内 95%Z上位置，对于室内分布站点，接收信号强度大于等于-65dBm,对于室外覆盖市内的热点，接收信号强度大于等于 -70dBm在设计目标覆盖区域内 95%Z上位置，用户终端无线网卡接收到的信噪比（SNR 大于 20dB在WLANE线覆盖区内90%勺位置，99%勺时间内无线网卡可以接入网络覆盖区域误帧率小于5%勺区域占总覆盖区域的 95%Z上。
