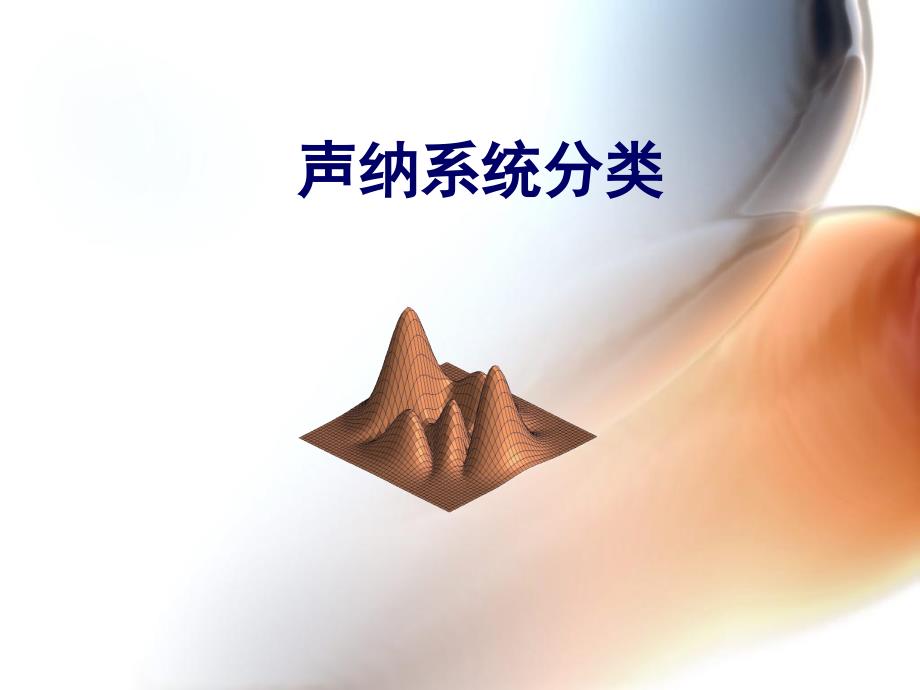

声纳系统分类声纳系统分类原则声纳系统分类原则主动声纳工作原理及其基本组成主动声纳工作原理及其基本组成被动声纳基本原理及其基本组成被动声纳基本原理及其基本组成按装置体系分类的常用声纳按装置体系分类的常用声纳 本节需掌握的重点内容本节需掌握的重点内容声纳技术lecture2cha课件 分类原则分类原则序号分类原则具体分类一工作原理主动声纳被动声纳二装置体系分类岸基声纳水面舰用的声纳潜艇用的声纳航空兵用的声纳（机载声纳和声纳浮标）三其他分类方式战斗任务（通信声纳、图像声纳）技术特征（如发射波形）声纳技术lecture2cha课件声纳系统的战技指标声纳技术lecture2cha课件 战术和技术指标的定义战术和技术指标的定义战术指标，是反映和表征战术性能的那些参数，例如作用距离、方位角测量范围及精度、定位精度、分辨率、搜索速度、跟踪距离、环境条件以及盲区等,通常由作战和使用部门下达技术指标是为确保战术指标的实现，系统应具有的技术参数，例如发射功率、脉冲重复频率、工作频率、接收灵敏度、脉冲宽度等声纳技术lecture2cha课件 声纳系统的主要战术指标： 作用距离 能够搜索和探测的方位角和高低角范围 盲区 分辨力 定位精度 搜索速度 环境条件声纳技术lecture2cha课件 声纳系统的技术指标 声源级（主动声纳） 接收机的检测阈（最小可检测信噪比） 信号参数 接收机指标 换能器的指标声纳技术lecture2cha课件 战术指标战术指标作用距离作用距离声呐的作用距离往往被认为是声呐战术指标中最为重要的指标。
作用距离是指声呐在一定条件下能有效地发现目标，并测量其数据的最大距离1）检测概率：2）漏报概率：3）虚警概率：声纳技术lecture2cha课件 战术指标战术指标能够搜索和探侧目标的方位角和高低角范围能够搜索和探侧目标的方位角和高低角范围方位角是水平面内的角度，高低角是垂直面内的角度这两个角度范围所界定的空间描述了声呐系统可以搜索的空间区域如果目标处在这个空间区域内，就可能被探测系统发现或测定声纳技术lecture2cha课件 战术指标战术指标盲区盲区盲区是在声呐作用距离之内，由于受到某些条件的限制而无法探测到目标的区域一般用图形或角度、距离范围表示盲区从形成的原因上可分为物理盲区、几何盲区、尾部盲区、脉冲宽度盲区和混响盲区等几何盲区是由于换能器的倾角或波束开角的限制而造成的声纳技术lecture2cha课件 战术指标战术指标盲区盲区尾部盲区是由舰艇尾流造成的盲区因舰艇尾部螺旋桨噪声较强，舰艇尾部构成一个强散射区，以致声呐很难收到从这一方向来的信号尾部盲区大约在舰艇后首部尾线范围内声纳技术lecture2cha课件 战术指标战术指标盲区盲区物理盲区是由声线弯曲造成的盲区射线声学告诉我们，由于声速在垂直方向有梯度，造成声线弯曲，形成某些声阴影区，如果目标处在阴影区内，声呐将探测不到。
下图示出了几种典型声速梯度下换能器在某一深度时所造成的盲区声纳技术lecture2cha课件 战术指标战术指标盲区盲区声纳技术lecture2cha课件 战术指标战术指标脉冲宽度盲区脉冲宽度盲区声呐在发射脉冲信号时，因信号极强，接收机往往处在关闭状态，而且出于技术考虑，关闭时间还要大于脉冲持续时间声纳技术lecture2cha课件 战术指标战术指标分辨率分辨率分辨率表示声呐系统对空间的两个相邻目标的分辨能力声纳技术lecture2cha课件 战术指标战术指标分辨率分辨率声纳技术lecture2cha课件V流V底战技指标的确定 根据不同的任务，战技指标不相同 多普勒，水面舰与潜艇V底声纳技术lecture2cha课件应答器释放器战技指标的确定 根据不同的任务，战技指标不相同 声信标与释放器声纳技术lecture2cha课件战技指标 设计是参数平衡和折衷的一个问题声纳技术lecture2cha课件 了解一种声纳设备产品的型号、功能以及技术指标等声纳技术lecture2cha课件 声纳方程声纳方程声纳技术lecture2cha课件声纳方程的作用声纳方程的作用主动、被动声纳方程主动、被动声纳方程声纳方程各个组合分量的含义声纳方程各个组合分量的含义利用声纳方程进行声纳性能预报利用声纳方程进行声纳性能预报利用声纳方程进行声纳设计利用声纳方程进行声纳设计 需掌握的重点内容需掌握的重点内容声纳技术lecture2cha课件 声纳方程的作用？声纳方程的作用？ 什么是声纳方程？ 该方程是将介质、目标和设备的作用联结在的关系式 声纳方程的作用： 声纳性能预报:声呐方程的功能之一是对已有的或正设计的声呐设备进行性能预报。
此时，声呐设备的设计性能是已知的或是已假设好了的，要求对某些有意义的参数，如检测概率或搜索概率做出性能估计 声纳设计:我们必须找到一组能保证所要求的声纳性能的声纳参数来声纳技术lecture2cha课件主动：被动：声纳技术lecture2cha课件声纳方程 优质因数-FOM SL-（NL-DI+DT） 对于被动声纳，该量规定了最大允许传播损失； 对主动声纳，当TS=0时，该量给定了最大允许双程传播损失声纳技术lecture2cha课件 主动声纳主动声纳有目的地主动从系统中发射声波的声呐称为主动声呐它可用来探测水下目标，并测定其距离、方位、航速、航向等运动要素基阵发射机接收机控制单元显控台声纳技术lecture2cha课件 主动声纳主动声纳声纳技术lecture2cha课件 被动声纳被动声纳利用接收换能器基阵接收目标自身发出的噪声或信号来探测目标的声呐称为被动声呐基阵接收机控制单元显控台声纳技术lecture2cha课件 被动声纳被动声纳声纳技术lecture2cha课件主动声纳与被动声纳的差别 发声与不发声 作用距离与工作频率 隐蔽性的问题 干扰的问题：噪声与混响回音站、测深仪、通信仪、探雷器等等均可归入主动声呐类，而噪音站、侦察仪等则归人被动声呐类；声纳技术lecture2cha课件按声呐装置的体系分类按声呐装置的体系分类按声呐装置的体系对声呐系统进行分类，可分为岸基声呐、水面舰艇声呐、潜艇声呐和反潜飞机用声呐等等。
1）岸基声呐及预警系统（岸边固定式声呐监视系统）声纳技术lecture2cha课件按声呐装置的体系分类按声呐装置的体系分类2）水面舰艇上的声呐声纳技术lecture2cha课件按声呐装置的体系分类按声呐装置的体系分类3）潜艇上的声呐美国海狼级潜艇声纳技术lecture2cha课件按声呐装置的体系分类按声呐装置的体系分类3）潜艇上的声呐美国海狼级潜艇声纳技术lecture2cha课件按声呐装置的体系分类按声呐装置的体系分类4）航空兵使用的声呐（机载声呐和声呐浮标）声纳技术lecture2cha课件其他分类方式其他分类方式1）战斗任务通信声纳成像声纳定位声纳测深声纳SonardyneScout USBLSonardyneAcoustic Data LoggerSonardyneSentinel IDS SeaBeam 1180声纳技术lecture2cha课件其他分类方式其他分类方式2）技术特征以发射波形为例：单频信号波形宽带信号波形相关测时分辨率声纳技术lecture2cha课件。
