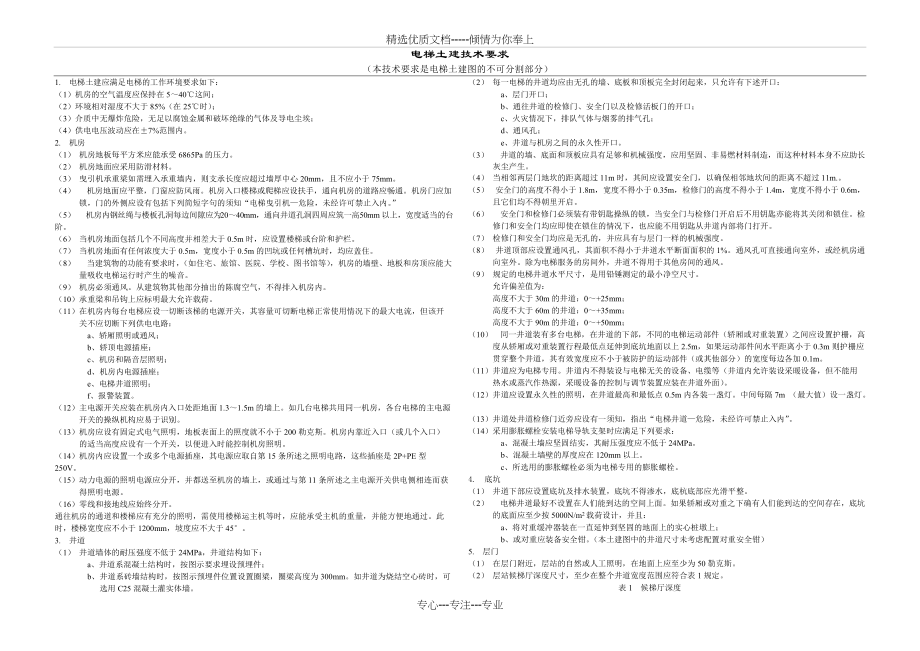

精选优质文档-----倾情为你奉上电梯土建技术要求专心---专注---专业（本技术要求是电梯土建图的不可分割部分）1. 电梯土建应满足电梯的工作环境要求如下：（1）机房的空气温度应保持在5～40℃这间；（2）环境相对湿度不大于85%（在25℃时）；（3）介质中无爆炸危险，无足以腐蚀金属和破坏绝缘的气体及导电尘埃；（4）供电电压波动应在7%范围内2. 机房（1） 机房地板每平方米应能承受6865Pa的压力2） 机房地面应采用防滑材料3） 曳引机承重梁如需埋入承重墙内，则支承长度应超过墙厚中心20mm，且不应小于75mm4） 机房地面应平整，门窗应防风雨机房入口楼梯或爬梯应设扶手，通向机房的道路应畅通机房门应加锁，门的外侧应设有包括下列简短字句的须知“电梯曳引机—危险，未经许可禁止入内5） 机房内钢丝绳与楼板孔洞每边间隙应为20～40mm，通向井道孔洞四周应筑一高50mm以上，宽度适当的台阶6） 当机房地面包括几个不同高度并相差大于0.5m时，应设置楼梯或台阶和护栏7） 当机房地面有任何浓度大于0.5m，宽度小于0.5m的凹坑或任何槽坑时，均应盖住8） 当建筑物的功能有要求时，（如住宅、旅馆、医院、学校、图书馆等），机房的墙壁、地板和房顶应能大量吸收电梯运行时产生的噪音。
9） 机房必须通风从建筑物其他部分抽出的陈腐空气，不得排入机房内10）承重梁和吊钩上应标明最大允许载荷11）在机房内每台电梯应设一切断该梯的电源开关，其容量可切断电梯正常使用情况下的最大电流，但该开关不应切断下列供电电路：a、轿厢照明或通风；b、轿顶电源插座；c、机房和隔音层照明；d、机房内电源插座；e、电梯井道照明；f、报警装置12）主电源开关应装在机房内入口处距地面1.3～1.5m的墙上如几台电梯共用同一机房，各台电梯的主电源开关的操纵机构应易于识别13）机房应设有固定式电气照明，地板表面上的照度就不小于200勒克斯机房内靠近入口（或几个入口）的适当高度应设有一个开关，以便进入时能控制机房照明14）机房内应设置一个或多个电源插座，其电源应取自第15条所述之照明电路，这些插座是2P+PE型250V15）动力电源的照明电源应分开，并都送至机房的墙上，或通过与第11条所述之主电源开关供电侧相连而获得照明电源16）零线和接地线应始终分开通往机房的通道和楼梯应有充分的照明，需使用楼梯运主机等时，应能承受主机的重量，并能方便地通过此时，楼梯宽度应不小于1200mm，坡度应不大于453. 井道（1） 井道墙体的耐压强度不低于24MPa，井道结构如下： a、井道系混凝土结构时，按图示要求埋设预埋件； b、井道系砖墙结构时，按图示预埋件位置设置圈梁，圈梁高度为300mm。
如井道为烧结空心砖时，可选用C25混凝土灌实体墙2） 每一电梯的井道均应由无孔的墙、底板和顶板完全封闭起来，只允许有下述开口：a、层门开口；b、通往井道的检修门、安全门以及检修活板门的开口；c、火灾情况下，排队气体与烟雾的排气孔；d、通风孔；e、井道与机房之间的永久性开口3） 井道的墙、底面和顶板应具有足够和机械强度，应用坚固、非易燃材料制造，而这种材料本身不应助长灰尘产生4） 当相邻两层门地坎的距离超过11m时，其间应设置安全门，以确保相邻地坎间的距离不超过11m.5） 安全门的高度不得小于1.8m，宽度不得小于0.35m，检修门的高度不得小于1.4m，宽度不得小于0.6m，且它们均不得朝里开启6） 安全门和检修门必须装有带钥匙操纵的锁，当安全门与检修门开启后不用钥匙亦能将其关闭和锁住检修门和安全门均应即使在锁住的情况下，也应能不用钥匙从井道内部将门打开7） 检修门和安全门均应是无孔的，并应具有与层门一样的机械强度8） 井道顶部应设置通风孔，其面积不得小于井道水平断面面积的1%通风孔可直接通向室外，或经机房通向室外除为电梯服务的房间外，井道不得用于其他房间的通风9） 规定的电梯井道水平尺寸，是用铅锤测定的最小净空尺寸。
允许偏差值为：高度不大于30m的井道：0～+25mm；高度不大于60m的井道：0～+35mm；高度不大于90m的井道：0～+50mm；（10） 同一井道装有多台电梯，在井道的下部，不同的电梯运动部件（轿厢或对重装置）之间应设置护栅，高度从轿厢或对重装置行程最低点延伸到底坑地面以上2.5m，如果运动部件间水平距离小于0.3m则护栅应贯穿整个井道，其有效宽度应不小于被防护的运动部件（或其他部分）的宽度每边各加0.1m11）井道应为电梯专用井道内不得装设与电梯无关的设备、电缆等（井道内允许装设采暖设备，但不能用热水或蒸汽作热源，采暖设备的控制与调节装置应装在井道外面）12）井道应设置永久性的照明，在井道最高和最低点0.5m内各装一盏灯中间每隔7m （最大值）设一盏灯13）井道处井道检修门近旁应设有一须知，指出“电梯井道—危险，未经许可禁止入内”14）采用膨胀螺栓安装电梯导轨支架时应满足下列要求：a、混凝土墙应坚固结实，其耐压强度应不低于24MPab、混凝土墙壁的厚度应在120mm以上c、所选用的膨胀螺栓必须为电梯专用的膨胀螺栓4. 底坑（1） 井道下部应设置底坑及排水装置，底坑不得渗水，底杭底部应光滑平整。
2） 电梯井道最好不设置在人们能到达的空间上面如果轿厢或对重之下确有人们能到达的空间存在，底坑的底面应至少按5000N/m2载荷设计，并且：a、将对重缓冲器装在一直延伸到坚固的地面上的实心桩墩上；b、或对重应装备安全钳本土建图中的井道尺寸未考虑配置对重安全钳）5. 层门（1） 在层门附近，层站的自然或人工照明，在地面上应至少为50勒克斯2） 层站候梯厅深度尺寸，至少在整个井道宽度范围应符合表1规定表1 候梯厅深度电梯种类安装方式候梯厅深度乘客电梯（住宅用）单台≥B多台并列成排≥B乘客电梯（非住宅用）单台≥1.5B多台并列成排≥1.5B当电梯群为四台时该尺寸≥2400多台面对面排列≥相对电梯B之和＜4500病床电梯单台≥1.5B多台并列成排≥1.5B多台面对面排列≥相对电梯B之和注：① a、候梯厅深度尺寸未考虑不乘电梯人员穿越层站对交通过道的要求；b、客货梯候梯厅深度尺寸应选取相应的乘客电梯或病床电梯的候梯厅深度尺寸；c、服务于残疾人的电梯层站候梯厅深度不小于1.5m② B为梯群中最大的轿厢深度值。
