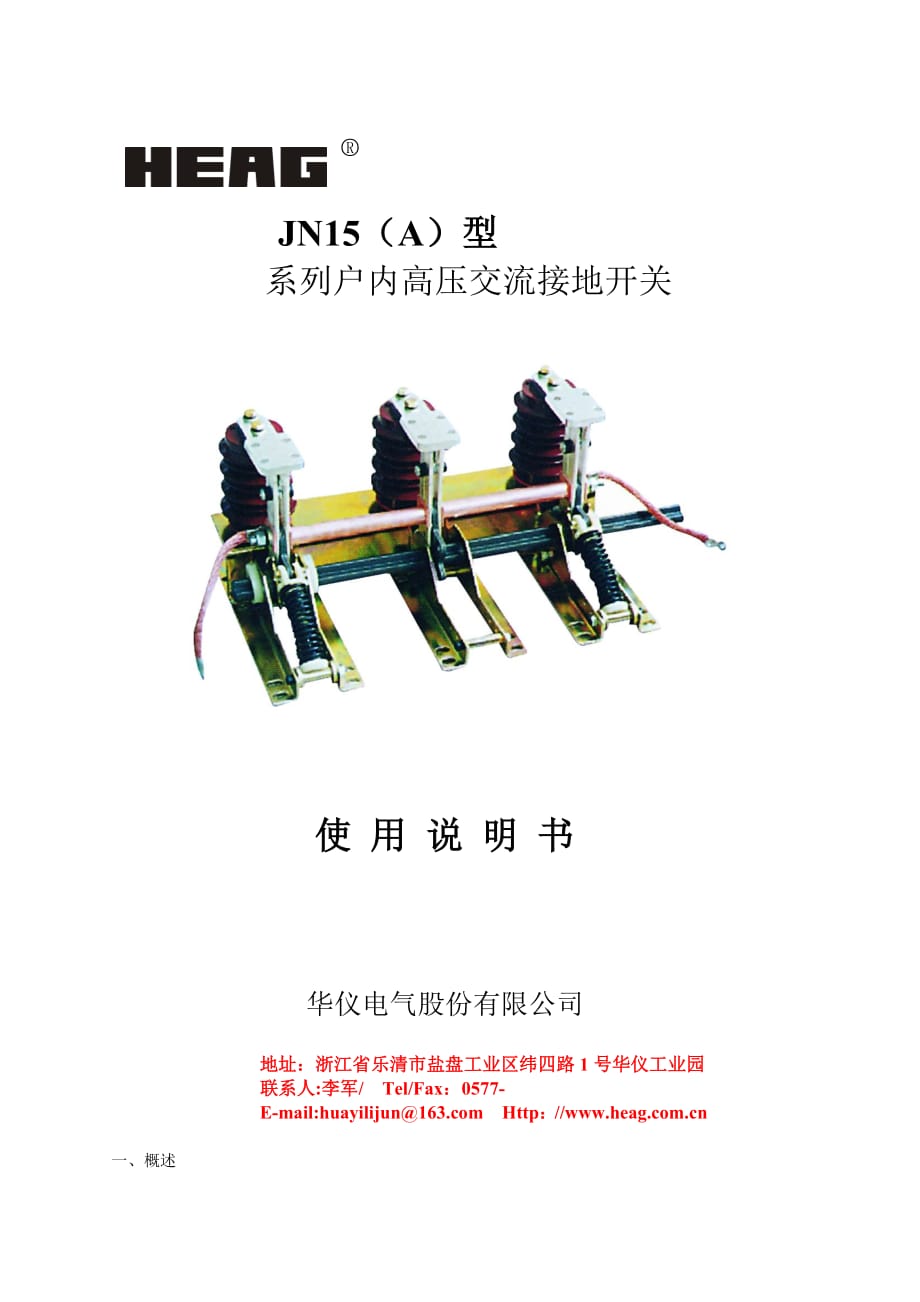

JN15（A）型系列户内高压交流接地开关使 用 说 明 书华仪电气股份有限公司地址：浙江省乐清市盐盘工业区纬四路1号华仪工业园联系人:李军/ Tel/Fax：0577-E-mail:huayilijun@ Http：//一、 概述JN15型系列高压接地开关是我公司集国内外接地开关最新技术而开发的具有先进水平的产品经全面考核，其性能符合GB1985-2002《交流高压隔离开关和接地开关》及IEC60129的要求，具有设计先进，技术性能可靠；结构简单，安装调试方便；适应需要；左右操作均可并具备相应的短路关合能力等优点适用于12KV/24KV/40.5KV及以下，交流50HZ的电力系统中，可与各种型号高压开关柜配套，作为接地保护用二、 使用环境条件海拔高度1000m以下；周围空气温度：上限+40℃，下限-25℃湿度:日平均值不大于95%、月平均值不大于90%；地震烈度不超过8度；无易燃、易爆、严重粉尘、化学腐蚀及剧烈振动的场所；污秽等级：Ⅱ三、 型号含义J N 15（A）-□/ □ - □ 相间距 短时耐受电流 额定电压 有A则为分体式，无A则为一体式。
设计序号 户内 接地开关四、主要技术参数项 目单位数 据额定电压KV122440.5额定频率Hz50额定短时耐受电流KA31.5;40;50;31.531.5额定短路持续时间S4额定短路关合电流KA80;100;1258080额定峰值耐受电流KA80;100;1258080极间中心距mm150；165；210；230；250；275；210；230 250；275210、230、250、275210、230250、275300；350；385；460额定绝缘水平1min工频耐压KV425095雷电冲击耐压(峰值)75125185机械寿命次2000手动操作力矩N. m≯200三相刚合位置偏斜mm≯2三相刚合位置同期性mm≯3对地空气距离mm≮125≮200≮300五、结构和工作原理5.1 JN15系列开关为整体式接地开关由底架、支柱绝缘子（或传感器—由订货所定）、静触头、动触头、主轴、快速弹簧等部件组成。
另外，根据用户需要，可配供带电显示装置5.2 JN15A（即EK6）系列开关为分体式接地开关由底架、静触头、动触头、主轴、快速弹簧等部件组成5.3 工作原理 此系列接地开关上三对装在主轴上的动触刀、可通过主轴自由转动并通过短接套管互相导通， 经由两条固定在短接套管端头的铜软线接地装在支架上的主轴和分合弹簧用来传递分合过程中的力 当操作接地开关合闸时，操作机构通过连杆带动接地开关拐臂转动拐臂再带动主轴及操纵板沿合闸方向转动，压缩螺旋弹簧使之储能，当主轴转动90℃时弹簧储能结束，并通过中点，弹簧释放储能，使接地开关快速合闸，在合闸位置，动触刀通过碟型弹簧和静触头的凸缘部（刀口）牢固可靠地接触 分闸操作时，操作机构通过连杆带动接地开关拐臂沿分闸方向转动，当拐臂带动主轴及操纵板转动时，弹簧压缩储能结束，并通过中点，弹簧释放储能，使接地开关分闸 与本接地开关配用的操作机构，其手柄分、合闸操作转动角度不得小于90℃六、外形及安装尺寸 七、安装使用与调试、维护此系列接地开关可水平安装、垂直安装、或倾斜安装，用户可根据自己的需要而定。
JN15A系列的接地静触头应用螺钉固定在具有绝缘底架（如柱型绝缘子或电流互感器等）的导体上，触头之间以及动触头支架等相对位置要校对准此系列接地开关有拐臂与伞齿轮两种传动方式7.1拐臂传动方式：用户根据需要选定安装方式后，松掉（1）螺钉，对拐臂（3）进行角度调节，使拐臂与柜子内的操作连杆上的拐臂成理想的角度使操作力更小，开关分合闸到位，而后紧固螺钉，让开关上的拐臂和轴套（2）接成一体7.2伞齿轮传动方式：用户根据不同的安装方式，选择不同的伞型齿轮传动，伞型齿轮共有四种注意伞型齿轮的支架是用两个M8x50内六角螺钉固定，用木锤敲打大轴端部到左操作或右操作所需的位置，然后把螺钉拧紧即可7.3此系列接地开关安装好之后，须擦抹干净，并在动静触头接触部分薄薄地涂一层工业凡士林，在碟型簧、螺旋弹簧，以及所有的传动、滑动部分涂抹工业凡士林7.4在发现接地开关不符合其技术要求或重新装配时才需调整，调整过程如下： 接地开关处于合闸位置，调整静触头前后左右位置，检查导电接触面符合要求（≥2/3视在接触面）后，慢慢打开动触头到刚分位置，检查三极同期性及各极位置偏斜量，此过程多次调整，直至三极同期性不大于3mm，各极位置偏斜不大于2mm为止，用塞尺、试棒检查。
调整后，接地开关动静触头导电接触部分薄薄地涂一层工业凡士林、运动摩擦部分涂以黄油，然后分合操作10次，检查动作是否正常7.5使用时，根据金属封闭开关设备规定，其操作部分必须满足只有主回路不带电的情况下才能合接地开关，只有接地开关打开后，才能给主回路送电无接地静触头时，严禁操作接地开关7.6运行中，接地开关的工作电压不应超过其额定数值在运行中，接地开关、静触头如果烧损严重，需修理或更换触头后方可继续使用7.7常见故障及处理办法故障现象产生原因排除方法合闸不到位主轴传动不灵活调整运动摩擦部分涂以黄油动静触头润滑不够薄薄地涂上一层工业凡士林操作部分装配不合理调整合理八、验收和保管 8.1验收：产品到达目的地后，应尽快开箱检查，按订货合同核对产品规格，并按装箱单清点随机文件和附件，检查产品有无严重损坏，如发现不正常现象，请及时通知制造厂，以便共同协商处理 8.2保管：产品验收后，如不立即安装使用，应保存在有遮蔽和干净通风的场所，每半年检查一次，如发现锈迹应及时除锈并涂以防锈剂九、定货须知 由于此系列接地开关适用范围很广，敬请用户订购本产品时，须注明产品全型号、额定电压、短时耐受电流、相间距、安装位置（左或右操作）图示为右操作），安装方式（拐臂或伞齿轮操作）。
是否配供带电显示器 需供传感器—-带电显示装置时，请注明带电显示器类型 若用户有特殊要求请与本公司协商解决附件1 ◎ ZS型显示器 Ⅰ型 Ⅱ型 Ⅲ型 ◎ ZS型显示器型号及含义 ZS –□ –□/ □ 功能：T型（表示提示型） Q型（表示强制型） 额定电压（3、6、10、20、27.5、35KV） 外型：Ⅰ型、Ⅱ型、Ⅲ型 显示器 Ⅰ型、Ⅲ型显示器有提示型（T型）和强制型（Q型）两种，Ⅱ型显示器仅有提示型（T型），不具备强制闭锁（Q型）◎ ZS型显示器Ⅰ型、Ⅱ型、Ⅲ型安装开孔尺寸分别如下附件2。
