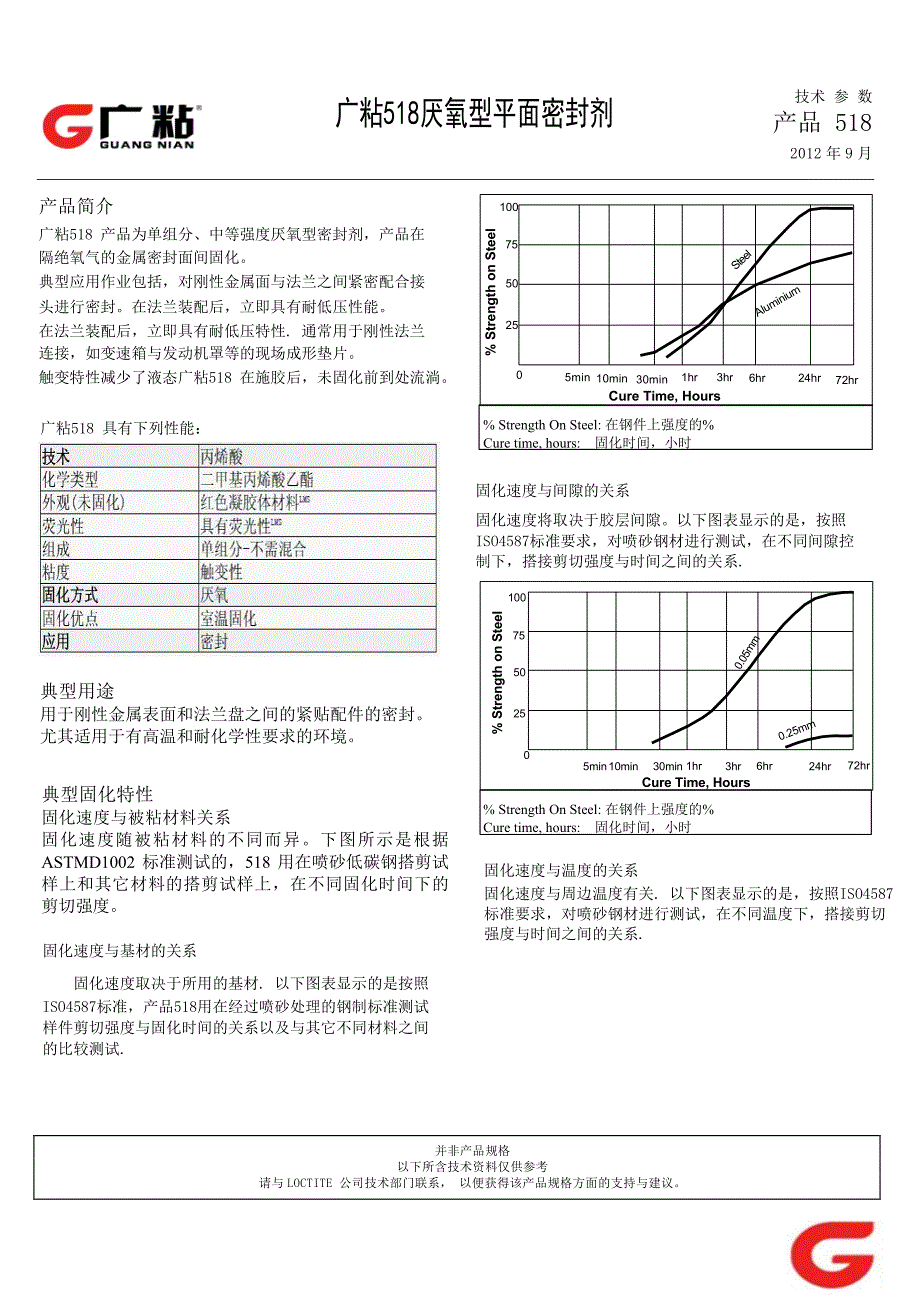

固化速度与间隙的关系 518 I S O 4 5 8 7 标准，产品5 1 8 用在经过喷砂处理的钢制标准测试 广粘5 1 8 具有下列性能： 5 1 8 广粘5 1 8 厌氧型平面密封剂 92 0 1 2 技术 参 数 产品 年月 并非产品规格 以下所含技术资料仅供参考 请与 L O C T I T E 公司技术部门联系， 以便获得该产品规格方面的支持与建议 产品简介 典型用途 用于刚性金属表面和法兰盘之间的紧贴配件的密封 尤其适用于有高温和耐化学性要求的环境 典型固化特性 固化速度与被粘材料关系 固化速度随被粘材料的不同而异下图所示是根据 ASTMD1002 标准测试的，用在喷砂低碳钢搭剪试 样上和其它材料的搭剪试样上，在不同固化时间下的 剪切强度 5min10min 30min1hr3hr6hr24hr 72hr Cure Time, Hours 0 25 50 75 100 % Strength on Steel Steel Aluminium % Strength On Steel: 在钢件上强度的% Cure time, hours: 固化时间，小时 0.05mm 5min10min30min 1hr3hr6hr24hr72hr Cure Time, Hours 0 25 50 75 100 % Strength on Steel 0.25mm % Strength On Steel: 在钢件上强度的% Cure time, hours: 固化时间，小时 固化速度与基材的关系 固化速度取决于所用的基材. 以下图表显示的是按照 样件剪切强度与固化时间的关系以及与其它不同材料之间 的比较测试. 广粘5 1 8 产品为单组分、中等强度厌氧型密封剂，产品在 隔绝氧气的金属密封面间固化。
典型应用作业包括，对刚性金属面与法兰之间紧密配合接 头进行密封在法兰装配后，立即具有耐低压性能 在法兰装配后，立即具有耐低压特性. 通常用于刚性法兰 连接，如变速箱与发动机罩等的现场成形垫片 触变特性减少了液态广粘5 1 8 在施胶后，未固化前到处流淌 固化速度将取决于胶层间隙以下图表显示的是，按照 I S O 4 5 8 7 标准要求，对喷砂钢材进行测试，在不同间隙控 制下，搭接剪切强度与时间之间的关系. 固化速度与温度的关系 固化速度与周边温度有关. 以下图表显示的是，按照I S O 4 5 8 7 标准要求，对喷砂钢材进行测试，在不同温度下，搭接剪切 强度与时间之间的关系. 5 1 8 , 2 0 1 29 技术参数 产品 年月 . l 5° C 5min 10min 30min 1hr 3hr 6hr 24hr 72hr Cure Time, Hours 0 25 50 75 100 % Strength on Steel 40° C 22° C % Strength On Steel: 在钢件上强度的% Cure time, hours: 固化时间，小时 0 25 50 75 100 % Strength on Steel 5min 10min 30min1hr3hr 6hr24hr72hr Cure Time, Hours No Activator Act 7471 Act. 7649 % Strength On Steel: 在钢件上强度的% Cure time, hours: 固化时间，小时 固化后材料典型性能 物理性能 热膨胀系数，ASTMD696， K- 1 80×10- 6 导热系数，ASTM C177，W.m- 1 K- 1 0.1 比热， kJ.kg- 1K- 1 0.3 固化后材料特性 (在喷砂低碳钢试样上，220C下固化 24小时后) 典型值 范围 剪切强度 ASTM D1002，N/mm2 5 3- 7 (psi) (725) (435- 1015) 剪切强度 DIN EN1465，N/mm2 7 4- 10 (psi) (1015) (580- 1450) 拉伸强度 DIN EN26922，N/mm2 7.5 2- 13 (psi) (1087) (290- 1885) 密封性 在内径为 50mm，外径为 70mm的环状垫片上施加压力 1.3N/mm2(13.5bar)进行测试： 基材 密封形成的间隙 低碳钢 ≤0.125mm 铝 2011T3 ≤0.125mm 典型耐环境性能 以下测试关于环境对强度的影响，不用于密封性能测 定。
测试方法： 剪切强度，ASTM D1002 基材： 喷砂低碳钢搭剪试样 固化方法： 在室温下固化 24小时＋在给定温度下 24小时 热强度 在特明温度下测试 0 50 100 150 200 0 25 50 75 100 Temperature, ° C % RT Strength % RT Strength: % 室温强度 Temperature°C: 温度， °C 需当地销售与技术部技术可以访问下列网址：h t t p : / / w w w . g u a n g n i a n . n e t 固化速度与促进剂的关系 当固化速度很慢或者间隙较大时，应用促进剂可以加快固化 速度. 以下图表显示的是按照I S O 4 5 8 7 标准，产品5 1 9 用在 经过喷砂处理的钢制标准测试样件. 5 1 8 , 2 0 1 2 是广粘胶业有限公司注册 国内专利或专利应用的保护中国 成分的广粘公司的专利许可 广粘公品或特定场合下使用广粘产品而出现的问题 广粘公司明确声明不担保因销售广粘产 请与广粘胶业有限公司技术服务联系 9年 请查阅广粘的材料安全 技术参数 产品 月 . 热老化 在标明温度下老化，在 220C下测试。
0 1,000 2,000 3,000 4,000 5,000 0 50 100 150 200 250 300 350 Hours % Initial Strength at RT 150° C 185° C 耐化学/溶剂性能 在标明条件下老化，在 220C下测试 条件 温度 初始强度剩有率% 100hr 500hr 1000hr 机油 125°C 100 100 100 无铅汽油 22°C 95 60 60 水/乙二醇 (50%/50%) 87°C 160 110 110 注意事项 本产品不宜在纯氧与/或富氧系统中使用，不能用做氯 气或其它强氧化性物质的密封材料 有关本产品的安全注意事项， 数据资料(MSDS) 在粘接前，要使用水性清洗液清洗表面粘接前，重 要的是检查清洗液与胶液的相容性在某些情况下， 这些水性清洗液可能会影响到胶液的固化和性能本 品通常不宜用在塑料上(特别是可能造成应力开裂的热 塑性塑料)建议用户在使用本产品前确认好本产品与 被粘接材料的相容性 使用指南 要获得最佳性能，表面需清洁和无油脂，本品适用于 密封粘接间隙，超过 0.25mm 的紧贴法兰部件用手工 刷涂或网板印刷的办法将本产品涂在法兰盘的一个面 上，安装结束和固化之前，要确认是否完全密封时， 可以通过施加一定的低压(0.5 bar)的方法。
测试结束 后，法兰盘应当尽可能紧固，避免滑动 贮存条件 除标签上另有注明，本产品的理想贮存条件是在 8°C - 28°C (460F- 820F)温度范围内的阴凉，干燥处， 于包装 内存放如果本产品存放于低于 8°C - 18°C的条件下 将 会更理想为了避免污染未用胶液，不能将任何多余 胶液倒回原包装瓶内若想获得更具体的贮存寿命信 息， 数据范围 本文中所包含的各种数据均为典型值和/或允许范围(根 据平均值+/- 2 标准偏差)这些值都是根据实际测试数 据和周期性验证取得的 说明 本文中所含的各种数据仅供参考，被认为是可靠的 对于任何人采用我们无法控制的方法得到的结果，我 们恕不负责决定把本产品用在用户的哪一种生产方 法上，及采取哪一种措施来防止产品在贮存和使用过 程中可能发生的损失和人身伤害都是用户自己的责 任鉴于此， 司明确声明对任何间接或意外损失包括利润方面的损 失都不承担责任本文中所论述的各种生产工艺或化 学成分都不能被理解为这些专利可以被其他人随便使 用和拥有或被理解为得到了包括这些生产工艺和化学 证建议用户每次在正式 使用前都要根据本文提供的数据先做实验本产品受 、 % Initial strength at RT: 初始强度保有率的% Hours: 小时 东莞市广粘胶业有限公司 中国东莞市大岭山杨屋第一工业区 邮编：5 2 3 8 3 9 ：8 6 - 0 7 6 9 - 8 5 6 3 2 3 4 5 ：8 6 - 0 7 6 9 - 8 5 6 3 5 9 4 5 ：1 8 0 - 2 8 2 2 - 2 9 5 8 。
