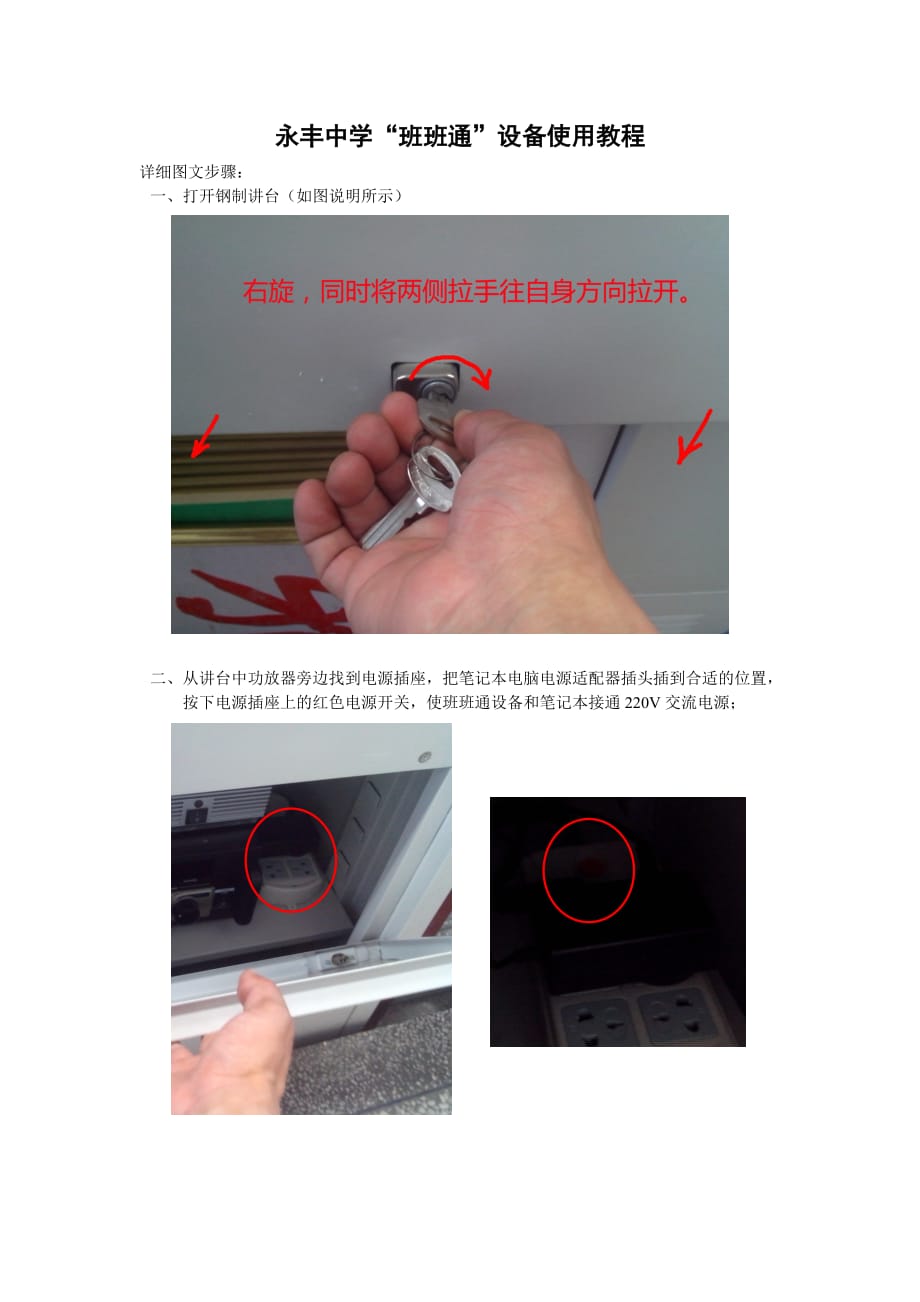

永丰中学“班班通”设备使用教程详细图文步骤：一、 打开钢制讲台（如图说明所示）二、 从讲台中功放器旁边找到电源插座，把笔记本电脑电源适配器插头插到合适的位置，按下电源插座上的红色电源开关，使班班通设备和笔记本接通220V交流电源；三、 （1）分别将笔记本电脑的VGA接口和耳机接口和讲台内VGA线及音频输入线连接；（2）按下左侧中央控制器面板上的“上课”按钮，此时，投影机和投影幕布应该已经动作四、 待投影幕布下降到位、投影机投影亮度正常后，按下中央控制器面板上的“笔记本”设备选项按钮，再启动笔记本电脑系统；稍等片刻，投影幕布上应该出现电脑桌面图像；五、 音量调节：若要调节音量，请连续点按中央控制器面板上的“线路音量+”或“线路音量—”，即可增大或减小扬声器音量六、 若电脑系统启动后，投影幕布上未出现电脑桌面图像，则还需在电脑上切换投影选项，惠普笔记本电脑同时按下“Fn”和“F4”键，联想电脑同时按下“Fn”和“F7”键，此时投影幕布上应该能正常投影出电脑桌面图像，假如还不能显示桌面图像，则可将电脑系统重启一次，完成后桌面图像就能正常投影出来七、 实物投影仪使用：（1） 将展示台稍往黑板放向拉出，或将讲台上部活动部分向学生方向推出少许，使得有足够空间能将展示台摄像头部分抬到合适位置；（2） 把展示台摄像头双臂抬到合适位置后，将摄像头按箭头方向旋转至合适位置，使镜头对准欲投影的放置于展台面板上的内容；（3） 按下展示台左侧电源开关，此时展示台两侧照明灯应点亮；（4） 按下中央控制器面板上的“展台卡座”按钮，稍待片刻，投影幕上应该显示出展示台上所放置的内容；（5） 调整展台面板上的相关功能轻触按钮（放大、缩小、亮度增加减小、摄像头自动焦、图像、文字、负片等按需要调节器），完成相关展示功能。
八、 其它设备已经调整到位，不需另作任何调整九、 关闭设备：（1） 按下控制面板上的“下课”按钮，此时，投影机关闭，投影幕布向上升起收回；（2） 待投影幕布收回到位后，关闭电源插座上的电源开关八、将讲台暗锁关闭到位锁后适当拉一拉两侧拉手，检查是否锁紧到位）永丰中学 电教处2012-7-7。
