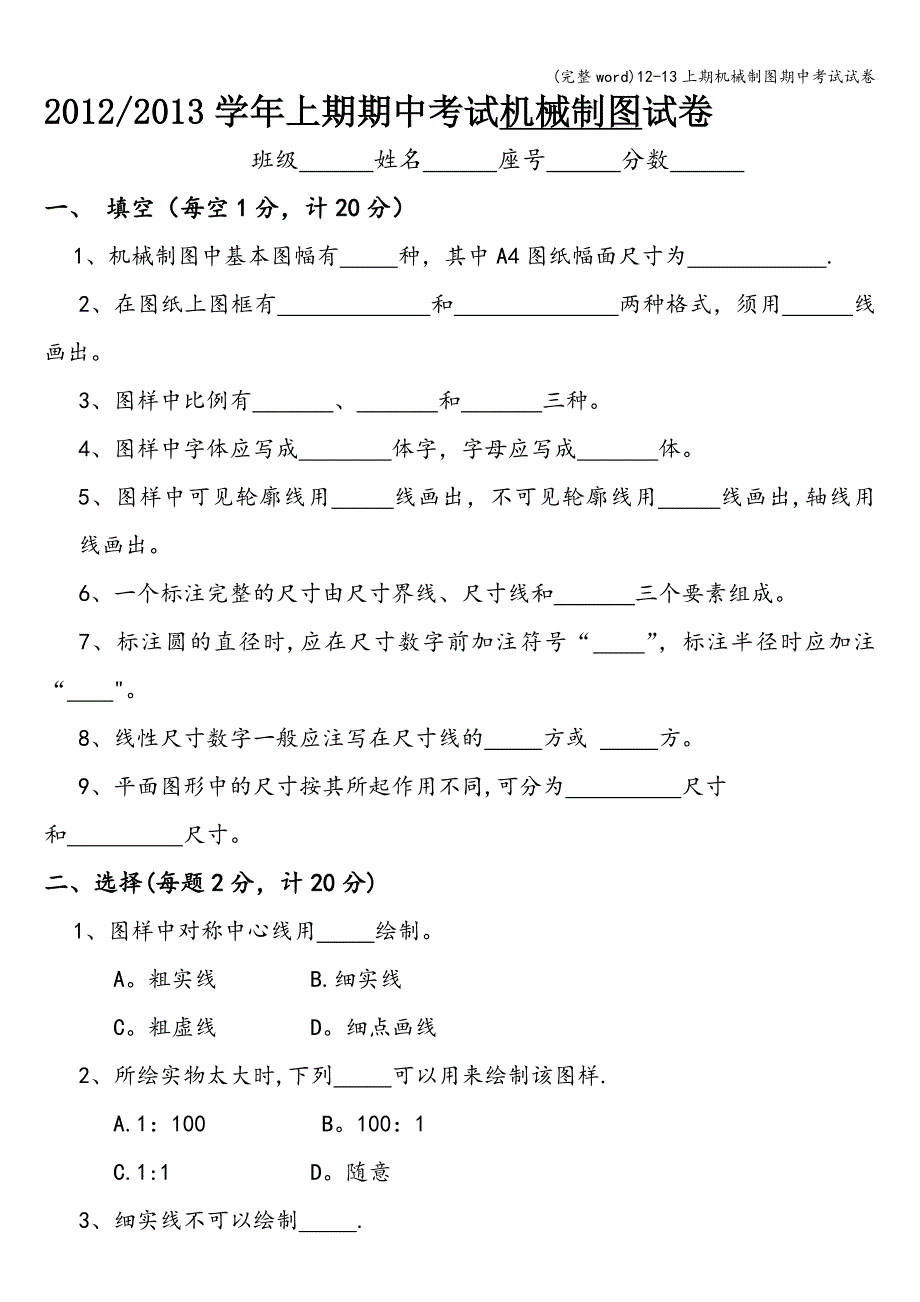

完整word)12-13上期机械制图期中考试试卷2012/2013学年上期期中考试机械制图试卷班级 姓名 座号 分数 一、 填空（每空1分，计20分） 1、机械制图中基本图幅有 种，其中A4图纸幅面尺寸为 . 2、在图纸上图框有 和 两种格式，须用 线画出 3、图样中比例有 、 和 三种 4、图样中字体应写成 体字，字母应写成 体 5、图样中可见轮廓线用 线画出，不可见轮廓线用 线画出,轴线用 线画出 6、一个标注完整的尺寸由尺寸界线、尺寸线和 三个要素组成 7、标注圆的直径时,应在尺寸数字前加注符号“ ”，标注半径时应加注“ " 8、线性尺寸数字一般应注写在尺寸线的 方或 方 9、平面图形中的尺寸按其所起作用不同,可分为 尺寸和 尺寸二、选择(每题2分，计20分) 1、图样中对称中心线用 绘制。
A粗实线 B.细实线 C粗虚线 D细点画线 2、所绘实物太大时,下列 可以用来绘制该图样. A.1：100 B100：1 C.1:1 D随意 3、细实线不可以绘制 . A.尺寸线 B尺寸界线 C.断裂处边界线 D.基准线 4、“SΦ30”表示 A直径为30mm的圆 B.直径为30mm的球 C.半径为30mm的球 D.半径为30mm的圆 5、如果没有特殊注明,机械图样中的尺寸单位为 . A.mm B.m Ccm Ddm 6、三角板不可以用来画 角 A30° B36° C15° D.75° 7、平面图形中的线段按所给尺寸齐全与否可分为三类,下列各项中 不属于其中 A.已知线段 B.中间线段 C。
过渡线段 D.连接线段 8、符号“∠1：5”表示 A斜度为1:5 B.角度为1：5 C锥度为1：5 D斜度为5:1 9、下列一般不作为基准使用的是 A对称中心线 B.主要的水平或垂直轮廓线 C.较大圆的中心线 D.弧线 10、下列不属于两直线间的圆弧连接的是 A锐角弧 B钝角弧 C.外连接 D直角弧三、判断（每题2分,计10分) 1、绘图比例改变时，所绘实体的大小也随之改变 （ ） 2、机件的一个尺寸，一般只标注一次 （ ） 3、绘制机械图样的图线分粗、细两种,粗、细线宽度之比为2:1 （ ) 4、在同一图样上，可以选用多种型式的字体 （ ） 5、在标注角度尺寸时，数字应水平书写 （ ）四、按要求作图，要求保留作图痕迹(计50分） 1、将线段AB五等分.（计8分） 2、作圆的内接正六边形。
计8分) 3、作长轴为50，短轴为30的椭圆计10分） 4、半径为R的弧外连接两圆计10分) 5、参照图示要求作锥度.(计8分） 6、用半径为R的弧连接两直线计6分) 。
