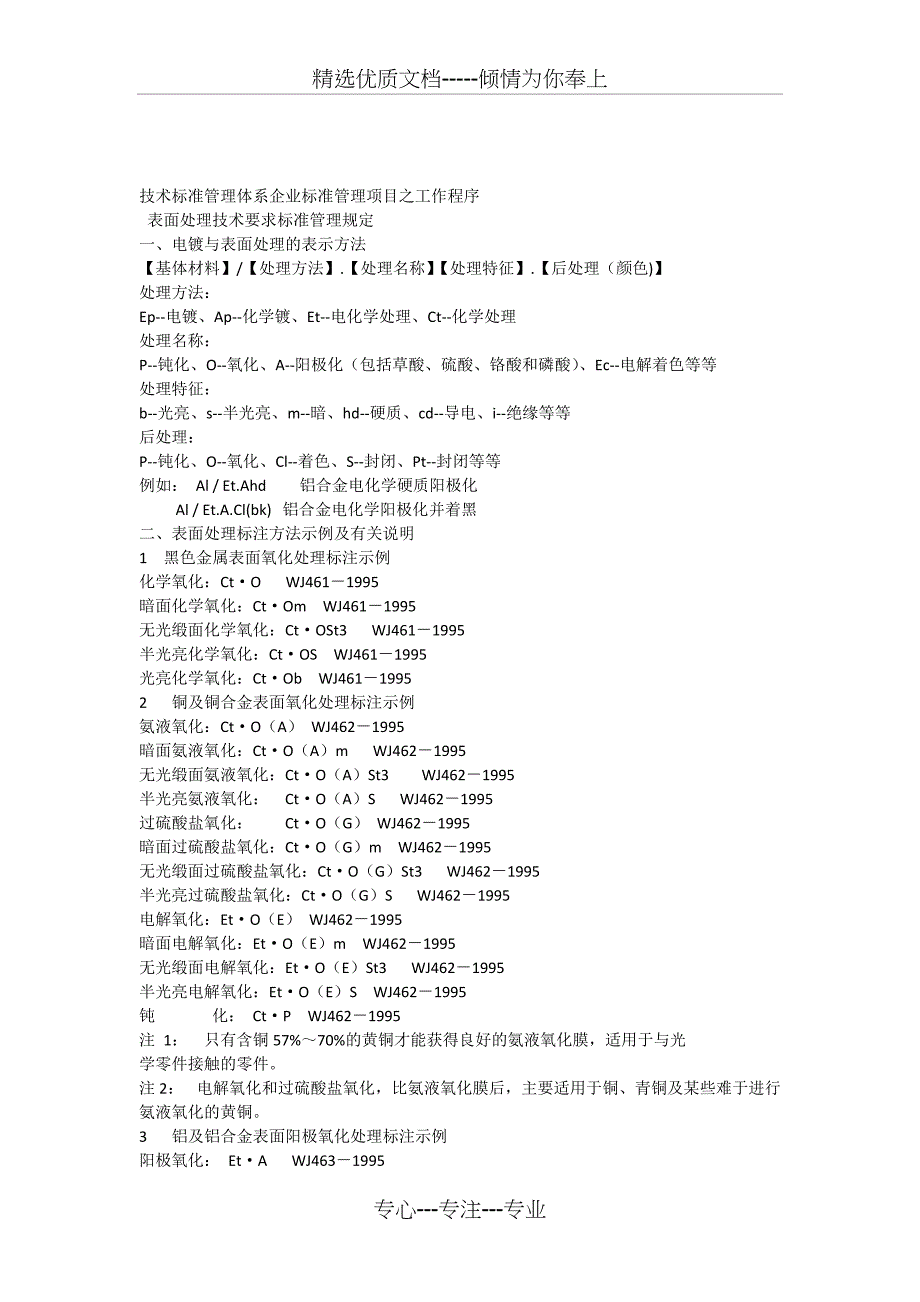

精选优质文档-----倾情为你奉上技术标准管理体系企业标准管理项目之工作程序 表面处理技术要求标准管理规定一、电镀与表面处理的表示方法【基体材料】/【处理方法】.【处理名称】【处理特征】.【后处理（颜色)】处理方法：Ep--电镀、Ap--化学镀、Et--电化学处理、Ct--化学处理处理名称：P--钝化、O--氧化、A--阳极化（包括草酸、硫酸、铬酸和磷酸）、Ec--电解着色等等处理特征：b--光亮、s--半光亮、m--暗、hd--硬质、cd--导电、i--绝缘等等后处理：P--钝化、O--氧化、Cl--着色、S--封闭、Pt--封闭等等例如： Al / Et.Ahd 铝合金电化学硬质阳极化 Al / Et.A.Cl(bk) 铝合金电化学阳极化并着黑二、表面处理标注方法示例及有关说明1 黑色金属表面氧化处理标注示例化学氧化：Ct·O WJ461－1995暗面化学氧化：Ct·Om WJ461－1995无光缎面化学氧化：Ct·OSt3 WJ461－1995半光亮化学氧化：Ct·OS WJ461－1995光亮化学氧化：Ct·Ob WJ461－19952 铜及铜合金表面氧化处理标注示例氨液氧化：Ct·O（A） WJ462－1995暗面氨液氧化：Ct·O（A）m WJ462－1995无光缎面氨液氧化：Ct·O（A）St3 WJ462－1995半光亮氨液氧化： Ct·O（A）S WJ462－1995过硫酸盐氧化： Ct·O（G） WJ462－1995暗面过硫酸盐氧化：Ct·O（G）m WJ462－1995无光缎面过硫酸盐氧化：Ct·O（G）St3 WJ462－1995半光亮过硫酸盐氧化：Ct·O（G）S WJ462－1995电解氧化：Et·O（E） WJ462－1995暗面电解氧化：Et·O（E）m WJ462－1995无光缎面电解氧化：Et·O（E）St3 WJ462－1995半光亮电解氧化：Et·O（E）S WJ462－1995钝 化： Ct·P WJ462－1995注 1： 只有含铜57%～70%的黄铜才能获得良好的氨液氧化膜，适用于与光学零件接触的零件。
注2： 电解氧化和过硫酸盐氧化，比氨液氧化膜后，主要适用于铜、青铜及某些难于进行氨液氧化的黄铜3 铝及铝合金表面阳极氧化处理标注示例阳极氧化： Et·A WJ463－1995硫酸阳极氧化： Et·A（S） WJ463－1995铬酸阳极氧化： Et·A（Cr） WJ463－1995磷酸阳极氧化： Et·A（P） WJ463－1995草酸阳极氧化： Et·A（O） WJ463－1995蓝色光亮阳极氧化： Et·Ab·CI（BU） WJ463－1995黑色阳极氧化： Et·A·CI（BK） WJ463－1995黑色半光亮阳极氧化：Et·AS·CI（BK） WJ463－1995黑色暗面阳极氧化：Et·Am·CI（BK） WJ463－1995黑色细光缎面阳极氧化：Et·ASt1·CI（BK） WJ463－1995黑色粗光缎面阳极氧化：Et·ASt2·CI（BK） WJ463－1995黑色无光缎面阳极氧化：Et·ASt3·CI（BK） WJ463－1995黑色硫酸阳极氧化： Et·A（S）·CI（BK） WJ463－1995黑色光亮硫酸阳极氧化：Et·A（S）b·CI（BK） WJ463－1995黑色半光亮硫酸阳极氧化：Et·A（S）S·CI（BK） WJ463－1995黑色暗面硫酸阳极氧化：Et·A（S）m·CI（BK） WJ463－1995黑色细光缎面硫酸阳极氧化：Et·A（S）St1· CI（BK）WJ463－1995黑色粗光缎面硫酸阳极氧化：Et·A（S）St2· CI（BK）WJ463－1995黑色无光缎面硫酸阳极氧化：Et·A（S）St3· CI（BK）WJ463－1995黑色铬酸阳极氧化：Et·A（Cr）·CI（BK） WJ463－1995黑色光亮铬酸阳极氧化：Et·A（Cr）b·CI（BK） WJ463－1995黑色半光亮铬酸阳极氧化：Et·A（Cr）S·CI（BK） WJ463－1995黑色暗面铬酸阳极氧化：Et·A（Cr）m·CI（BK） WJ463－1995黑色细光铬酸阳极氧化：Et·A（Cr）St1·CI（BK） WJ463－1995黑色粗光铬酸阳极氧化： Et·A（Cr）St2·CI（BK） WJ463－1995黑色无光铬酸阳极氧化： Et·A（Cr）St3·CI（BK） WJ463－1995黑色磷酸阳极氧化： Et·A（P）·CI（BK） WJ463－1995黑色光亮磷酸阳极氧化：Et·A（P）b·CI（BK） WJ463－1995黑色半光亮磷酸阳极氧化：Et·A（P）S·CI（BK） WJ463－1995黑色暗面磷酸阳极氧化：Et·A（P）m·CI（BK） WJ463－1995黑色细光磷酸阳极氧化：Et·A（P）St1·CI（BK） WJ463－1995黑色粗光磷酸阳极氧化：Et·A（P）St2·CI（BK） WJ463－1995黑色无光磷酸阳极氧化：Et·A（P）St3·CI（BK） WJ463－1995黑色草酸阳极氧化：Et·A（O）·CI（BK） WJ463－1995黑色光亮草酸阳极氧化：Et·A（O）b·CI（BK） WJ463－1995黑色半光亮草酸阳极氧化：Et·A（O）S·CI（BK） WJ463－1995黑色暗面草酸阳极氧化：Et·A（O）m·CI（BK） WJ463－1995黑色细光草酸阳极氧化：Et·A（O）St1·CI（BK） WJ463－1995黑色粗光草酸阳极氧化：Et·A（O）St2·CI（BK） WJ463－1995黑色无光草酸阳极氧化：Et·A（O）St3·CI（BK） WJ463－19954 铝及铝合金表面硬质阳极氧化处理标注示例硬质阳极氧化：D·YY WJ2017－1991喷粗砂后进行硬质阳极氧化：D·U1YY WJ2017－1991喷细砂后进行硬质阳极氧化：D·U3YY WJ2017－19915 黑镍电镀层表面处理标注示例钢质零件采用镀锌底层后无光缎面镀黑镍：EP·NibkSt3 WJ454－1995钢质零件采用镀铜底层后半光亮镀黑镍：EP·NibkS WL454－1995钢质零件采用镀铜底层后光亮镀黑镍：EP·Nibkb WJ454－1995铜质零件镀黑镍：EP·Nibk WJ454－1995铜质零件采用镀镍底层后无光缎面镀黑镍：EP·NibkSt3 WJ454－1995铜或钢质零件暗面镀黑镍：EP·Nibkm WJ454－19956 镍电镀层表面处理标注示例 钢质零件，使用条件为中等，采用无光缎面镀镍：EP·Cu20Ni10St3 WJ455－1995铜质零件，使用条件为轻度，采用细光缎面镀镍：EP· Ni5St1 WJ455－1995钢质零件，使用条件为轻度，采用低锡青铜为底层的粗光缎面镀镍：EP·Cu（85）－Sn（15）Ni10St2 WJ455－19957 铬电镀层表面处理标注示例 铜质零件，使用条件为轻度，采用细光缎面镀铬： Ep·Cr5 St1 WJ456－1995铜质零件，使用条件为轻度，采用无光缎面镀铬： Ep·Cr5 St3 WJ456－1995钢质零件，使用条件为中等，采用铜、镍为中间层的缎面镀铬： Ep·Cu20Ni10Cr0.5St WJ456－1995或Ep· Cr（30）St WJ456－1995钢质零件，使用条件为中等 ，采用低锡青铜为中间层的粗光缎面镀铬：EP·Cu（85）－Sn（15）Cr5St2 WJ456－1995钢质零件，使用条件为极严酷，由铜、光亮镍、微裂纹铬组成的多层镀覆电镀层： EP·Cu20Ni25bCr0.5mc WJ456－1995 或EP· Cr（45）mc WJ456－1995钢质零件，使用条件为极严酷，由铜、光亮镍、硬铬组成的多层镀覆电镀层： EP·Cu20Ni25bCrhd WJ456－1995或EP· Cr（45）hd WJ456－1995注：“mc”符号表示微裂纹，“hd”符号表示硬质钢质零件，使用条件为极严酷，由铜、光亮镍、乳白铬组成的多层镀覆电镀层： EP·Cu20Ni25bCrO WJ456－1995或EP· Cr（45）O WJ456－19958 镉电镀层表面处理标注示例钢质零件，使用条件为中等 ，彩色钝化处理的无光缎面镉镀层：EP·Cd12St3 ·c2C WJ457－1995黄铜零件，使用条件轻度，不进行后处理的暗面镉镀层：EP·Cd8m WJ457－1995注：“c2C”分别表示要进行后处理的符号（c）分级（2）类型（C）。
9 锌电镀层表面处理标注示例钢质零件，使用条件为中等 ，彩色钝化处理的粗光缎面镀锌：EP·Zn12St2·c2C WJ458－1995黄铜零件，使用条件轻度，不进行后处理的暗面镀锌：EP·Zn8m WJ458－1995注：“c2C”分别表示要进行后处理的符号（c）分级（2）类型（C）10 银电镀层表面处理标注示例钢质零件，进行防氧化鉻酸盐处理的光亮镀银：EP·Ag13b·At WJ459－1995锌合金，不进行后处理的半光亮镀银：EP·Ag13S WJ459－1995注： “At”为后处理的代号（进行防变色、防氧化处理）11 锡电镀层表面处理标注示例黄铜零件，使用条件轻度的半光亮镀锡： EP·Sn9S WJ460－1995钢质零件，使用条件为中等的暗面镀锡：EP·Sn9m WJ460－199512 有关说明表1 镀覆方法和处理方法的表示符号 方 法 名 称符 号电 镀化 学 镀 电 化 学 处 理 化 学 处 理Ep Ap Et Ct 表2 镀覆层特征的表示符号见 特 征 名 称符 号光 亮半 光 亮暗细 光 缎 面粗 光 缎 面无 光 缎 面bsmSt1St2St3 处 理 名 称符 号钝 化氧 化电 解 着 色POEc磷酸锰盐处理 磷酸锌盐处理 磷酸锰锌盐处磷酸锌钙盐处理磷 化普通磷化快速磷化黑色磷化MnPhZnPhMnZnPhZnCaPhPhPh（P）Ph（K） Ph（He）氨液氧化过硫酸盐氧化电解氧化O（A）O（G）O（E）硫酸阳极氧化铬酸阳极氧化磷酸阳极氧化草酸阳极氧化阳极氧化硬质阳极氧化 A（S）A（Cr）A（P）A（O）AD·YY。
