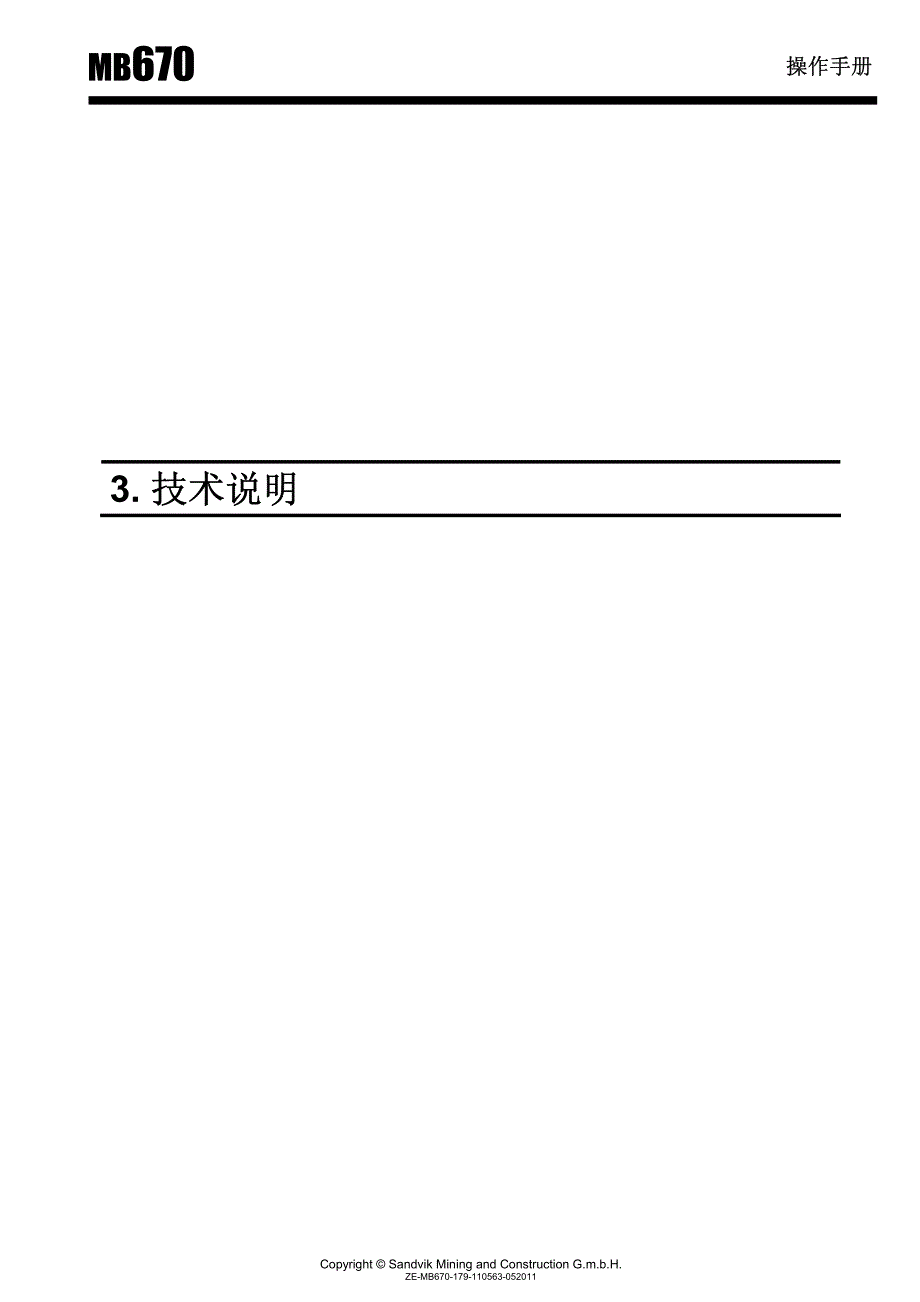

MB670 操作手册操作手册 Copyright © Sandvik Mining and Construction G.m.b.H. ZE-MB670-179-110563-052011 3. 技术说明技术说明 MB670 3. 技术说明技术说明 目录目录 Copyright © Sandvik Mining and Construction G.m.b.H. ZE-MB670-179-110563-052011 3 (28) 目录 目录 1 1 技术说明 5技术说明 5 1.11.1 简介 5简介 5 1.21.2 技术参数 6技术参数 6 1.31.3 机器的外形尺寸 8机器的外形尺寸 8 1.41.4 截割断面 9截割断面 9 2 2 掘锚机概念－主要部件 10掘锚机概念－主要部件 10 2.12.1 截割装置 11截割装置 11 2.1.1 截割滚筒 12 2.1.2 减速机 13 2.22.2 滑动机架 15滑动机架 15 2.32.3 装载机构 16装载机构 16 2.3.1 减速机 17 2.42.4 摆动刮板运输机 18摆动刮板运输机 18 2.52.5 履带行走机构 19履带行走机构 19 2.5.1 履带减速机 20 2.62.6 主机架 21主机架 21 2.6.1 后液压稳定架 21 2.72.7 电气系统 22电气系统 22 2.7.1 电机 22 2.7.2 控制系统 23 2.82.8 液压系统 24液压系统 24 2.92.9 冷却及喷雾系统 25冷却及喷雾系统 25 2.9.1 降尘系统(选装) 25 2.9.2 喷雾系统 25 2.9.3 锚索设备 25 2.102.10 锚杆系统 26锚杆系统 26 警告 警告 重要信息！ 重要信息！ 请仔细阅读和理解所有手册和此机械上所附安全标牌的内容。
手册 对与此机械有关的余留风险做出解释 忽视安全说明能导致死亡或严重的人员伤害 操作、保养和修理此机械之前，你必须必须理解手册中规定的说明，并 且按照这些说明去做 3. 技术说明技术说明 技术说明 MB670 4 (28) Copyright © Sandvik Mining and Construction G.m.b.H. ZE-MB670-179-110563-052011 MB670 3. 技术说明技术说明 目录目录 Copyright © Sandvik Mining and Construction G.m.b.H. ZE-MB670-179-110563-052011 5 (28) 1 1 技术说明 技术说明 1.11.1 简介 简介 奥钢联 MB670 掘锚机奥钢联 MB670 掘锚机是为了加快巷道掘进速度而设计的锚掘一体化快速掘进 机它具有连续采煤机的宽截割滚筒，并且具有其独特截割和装载设计性能，这 种设计使截割和打锚杆可同时进行 锚杆机是掘锚机的重要的组成部分根据煤矿的条件，MB670 掘锚机MB670 掘锚机配有 4 台顶锚 杆机和 2 台帮锚杆机 全部的顶锚杆和 2 台帮锚杆被布置在靠近截割滚筒的后面，为了优化操作工人和 工作面工人的工作环境，掘锚机安装了除尘装置和风机通道。
奥钢联公司将它丰富的掘进机实践经验和成熟的技术，汇集到这种高效采掘 设备上作为一个领先的矿山机械制造者，山特维克山特维克的所有的经验都被投入到这 种改革创新的概念中 MB670 掘锚机MB670 掘锚机与其他快速掘进设备不同的特点： • 掘进与打锚杆同时作业； • 大功率低转速的截割滚筒， 使截割过程中产生的粉尘降 至最低； • 机载顶板锚杆机和侧帮锚杆 机； • 装载和输送装置能相对于截 割装置独立运动，以取得最 好的装运效果； • 截割头掏槽和截割都由微机 控制，使截割循环以及电机 工作负载最优化； • 除了锚杆机之外，掘锚机为 无线遥控； • 对地比压低； • 利用液压缸推力掏槽，履带 原地不动，因此不破坏底 板； • 在截割滚筒之后液压支撑架 对顶板及时支护，保护操作 人员； • 全自动油脂润滑系统，减小 维修工作量 3. 技术说明技术说明 技术说明 MB670 6 (28) Copyright © Sandvik Mining and Construction G.m.b.H. ZE-MB670-179-110563-052011 1.21.2 技术参数 技术参数 掘锚机序号: 掘锚机序号: 179 179 1.2.11.2.1 总体总体 1 1 工作时 行走时 总长 [mm] 约 11240 总宽（运输） [mm] 5500 4900 总高（运输） [mm] 2800 2650 总重 [t] 约 103 最大对地比压 [N/mm2] 约 28 卧底量 [mm] 270 1.2.21.2.2 截割系统－宽截割滚筒截割系统－宽截割滚筒 技术数据技术数据 见截割滚筒; 2.1.1 功率 [kW] 见 2.7.1 驱动部分 掏槽方式 水平液压缸/滑道 最大掏槽深度 [mm] 1000 1.2.31.2.3 锚杆机系统锚杆机系统 支护顶蓬距工作面 [mm] 约 2400 顶板－侧帮距离 [mm] 约 1400 中间两根锚杆相距 [mm] 870 顶板锚杆数 2 - 8 锚杆长（单根） [mm] 2000 or 2400 侧邦锚杆机 左、右两侧 锚杆类型 树脂锚杆 钻孔方式 旋转 钻孔直径 [mm] 20 - 50 紧锚杆扭矩 [Nm] 270 - 380 钻机推力 [kN] 15 - 23 1.所有尺寸和参数为理论值。
含实际公差 MB670 3. 技术说明技术说明 目录目录 Copyright © Sandvik Mining and Construction G.m.b.H. ZE-MB670-179-110563-052011 7 (28) 1.2.41.2.4 支护系统支护系统 对顶板总支承力 [kN] 2 x 200 1.2.51.2.5 装载系统装载系统 装载装置 星形集装臂 装载能力 [t/min] 25 装载宽度 [mm] 4820 - 5500 电机功率 [kW] 见 2.7.1 驱动部分 1.2.61.2.6 运输系统运输系统 输送机宽度 [mm]760 输送机链速 [m/sec]2.1 输送机能力 [t/min]25 输送机尾部悬空距 [mm]3030 输送机尾部悬空距(掏槽时) [mm]2530 输送机电机功率 [kW]见 2.7.1 驱动部分 1.2.71.2.7 行走系统行走系统 行走速度 [m/min]3,5 / 7,0 / 15,0 履带两侧宽 [mm]约 2900 1.2.81.2.8 降尘系统降尘系统 ABM20 掘锚机装有水气混合喷雾降尘系统喷嘴安装在紧靠近截割滚筒后面，以便截 割时有效地抑尘。
掘锚机截割臂上装有吸尘和通风通道 1.2.91.2.9 液压系统液压系统 功率 [kW]见 2.7.1 驱动部分 油箱容量 [l]约 400 总油量 [l]约 600 3. 技术说明技术说明 技术说明 MB670 8 (28) Copyright © Sandvik Mining and Construction G.m.b.H. ZE-MB670-179-110563-052011 1.31.3 机器的外形尺寸 机器的外形尺寸 MB670 掘锚机 656.56900.779 A MB670 掘锚机 656.56900.779 A MB670 3. 技术说明技术说明 目录目录 Copyright © Sandvik Mining and Construction G.m.b.H. ZE-MB670-179-110563-052011 9 (28) 1.41.4 截割断面 截割断面 截割高度取决于打锚杆高度截割高度不可能大于打锚杆高度 截割断面形状 矩形 截割宽度 [mm]a 5500 收缩后的前铲板宽度 [mm]b 4820 收缩后的截割滚筒宽度 [mm]c 4900 截割高度 [mm]d 2800- 3600 顶棚最低高度 [mm]e 2650 a d b c e a d b c e 3. 技术说明技术说明 掘锚机概念－主要部件 MB670 10 (28) Copyright © Sandvik Mining and Construction G.m.b.H. ZE-MB670-179-110563-052011 2 2 掘锚机概念－主要部件 掘锚机概念－主要部件 MB670MB670 掘锚机是为了适应长壁开采工艺的需要，加快巷道掘进速度，截割巷道 高度在 2800 [mm]到 3600 [mm]之间而设计的锚掘一体化快速掘进机。
MB670MB670 掘锚 机使用电源为动力工作区域采用液压支撑架支护顶板，为操作人员提供舒适、 安全的工作环境 1 1 截割头+电动机 2 2 截割滚筒+减速机 3 3 滑动机架 4 4 前铲板 5 5 主机架 6 6 摆动刮板运输机 7 7 履带 8 8 后液压稳定架 9 9 液压支撑架 10 10 侧帮锚杆机 11 11 吸尘风管 12 12 电器箱 13 13 液压设备 14 14 供水装置 15 15 顶板锚杆机 16 16 集中润滑装置 17 17 支撑架液压缸 18 18 支撑架稳定梁 6 11 1 2 3 4 5 7 8 9 10 14 12 13 15 16 17 18 MB670 3. 技术说明技术说明 目录目录 Copyright © Sandvik Mining and Construction G.m.b.H. ZE-MB670-179-110563-052011 11 (28) 2.12.1 截割装置 截割装置 截割装置由截割臂、电动机、减速机截割臂、电动机、减速机和截割滚筒截割滚筒组成 截割臂是整体钢结构件 减速机是直齿轮－斜齿轮－行星齿轮布置 1 1 截割臂 2 2 截割滚筒齿轮箱 3 3 E-电机 4 4 截割滚筒 – 可伸缩 1 2 3 4 3. 技术说明技术说明 掘锚机概念－主要部件 MB670 12 (28) Copyright © Sandvik Mining and Construction G.m.b.H. ZE-MB670-179-110563-052011 2.1.12.1.1 截割滚筒 截割滚筒 截割滚筒型号截割滚筒型号 (见部件清单) B1150-5000-T76 76 mm (3”) –间隔 B1150-5200-T76 76 mm (3”) -间隔 B1150-5400-T76 76 mm (3”) -间隔 B1150-5500-T76 76 mm (3”) - 间隔 零件号码零件号码 656.73120.xxx 656.69340.xxx 656.73490.xxx 656.68380.xxx 适宜的运行条件适宜的运行条件 最大单轴抗压强度 50 Mpa 的材料, 厚度 100mm(4”), 最高 80 MPa 截齿截齿 2 x 48 + 2 x 4 (core cutters) 齿座适合齿柄直径为 30、35 或者 38/30 毫 米的截齿 2 x 45 + 2 x 4 (core cutters) 齿座适合齿柄直径为 30 或者 38/30 毫米的 截齿 2 x 48 + 2 x 4 (core cutters) 齿座适合齿柄直径为 30 或者 38/30 毫米的 截齿 2 x 48 + 2 x 4 (core cutters) 齿座适合齿柄直径为 30、35 或者 38/30 毫 米的截齿 采用变速箱型号采用变速箱型号 MB600 截割滚筒直径截割滚筒直径 1150 mm (451/4“) 截割宽度截割宽度 5000 mm (16’-47/8“) 5200 mm (17’-1“) 5400 mm (17’-9“) 5500 mm (18’-1“) 收回后宽度收回后宽度 4600 mm (15’-1“)。
