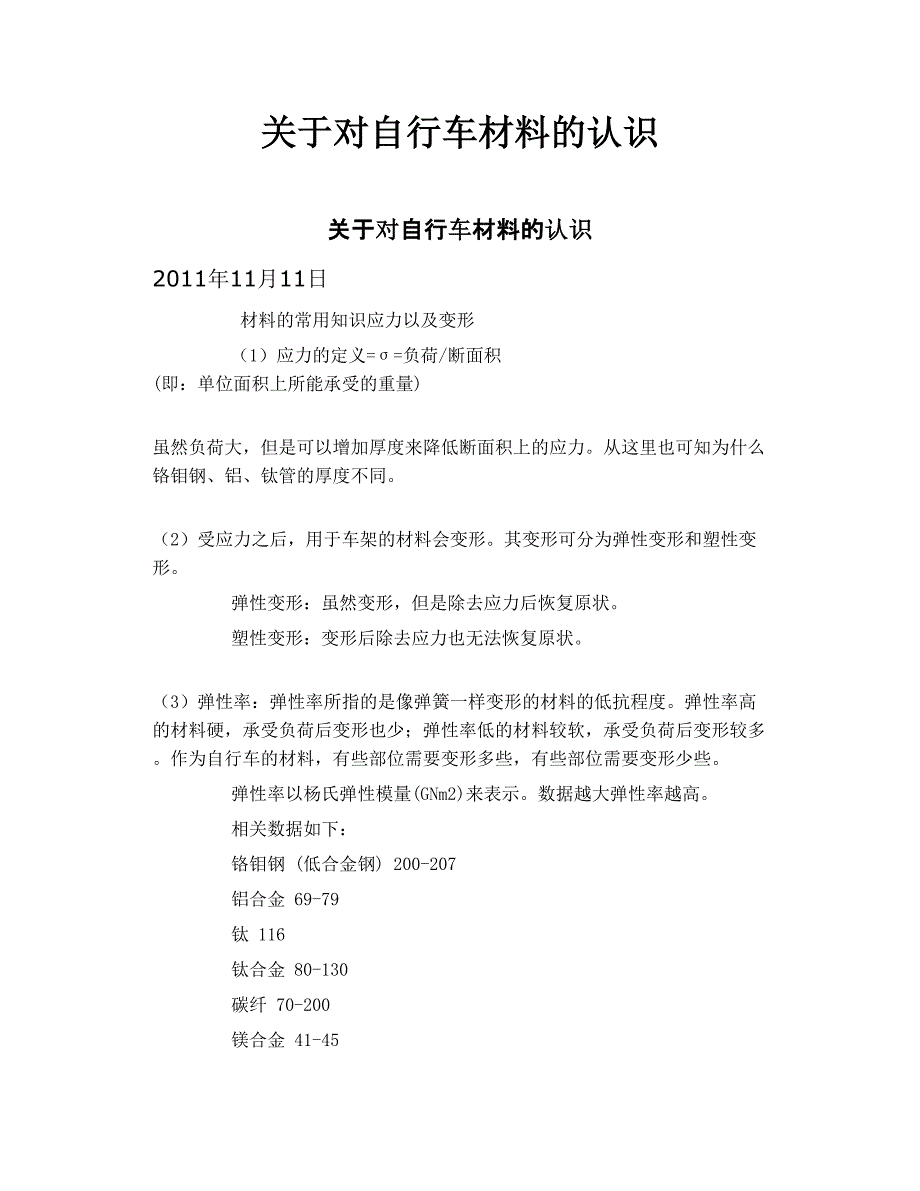

关于对自行车材料的认识关于对自行车材料的认识2011年11月11日 材料的常用知识应力以及变形 （1）应力的定义=σ=负荷/断面积 (即：单位面积上所能承受的重量) 虽然负荷大，但是可以增加厚度来降低断面积上的应力从这里也可知为什么铬钼钢、铝、钛管的厚度不同 （2）受应力之后，用于车架的材料会变形其变形可分为弹性变形和塑性变形 弹性变形：虽然变形，但是除去应力后恢复原状 塑性变形：变形后除去应力也无法恢复原状 （3）弹性率：弹性率所指的是像弹簧一样变形的材料的低抗程度弹性率高的材料硬，承受负荷后变形也少；弹性率低的材料较软，承受负荷后变形较多作为自行车的材料，有些部位需要变形多些，有些部位需要变形少些 弹性率以杨氏弹性模量(GNm2)来表示数据越大弹性率越高 相关数据如下： 铬钼钢 (低合金钢) 200-207 铝合金 69-79 钛 116 钛合金 80-130 碳纤 70-200 镁合金 41-45 结论：从上表可知铬钼钢的弹性率最高，镁合金的弹性率最低弹性率将决定材料刚性的强弱，对自行车来说该数据是很重要的 第二部分屈服强度、拉伸强度（MPa，N/mm2） 屈服强度：是弹性变形的极限也叫屈服点。
增加应力到一定程度时成为塑性变形，也就是变弯了 拉伸强度：指的是增加应力到一定程度时不单是成为塑性变形，还被拉断 相关资料如下： 用在自行车上的材料 拉伸强度 SCM415 (铬钼钢) 834以上 6061(6000系铝合金) 无热处理的场合 100以上 有热处理的场合(T6) 246以上 7005(7000系铝合金) 有热处理的场合(T6) 345以上 7075 (特超硬铝，飞机合金) 无热处理的场合 230以上 有热处理的场合(T6) 597以上 CPTi (纯钛) 有热处理的场合(T6) 597以上 用的较多的纯钛为如下：PTT800 800、Grade4 588～753、UTT75 753 597以上 3-2.5Ti（3%Al－2.5V Ti合金） 685以上 6-4Ti（6%Al－４V Ti合金） 有热处理的场合(时效) 1160 无热处理的场合 980 密度 密度是单位体积的重量密度是决定车架的重量时重要因素之一设计轻的车架时不可勿视的数据但是密度小不等于车架轻 用在自行车上的材料 密度（g/cm3） 铬钼钢(低合金钢) 7.9 铝合金 2.6-2.9 钛 4.5 钛合金 4.3-5.1 碳纤 (CFRP) 1.5-1.6 镁合金 1.7 结论：从上表可知铬钼钢密度最高，镁合金最低。
密度低的话，可以制作轻车架，假若这样认为的话只讲对了一半还要考虑拉伸强度、弹性率等因素虽然密度低，但是强度不够的话也不行，密度低1/3不等于重量也轻1/3 增强材料 重排：所指的是在金属结晶中会产生的移动现象(原子间存在间隙，使结晶移来移去)发生重排现象时金属会变形强化材料也就是想办法制造出不要发生重排现象的结构在此介绍4种强化材料的方法固溶体强化、析出强化、通过硬化加工来增强、结晶体的微细化来增强 固溶体强化 在铁等母体材料中熔入铬、钼等，使母体材料变成不同半径的结晶构造此时的原子称为固溶体在此举个例来说明这种现象比母体的原子半径小的原子进来时发生的现象 「在电梯里已有9位大汉子已相当拥齐，此时进来了小孩，为了防止小孩被挤坏，汉子们开始靠向四周」 比母体的原子半径大的原子进来时： 「在电梯里已有9位大汉子已相当拥齐，其中有一个人下了电梯，但是又进来了肥胖的大娘，此时汉子们又开始靠向四周」如上述现象在结晶体四周发生了应力，使得重排现象变小了利用这个方法的是铬钼钢 析出强化 当前，自行车材料中的铝合金制品普遍受到欢迎增强铝的方法将在铝项目中记述，在此只讲强化的原理。
固溶在金属中的添加物，会产生饱和状态(不完全溶解)，添加的量超过饱和状态时，因未能完全溶解而析出 具体地说，提高温度时饱和量也增加，完全溶解的瞬间开始慢慢冷却时，能析出大的结晶用食盐来做实验会看到这个现象，食盐的场合，急速冷却时析出细小的盐结晶，但是金属一般不会析出，若冷却速度快时，不会析出而强迫使它固溶 对处于此状态下的金属，逐渐提高它的温度时慢慢析出在此需要注意的是过于析出不可，析出不够也不行，温度过高、过低也不可以，该温度叫作热处理温度(也称作人工时效处理)最理想的是析出的结晶细而均一，从而阻止重排，材料不容易变形举个例子：「走在森林里，若大树较多时容易走路(大的析出物)，密密麻麻小树多的话不容易走(细小的析出物)」，和这个道理一样细小的析出物较难重排 硬度加工来增强的方法 对材料进行加工就产生重排现象，也就产生材料的变形各种材料的重排现象是极为复杂，不在此记述，简单地说：重排后不是整齐地排队，而复杂地啮在一起的话，材料的变形就困难了如马路上走路时，走路的人不断增加(重排的增殖)，就难于前进(重排移动变得困难，从而不容易变形)利用此方法的有管道拉拔和喷丸硬化(SHOT PEENING)。
结晶体的微细化来增强 结晶在高温下完全溶解后，急冷时得到微细的组织这个过程叫作淬火结晶变微细后，重排移动的连续性就难于保持，结果材料得到了增强比方：人能活动的范围变小了) 铬钼钢 （Fe-Cr-Mo） 在自行车的100年历史当中，铁素材是刚性与重量方面都均衡的理想素材铁制车架的最大特征是可在各种成份，各种粗细厚薄的铁管中，任意选择所需要的铁管进行加快因此可以选择最适合于的尺寸、刚性、骑感的车架，这对于数毫米的差异也敏感的老车手来说是很有好处的它的最大的缺点是比起其它的素材重(过去)但是最近的铁素材车架经过热处理，把薄的管道做成粗的管来使用，其重量不会输给轻的合金 铬钼钢是铬、钼的合金它的性能如下： 1 淬火性好 2 对回火处理的抵抗性大 3 回火脆性倾向少 4 高温加工性好，加工后美观 5 熔接性好 铬钼钢车架的优点 加工性好 铬钼钢的车架是历史最久的车架，因此对它的研究时间也最长现在能做到车架所需强度的极薄的管道 冲击的吸收性能好 骑感极好，如（像弹簧般的骑感）构成车架的铬钼钢管道有优异的吸收冲击的性能 焊接容易 铬钼钢比起钛、铝焊接容易。
可以设计成名种形状另外，焊接后也不需要热处理，因此不需要大型的热处理设备，成本低 价格便宜 虽然有些高挡次的铬钼钢车架价格贵，但一般价格便宜也可以说，用便宜的价格买到高挡次的车架 铬钼钢车架的缺点 容易生锈 车架用的铬钼钢含有铬，但是添加量少(不锈钢含有12%的铬)的铁系合金若没有施有表面处理的话，有伤口时容易生锈但是一般都有进行防锈加工自行车的场合，管道的肉压薄，生锈后的影响将会非常大生锈→内压减少→强度下降(应力集中) 金属的疲劳显著(应力集中引起的金属疲劳) 若使用内薄的铬钼钢车架时需要注意！当然金属疲劳这个现象任何金属都会产生包括铝等在内金属疲劳现象简单地说：金属虽然具有防止塑性变形的小小的力量，但是反复施加应力时，金属可能被破坏(被称为微细的应力集中)飞机出事时，有时候也是某部分的金属疲劳引起对自行车来说，由于金属疲劳的原故，可能出现强度不能保持例如，进行DH时产生的冲击缩短了自行车的寿命若感觉到踩踏时不那么顺利前进时很有可能是金属已发生疲劳 焊接部位，如从管道侧(母体)到溶融的部位(溶接部)，结晶的特性都会显著变化为使这些组织均一化，本来应该再次结晶化(详细内容后述)。
但是车架加工厂不一定有这种大型炉，另一方面，这种加工使已经冷却过的再次硬化，使得变增强的管道的强度降低 由于存在上述原因，焊接时采用各种方法来加工如利用低温焊接等方法制造车架不管是任何优秀的焊接，，焊接部位(1000°C以上)和另管道侧(室温)之间的温度差，冷却时收缩而发生残留应力该部位受到应力集中时，可能会产生裂缝结果自行车骑的时间长时可能会引起金属疲劳，微观的硬化加工也使冲击的吸收性也变得差 铝合金 （Al-Mg-Si,Al-Zn-Mg-(Cu)） 铝材料概述 很久以前就有用铝合金制作的车架轻而价格低是它的优点但是从“轻”来说，当前与铁素材比较相差并不大老车手对它的反应是“虽轻但易弯曲”虽然经过多次改进，但是始终克服不了杨氏弹性模量低的缺点最近的铝合金车架，为了提高杨氏弹性模量，加大管道外径，使用扁平管，或者对铝管进行热处理等，制造出轻而有刚性的车架，这种最新的铝合金车架对车手来说，具有足够的轻量与刚性 铝合金是纯铝中加入Mg，Zn，Si，Cu等金属的合金铝本身具有轻量、可塑性好、耐腐蚀等优点，加入其他金属后显著提高了机械性能自行车所使用的铝合金多数为6000系（Al-Mg-Si）和7000系（Al-Zn-Mg-Cu)两种，经过热处理(铝耐高温，在高温下能改变性质)可以制成名种各样的材料。
6000系被认为是耐腐蚀、强度好、焊接性也好的材料下表表示使用最多的6061合金的机械强度 7000系是铝合金中最强的材料尤其是7075是特超硬铝(制造飞机的材料)，但是它的焊接难度大，耐腐蚀性差(会发白)等下表表示使用最多的7005和7075合金的机械特性表中的有关热处理以如下数字来表示： -0：完全退火 -T5：人工时效（无溶体化处理） -T6：溶体化处理后人工时效 -T7：溶体化处理后稳定化处理 -T8：溶体化、硬化加工、人工时效 6061合金的机械特性 热处理 T5 T6 T83 伸长强度 (MPa) 190 246 260 耐力(MPa） 148 218 246 伸长（％） 12 12 11 剪断强度(MPa） 119 155 155 布氏硬度 60 73 82 疲劳强度(MPa） 67 67 7005，7075合金的机械特性 合金名称 7005 (7003) 7075 T6 热处理 T53 0 0 T651 伸长强度(MPa） 345 230 597 耐力(MPa） 305 107 526 疲劳强度(MPa） 130 163 163 伸长（％） 17 11 E(GPa） 74 74 74 车架大小标准 参加自行车运动，最重要的器材莫过于您的坐骑——自行车了。
车架作为整个车子的骨架，最大程度地决定、影响了你骑行姿势的正确性和舒适性，所以选择一个合适的车架是至关重要的 度量身体个部位长度和计算车架尺寸的公式，供大家参考使用 1. 测量大腿长度 测量时最好穿骑行服，站于水平硬性地面，并由一人辅助身体直立，两脚间隔约十公分用书本或其他类似的东西平置于裆部，并向上施加小于坐车座的适当力度，测量书本顶部至地面的距离： 2. 测量身长 姿势与步骤1相同，测量锁骨之间V字槽底部至书本上端的距离： 3. 测量臂长 水平站立，平伸手臂、掌心向前，测量从虎口到肋骨所在平面的距离. 4. 测量肩宽 直立，放松两臂，测量肩关节处。
