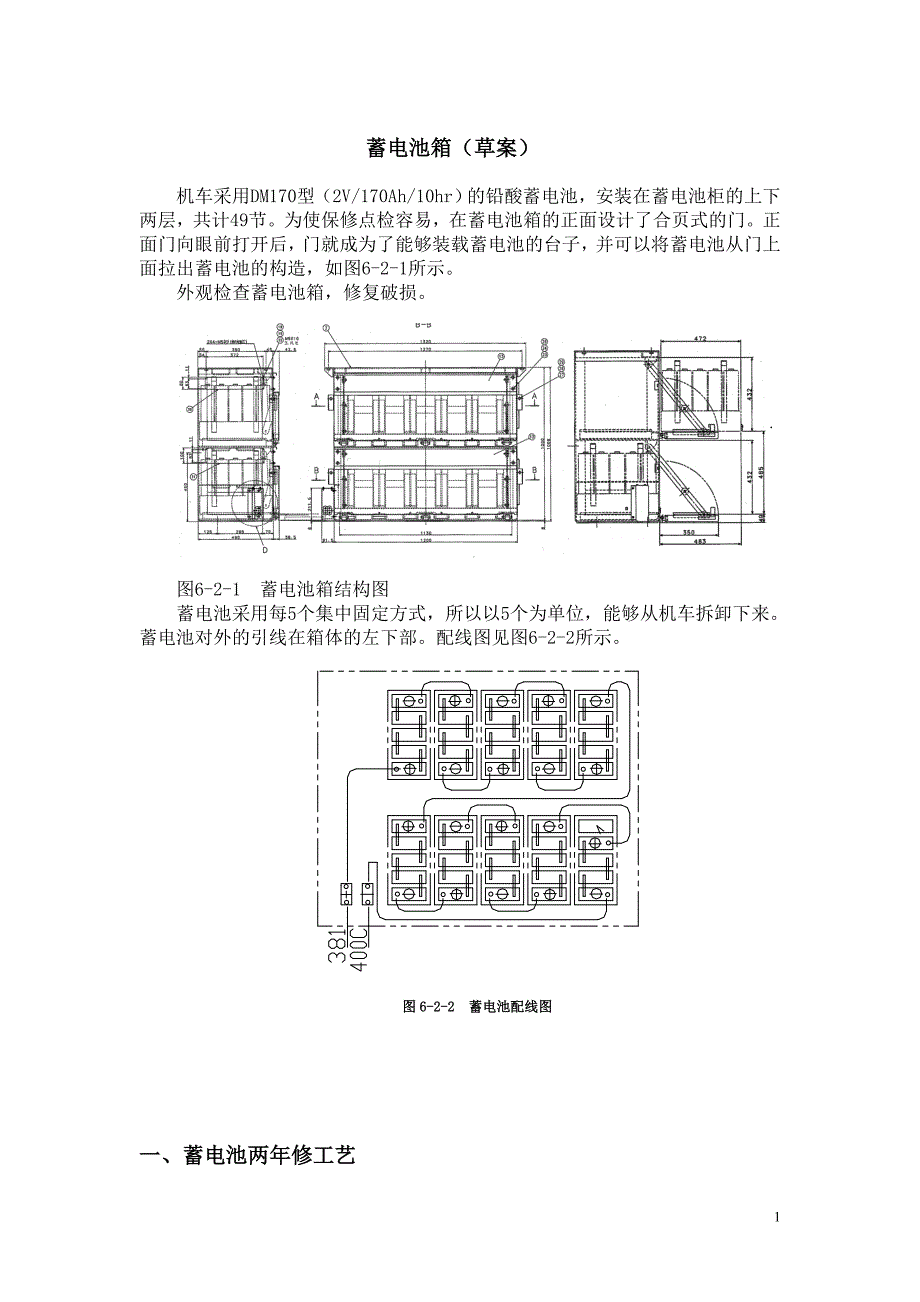

1蓄电池箱（草案）蓄电池箱（草案）机车采用DM170型（2V/170Ah/10hr）的铅酸蓄电池，安装在蓄电池柜的上 下两层，共计49节为使保修点检容易，在蓄电池箱的正面设计了合页式的门 正面门向眼前打开后，门就成为了能够装载蓄电池的台子，并可以将蓄电池从 门上面拉出蓄电池的构造，如图6-2-1所示 外观检查蓄电池箱，修复破损图6-2-1 蓄电池箱结构图 蓄电池采用每5个集中固定方式，所以以5个为单位，能够从机车拆卸下来 蓄电池对外的引线在箱体的左下部配线图见图6-2-2所示图图 6-2-26-2-2 蓄电池配线图蓄电池配线图一、蓄电池两年修工艺一、蓄电池两年修工艺21、适用范围、适用范围 本部分规定了HXD3型电力机车蓄电池检修技术要求、工艺流程及质量标准本部分适用于HXD3型电力机车两年修修程 2、主要材料、主要材料 棉布、清洗用洗涤剂 3、主要设备与工具、主要设备与工具蓄电池生产作业线设备（见附件）吊具、吊钩、数字万用表、扭力扳手、 小撬棍、Φ10mm 丝锥、温度计、兆欧表、毛刷 套筒扳手、蓄电池内阻仪4、概述及技术要求、概述及技术要求（1）蓄电池吊出后，把蓄电池安装柜清扫干净；并刷好耐酸漆。
2）检查电池托盘、导轨和滚轮的情况，如有破裂等情况应进行维修或更换5 5、技术参数、技术参数（1）中修装上的蓄电池单节开路电压应不低于 2.15V，低于 2.15V 的蓄电池需 补充电2）对地绝缘电阻，不得低于 17000Ω3）检查连接螺栓是否有松动现象，若有松动要把螺栓拧紧，扭矩 15N.M6 6、工艺过程、工艺过程 （1）检修吊装蓄电池组时，应该穿戴围裙、橡胶手套和防护眼镜、使用绝缘工 具来防止蓄电池短路；检查吊具、吊钩、钢丝绳无断股，应 3 人共同作业，并 由 1 人负责指挥天车2）检查箱与箱软连线是否破损露铜或断股，对轻微露铜的进行绝缘包扎，断 股不得超过 10%严重的露铜或断股应与更换；（3）检查蓄电池外观是否破裂、鼓胀、漏液如壳体有裂纹的应与更换4）检查连接螺栓是否有松动现象，若有松动要把螺栓拧紧，扭矩 15N.M5）机车电池按容量检测程序，按表中的 2→3→4→2→3→4 的步骤或两次放 充电过程对蓄电池进行容量检测 容量检测程序表 步骤步骤状态状态操操 作作 方方 法法记记 录录 方方 法法1按照编号测量每只电池的开路电压，检查电池 外观，螺栓的松动情况如存在问题在检修记录表 格填写清楚。
2放电5hr 放电电流为 0.2C5A 终止电压为 1.70V/节； 10hr 放电电流为 0.1C10A 终止电压为 1.80V/ 节1 次/小时，当单节电压降 到 1.85V 时 1 次/10 分钟3充电以 0.1C10A 的电流充电至电池的电压为 2.4V/ 节（115.2V/整组）1 次/2 小时34充电整组电池以 2.5V/节（120V/整组）进行恒压充 电，当充电电流连续 3 小时不变认为电池充足1 次/2 小时7）要求对电池进行分级 A、B、C 级（A 级（电池容量≥95%） 、B 级（87%≤电池容量＜95%） 、C 级（80%≤电池容量＜87%） ）提高检修电池的使用奉命蓄电池组在使用过程中，决定电池组最终性能的是容量和寿命最低的那只电池，也就是通常所说的水桶效应，为了最大限度的利用蓄电池容量，提高蓄电池组使用寿命，方案中提出了根据电池容量测试数据对蓄电池组中的电池进行分级，通过分级将容量性能相近的电池安装连接在一起，实现蓄电池容量性能的优化组合，延长电池组的使用寿命，通过检测分组提高电池使用的经济效益7 7、技术要求及注意事项、技术要求及注意事项当蓄电池放电容量达不到额定容量的 80%时，应查明蓄电池容量下降的原 因，主要有：（1）使用环境温度高、充电电压高、充电电流大等造成电池失水而引起的 容量下降。
2）过度放电、放电后未及时补充充电、充电电压低等造成电池负极板硫 酸盐化而引起的容量下降对于此种情况，可挑出不良电池按均衡充电方法：方法一：蓄电池以恒压 2.4V/单体、限定电流（0.1～0.15） C10A（C10=170Ah） ，充电至末期电流连续 3 小时保持不再下降可视为充电结 束方法二：蓄电池以恒流（0.1～0.15）C10A（C10=170Ah） ，充电至蓄电池 单体电压 2.40V，然后改用 2.40V/单体进行恒压充电，充电末期电流值连续 3 小时保持不变可视为充电结束对电池充电，然后放电如此反复进行 2～3 次循环如仍达不到额定容 量的 80%时，可和厂方联系作更换处理对于蓄电池因为缺水而造成的容量不足，可以采用补水方法解决： 失水量的确定：（1）电池在每只电池上均标注出厂时 100%电液时电池重量，将已使用的 电池称重，标注重量与实际重量之差即为失水量，失多少重量即补充多少毫升 蒸馏水，如一只已投入使用的 DM-170 电池实际称重为 12240g，标注重量为 12500g， （12500g-12240g=260g）补充纯水量为 260 毫升4（2）如果称重困难，还可采取这种方法：在电池充电至少停止 5 小时后， 拧开其排气阀，用电筒照亮电池内，以干净筷子头轻压里面白色的玻璃棉隔板， 此时能于压点周围看见水渍者可判断尚未失水，反之为失水。
补水标准是，慢 慢加入，直至白色隔板纸不能完全吸咐停止， 5 分钟后（此为蒸馏水下沉时间） ，白色隔板纸呈一种湿润状态，此时不得有未被隔板纸吸咐的多余的流动水存 在可以以此方法在一组电池中先对几只电池补水，记下补水量，求出平均值， 再参照此平均值数据对其他电池进行补水特别提示：●补充蒸馏水前需用专用工具将安全阀向左逆时钟旋转 90°，取下安全阀， 进行补水，补水过程中不得将杂质带入电池内千万不能用镙丝刀等工具强行 撬出安全阀，否则将损坏安全阀导至不密封●补充的蒸馏水必须能全部吸附于极板群内，电池内不得有多余的流动水 （以补水后等候 5 分钟的吸附时间后为准） 因此要将蒸馏水多分几次注入，注 一点，停顿一下，确认水能被吸附后再注一点不能为图方便，一次注入大量 水，避免导致在隔板上面形成一层多余水，降低电解液密度，影响电池性能●补充蒸馏水后需立即用专用工具将安全阀向右顺时钟旋转 90，戴上安全 阀，不得遗漏和不戴●补充蒸馏水后按上述均衡充电的方法对电池充电，并进行放电检查容量 容量大于 80%的电池进行均衡充电后即可投入使用不同温度时均充电压值表环境温度(℃)均衡充电电压（V/只〕96V 系统电压 （V）402.20±0.02106.68.、填写检修台帐（台帐格式另定）5。
