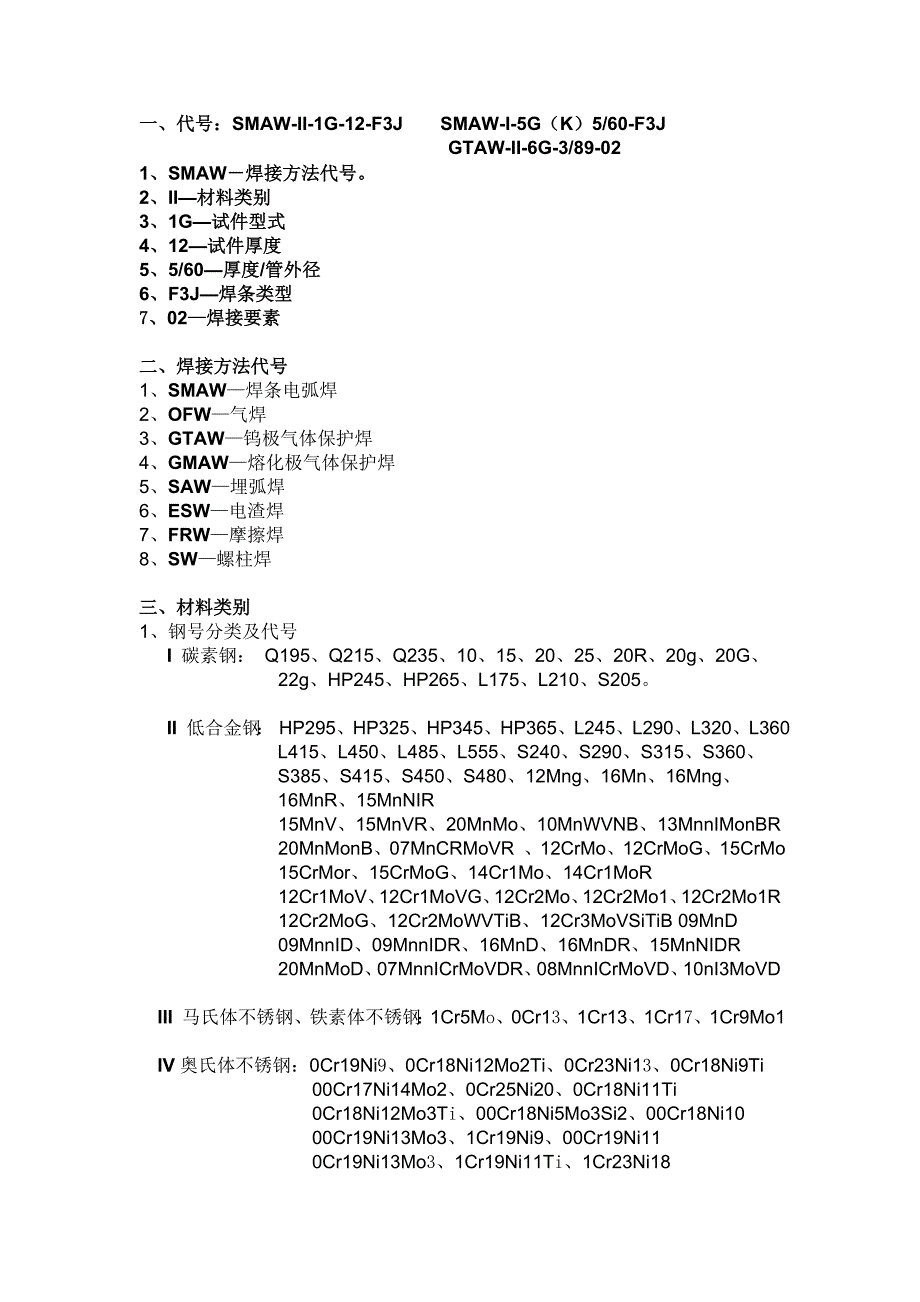

一、代号：一、代号：SMAW-II-1G-12-F3J SMAW-I-5G（（K））5/60-F3J GTAW-II- 6G-3/89-02 1、、SMAW－焊接方法代号－焊接方法代号 2、、II—材料类别材料类别 3、、1G—试件型式试件型式 4、、12—试件厚度试件厚度 5、、5/60—厚度厚度/管外径管外径 6、、F3J—焊条类型焊条类型 7 7、、02——焊接要素焊接要素二、焊接方法代号二、焊接方法代号 1、SMAW—焊条电弧焊 2、OFW—气焊 3、GTAW—钨极气体保护焊 4、GMAW—熔化极气体保护焊 5、SAW—埋弧焊 6、ESW—电渣焊 7、FRW—摩擦焊 8、SW—螺柱焊三、材料类别三、材料类别 1、钢号分类及代号I 碳素钢： Q195、Q215、Q235、10、15、20、25、20R、20g、20G 、22g、HP245、HP265、L175、L210、S205II 低合金钢： HP295、HP325、HP345、HP365、L245、L290、L320、 L360 L415、L450、L485、L555、S240、S290、S315、S360、S 385、S415、S450、S480、12Mng、16Mn、16Mng、16Mn R、15MnNIR 15MnV、15MnVR、20MnMo、10MnWVNB、13MnnIMonB R 20MnMonB、07MnCRMoVR 、12CrMo、12CrMoG、15CrMo 15CrMor、15CrMoG、14Cr1Mo、14Cr1MoR 12Cr1MoV、12Cr1MoVG、12Cr2Mo、12Cr2Mo1、12Cr2M o1R 12Cr2MoG、12Cr2MoWVTiB、12Cr3MoVSiTiB 09MnD 09MnnID、09MnnIDR、16MnD、16MnDR、15MnNIDR 20MnMoD、07MnnICrMoVDR、08MnnICrMoVD、10nI3Mo VDIII 马氏体不锈钢、铁素体不锈钢：1Cr5Mo、0Cr13、1Cr13、1Cr17、1Cr9Mo1IV 奥氏体不锈钢：0Cr19Ni9、0Cr18Ni12Mo2Ti、0Cr23Ni13、0Cr18Ni9Ti 00Cr17Ni14Mo2、0Cr25Ni20、0Cr18Ni11Ti 0Cr18Ni12Mo3Ti、00Cr18Ni5Mo3Si2、00Cr18Ni10 00Cr19Ni13Mo3、1Cr19Ni9、00Cr19Ni11 0Cr19Ni13Mo3、1Cr19Ni11Ti、1Cr23Ni18四、试件型式四、试件型式1、1G——板状对接平焊、管状对接水平转动：平2、2G——板状对接横焊、管状对接垂直固定：横 平3、3G——板状对接立焊：立 横 平4、4G——板状对接仰焊：仰 平 横5、5G——管状对接固定向上焊：仰 平 立6、5GX——管状对接固定向下焊：仰 平 立向下 仰 45．7、6G—管状对接固定向上焊：仰 平 横 立8、6GX——管状对接固定向下焊：仰 平 立向下 横 仰9、2FRG—管板角水平转动：平 横10、2FG——管板角垂直固定平焊：平 横 2FG(K)-管板垂直固定平焊（带垫板）11、4FG——管板角垂直固定仰焊：平、横、仰12、5FG——管板角水平固定仰焊：平、横、立、仰 4513、6FG—管板角固定：平、横、立、仰 所有位置14、1S——螺柱焊：平焊15、2S—螺柱焊：横焊16—4S—螺柱焊：仰焊五、试件厚度五、试件厚度1、对接焊缝 ＜12 不限 2×t、t 不得小于 12㎜，且焊缝不少于 3 层2、管材试件外径 D 适用于管材焊件外径范围：＜25 D 不限、 25≤D＜76 25 不限、≥76 76 不限、≥300（注管材向下焊试件） 76 不 限六、焊条类型六、焊条类型1、F1—钛钙型： E××03 GB/T5117 GB/T5118 GB/T983（奥氏体、双 相钢焊条除外）2、F2——纤维素型： E××10、E××11、E××10-X、E××11-X 3、F3——钛型、钛钙型：E×××（×）-16、E×××（×）-17 4、F3J——低氢型、碱性：F3J E××15、E××16、E××18、E××48、E××15X、E××16X E××18X 、E××48X、E×××（×）-15、E×××（×）-16 E×××（×）-17 5、F4——钛型、钛钙型：E×××（×）-16、E×××（×）-17 F4 GB/T983（奥氏 体、双相钢焊条）6、F4J——碱性：E×××（×）-15、E×××（×）-16、E×××（×）-17 七、焊接要素代号 1、手工钨极气体保护填充金属焊丝：无 01、实芯 02、药芯 03 2、机械化焊 钨极气体保护自动稳压系统：有 04、无 05 3、自动跟踪系统：有 06、无 07 4、每面坡口内焊道：单道 08、多道 0909GTAW-II-6G-3/89-02：代表氩弧焊水平固定管全位置焊接 ，试件为 89 低合金 钢壁厚为 3mm，填充焊丝为实心（单面焊双面成型）。
SMAW-II-6G(K)-7/89-F3.代表手把焊水平固定管全位置焊接（单面焊双面成型） 试件为 89 低合金钢壁厚为 7mm，焊条为钛型钛钙型（单面焊双面成型） SMAW-Ⅱ-1G-12-F3J SMAW 表示手工电弧焊，II 表示低合金结构钢，1G 表示水平焊接 双面成型，12 试板是 12 毫米厚，F3J 所用焊条是低氢型或碱型 SMAW 表示手工电弧焊，Ⅱ表示 2 类钢，1G 表示平焊位置（板材） ，12 表示厚 度（MM） ，F3J 表示焊条药皮性质GTAW-II-6G-3/89-02.代表氩弧焊水平管全位置焊接 （单面焊双面成型） SMAW-II-6G(K)-7/89-F3.代表手把焊水平管全位置焊接（单面焊双面成型） GTAW-II-6G-3/89-02.代表氩弧焊水平固定管全位置焊接 ，试件为 89 低合金 钢壁厚为 3mm，填充焊丝为实心（单面焊双面成型） SMAW-II-6G(K)-7/89-F3.代表手把焊水平固定管全位置焊接（单面焊双面成型） 试件为 89 低合金钢壁厚为 7mm，焊条为钛型钛钙型（单面焊双面成型） 焊工项目焊工项目 SMAW-I-5G-3.5/51-F1 是什么意思是什么意思 SMAW-----------焊条电弧焊 I--------------碳素钢 2FG(K)---------管板垂直固定平焊（带垫板） 12/51----------管子的直径/板的厚度 F1-------------钛钙型焊条 Exx035G-------------管的水平固定焊 3.5/51---------管壁厚度/管的直径。
