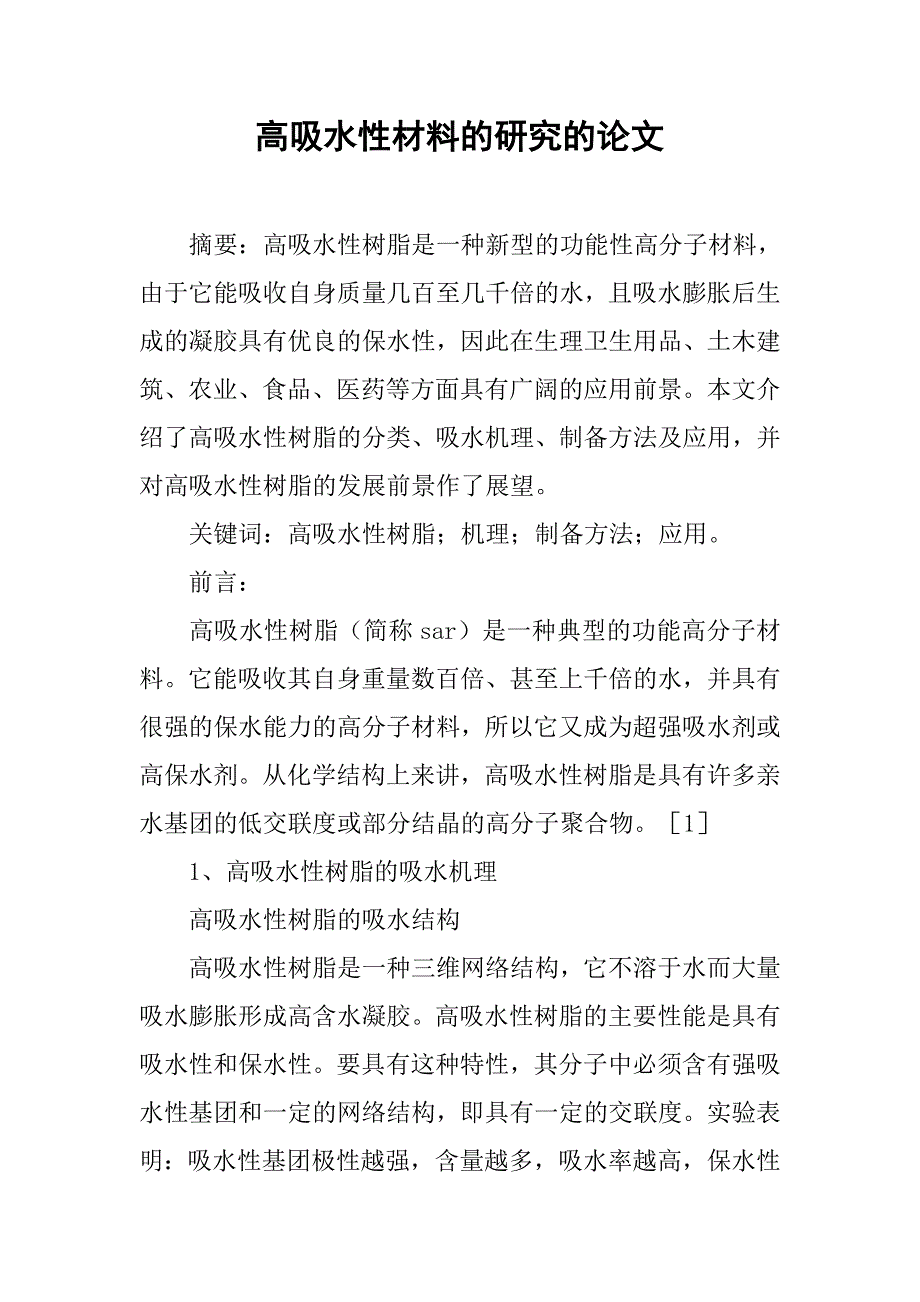

高吸水性材料的研究的论文 摘要：高吸水性树脂是一种新型的功能性高分子材料，由于它能吸收自身质量几百至几千倍的水，且吸水膨胀后生成的凝胶具有优良的保水性，因此在生理卫生用品、土木建筑、农业、食品、医药等方面具有广阔的应用前景本文介绍了高吸水性树脂的分类、吸水机理、制备方法及应用，并对高吸水性树脂的发展前景作了展望 关键词：高吸水性树脂；机理；制备方法；应用 前言： 高吸水性树脂（简称sar）是一种典型的功能高分子材料它能吸收其自身重量数百倍、甚至上千倍的水，并具有很强的保水能力的高分子材料，所以它又成为超强吸水剂或高保水剂从化学结构上来讲，高吸水性树脂是具有许多亲水基团的低交联度或部分结晶的高分子聚合物［1］ 1、高吸水性树脂的吸水机理 高吸水性树脂的吸水结构 高吸水性树脂是一种三维网络结构，它不溶于水而大量吸水膨胀形成高含水凝胶高吸水性树脂的主要性能是具有吸水性和保水性要具有这种特性，其分子中必须含有强吸水性基团和一定的网络结构，即具有一定的交联度实验表明：吸水性基团极性越强，含量越多，吸水率越高，保水性也越好而交联度需要适中，交联度过低则保水性差，尤其在外界有压力时水很容易脱去；交联度过高，虽然保水性好，但由于吸水空间减少，使吸水率明显降低。
高吸水性树脂吸水量的计算 高吸水性树脂的吸水量可以量化flory［4］考虑聚合物中固定离子对吸水能力的贡献，从聚合物凝胶内外离子浓度差产生的渗透压出发，导出了高吸水性树脂溶胀平衡时的最大吸水性公式： q3/5=[（i/2vus﹡1/2）2+(1/2-x1)/v1]/（ve/vo） 高吸水性树脂与水的作用方式 当水与高聚物表面接触时，有三种相互作用：一是水分子与高分子中的电负性强的氧原子间的氢键作用；二是水分子与疏水基团间的相互作用；三是水分子与亲水基团间的相互作用［6］ 高吸水性树脂本身具有的亲水基和疏水基与水分子相互作用形成水合状态树脂的疏水基团部分由于疏水基团作用而易于折向内侧，形成不溶性的粒状结构，疏水基团周围的水分子形成与普通水不同的结构水［7］ 2、高吸水性树脂的制备方法 淀粉型高吸水性树脂的制备 淀粉接枝共聚 合成淀粉型高吸水性树脂，所使用的原料为淀粉和单体此外还利用引发剂（或催化剂）、交联剂、碱、分散剂、表面活性剂、洗涤剂等助剂 目前以淀粉为原料制备高吸水性树脂的合成方法主要通过自由基引发聚合将乙烯基单体接枝到淀粉上引发的方法以化学引发为主，也采用辐射引发接枝。
聚合方法主要有溶液聚合和反相悬浮聚合 淀粉经羧甲基化可制备高吸水性树脂 该方法制备的高吸水性树脂大多以纤维素为原料，以淀粉为原料不常用 2．2纤维素型高吸水性树脂的制备 天然纤维及其衍生物是制备高吸水性树脂的重要原料通过醚化、酯化、交联、接枝共聚等一种或几种方法，人们现已制备出一系列高吸水性树脂由于纤维素广，易于获取且价廉，因此以纤维素为原料制备高吸水性树脂日益受到重视［11］ 醚化-交联法 该方法是制备纤维素基高吸水性树脂的一类常用方法一般有以下三种方法：先交联后醚化、先醚化后交联、醚化与交联同时进行 直接酯化法 利用纤维素或其衍生物分子中羟基易通酸酐或氯酐起反应的特征，可制备纤维素基高吸水性树脂，被开发的材料有两种 ⑴纤维素黄原酸盐吸水材料，该材料耐盐性、耐碱性较好 ⑵羧甲基化纤维素碳酸盐吸水性材料［10］ 直接交联法 直接交联法虽不是常用方法，但可用于对一些商品纤维素作进一步加工而制备高吸水性树脂其中日本学者在这方面进行详细的研究，制得的产品吸水能力很高制备方法如下：［12］ 取代度的羧甲基纤维素125g，氢氧化钠，水1292g混合呈均匀溶液，加入环氧氯丙烷。
在40℃反应20h用含90％甲醇溶液脱水、脱盐得白色粒状羧甲基纤维素交联的钠盐137g其吸盐水（％nacl）达97g/g,吸血液达63g/g 接枝共聚法 是以纤维素为原料制高吸水性树脂的主要途径其原料可以是天然纤维及其衍生物，人造纤维等天然纤维接枝共聚是发展的重要方向，因为不需要制成衍生物，利于降低成本 合成聚合物类 在这一类高吸水性树脂中，聚丙烯酸盐以其吸水率高，吸水速度快，不易霉变成为高吸水性树脂中最重要的品种之一，其制备方法如下：［13］ 在反应瓶中计量加入丙烯酸，开动搅拌机，逐渐加入20％氢氧化钠溶液，使其中和度为60％～80％，再加入去离子水稀释至单体浓度为30％～60％，再加入n，n-二甲基双丙烯酰胺将反应瓶置于恒温水浴中加热并通氮气驱氧，再加入过硫酸钾进行反应反应物料粘度增大至搅拌困难时停止搅拌，继续通氮气到反应物为粘稠凝胶体将其取出，压成薄片后进行干燥，再粉碎至10目以上其吸水盐（％nacl）150g/g吸去离子水1400g/g，吸水速率快，保水性较好 3、高吸水性树脂的应用[14-18] 3．1日常生活中的应用 目前高吸水性树脂主要用于制尿布和妇女卫生巾，其用量约占用量的80％～90％。
由于高吸水性能吸收大量的液体，所以每片尿布只需要6～7g，而每片卫生巾只需～1g，其它为纺织材料或塑料 医疗方面的应用 近年来高吸水性树脂（凝胶）在医疗方面的应用取得了明显进展研究表明，高吸水性凝胶可抑制血浆蛋白质和血小板粘着，使其难以形成血栓，把尿激酶等活性酶固定在凝胶表面，则能溶解初期形成的血栓，为研究抗血栓药剂提供了新的途径 工业方面的应用 在包装方面，高吸水性树脂可用于危险品、高中级实验室用化学品、花卉和植物类的包装运输；也可用于食品类的包装，还可用于油类、树脂添加剂、填料和溶剂脱水，以及吸收蓄冷剂、空气过滤、防静电密封等方面 农林业方面的应用 为使沙漠地区绿化，可用高吸水性树脂吸收水分和植物养分后置于土壤中，在长时间里逐渐提供给植物，以满足其生长需要此外还可用于维持屋顶花园、阳台花草、草坡、苗圃、花盆的水分平衡同时还可起到缓和土壤温度变化，提高土壤温度变化，提高土壤通气性的作用 4、结语 在短短的近三十年来，高吸水性树脂已经品种繁多，用途极广，已深入国民生产的各个领域，成为很有价值的重要材料近年来，我国对高吸水性高分子材料的需求逐年增大，对其质量也日益提高所以，加快高吸水性高分子材料的研究对我国有着非常重要的意义。
参考文献： [1]林纪辰、董华：高吸水性树脂.中州大学学报（综合报）.1996[2]:34～41 [2]许晓秋、刘延栋：高吸水性树脂的工艺与配方[m].北京：化学工业出版社，20XX[1]：1 [3]李建颖：高吸水与高吸油树脂[m].北京：化学工业出版社，20XX[1]：8～10 [4]:cornelluniversitypress,1953:589～591 [5]乌兰：高吸水性树脂的吸水机理及制备方法j.化学与黏合,20XX,28(3):169～171 [6]赵军子、翁志学：耐电解质高吸水性树脂j.高分子通报,20XX,56(6):72～75 [7]龙明策、王鹏、郑彤：高吸水性树脂溶胀热力学及吸水机理j.化学通报,20XX(10):705～708 [8]邹新禧：超强吸水性[m].北京：化学工业出版社，1991：65～67 [9]张黎明：高分子材料.(2):12～15 [10]崔天放、牛胜军：高吸水性树脂的制备及应用.开发与应用.辽宁化工,1999,28(4):226～228 [11]钱欣等：功能高分子，(2):184～188 [12]马书斌、宁家成：石油化工，1994，23（12）：820～824。
[13]林菁：化工新型材料，1994,(3):19～20 [14]徐京生：化工新型材料，1994.(10):29～30 [15]吕洪久：化工新型材料，1991，（10）：34～37 [16]江镇海：化工科技动态,1997,12:25～26。
