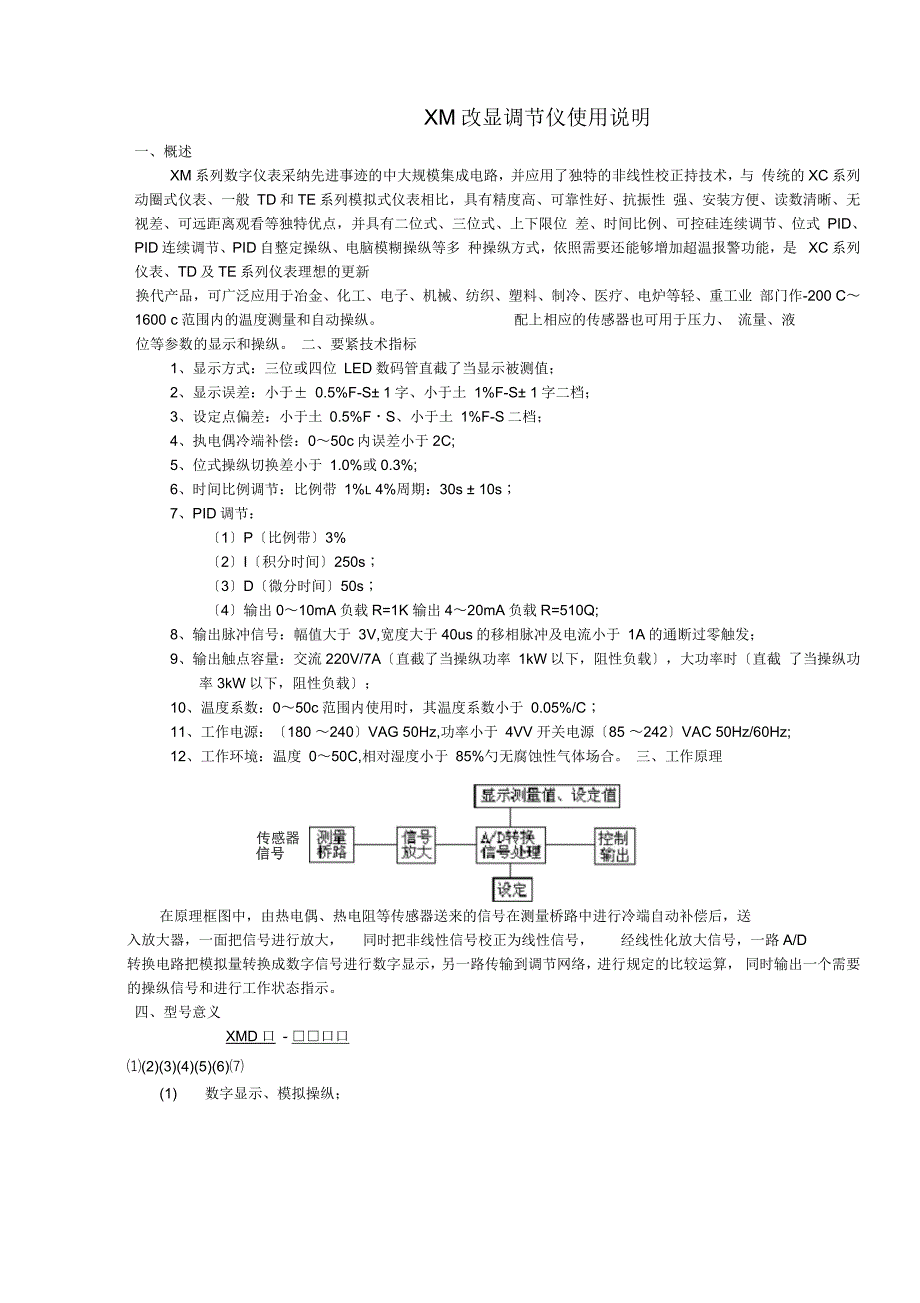

XM改显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与 传统的XC系列动圈式仪表、一般 TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性 强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位 差、时间比例、可控硅连续调节、位式 PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多 种操纵方式，依照需要还能够增加超温报警功能，是 XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业 部门作-200 C〜1600 c范围内的温度测量和自动操纵 配上相应的传感器也可用于压力、 流量、液位等参数的显示和操纵 二、要紧技术指标1、显示方式：三位或四位 LED数码管直截了当显示被测值；2、显示误差：小于± 0.5%F-S± 1字、小于土 1%F-S± 1字二档；3、设定点偏差：小于土 0.5%F・S、小于土 1%F-S二档；4、执电偶冷端补偿：0〜50c内误差小于2C;5、位式操纵切换差小于 1.0%或0.3%;6、时间比例调节：比例带 1%l 4%周期：30s ± 10s；7、PID调节：〔1〕P〔比例带〕3%〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出0〜10mA负载R=1K 输出4〜20mA负载R=510Q;8、输出脉冲信号：幅值大于 3V,宽度大于40us的移相脉冲及电流小于 1A的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率 1kW以下，阻性负载〕，大功率时〔直截 了当操纵功率3kW以下，阻性负载〕；10、温度系数：0〜50c范围内使用时，其温度系数小于 0.05%/C；11、工作电源：〔180 〜240〕VAG 50Hz,功率小于 4VV 开关电源〔85 〜242〕VAC 50Hz/60Hz;12、工作环境：温度 0〜50C,相对湿度小于 85%勺无腐蚀性气体场合。
三、工作原理传感器信号在原理框图中，由热电偶、热电阻等传感器送来的信号在测量桥路中进行冷端自动补偿后，送入放大器，一面把信号进行放大， 同时把非线性信号校正为线性信号， 经线性化放大信号，一路A/D转换电路把模拟量转换成数字信号进行数字显示，另一路传输到调节网络，进行规定的比较运算， 同时输出一个需要的操纵信号和进行工作状态指示四、型号意义XMD口 - □□口口⑴(2)(3)(4)(5)(6)⑺(1) 数字显示、模拟操纵；(2) 显示操纵方式：“T”调节仪；“Z”单显示仪表；(3) 外型尺寸标号 H: 160X 80X 150 开孔 152X 76; A: 96X 96 X 150 开孔 92X 92;B: 60X120X 150 开孔 56X116; D: 72X 72X 110 开孔 68X 68;E: 48X96X 110 开孑 L 44X92; F: 96X 48X 110 开孑 L 92X 44;G: 48X48X 110 开孔 45X45; S: 80X 160X 150 开孔 76X156〔4〕操作显示方式：’1':电位器设定，全量程显示；'2':按式数码开关设定，全量程显示；注：XMT源作显示方式用“ 8”表示。
〔5〕主操纵方式：0':二位式调节；'1':二位式位差〔死区加大〕操纵；'2':三位式调节；'3':时间比例调节；'5':二位式固态继电器调节或二位式固态继电器 PID调节；'6':单相移相触发调节；'7':单相过零触发调节或单相过零触发 PID调节；'8':三相过零触发调节或三相过零触发 PID调节；'9':连续PID的标准电流信号输出〔6〕附加报警：'空或0':无报警；’1':上限触点报警；'2':下限触点报警；’3':上、下限触点报警；'4':上上下下限触点报警；’5':上限声音报警〔7〕输入信号分类：’1'：热电偶；’2':热电阻；'3' : mV信号〔霍尔变送器输出〕；'4':电阻信号〔远传压力表 YTZ—150配套〕；'5':标准电流信号〔0-10mA, 4-20mA〕；'6':压力电感信号；’7':湿度传感器〔自配〕；后辍'D'继电器为30A大功率；'A'第一次改进型，应注明具体改进内容；‘B'按'A'类推五、安装与接线1、安装：仪表安装只需在安装屏上按下表型号的开孔尺寸开一孔后，把仪表塞入孔内，把附来 的安装板分别装入仪表上下或左右安装口，再把安装螺钉紧固即可注意螺钉不可旋得过紧， 以免损坏壳体。
2、接线：依照仪表相应型号接线， 电流输出的仪表为“高、总”两端子，其中“高”为正极，“总”为负极可佗豉触发信号hte/khtf000000000高U氤I低中爆1 AC220V⑻白煨35K - -高1总2低3甲4相5KMTE-+? 7 -rk - F 一 一 荡总低 中相 T 一 二母田*«笥 国寄印.辞觥群即六、使用与调整1、MZ□型：接上电源和传感器，即能显示被测温度值，无需调整2、A.XMTO -101、102、1001、1002型：将仪表连接妥后，把开关拔往“设定”位置，旋转设定 电位器，如今数字显示的是所需温度值调好后，把开关调往“测量”位置，如今数字显示的是 实际温度值B.XMTO-201、202、2001、2002型：将仪表连接妥后，把数码开关拔至所需温度值，如今数 字显示的是实际温度值当实际值低于设定值时，绿灯亮，继电器的总、低通，总、高断；当实际值达到或高于设定 值时，红灯亮，继电器的总、低断，总、高通3、A.XMTO-121、122、1201、1202型：将仪表连接妥后，把开关拟拔往“下限设定”的位置，再 旋转相对应的下限设定电位器，如今数字显示的是所需的下限温度值，再把开关拔往“上限设定” 位置，旋转相应的上限设定电位器，如今显示的是上限温度值，再把开关拔往“测量”位置，数字 显示的是实际温度值。
B.XMTO-2201、222、2201、2202型：将仪表连接妥后，把数码开关拔至所需温度值，如今数字显示的 是实际温度值当实际低于下限设定值时，绿灯亮，上、下限继电器为总、低通，总、高断当实际值达到或超过下限 设定值而仍低于上限设定值时，红、绿灯均熄灭，下限继电器总、低断，总、高通；上限继电器仍 为总、低通，总、高断当实际值达到或超过上限设定值时，上、下限继电器为总、低断，总、高 通般作温度操纵时可把下限继电器的输出作辅助加热操纵，上限作加热操纵，也可把下限继电器输出作 温度操纵，而把上限继电器输出作超温报警4、XMTD -161/2、2601/2、171/2、2701/2 型：将仪表连接妥后，设定同“ 2”当实际温度值低于比例带时，负载上的加热电压为供电电压的90%以上，温度上升当进入比例带后，负载上的加热电压逐渐下降，直至降到供电电压的 5%以下，由于该仪表是采纳改变加热功率来改变温度值的调节方式， 因此当散热功率和加热平衡时，温度可稳定在某一值上如稳定值与所需值有偏差〔这与加热器功率、散热情况等有关〕可转动“手动再调”电位器，直至与所需值相符即可一般控温精度可优于 0.1 C〔如发明负载两端电压有抖动现象，可把仪表二根输出线对调〕 ，并保证可控硅元件的温度低于 100C。
5、XMTD -131/2、2301/2 型：当实际温度未进入比例带时，继电器为总、低通，总、高断，负载升温，当进入比例带后， 继电器开始有规律地进行开关动作，温度越高，总、低通的时间越短，反之亦然，仪表用改变负 载平均加热功率的方法来改变温度，其它使用方法同 XMTD -161/2、2601/26、XMTD -191/2、2901/2 型：当实际温度未进入比例带时，输出为 10mA信号，负载升温，进入比例带后，输出电流逐渐减少，直至0.2mA以下仪表用P、I、D调节方式通过配接 ZK型可控硅电压调整器，改变可控硅导通角 用来改变负载加热功率其它使用方法同 XMTD -161/2、2601/27、XMTO -151/2、2501/2 型：本系列仪表要紧针对位式操纵〔 2001/101 等型〕和时间比例操纵〔 2301/131 等型〕开机后首 次温度过冲大，平衡操纵后温度上下波动幅度深而设计改进后采纳时间比例 P、积分I、微分D操纵方式，应用微电脑技术设置，而操纵输出仍用继电器通断输出，即二位 PID 操纵该仪表可直截了当替换位式操纵和时间比例操纵的仪表，同时接线方式完全相同，且操纵精度较高。
XMTS精度： 0.5 、 1.0 级输入信号：热电偶、热电阻测控范围：-200 C〜1800 c内任选电源： AC220V± 10%50Hz外形尺寸：160X80X 150开孔：156X76XMTB精度： 0.5 、 1.0 级输入信号：热电偶、热电阻测控范围：-200 C〜1800 c内任选电源： AC220V± 10%50Hz外形尺寸：60X 120X 150开孔：56X 116XMTA精度： 0.5 、 1.0 级输入信号：热电偶、热电阻测控范围：-200 C〜1800 c内任选电源： AC220V± 10%50Hz外形尺寸：96X 96X 150开孔：92X92操纵方式：三位式操纵XMTA精度： 0.5 、 1.0 级输入信号：热电偶、热电阻测控范围：-200 C〜1800 c内任选电源： AC220V± 10%50Hz外形尺寸：96X 96X 150开孔：92X92操纵方式：二位式操纵XMTD精度： 0.5 、 1.0 级输入信号：热电偶、热电阻测控范围：-200 C〜1800 c内任选电源： AC220V± 10%50Hz外形尺寸：72X 72X 110开孔：67X 67操纵方式：二位或三位式操纵XMTF精度： 0.5 、 1.0 级输入信号：热电偶、热电阻测控范围：-200 C〜1800 c内任选电源： AC220V± 10%50Hz外形尺寸：96X 48X 110或 96X48X60开孔：92X45XMTE精度： 0.5 、 1.0 级输入信号：热电偶、热电阻测控范围：-200 C〜1800 c内任选电源： AC220V± 10%50Hz外形尺寸：48X 96X 100开孔：45X 92操纵方式：二位式操纵XMTE精度： 0.5 、 1.0 级输入信号：热电偶、热电阻测控范围：-200 C〜1800 c内任选电源： AC220V± 10%50Hz外形尺寸：48X 96X 100开孔：45X 92操纵方式：三位式操纵XMTG精度： 0.5 、 1.0 级输入信号：热电偶、热电阻测控范围：-200 C〜1800 c内任选电源： AC220V± 10%50Hz外形尺寸：48X 48X 80开孔：45X45操纵方式：二位式操纵XMZ精度： 0.5 、 1.0 级输入信号：热电偶、热电阻测控范围：-200 C〜1800 c内任选电源： AC220V± 10%50Hz外形尺寸：80X 160X70开孔：76 X 156XST精度： 0.5 、 1.0 级输入。
