噪声测试规范

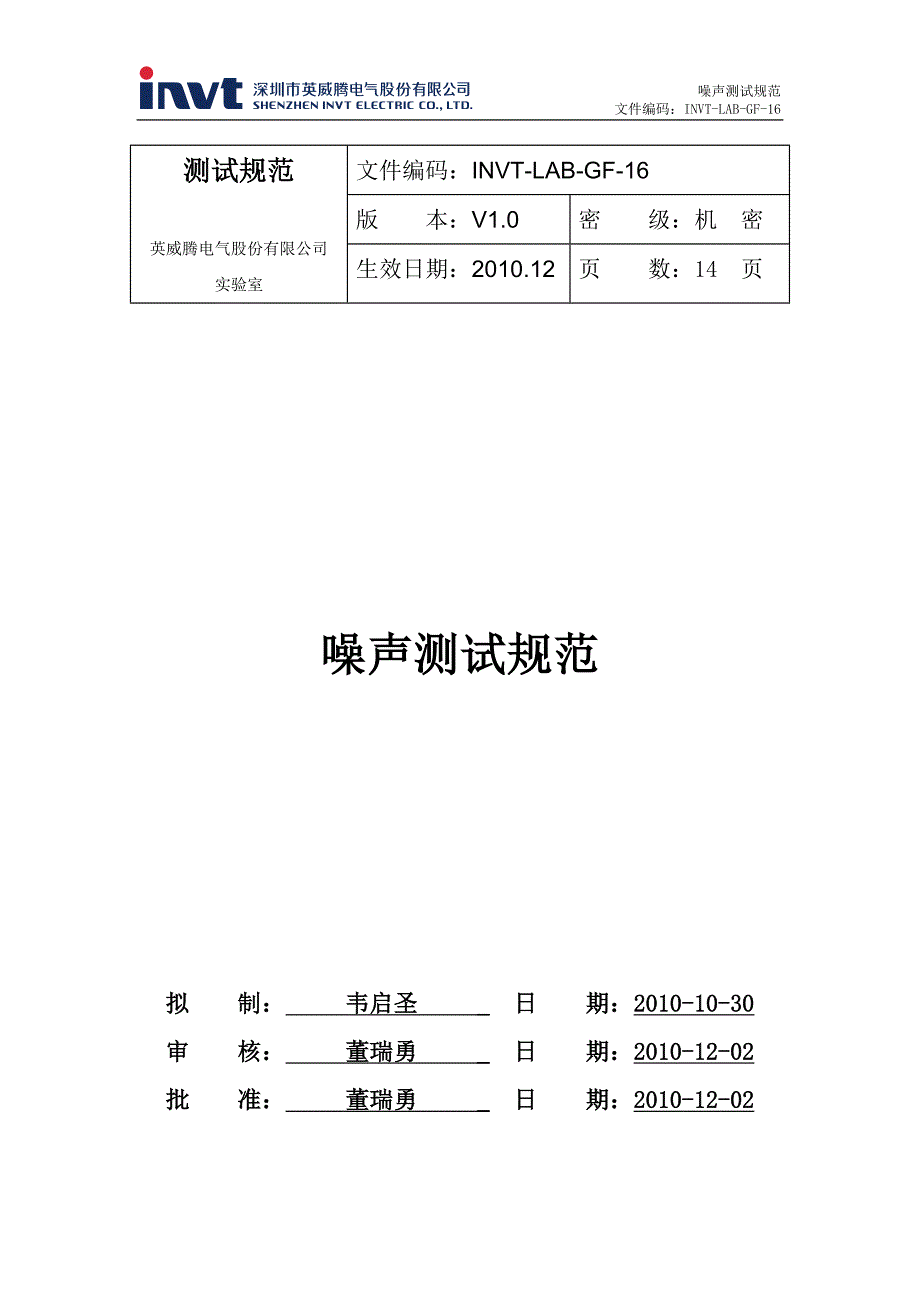

噪声测试规范 文件编码：INVT-LAB-GF-16文件编码：INVT-LAB-GF-16版 本：V1.0密 级：机 密测试规范测试规范英威腾电气股份有限公司实验室生效日期：2010.12页 数：14 页噪声测试规范噪声测试规范拟拟 制：制： 韦启圣韦启圣 _ _ 日日 期：期：2010-10-302010-10-30审审 核：核： 董瑞勇董瑞勇 _ _ 日日 期：期：2010-12-022010-12-02批批 准：准： 董瑞勇董瑞勇 _ _ 日日 期：期：2010-12-022010-12-02噪声测试规范 文件编码：INVT-LAB-GF-16 更更 改改 信信 息息 登登 记记 表表文件名称：文件名称：噪声测试规范文件编码：文件编码：INVT-LAB-GF-16版本更改原因更改说明更改人更改时间V1.0拟制新规范韦启圣2010.10.30评审会签区：人员签名意见日期噪声测试规范 文件编码：INVT-LAB-GF-16 目目 录录1、目的4 2、范围4 3、定义4 4、引用标准6 5、测试设备6 6、测试环境条件6 7、噪声测试6 7.1.被测设备的安装6 7.2.传声器位置的选择7 7.3.噪声测量.11 8、验收准则13 附录 A：噪声测试数据记录表14噪声测试规范 文件编码：INVT-LAB-GF-16噪声测试规范噪声测试规范1 1、目的、目的本规范给出一种现场简易法测定电气设备的发射声压级。

用于检验我司产品发射的噪声是否满足标准或设计的要求使用本规范测试方法其结果的准确度等级为 3 级（简易级） 2 2、范围、范围本规范规定的噪声测试方法，适用于深圳市英威腾电气股份有限公司开发生产的所有电气产品3 3、定义、定义本规范采用以下定义其它声学术语、量和单位按 GB/T 3947 和 GB/T 3102.7 的规定3.13.1 发射发射 emissionemission由确定声源（被测机器）辐射出空气声3.23.2 发射声压（发射声压（P P）） emissionemission soundsound pressurepressure在一个反射平面上，按规定的安装和运行条件工作的声源附近指定位置的声压它不包括背景噪声以及本测试方法所允许的反射面以外其他声反射的影响，单位 Pa3.33.3 发射声压级（发射声压级（L LP P））emissionemission soundsound pressurepressure levellevel发射声压平方 P2(t)与基准声压平方 P02之比的以 10 为底的对数乘以 10采用 GB/T 3785 规定的时间计权和频率计权进行测量，单位 dB。

基准声压为 20μPaP2(t)表示声压有效值平方随时间变化3.43.4 脉冲噪声指数（脉冲性）脉冲噪声指数（脉冲性） impulsiveimpulsive noisenoise indexindex (impulsiveness)(impulsiveness)该指标用以表征声源发射噪声的脉冲特性，单位 dB3.53.5 一个反射面上方的自由场一个反射面上方的自由场 freefree fieldfield overover a a reflectingreflecting planeplane被测机器所处的无限大、坚硬平面上方半空间内，各向同性均匀媒质中的声场3.63.6 工作位置，操作者位置工作位置，操作者位置 workwork station,station, operator’soperator’s positionposition噪声测试规范 文件编码：INVT-LAB-GF-16被测机器附近，为操作者指定的位置3.73.7 指定位置指定位置 specifiedspecified positionposition与机器有关的位置，包括但不限于操作者位置。

该位置可以是单一固定点，或某一路径上若干点，或离机器规定距离的表面上的若干点3.83.8 运行时段运行时段 operationaloperational periodperiod被测机器完成某一指定过程的时间间隔，3.93.9 运行周期运行周期 operationaloperational cyclecycle被测机器完成一个工作循环所需时间，其中各个运行时段按规定序列出现，每个运行时段都与一个特定过程相联系，而该特定过程在一个运行周期中可能只出现一次，也可能重复多次3.103.10 测量时间测量时间 measurementmeasurement timetime intervalinterval运行时间或运行周期的一部分或几倍在这段时间内，测定发射声压级或得到最大发射声压级3.113.11 时间历程时间历程 timetime historyhistory在运行周期的一个或多个运行时段中，得到作为时间函数的发射声压级的连续记录3.123.12 背景噪声背景噪声 backgroundbackground noisenoise被测机器以外的所有声源的噪声注 1：背景噪声应包括空气声、结构声和仪器的电噪声。

3.133.13 背景噪声级背景噪声级 backgroundbackground noisenoise levellevel被测机器不工作情况下，测得的声压级，单位 dB3.143.14 背景噪声修正值（背景噪声修正值（K K1 1））backgroundbackground noisenoise correctioncorrection该修正值用以表示背景噪声对被测机器指定位置发射声压级的影响，K1与频率有关，单位 dBA 计权情况下的修正项 K1A由 A 计权的测量值得到3.153.15 环境修正值（环境修正值（K K2 2））environmentalenvironmental indicatorindicator该修正值用以表示声反射或声吸收对表面声压级的影响，K2与频率有关，单位 dB在A 计权情况下用 K2A表示3.163.16 局部环境修正值（局部环境修正值（K K3 3））locallocal environmentalenvironmental correctioncorrection该修正值用以表示反射声对被测机器指定位置发射声压级的影响，单位 dB。

K3与频率和位置有关在 A 计权情况下，用 K3A表示噪声测试规范 文件编码：INVT-LAB-GF-163.173.17 典型距离（典型距离（a a）） typicaltypical distancedistance从指定位置到机器最近的主要声源的距离若机器主要声源不能确定，则选择从指定位置到机器最近部分的距离作为 a4 4、引用标准、引用标准GB 3102.7-1993 声学的量和单位(neq ISO 31-1:1992)GB/T 3222-1994 声学 环境噪声测量方法（neq ISO 1996-1:1982）GB/T 17248.3-1999 声学 机器和设备发射的噪声 工作位置和其它指定位置发射声压级的测量 现场简易法（eqv ISO 11202:1995）GB/T 3768-1996 声学 声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法（eqv ISO 3746:1995）5 5、测试、测试设备设备TES-1352A 噪音计每次测量前后，应当采用精度优于±0.3dB 的 94dB@1KHz 标准音源对噪音计进行校正噪音计应当每年按照相关标准要求进行校验。

在测试记录中填写最后检定有效期6 6、测试环境条件、测试环境条件温度：0～40℃相对湿度：45%～75%气压：86～106kPa应当避免环境条件对测量仪器的影响，不应把噪音计置于强电、强磁场、强风位置、并避免被测设备空气放电对噪音计的冲击在户外测量时，风速应该小于 6 m/s，并使用防风罩测试环境还应满足 7.3.6 的测试环境鉴定要求7 7、噪声、噪声测试测试噪声测试规范 文件编码：INVT-LAB-GF-167.1.7.1.被测设备的安装被测设备的安装在许多情况下，被测机器的噪声发射与机器的支撑和安装条件有关应尽量模拟产品说明书中的安装条件若安装条件不具备或不能用于测试，要小心避免因测试使用的安装系统而引起机器辐射噪声的变化并且采取措施设法减少设备安装结构的声辐射基础支承安装和墙壁安装的机器应当放在反射平面上（声学硬表面，如地板或墙壁） 7.2.7.2.传声器位置的选择传声器位置的选择本规范选择的测量表面为各边与基准体（被测机器）对应平行的矩形平行六面体形表面传声器位置所在的测量表面，是一个面积为 S，包络声源，各边平行于基准体的边，与基准体的距离 d(测量距离，一般取 d= 1m)的一个假想表面。

7.2.17.2.1 声源位于一个反射面上时传声器位置声源位于一个反射面上时传声器位置将测量表面的每一个面细分为尽可能小的等尺寸矩形单元面积，单元面积的最大边长为 3d(见图 Cl)传声器位置位于每个单元面积的中心图 C2-C6 中的传声器位置用这种方法得到注 2：大型被测设备顶部的位置可省略噪声测试规范 文件编码：INVT-LAB-GF-16噪声测试规范 文件编码：INVT-LAB-GF-16噪声测试规范 文件编码：INVT-LAB-GF-167.2.27.2.2 地立设备靠一面墙放置，有四个传声器位置的平行六面体测量表面，如地立设备靠一面墙放置，有四个传声器位置的平行六面体测量表面，如图图 C7C7 所示所示7.2.37.2.3 地立设备靠两面墙放置，有三个传声器位置的平行六面体测量表面，如地立设备靠两面墙放置，有三个传声器位置的平行六面体测量表面，如噪声测试规范 文件编码：INVT-LAB-GF-16图图 C8C8 所示所示7.3.7.3.噪声测量噪声测量7.3.17.3.1 测量被测声源典型工作周期的测量被测声源典型工作周期的 A A 计权声压级计权声压级 L LPA1PA1典型工作周期应包括但不限于以下工作状态：A） 启动过程B） 空载运行C） 满载运行D） 限流状态E） 停机过程F） 制动状态测量方法：通过选择开关，将噪音计设定为 A 频率加权和慢速（SLOW）动态特性，并选择合适的档位（以不出现“UNDER”或“OVER”符号为准） 。

在声源工作的典型周期上观察 A 计权声压级，读取并记录每个传声器位置上的 A 计权声压级7.3.27.3.2 测量单次事件声压级测量单次事件声压级 L LPA1SPA1S噪声测试规范 文件编码：INVT-LAB-GF-16单次事件噪声是指被测设备在工作过程中发出的瞬时单次噪音（例如大型开关闭合或断开时发出的噪声） 测量方法：通过选择开关，将噪音计设定为 A 频率加权和快速（FAST）动态特性；择合适的档位（以不出现“UNDER”或“OVER”符号为准） ；并按“MAX”功能键测量单次事件噪音的最大发射声压级读取并记录单次事件声压级7.3.37.3.3 测量背景噪声的测量背景噪声的 A A 计权声压级计权声压级 L LPA2PA2背景噪声声压级用于确定背景噪声修正值 K1测量方法：通过选择开关，将噪音计设定为 A 频率加权和慢速（SLOW）动态特性，并选择合适的档位（以不出现“UNDER”或“OVER”符号为准） 读取并记录每个传声器位置上的 A 计权声压级7.3.47.3.4 背景噪声修正背景噪声修正背景噪声修正。
