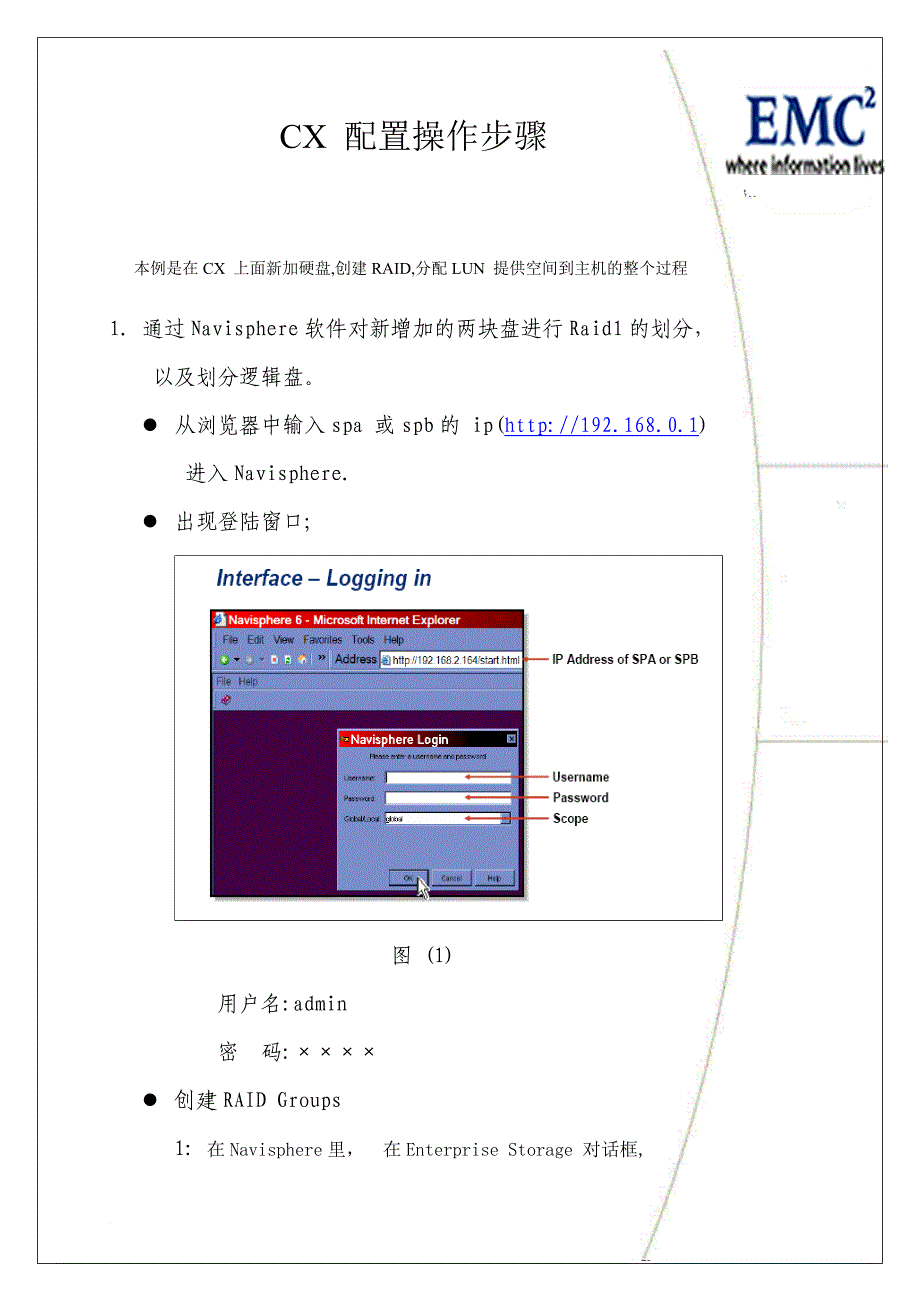

CX 配置操作步骤 本例是在CX 上面新加硬盘,创建RAID,分配LUN 提供空间到主机的整个过程1. 通过Navisphere软件对新增加的两块盘进行Raid1的划分，以及划分逻辑盘l 从浏览器中输入spa 或spb的 ip(http://192.168.0.1)进入Navisphere.l 出现登陆窗口; 图 (1)用户名:admin 密 码:××××l 创建RAID Groups1: 在Navisphere里， 在Enterprise Storage 对话框, 右击 storage system 图标，然后点击 Create RAID Group.如下图(2) 图 (2) 2: 在创建Raid group的菜单中，在Disk selection中选中Manual手动选择硬盘，然后选择select 选项图 (3) 3: 选择上面图(3)Select后出现下图进行选择硬盘创建raid组 ;图 (4) 选中选择的硬盘后，按OK4: 出现下面菜单用红线所描的是手动选择创建Raid组的硬盘，按Apply完成创建RAID组图 (5) 5: raid 组创建成功，查询如下图 (6)l 在新创建的Raid Group上，创建LUN1. 在 Navisphere 中, 在 Enterprise Storage 对话框里, 右点 图标 storage-system, 然后 点击 Bind LUN. 图 (7)2. 在点Bind LUN 出现的菜单中,在RAID Type 列表中, 为新的LUN选择正确的RAID type(Raid 1 ); 在LUN Properties, 在LUN ID 列表中, 为新LUN选择ID.（从Lun Id 3往后排）在LUN size中，选择LUN大小为整个磁盘大小。
点击Apply 并且bind LUNs ， 然后关闭对话框 图 (8) 上面所创建的LUN后显示如下图:图 (9)3. Navisphere Interface 查看2. 完成新主机和CX4xx的zone划分l 用交叉线连接笔记本和一台交换机的网口，在笔记本端 telnet 10.77.77.77 , 登陆交换机l 在命令行下，用zonecreate命令创建新的zone.例如:Cx300连接交换机的1端口和3端口;HBA卡连接的是6,7端口划zone.DS_16B3_A:admin> switchshowswitchName: DS_16B3_AswitchType: 26.2switchState: Online switchMode: NativeswitchRole: PrincipalswitchDomain: 1switchId: fffc01switchWwn: 10:00:00:05:1e:34:40:8ezoning: ON (spa0spb1hba1)switchBeacon: OFFPort Media Speed State ……………………………………………………………………………………………………… 0 id N2 Online F-Port 10:00:00:00:c9:45:5c:b0 1 id N2 Online F-Port 50:06:01:60:30:21:06:6f 2 id N2 Online F-Port 10:00:00:00:c9:42:81:5a 3 id N2 Online F-Port 50:06:01:69:30:21:06:6f 4 id N2 Online F-Port 21:00:00:e0:8b:1b:eb:c1 5 id N2 Online L-Port 1 public 6 id N2 Online F-Port 10:00:00:00:c9:51:00:69 7 id N2 Online F-Port 10:00:00:00:c9:51:8e:42 8 id N2 No_Light 9 id N2 No_Light 查看当前HBA卡在交换机的连接情况,当前6,7端口连接正常;DS_16B3_A:admin> cfgshowDefined configuration: cfg: spa0spb1hba1 backupserver_hba_swA_port4_port5; szcramsA_hba1_swA_port00_spA0_spB1; szcramsB_hba1_swA_port02_spA0_spB1; swA_FIMSZone1; swA_FIMSZone2 zone: backupserver_hba_swA_port4_port5 1,4; 1,5; 1,0; 1,2 zone: swA_FIMSZone1 1,1; 1,3; 1,6 zone: swA_FIMSZone2 1,1; 1,3; 1,7 zone: szcramsA_hba1_swA_port00_spA0_spB1 1,0; 1,1; 1,3zone: szcramsB_hba1_swA_port02_spA0_spB1 1,1; 1,3; 1,2查看cfgname l 重新创建一个zone如下操作: A交换机的Zone配置 >zonecreate “swA_FIMSZone1”, “1,1;1,3;1,6” [1,3是存储,6是主机] >cfgadd “spa0spb1hba1”, “swA_FIMSZone1” >cfgenable “cfgname” >cfgsave.>zonecreate “swA_FIMSZone2”, “1,1;1,3;1,7” [1,3是存储,7是主机] >cfgadd “spa0spb1hba1”, “swA_FIMSZone2” >cfgenable “cfgname” >cfgsavel 同时，完成另一台B交换机zone的划分。
>zonecreate “swB_FIMSzone1”, “1,1;1,3;2,6” [1,3是存储,6是主机] >cfgadd “spa0spb1hba2”, “swB_FIMSzone1” >cfgenable “cfgname” >cfgsave.>zonecreate “swB_FIMSzone2”, “1,1;1,3;2,7” [1,3是存储,7是主机] >cfgadd “spa0spb1hba2”, “swB_FIMSzone2” >cfgenable “cfgname”>cfgsave3. 上面的操作也可以通过IE 管理界面来操作：在IE中输入switch ip 出现如下界面:输入登录用户名和密码l 在zone--->create-->ports &Devices 迭中1.1;1.3;1.6; 增加到 xone members中l 在config--->create swB_FMSzone1 再增加到config members中l Actions--->enable config ---->save config only 当前所创建的是1,3,6 接下来的1,3,7和另外一个交换机的1,3,6/1,3,7操作步骤是一样的;4. 在Navisphere里， 在Enterprise Storage 对话框, 右击 storage system 图标，然后点击CONNECTIVITY STATUS.l 进入如下图:l 连接到交换机,输入:switchshow DS_16B3_A:admin> switchshowswitchName: DS_16B3_A ……………………………………………………… 1 id N2 Online F-Port 50:06:01:60:30:21:06:6f …………………………………………………… 3 id N2 Online F-Port 50:06:01:69:30:21:06:6f 6 id N2 Online F-Port 10:00:00:00:c9:51:00:69 7 id N2 Online F-Port 10:00:00:00:c9:51:8e:42 把6和7端口的initiator name 的10:00:00:00:c9:51:00:69 和10:00:00:00:c9:51:8e:42记录下来在下图中找到相同的initiator name 如果registered 是no ,就迭择下面的registerl 把HBA卡那边的主机名，和ip address 指定与相应的交换机端口如:6和7端口 register 好了以后 进入操作5;5: 在Navisphere里， 在Enterprise Storage 对话框, 右击 storage system 图标，然后点击Create Storage Group l 指定一个storage name 在hosts菜单中迭中二台hosts到Host to be conneted中再Apply确定 l 在LUNS Available LUNS中迭中lun 到selected luns中 再迭择Apply,ok确定l 在Navisphere里在Storage Group对话框,出现刚才所新建storage_group_linux_SZFIMS如下图:6.当前主机是安装红旗; 在红旗Linux主机安装device-mapper-multipath软件# rpm –ivh device-mapper-multipath-0.4.5-12.0.RHEL4.ppc.rpm使用fdisk -l命令能看到系统识别出来的6个磁盘设备,这是多条路径得到的设备名，实际上指向存储上的同一个LUN，这说明红旗操作系统已经正确识别到了EMC CX存储划分出来的LUN，并为下一步多路径管理作准备。
1) 启动多路径管理软件。
