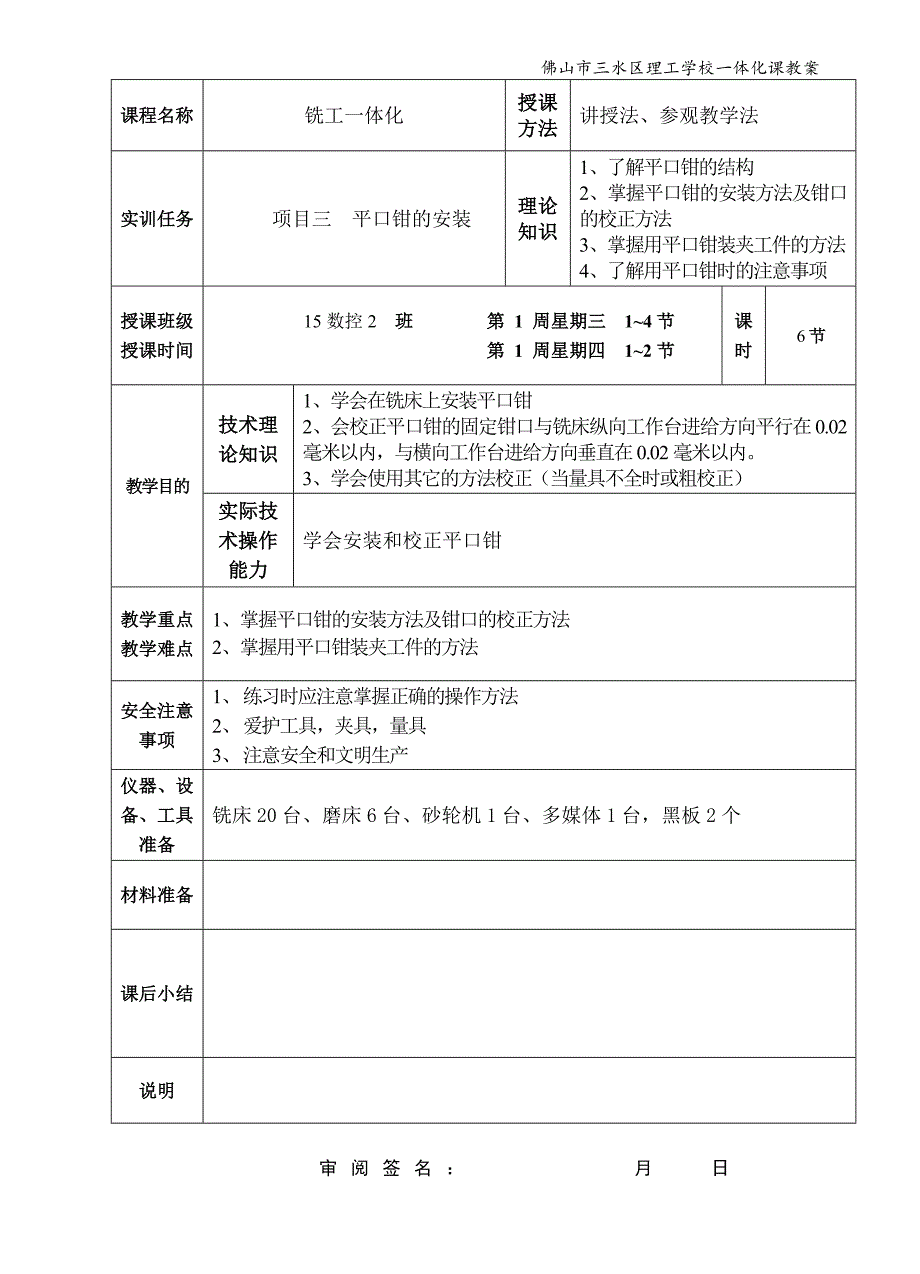

佛山市三水区理工学校一体化课教案课程名称课程名称铣工一体化授课授课 方法方法讲授法、参观教学法实训任务实训任务项目三 平口钳的安装理论理论 知识知识1、了解平口钳的结构 2、掌握平口钳的安装方法及钳 口的校正方法 3、掌握用平口钳装夹工件的方法 4、了解用平口钳时的注意事项授课班级授课班级授课时间授课时间15 数控 2 班班 第第 1 周星期三周星期三 1~4 节节第第 1 周星期四周星期四 1~2 节节课课时时6节节技术理技术理 论知识论知识1、学会在铣床上安装平口钳 2、会校正平口钳的固定钳口与铣床纵向工作台进给方向平行在0.02 毫米以内，与横向工作台进给方向垂直在 0.02毫米以内 3、学会使用其它的方法校正（当量具不全时或粗校正）教教学学目目的的 实际技实际技 术操作术操作 能力能力学会安装和校正平口钳教学重点教学重点教学难点教学难点1、掌握平口钳的安装方法及钳口的校正方法 2、掌握用平口钳装夹工件的方法安全注意安全注意事项事项1、 练习时应注意掌握正确的操作方法 2、 爱护工具，夹具，量具 3、 注意安全 和文明生产仪器、设仪器、设备、工具备、工具准备准备铣床 20 台、磨床 6 台、砂轮机 1 台、多媒体 1 台，黑板 2 个材料准备材料准备课后小结课后小结说明说明审 阅 签 名 ： 月 日佛山市三水区理工学校一体化课教案一、一、组织教学组织教学二、二、引引入新课入新课三、讲授新课讲授新课 1、集队考勤：15 数控 2 班全班 45 人，根据出勤情况如实登记；2、检查校牌、校服，将关机或调为震动，并交到指定位置；3、实训准备：铣床 20 台、磨床 6 台、砂轮机 1 台、多媒体 1 台、黑板 2 个，100×80×20 板料 45 块。
平口钳是铣床上常用的装夹工件的附件铣削零件的平面、台阶面、斜面和轴类工件上的键槽时，都可以用平口钳装夹工件项目三项目三 平口钳的校正平口钳的校正1、平口钳的结构常用的平口钳有回转式和非回转式两种回转式平口钳主要由固定钳口、活动钳口、底座等组成非回转式与回转式的平口钳结构基本相同，只是底座没有转盘，钳体不能回转，但刚性好回转式平口钳可以扳转任意角度，其适应性很强回转式平口钳2、平口钳的安装和校正（1）平口钳的安装一般情况下，平口钳安装在工作台上的位置，应处在工作台长度方向中间偏右、宽度方向的中间，以方便操作钳口方向应根据工件长度来确定，在立式铣床上，对于长的工件，钳口应与工作台纵向进给方向平行（如图 a） ；对于短的工件，钳佛山市三水区理工学校一体化课教案口应与工作台纵向进给方向垂直（如图 b） 平口钳的安装非常方便，先擦净钳体底座表面和铣床工作台表面将底座上的定位键放入工作台中央的 T 形槽内，即可对平口钳进行初步的定位然后，上紧 T 形螺栓上的螺母即可2）用百分表校正平口钳当工件的加工精度较高时，就需要钳口平面与铣床主轴轴线有较高的垂直度或平行度，应对固定钳口面进行校正校正平口钳时，应先松开平口钳的紧固螺母，校正后将紧固螺母旋紧。
现用百分表对固定钳口面进行校正，校正时，将磁性表座吸在立铣头主轴上安装百分表，使表杆与固定钳口铁平面大佛山市三水区理工学校一体化课教案致垂直将测量触头触到钳口铁平面上，将测量杆压缩量调整到 0.3-0.5mm 左右图 1 平口钳的校正①校正固定钳口与主轴轴线平行纵向移动工作台，观察百分表读数，在固定钳口全长范围内使百分表的表针摆动范围应在 0.01mm 以内，则固定钳口与工作台进给方向平行，然后交替地将两边的螺母拧紧，这样才能在加工时获得一个好的位置精度②校正固定钳口与主轴轴线垂直固定钳口与工作台进给方向平行校正好后，用相同的方法，移动升降工作台，校正固定钳口和工作台平面的垂直度六、注意事项六、注意事项佛山市三水区理工学校一体化课教案四、课堂小结四、课堂小结五、课后作业五、课后作业①随时清理切屑及油污，保持虎钳导轨面的润滑与清理②尽量使固定钳口处于工件运动方向的直角方向：将平口钳安置在台面总长的 1/3 处，这样不但便于操作手柄，而且即使台面运动一段距离，也能保证台虎钳在座板的上面③校正立铣头和平口钳时一定要认真细心多次校正到允差范围④使用百分表时一定要轻拿轻放，不可以直接用表的触头撞击测量表面，防止损坏百分表，要先将百分表固定在磁性表座上，然后摇动工作台手柄，使表的触头慢慢接触到被测表面。
1、 练习时应注意掌握正确的操作方法 2、 爱护工具，夹具，量具 3、 注意安全 和文明生产（ D ）1、铣床上用的平口钳属于_____ A、组合夹具 B、专用夹具 C、成组夹具 D、通用夹具（ A ）2、在机用平口虎钳上装夹工件铣键槽时，采用环表对刀法，先把工件夹紧，把百分表固定在( )上，进行调整A、铣床主轴 B、平口虎钳 C、工作台面 D、立导轨佛山市三水区理工学校一体化课教案。
