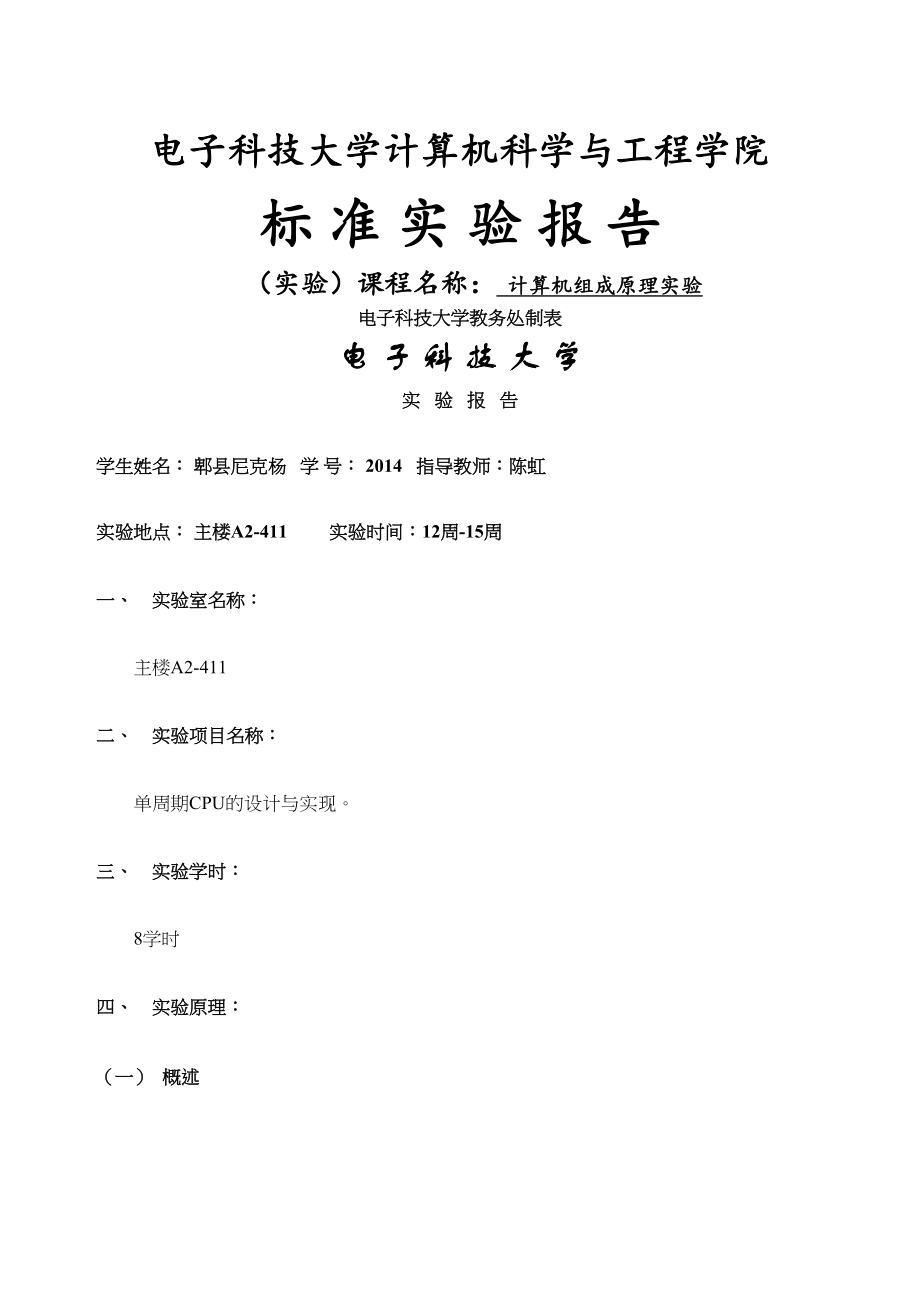

电子科技大学计算机科学与工程学院标 准 实 验 报 告（实验）课程名称： 计算机组成原理实验 电子科技大学教务处制表电 子 科 技 大 学实 验 报 告学生姓名： 郫县尼克杨 学 号： 2014 指导教师：陈虹实验地点： 主楼A2-411 实验时间：12周-15周一、 实验室名称：主楼A2-411二、 实验项目名称：单周期CPU的设计与实现三、 实验学时：8学时四、 实验原理：（一） 概述指令0指令1指令5指令2指令41个时钟周期Clock单周期（Single Cycle）CPU是指CPU从取出1条指令到执行完该指令只需1个时钟周期一条指令的执行过程包括：取指令→分析指令→取操作数→执行指令→保存结果对于单周期CPU来说，这些执行步骤均在一个时钟周期内完成二） 单周期cpu总体电路本实验所设计的单周期CPU的总体电路结构如下三） MIPS指令格式化MIPS指令系统结构有MIPS-32和MIPS-64两种本实验的MIPS指令选用MIPS-32以下所说的MIPS指令均指MIPS-32MIPS的指令格式为32位下图给出MIPS指令的3种格式263125212016151110650oprsrtrdsafuncR型指令263125212016150oprsrtimmediateI型指令2631250opaddressJ型指令本实验只选取了9条典型的MIPS指令来描述CPU逻辑电路的设计方法。
下图列出了本实验的所涉及到的9条MIPS指令五、 实验目的1、掌握单周期CPU的工作原理、实现方法及其组成部件的原理和设计方法，如控制器、运算器等2、认识和掌握指令与CPU的关系、指令的执行过程3、熟练使用硬件描述语言Verilog、EDA工具软件进行软件设计与仿真，以培养学生的分析和设计CPU的能力六、 实验内容（一）拟定本实验的指令系统，指令应包含R型指令、I型指令和J型指令，指令数为9条二）CPU各功能模块的设计与实现三）对设计的各个模块的仿真测试四）整个CPU的封装与测试七、 实验器材（设备、元器件）：（一）安装了Xilinx ISE Design Suite 13.4的PC机一台（二）FPGA开发板：Anvyl Spartan6/XC6SLX45（三）计算机与FPGA开发板通过JTAG（Joint Test Action Group）接口连接，其连接方式如图所示八、 实验步骤一个CPU主要由ALU（运算器）、控制器、寄存器堆、取指部件及其它基本功能部件等构成在本实验中基本功能部件主要有：32位2选1多路选择器、5位2选1多路选择器、32位寄存器堆、ALU等一）新建工程（New Project）启动ISE Design Suite 13.4软件，然后选择菜单File→New Project，弹出New Project Wizard对话框，在对话框中输入工程名CPU，并指定工作路径D:\Single_Cycle_CPU。
二）基本功能器件的设计与实现（1）多路选择器的设计与实现a.5位2选1多路选择器（MUX5_2_1）的设计与实现在ISE集成开发环境中，在工程管理区任意位置单击鼠标右键，在弹出的菜单中选择New Source命令，创建一个Verilog Module模块，名称为：MUX5_2_1，然后输入其实现代码：module MUX5_2_1( input [4:0] A, input [4:0] B, input Sel, output [4:0] O ); assign O = Sel ? B : A;endmodule在ISE集成开发环境中，对模块MUX5_2_1进行综合（Synthesize），综合结果如图所示：在ISE集成开发环境中，对模块MUX5_2_1进行仿真（Simulation）输入如下测式代码： module MUX5_2_1_T; // Inputs reg [4:0] A; reg [4:0] B; reg sel; // Outputs wire [4:0] C; // Instantiate the Unit Under Test (UUT) MUX5_2_1 uut ( .A(A), .B(B), .sel(sel), .C(C) ); initial begin // Initialize Inputs A = 0; B = 0; sel = 0; // Wait 100 ns for global reset to finish #100; A = 5'b10100; B = 0; sel = 1; // Wait 100 ns for global reset to finish #100; A = 1; B = 5'b10000; sel = 0; // Wait 100 ns for global reset to finish #100; A = 5'b00000; B = 5'b11000; sel = 1; // Add stimulus here endendmodule然后进行仿真，仿真结果如图所示：b.32位2选1多路选择器的设计与实现在ISE集成开发环境中，在工程管理区任意位置单击鼠标右键，在弹出的菜单中选择New Source命令，创建一个Verilog Module模块，名称为：MUX32_2_1，然后输入其实现代码：module MUX32_2_1(input [31:0]A ,input [31:0]B,input sel,output [31:0] O );assign O= sel?B:A;endmodule在ISE集成开发环境中，对模块MUX32_2_1进行综合（Synthesize），综合结果如图所示：在ISE集成开发环境中，对模块MUX32_2_1进行仿真（Simulation）。
首先输入如下测式代码： module MUX32_2_1_T; // Inputs reg [31:0] A; reg [31:0] B; reg sel; // Outputs wire [31:0] O; // Instantiate the Unit Under Test (UUT) MUX32_2_1 uut ( .A(A), .B(B), .sel(sel), .O(O) ); initial begin A=0; B=0; sel=0; // Wait 100 ns for global reset to finish #100; A=32'h00000001; B=32'h00000000; sel=1; #100; A=32'h00000101; B=32'h00000010; sel =0; // Add stimulus here endendmodule然后进行仿真，仿真结果如图所示:（2）符号扩展（Sign_Extender）的设计与实现在ISE集成开发环境中，在工程管理区任意位置单击鼠标右键，在弹出的菜单中选择New Source命令，创建一个Verilog Module模块，名称为：Sign_Extender，然后输入其实现代码：module Sign_Extender( input [15:0] d, output [31:0] o ); assign o = (d[15:15] == 1'b0) ? {16'b0, d[15:0]} : {16'b1, d[15:0]};endmodule在ISE集成开发环境中，对模块Sign_Extender进行综合（Synthesize），综合结果如图所示。
在ISE集成开发环境中，对模块MUX32_2_1进行仿真（Simulation）首先输入如下测式代码：module Sign_Extender_t; // Inputs reg [15:0] d; // Outputs wire [31:0] o; // Instantiate the Unit Under Test (UUT) Sign_Extender uut ( .d(d), .o(o) ); initial begin // Initialize Inputs d = 0; // Wait 100 ns for global reset to finish #100; // Add stimulus here d = 16'h0011; #100; d = 16'h1011; endendmodule然后进行仿真，仿真结果如图所示:（3）32位寄存器堆（RegFile）的设计与实现在ISE集成开发环境中，在工程管理区任意位置单击鼠标右键，在弹出的菜单中选择New Source命令，创建一个Verilog Module模块，名称为：RegFile，然后输入其实现代码：module RegFile( input [4:0] Rn1, Rn2, Wn, input Write, input [31:0] Wd, output [31:0] A, B, input Clock ); reg [31:0] Register[1:31]; assign A = (Rn1 == 0) ? 0 : Register[Rn1]; assign B = (Rn2 == 0) ? 0 : Register[Rn2]; always @ (posedge Clock) begin if (Write && Wn != 0) Register[Wn] <= Wd; endendmodule在ISE集成开发环境中，对模块RegFile进行综合（Synthesize），综合结果如图所示。
在ISE集成开发环境中，对模块RegFile进行仿真（Simulation）输入如下测式代码：module Regfile_t; // Inputs reg [4:0] Rn1; reg [4:0] Rn2; reg [4:0] Wn; reg Write; reg [31:0] Wd; reg Clock; // Outputs wire [31:0] A; wire [31:0] B; // Instantiate the Unit Under Test (UUT) RegFile uut ( .Rn1(Rn1), .Rn2(Rn2), .Wn(Wn), .Write(Write), .Wd(Wd), .A(A), .B(B), .Clock(Clock) ); i。
