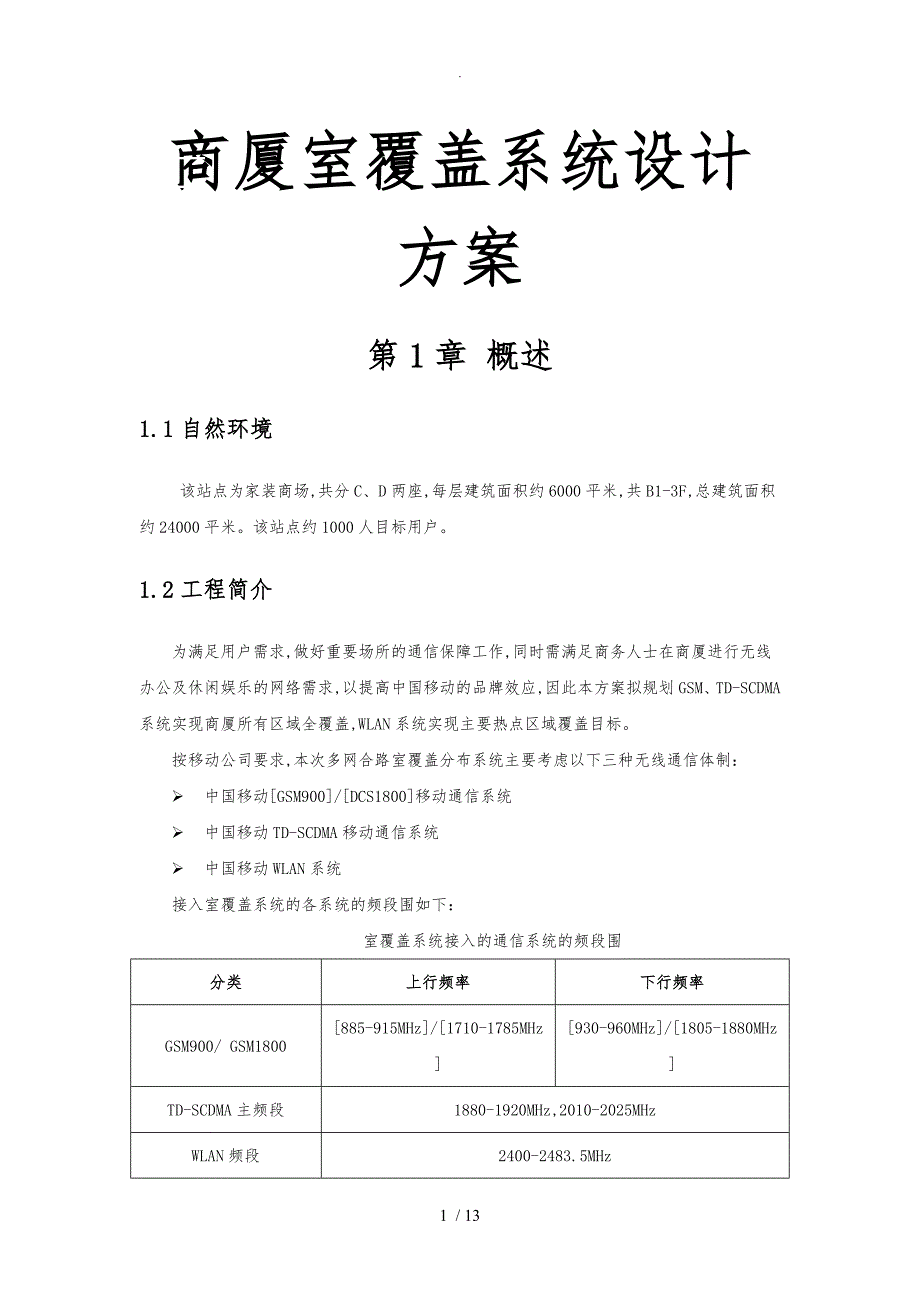

商厦室覆盖系统设计方案13 / 13.第1章 概述1.1自然环境该站点为家装商场,共分C、D两座,每层建筑面积约6000平米,共B1-3F,总建筑面积约24000平米该站点约1000人目标用户 1.2工程简介为满足用户需求,做好重要场所的通信保障工作,同时需满足商务人士在商厦进行无线办公及休闲娱乐的网络需求,以提高中国移动的品牌效应,因此本方案拟规划GSM、TD-SCDMA系统实现商厦所有区域全覆盖,WLAN系统实现主要热点区域覆盖目标按移动公司要求,本次多网合路室覆盖分布系统主要考虑以下三种无线通信体制：Ø 中国移动[GSM900]/[DCS1800]移动通信系统Ø 中国移动TD-SCDMA移动通信系统Ø 中国移动WLAN系统接入室覆盖系统的各系统的频段围如下：室覆盖系统接入的通信系统的频段围分类上行频率下行频率GSM900/ GSM1800[885-915MHz]/[1710-1785MHz][930-960MHz]/[1805-1880MHz]TD-SCDMA主频段1880-1920MHz,2010-2025MHzWLAN频段2400-2483.5MHz.第2章 覆盖指标要求各系统的边缘场强要求如下：Ø TD-SCDMA室分布无线覆盖边缘信号要求为：1普通建筑物：PCCPCH RSCP>=-80dBm C/I>=0dB。
2地下室、电梯等封闭场景：PCCPCH RSCP>=-85dBm C/I>=-3dBØ GSM室分布无线覆盖边缘信号要求为：1） 普通建筑物：BCCH>=-80dBm2） 地下室、电梯等封闭场景：BCCH>=-85dBmØ WLAN室分布无线覆盖边缘信号要求：接收电平≥-75dBm第3章 设计思路3.1覆盖围本方案2G&3G&WLAN对大楼B1F-3F进行覆盖3.2信源配置Ø 2G信源：1、 信源类型： 2、 信源配置：GSM900 S4/0/0Ø TD-SCDMA信源：1、 信源类型： BBU530+RRU261分布式基站；2、 信源配置： S3/0/0；3、 BBU数量：1个Ø WLAN信源：1、 信源类型：室分布型500mw AP 16个Ø 信源安装位置以及覆盖围名称型号安装位置覆盖围供电方式取电位置输出电平2G 信源GSM BTSGSM B1F移动机房B1-3F直流机房37dBm3G 信源 TD BBUBBU1TDB1F移动机房直流机房RRU1TDB1F移动机房B1-3F直流就近32dBmWLAN 信源 WLAN APAP01WLAN于B1F天花B1F网线ＰＯＥ27dBmTDB1F1#弱电井B1-7F直流就近29dBmAP02WLAN于B1F天花B1F网线ＰＯＥ27dBm1F设备间2-5F客房网线ＰＯＥ27dBmAP03WLAN于1F天花1F网线ＰＯＥ27dBm1F设备间2-5F客房网线ＰＯＥ27dBmAP04WLAN于1F天花1F网线ＰＯＥ27dBmAP05WLAN于2F天花2F网线ＰＯＥ27dBmTDB1F1#弱电井B1-7F直流就近29dBmAP06WLAN于2F天花2F网线ＰＯＥ27dBm1F设备间2-5F客房网线ＰＯＥ27dBmAP07WLAN于3F天花3F网线ＰＯＥ27dBm1F设备间2-5F客房网线ＰＯＥ27dBmAP08WLAN于3F天花3F网线ＰＯＥ27dBmAP09WLAN于B1F天花B1F网线ＰＯＥ27dBmTDB1F1#弱电井B1-7F直流就近29dBmAP10WLAN于B1F天花B1F网线ＰＯＥ27dBm1F设备间2-5F客房网线ＰＯＥ27dBmAP11WLAN于1F天花1F网线ＰＯＥ27dBm1F设备间2-5F客房网线ＰＯＥ27dBmAP12WLAN于1F天花1F网线ＰＯＥ27dBmAP13WLAN于2F天花2F网线ＰＯＥ27dBmTDB1F1#弱电井B1-7F直流就近29dBmAP14WLAN于2F天花2F网线ＰＯＥ27dBm1F设备间2-5F客房网线ＰＯＥ27dBmAP15WLAN于3F天花3F网线ＰＯＥ27dBm1F设备间2-5F客房网线ＰＯＥ27dBmAP16WLAN于3F天花3F网线ＰＯＥ27dBm3.3小区规划为保证站点切换成功率,整体建筑小区划分原则采取底层和电梯同小区, 高层独立小区。
保证了底层人员密集区与电梯避免切换,高层人员分流区发生少量切换,减小切换压力,降低掉话率小区规划示意图如下： GSM小区规划：TD-SCDMA小区规划：3.4器件选择为保证系统兼容GSM、TD-SCDMA、WLAN等系统,所有天馈线器件选用宽频带〔频率围为800～2500MHZ、低损耗器件以保证无源覆盖系统的信号分配任务3.5系统稳定性考虑直放站、干放等有源器件引入会大大增加系统的不稳定性,应尽量控制使用量并优化级联方式,以保证系统的高度稳定性及后期可维护性,降低维护成本第4章 设计方案分析4.1合路方式分析Ø 2G和TD系统,采取前端合路的方式,合路点在弱电井或机房里面；Ø 2G/TD和WLAN系统, 采取末端合路的方式, 合路点在弱电井或线槽里面；4.2系统间干扰分析在考虑被干扰系统灵敏度下降0.4dB前提下,通过详细分析杂散干扰、阻塞干扰、交调干扰,得出TD-SCDMA与其他系统共存时隔离度的要求：注：隔离度的要求除了跟干扰系统的杂散干扰、阻塞干扰、交调干扰有关,还跟被干扰系统允许的灵敏度下降有关根据上面对隔离度的要求,TD和GSM、WLAN系统共存时,要求90dB左右的隔离度其他系统共存时,有60dB以上的隔离度即能满足要求。
隔离度的实现：Ø 滤波器隔离：多系统共用天馈系统时,采用滤波器隔离的办法,因此要求合路器的隔离度在90dB以上；Ø 空间隔离：TD-SCDMA和其他系统共存,但不共用天馈时,两系统天线之间的距离至少1米4.3覆盖分析常用的建筑材料损耗参考值：类型混凝土<承重墙>砖墙玻璃石膏板钢筋混凝土<有窗>混凝土地板电梯顶穿透损耗-85dBm即满足覆盖要求 本方案GSM设计天线覆盖距离均小于40米,因此,完全能够达到覆盖要求4.3.2 TD-SCDMA覆盖分析根据无线电波室传播模型, 〔只考虑本楼层墙体及障碍物损耗则：PL=32.44+20lgD++20lgf+Lw式中PL：空间损耗,用dB来显示；D：收、发天线间距离,以Km为单位；f：是频率,用MHz为单位；Lw为隔墙损耗,参考上述损耗值,计为15dB。
以覆盖最远点约20米处为例,其场强P为：P=Pt-PL式中Pt为天线发射功率,本方案Pt最小为1.5dBm,天线增益G为2dBi,则：P=1.5+2-〔32.44+20lg20*10-3+20lg2000+15= -78.9dBm>-80dBm即满足覆盖要求本方案TD-SCDMA设计天线覆盖距离均小于20米,因此,完全能够达到覆盖要求4.3.3 WLAN覆盖分析根据无线电波室传播模型, 〔只考虑本楼层墙体及障碍物损耗则：PL=32.44+20lgD++20lgf+Lw式中PL：空间损耗,用dB来显示；D：收、发天线间距离,以Km为单位；f：是频率,用MHz为单位；Lw为隔墙损耗,参考上述损耗值,计为15dB以覆盖最远点约20米处为例,其场强P为：P=Pt-PL式中Pt为天线发射功率,本方案Pt最小为10.3dBm,天线增益G为2dBi,则：P=10.3+2-〔32.44+20lg20*10-3+20lg2400+15= -71dBm>-75dBm即满足覆盖要求本方案设计中主要用Wlan覆盖重要区域,这些区域的天线覆盖距离均小于20米,因此,完全能够达到覆盖要求4.4容量分析本系统根据站点的人流量来进行话务量预测,预测应满足本站点未来数年的话务需求,并预留数据业务的信道数,且充分考虑了周边区域的站的数量、分布和载频配置情况来综合考虑本站点的容量需求。
分析如下：4.4.1 GSM系统容量计算本站点设计容量为1000人假设人均拥有率为90%,其中移动GSM用户渗透率为70%人均忙时话务量设定为0.03erl〔以各分公司给出的话务模型为准计算公式：最大话务量〔Erl=总人数*持有率*移动GSM用户占有率*人均忙时话务量本站点峰值话务量=1000*90%*70%*0.03=18.9Erl参考爱尔兰B表,通过实际经验总结出不同载波配置下不同的合理的信道利用率,详见下表：载波数TCH数量2％呼损率的爱尔兰b表对应话务量实际信道利用率实际承载最佳话务量172.9447.40%1.393562148.252.90%4.337832214.959.80%8.910243021.9362%13.596653728.2563.70%17.9952564535.6176.10%27.0992175343.0677.80%33.5006886049.6478.70%39.0666896756.2875%42.21107563.976.30%48.7557118371.5781.20%58.11484129179.2783.80%66.42826由此可见,在呼损率为2%时,1套S4/0/0站能承载全速率话务为21.93。
