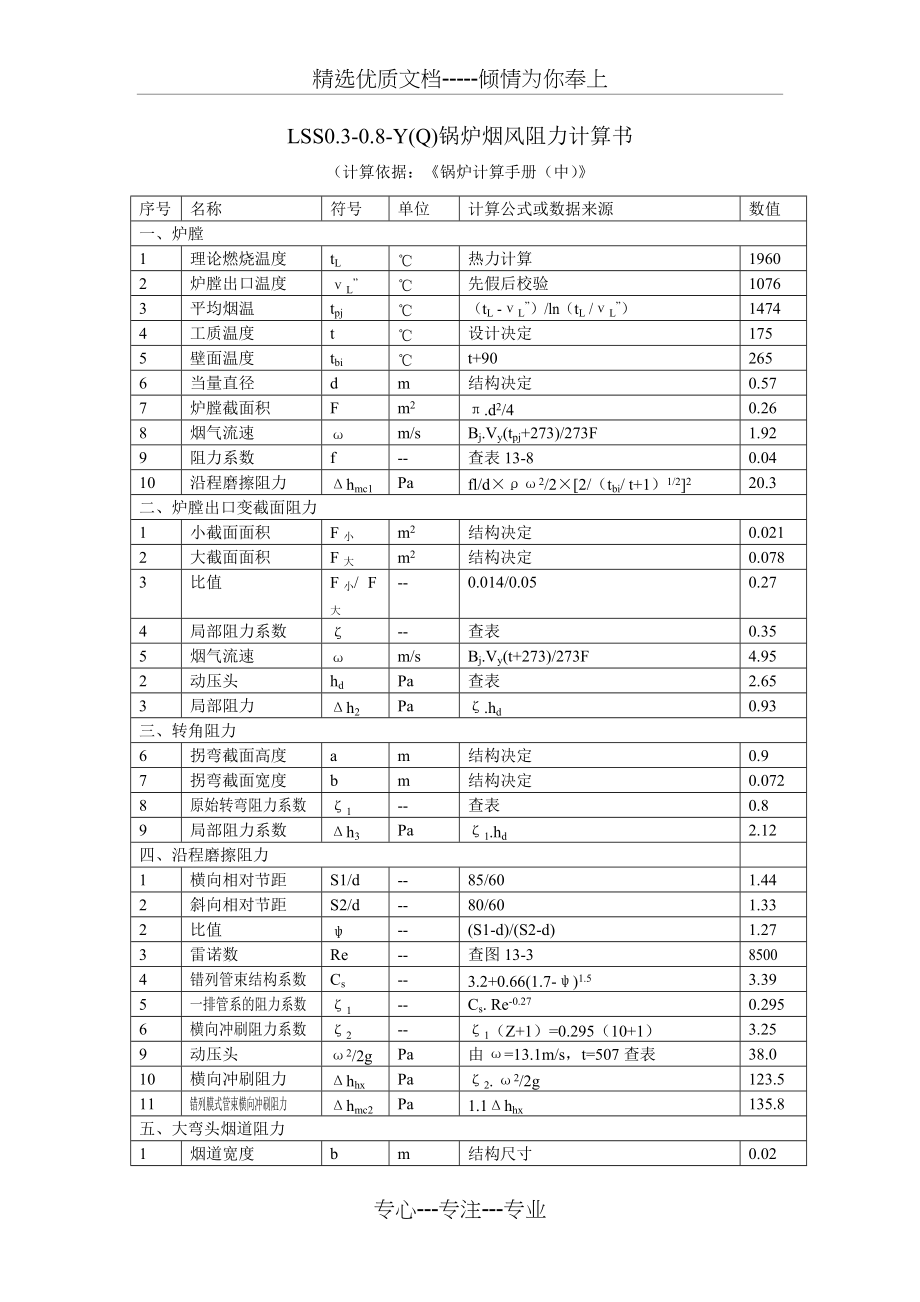

精选优质文档-----倾情为你奉上LSS0.3-0.8-Y(Q)锅炉烟风阻力计算书（计算依据：《锅炉计算手册（中）》序号名称符号单位计算公式或数据来源数值一、炉膛1理论燃烧温度tL℃热力计算19602炉膛出口温度νL”℃先假后校验10763平均烟温tpj℃（tL -νL”）/ln（tL /νL”）14744工质温度t℃设计决定1755壁面温度tbi℃t+902656当量直径dm结构决定0.577炉膛截面积Fm2π.d2/40.268烟气流速ωm/sBj.Vy(tpj+273)/273F1.929阻力系数f--查表13-80.0410沿程磨擦阻力Δhmc1Pafl/dρω2/2[2/（tbi/ t+1）1/2]220.3二、炉膛出口变截面阻力1小截面面积F小m2结构决定0.0212大截面面积F大m2结构决定0.0783比值F小/ F大--0.014/0.050.274局部阻力系数ζ--查表0.355烟气流速ωm/sBj.Vy(t+273)/273F4.952动压头hdPa查表2.653局部阻力Δh2Paζ.hd0.93三、转角阻力6拐弯截面高度am结构决定0.97拐弯截面宽度bm结构决定0.0728原始转弯阻力系数ζ1--查表0.89局部阻力系数Δh3Paζ1.hd2.12四、沿程磨擦阻力1横向相对节距S1/d--85/601.442斜向相对节距S2/d--80/601.332比值ψ--(S1-d)/(S2-d)1.273雷诺数Re--查图13-385004错列管束结构系数Cs--3.2+0.66(1.7-ψ)1.53.395一排管系的阻力系数ζ1--Cs. Re-0.270.2956横向冲刷阻力系数ζ2--ζ1（Z+1）=0.295（10+1）3.259动压头ω2/2gPa由ω=13.1m/s，t=507查表38.010横向冲刷阻力ΔhhxPaζ2. ω2/2g123.511错列膜式管束横向冲刷阻力Δhmc2Pa1.1Δhhx135.8 五、大弯头烟道阻力1烟道宽度bm结构尺寸0.022烟道高度am结构尺寸0.93大弯头半径Rm结构尺寸0.3654比值R/b--R/b>218.255比值R/a--R/a0.416转角aoa=180o1807阻力系数ζ--查表K.ζ0.B.C=0.15210.308动压头hdPa由ω=13.21m/s，t=507查表38.021大弯头局部阻力损失Δh4Paζ. hd11.4六、出口烟道阻力系数1小截面面积F小m2结构决定0.0182大截面面积F大m2结构决定0.0433比值F小/ F大--0.018/0.0430.424局部阻力系数ζ--查表0.855动压头hdPa查表21.27局部阻力损失Δh5Paζ. hd18.0七、计算总阻力1总阻力损失∑ΔhPaΔhmc1+Δh2+Δh3+Δhmc2+Δh4+Δh5188.52修整系数ρ0yKg/m3查锅炉手册，取推荐值1.053修整后锅炉本体烟道阻力ΔHlzPaρ0y. ∑Δh197.9专心---专注---专业。
