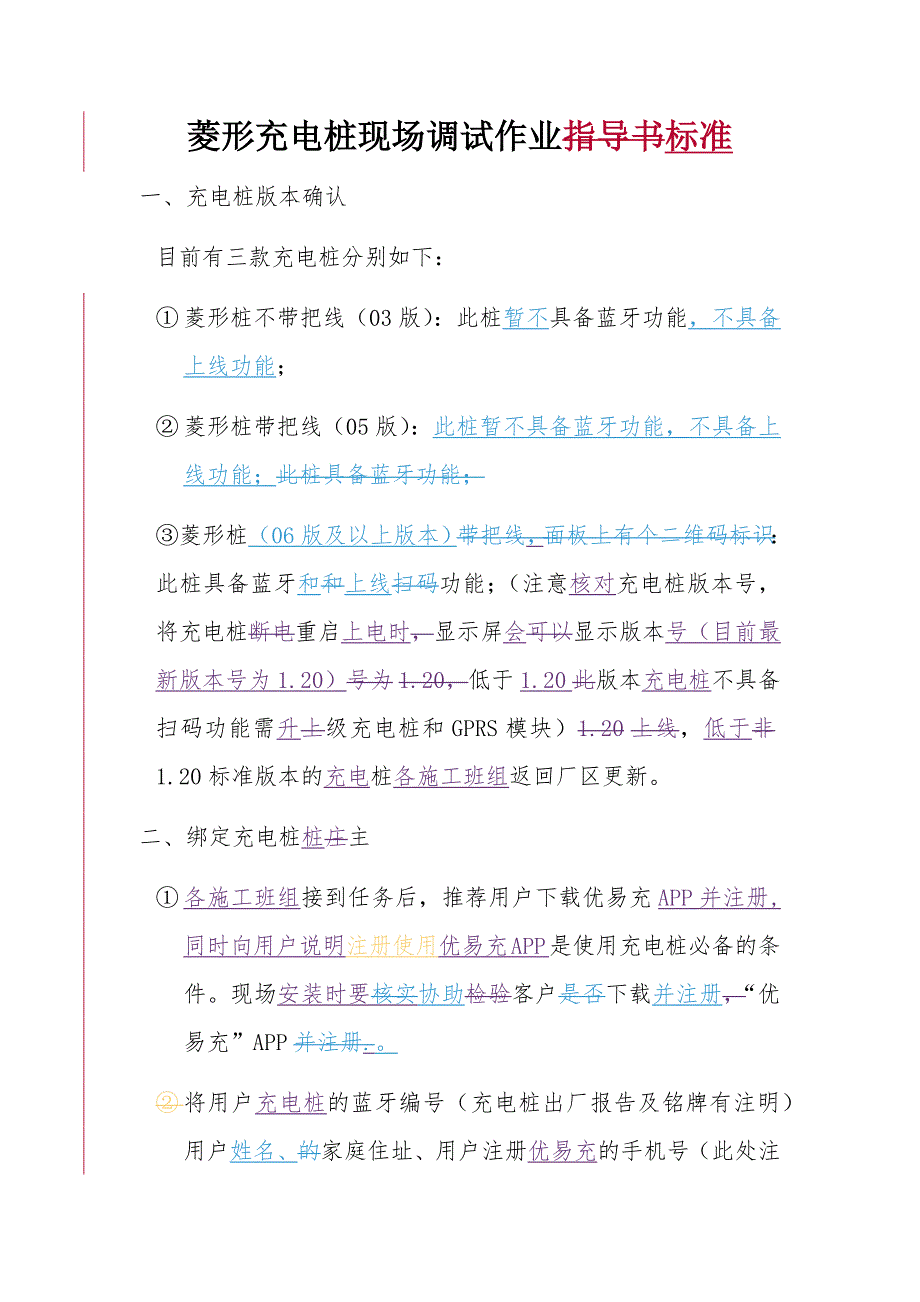

菱形充电桩现场调试作业指导书标准一、充电桩版本确认目前有三款充电桩分别如下：① 菱形桩不带把线（03版）：此桩暂不具备蓝牙功能，不具备上线功能；② 菱形桩带把线（05版）：此桩暂不具备蓝牙功能，不具备上线功能；此桩具备蓝牙功能；③菱形桩（06版及以上版本）带把线，面板上有个二维码标识：此桩具备蓝牙和和上线扫码功能；（注意核对充电桩版本号，将充电桩断电重启上电时，显示屏会可以显示版本号（目前最新版本号为1.20）号为1.20，低于1.20此版本充电桩不具备扫码功能需升上级充电桩和GPRS模块）1.20上线，低于非1.20标准版本的充电桩各施工班组返回厂区更新二、绑定充电桩桩庄主① 各施工班组接到任务后，推荐用户下载优易充APP并注册,同时向用户说明注册使用优易充APP是使用充电桩必备的条件现场安装时要核实协助检验客户是否下载并注册，“优易充”APP并注册.② 将用户充电桩的蓝牙编号（充电桩出厂报告及铭牌有注明）用户姓名、的家庭住址、用户注册优易充的号（此处注意一定要注册优易充的号）等信息告知后台：186 1011 8771；③ 等待后台通知绑定情况，后台在绑定完成后会将运行编码告知工长（施工班组（运行编码为16位数字，注意不要丢失保留备用）后台在绑定完成后会同时生成电子版二维码,（工长告知用户我们充电桩具备扫码启动充电桩可通过扫码启动充电功能，如用户有需要请用户留下邮箱,工长施工班组将用户邮箱告知后台监控中心,后台监控中心会将电子版二维码以邮件形式发送给用户.，(绑定完后应同时得到运行码和二维码等于是用户的钥匙，须保密)）。
充电桩自带二维码是下载APP用的二维码，不是扫码充电用的二维码16位数字“注意不要丢失保留备用”）我们充电桩有扫码功能，如需要留下邮箱④ 注:监控中心后台24小时值班：18610118771. ，运行编码的申请后台可以随时受理，但从后台人员收到全部安装信息到出具运行编码在没有其它工长施工队排队申请的情况下大致需要30分钟，鉴于以上情况建议各工长施工班组依据施工计划将这一工作在安装之前完成，以免影响现场工作效率在确定该桩有主的情况下即上报信息给后台⑤ 查看用户APP是否绑定成功：验证方法点“我”“电桩管理”此时能显示有充电管理页面，如没有绑定失败请重新绑定；三、充电桩配置1、 1、打开测试APP：将充电桩通电，打开测试APP，进入测试APP注：测试APP仅安卓系统可用2、 2、蓝牙连接：点击屏幕上蓝牙符号，点击“搜索”，搜索蓝牙，选择正确的蓝牙编号号码并连接蓝牙，蓝牙编号（如右图所示）为桩体右下角铭牌上蓝牙编号，如“5IAA2012”蓝牙连接正常后“工厂人员”图标会点亮，如下图所示：3、 3、清除历史记录：进入测试APP，点击“工厂人员”，点击界面最下方“清除历史记录”，屏幕会显示“已成功”，则清除历史记录成功。
注：清除历史数据是安装时必做的第一步4、 4、重置充电桩：进入测试APP，点击“工厂人员”，点击界面最下方“重置桩”，屏幕会显示“已成功”，则重置桩成功注：重置桩是安装时必做的第二步5、 5、运行编码设置：点击“工厂人员”进入设置界面，在“设置运行编码”上设置16位运行编码（注意核对输入的16位数字不得有误），设置完成后点击“读取运行编码”，如读取编码与所设相同则设置正确如该桩无法设置，可点击“重置桩”，重置成功后可重新设置6、 6、设置蓝牙编码：进入测试APP，点击“工厂人员”进入设置界面，在“设置出厂编码”上输入8位蓝牙号（如：5IAA0210）注意区分英文字母和数字点击“设置出厂编码”按钮再点击“读取出厂编码”，核对蓝牙号是否设置正确如设置不正确，需要重置桩，再重新进行设置运行编码和蓝牙编码操作7、 7、蓝牙个性化广播名设置：如果用户有需求，可以设置用户喜欢的蓝牙广播名进入测试APP，点击“工厂人员”进入设置界面，在“设置蓝牙广播名”上输入字母、符号或数字或上述组合，不支持汉字，长度为30字符以内设置蓝牙广播名成功后蓝牙会自动断开，需重新连接）8、 8、设置桩时间：点击“设置桩时间”，点击“读取桩时间”，如时间正确则设置成功。
9、 9、启动卡配置绑定充电卡绑定：方案一：如用户已与后台绑定，可使用用户，用户账号进行启动卡配置绑定充电卡工作，将启动充电卡贴至充电桩刷卡区（注意：整个操作过程请不要移开启动卡），关闭工长测试的蓝牙功能，使用用户，关闭测试的蓝牙，打开“优易充”APP，点击充电窗口中的“连接蓝牙”图标，从弹出的“设备列表”框中选择所安装充电桩的蓝牙号，显示连接成功桩体蜂鸣器有声响，则启动充电卡配置绑定成功第二张启动卡充电卡操作如上启动卡配置完成后连接车辆或测试工装，检查充电桩连接指示灯正常点亮后用配置发行完成的启动电卡启动充电桩进行测试是否成功，如无法启动，则重新进行上述配置启动卡绑定电卡操作方案二：如用户不在安装现场，无法用用户进行启动卡配置绑卡进入测试APP，点击“工厂人员”进入设置界面，在“设置出厂编码”上输入8位蓝牙号（如：5IAA0210）注意区分英文字母和数字，将启动卡充电卡贴至刷卡区，点击“设置出厂编码”，桩体蜂鸣器有声响，并且显示“设置成功”，则启动卡充电卡配置绑定工作成功点击“读取出厂编码”如读取编码与所设相同，则设置成功如该桩无法设置，可点击“重置桩”，重置成功后可重新设置第2张启动卡充电卡，操作如上。
启动卡配置完成后连接车辆或测试工装，检查充电桩连接指示灯正常点亮后用配置发行完成的启动卡电卡启动充电桩进行测试是否成功，如无法启动，则重新进行上述配置启动卡绑定电卡操作充电桩配置工作流程图：四、 验证用户使用优易充启动充电桩功能验证：1、验证蓝牙启动功能验证：1.1用户使用优易充APP点击优易充首页右下角“充电”选项如下图所示：1.2如上图所示点击“连接蓝牙”并配对（如提示无权限使用请重复“充电桩配置”流程进行设置）1.3点击下图左图中“启动”按扭，此时充电桩正常启动输出工作充电（如此时充电桩未连接车辆或测试工装果现场无电动汽车，APP应应提示“请连接充电枪”）充电桩正常启动后APP充电界面如下图右图所示：22、核对充电桩是否上线2.1方案一：跟后台核对充电桩是否上线，实时状态、插枪、拔枪动作后台是否能够正确识别需要车辆或测试工装实现）2.2方案二：如果后台看不到桩上线，后台查询桩MAC地址，在M2M平台核对是否上线2.3方案三：用户（桩主）发布充电桩，在“寻找电桩”界面查询桩主充电桩状态五、填写调试报告六五、注意事项现场操作应：绑定庄主 →充电桩上线→启动桩上线03、05、06（1.20以下不包含），不要安装直接返厂。
1、每次重置桩后，需将“出厂编码”（蓝牙编号）和“运行编码”重新设置1、2、 2、运行编码设置需确保正确，否则无法扫码充电3、 3、不准随意更改用户运行编码，后台可查询运行编码，如恶意更改运行编码造成损失，后果自负；4、 4、每个施工班组只能有一个上安装测试APP；5、 54、设置完成后需与后台进行确认6、 65、充电桩自带二维码是下载APP用的二维码，不是扫码充电用的二维码；.2、 用户要去换号，打400解决7、 施工班组王海兵：177 1075 3524 8、9、10、11、12、。
