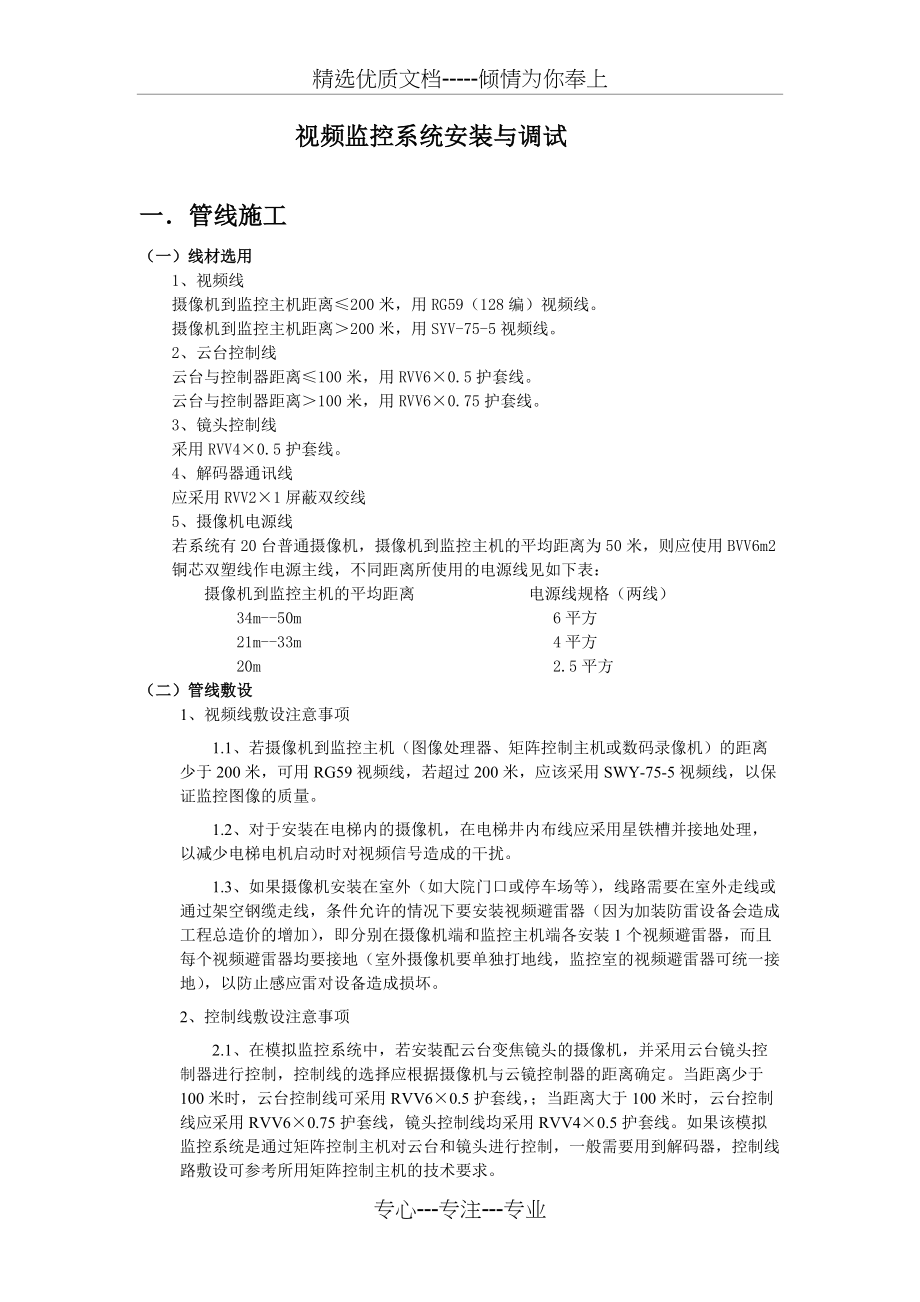

精选优质文档-----倾情为你奉上视频监控系统安装与调试一．管线施工（一）线材选用1、视频线 摄像机到监控主机距离≤200米，用RG59（128编）视频线 摄像机到监控主机距离＞200米，用SYV-75-5视频线 2、云台控制线 云台与控制器距离≤100米，用RVV60.5护套线 云台与控制器距离＞100米，用RVV60.75护套线 3、镜头控制线 采用RVV40.5护套线 4、解码器通讯线 应采用RVV21屏蔽双绞线 5、摄像机电源线若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用BVV6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表： 摄像机到监控主机的平均距离电源线规格（两线） 34m--50m6平方 21m--33m4平方 20m2.5平方（二）管线敷设1、视频线敷设注意事项 1.1、若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用RG59视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量 1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。
1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏 2、控制线敷设注意事项 2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定当距离少于100米时，云台控制线可采用RVV60.5护套线，；当距离大于100米时，云台控制线应采用RVV60.75护套线，镜头控制线均采用RVV40.5护套线如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求 2.2、在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制解码器一般安装在摄像机旁，解码器与数码录像机采用RS485总线进行通信布线应采用RVVP21屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2 ……现在的16路数码录像机最多可接16台解码器，而RS485通讯线的总长度最长可达1200米。
解码器有AC 220V和AC 24V两种供电类型，若选用AC 24V解码器，则一般由AC 24V变压器统一供电特别需要注意的是，由于有些解码器输出的DC 12V电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对摄像机（12V）供电 3、摄像机电源线敷设注意事项 市面上采用DC 12V供电的普通摄像机工作电流约为200~300mA，一体化摄像机为350~400mA如果摄像机的数量较少（5台以内）且摄像机与监控主机的距离较近（少于50米），每台摄像机可单独布RVV20. 5电源线到监控室并用小型变压器供电如果摄像机的数量较多，则应采用大功率的12V直流稳压电源集中供电 在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降（俗称“线损”，规格为1m2的铜导线每100m的电阻是1.8Ω）对于一幢楼的监控，施工时一般用2条2.5~6m2的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井对于楼层各摄像机的供电，可由该层线井引1条RVV21或RVV21.5（若该层的摄像机数量超过6台）电源线给摄像机供电，或用RVV20.5护套线一一对应供电。
二．安装调试（一）设备的安装（1）摄像机安装；1、在满足监视目标视场范围要求的条件下，其安装高度：室内离地不宜低于2.5m；室外离地不宜低于3.5m2、摄像机及其配套装置，如镜头、防护罩、支架、雨刷等，安装应牢固，运转应灵活，应注意防破坏，并与等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调 3、在强电磁干扰环境下，摄像机安装应与地绝缘隔离信号线和电源线应分别引入，外露部分用软管保护，并不影响云台的转动 4、电梯厢内的摄像机应安装在厢门上方的左或右侧，并能有效监视电梯厢内乘员面部征 （2）云台、解码器安装；1、云台的安装应牢固，转动时无晃动2、应根据产品技术条件和系统设计要求，检查云台的转动角度范围是否满足要求台的转动角度范围是否满足要求3、解码器应安装在云台附近或吊顶内（但须留有检修孔）3）控制设备安装1、控制台、机柜（架）安装位置应符合设计要求，安装应平稳牢固、便于操作维护机柜(架)背面、侧面离墙净距离应符合设计要求2、所有控制、显示、记录等终端设备的安装应平稳，便所有控制、显示、记录等终端设备的安装应平稳，便于操作其中监视器（屏幕）应避免外来光直射，当不可避免时，应采取避光措施。
在控制台、机柜（架）内安装的设备应有通风散热措施，内部接插件与设备连接应牢靠3、控制室内所有线缆应根据设备安装位置设置电缆槽和进线孔，排列、捆扎整齐，编号，并有永久性标志二）系统上电调试前的检查（1）电源检测：接通控制台总电源开关，检测交流电电源；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电2）线路检查：检查各种接线是否正确用250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于0 .5欧姆3）接地检查：监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应接地，保证可靠的的电气通路系统接地电阻应小于4欧姆设备全部安装完毕后，必须全面检查各个部位的接线是否正确，如有一处接错都有可能会引起整个系统不能正常工作 （三）设备的调试 （1）摄像机的调试1、闭合控制台、监视器电源开关、若设备指示灯亮，即可闭合摄像机电源，监视器屏幕上便会显示图像 2、调节光圈（电动）及聚焦，使图像清晰 3、改变变焦镜头的焦距，并观察变焦过程中图像清晰度。
4、遥控云台，若摄像机静止和旋转过程中图像清晰度变化不大，则认为摄像机工作正常2）云台的调试 1、 遥控云台，使其上下、左右转动到位，若转动过程中无噪音（噪音应小于50DB）、无抖动现象、电机不发热，则视为正常 2、云台在大幅度转动时，如遇以下情况应及时处理 摄像机、云台的尾线被拉紧转动过程中有阻挡物如：解码器、支梁等是否阻挡了摄像机转动重点监视部位有逆光摄像情况（3）系统整体调试在前端设备安装、调试后，开始系统整机调试，检查图像的清晰程度、动态移动报警联动情况，编制系统测试文件，并开始试运行，作好自检自测记录主要包括以下内容： l 打开密码锁实际操作； l 云台控制； l 监控界面切换； l 实时抓图、看图 l 视频实时录像； l 视频丢失报警； l 报警联动控制功能等 专心---专注---专业。
