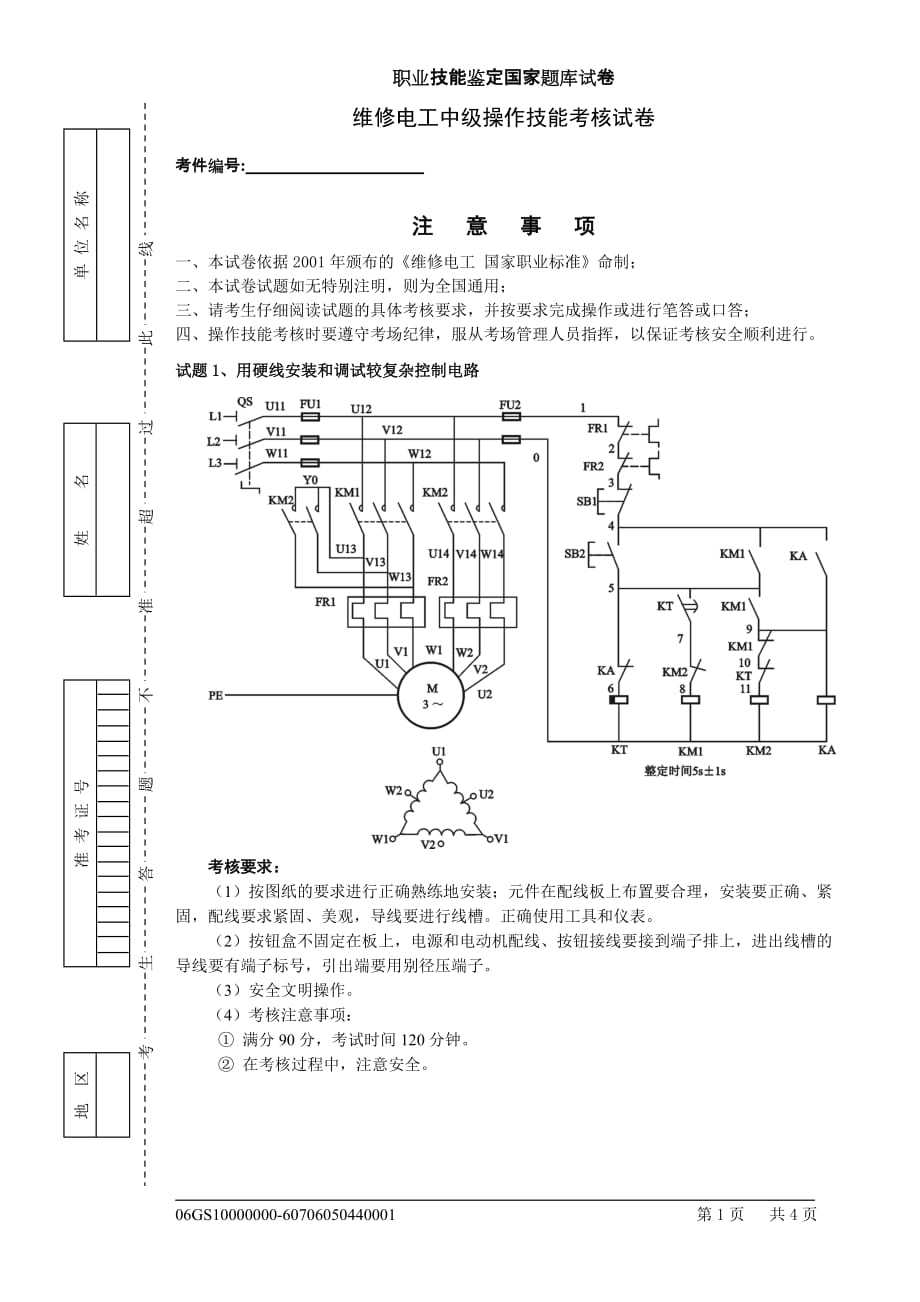

职业技能鉴定国家题库试卷维修电工中级操作技能考核试卷考件编号: 注 意 事 项考 生 答 题 不 准 超 过 此 线 地 区姓 名单 位 名 称准 考 证 号一、本试卷依据2001年颁布的《维修电工 国家职业标准》命制；二、本试卷试题如无特别注明，则为全国通用；三、请考生仔细阅读试题的具体考核要求，并按要求完成操作或进行笔答或口答；四、操作技能考核时要遵守考场纪律，服从考场管理人员指挥，以保证考核安全顺利进行试题1、用硬线安装和调试较复杂控制电路考核要求：（1）按图纸的要求进行正确熟练地安装；元件在配线板上布置要合理，安装要正确、紧固，配线要求紧固、美观，导线要进行线槽正确使用工具和仪表2）按钮盒不固定在板上，电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子3）安全文明操作4）考核注意事项：① 满分90分，考试时间120分钟② 在考核过程中，注意安全。
试题1、用硬线安装和调试较复杂控制电路配分、评分标准：序号主要内容考核要求评分标准配分扣分得分1元件安装1．按图纸的要求，正确使用工具和仪表，熟练安装电气元器件2．元件在配电板上布置要合理，安装要准确、紧固3．按钮盒不固定在板上1．元件布置不整齐、不匀称、不合理，每个扣2分2．元件安装不牢固、安装元件时漏装螺钉，每只扣2分3．损坏元件，每只扣4分102布线1．接线要求美观、紧固、无毛刺，导线要进行线槽2．电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子1．电动机运行正常，如不按电路图接线，扣2分2．布线不进行线槽，不美观，主电路、控制电路每根扣1分3．接点松动、露铜过长、反圈、压绝缘层，标记线号不清楚、遗漏或误标，引出端无别径压端子每处扣1分4．损伤导线绝缘或线芯，每根扣1分303通电试验在保证人身和设备安全的前提下，通电试验一次成功1．时间继电器及热继电器整定值错误各扣4分2．主、控电路配错熔体，每个扣2分3．1次试车不成功扣20分；2次试车不成功扣30分404安全文明生产1．劳动保护用品穿戴整齐2．电工工具佩带齐全3．遵守操作规程4．尊重考评员，讲文明礼貌5．考试结束要清理现场1．各项考试中，违犯安全文明生产考核要求的任何一项扣2分，扣完为止2．考生在不同的技能试题考核中，违犯安全文明生产考核要求同一项内容的，要累计扣分3．当考评员发现考生有重大事故隐患时，要立即予以制止，并每次扣考生安全文明生产总分5分10备注合计90考评员签字 年 月 日选择考核项目时应考虑的其他因素：（1）本项目满分90分。
2）本项目考核时间限定在120分钟3）在做通电试验时，现场应有2名考评员，其中1人任现场监护4）本内容作为中级维修电工的重点考核内容之一，考核时应优先选择 评分人： 年 月 日 核分人： 年 月 日 试题2、用单臂电桥测量交流电动机绕组的电阻考核要求：(1) 用万用表估测电动机每一相绕组的电阻后，用单臂电桥测量出每相绕组电阻的数值2) 考核注意事项：① 满分10分，考核时间20分钟② 每次考核应分别测量出三个绕组的电阻值否定项：不能损坏仪器、仪表，损坏仪器、仪表扣10分试题2、用单臂电桥测量交流电动机绕组的电阻配分、评分标准：序号主要内容考核要求评分标准配分扣分得分1测量准备选择仪表正确，接线无误仪表选择错误，扣2分22测量过程测量过程准确无误测量过程中，操作步骤每错一次扣1分53测量结果测量结果在允许误差范围之内测量结果有较大误差或错误扣2分24维护保养对使用的仪器、仪表进行简单的维护保养维护保养有误，扣1分1备注合 计10考评员签字 年 月 日否定项：要求不能损坏仪器、仪表。
损坏仪器、仪表，扣10分选择考核项目时应考虑的其他因素：（１） 本项目满分10分２） 本项目考核时间限定在5分钟３） 本内容为中级维修电工的必考内容之一４） 本项目具有第二类否定项的内容 评分人： 年 月 日 核分人： 年 月 日06GS10000000-60706050440001 第4页 共4页。
