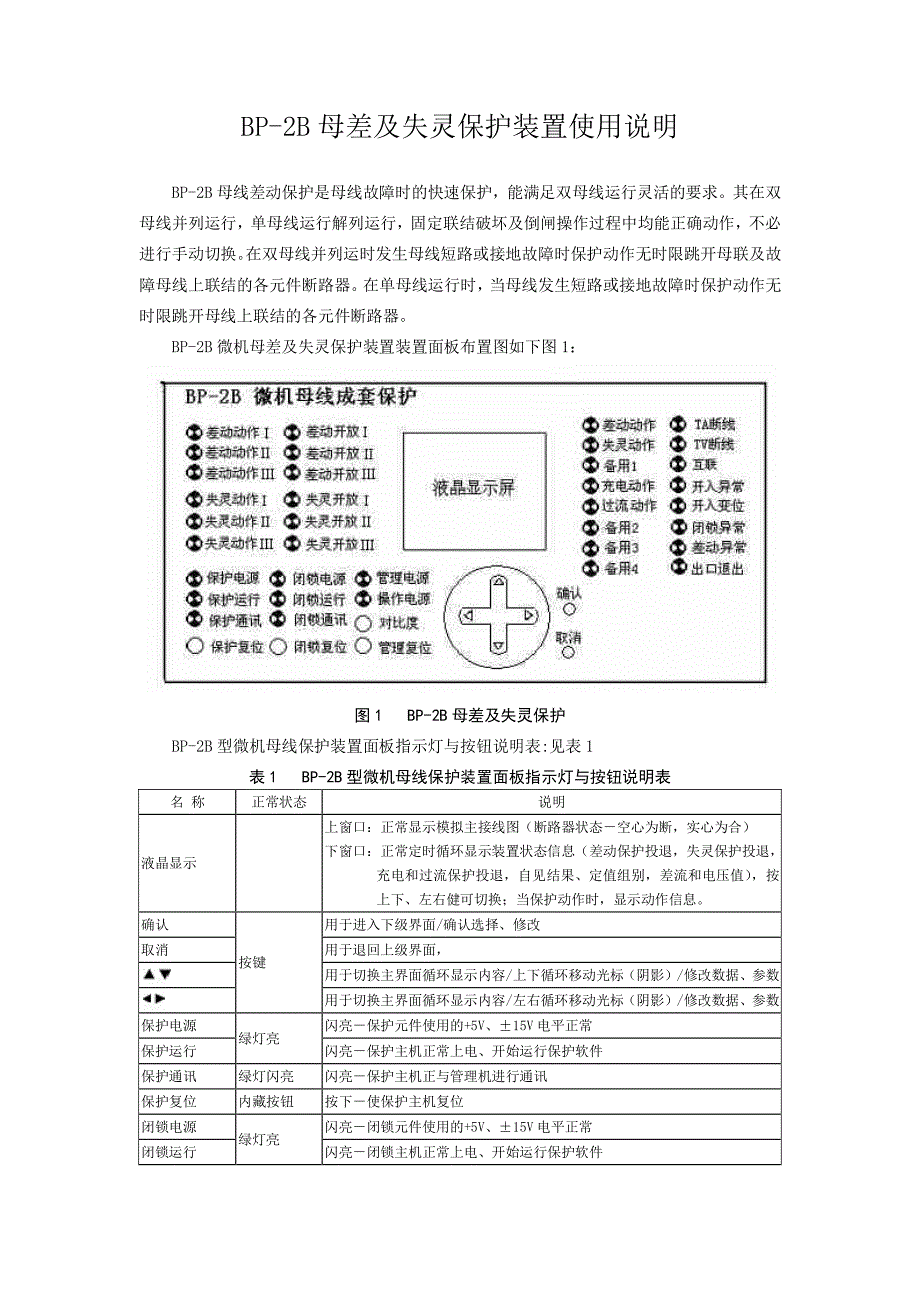

BP-2B 母差及失灵保护装置使用说明 BP-2B 母线差动保护是母线故障时的快速保护，能满足双母线运行灵活的要求其在双 母线并列运行，单母线运行解列运行，固定联结破坏及倒闸操作过程中均能正确动作，不必 进行手动切换 在双母线并列运时发生母线短路或接地故障时保护动作无时限跳开母联及故 障母线上联结的各元件断路器 在单母线运行时， 当母线发生短路或接地故障时保护动作无 时限跳开母线上联结的各元件断路器 BP-2B 微机母差及失灵保护装置装置面板布置图如下图 1： 图 1 BP-2B 母差及失灵保护 BP-2B 型微机母线保护装置面板指示灯与按钮说明表:见表 1 表 1 BP-2B 型微机母线保护装置面板指示灯与按钮说明表 名 称 正常状态 说明 液晶显示 上窗口：正常显示模拟主接线图（断路器状态－空心为断，实心为合） 下窗口：正常定时循环显示装置状态信息（差动保护投退，失灵保护投退， 充电和过流保护投退，自见结果、定值组别，差流和电压值） ，按 上下、左右健可切换；当保护动作时，显示动作信息 确认 按键 用于进入下级界面/确认选择、修改 取消 用于退回上级界面， 用于切换主界面循环显示内容/上下循环移动光标（阴影）/修改数据、参数 用于切换主界面循环显示内容/左右循环移动光标（阴影）/修改数据、参数 保护电源 绿灯亮 闪亮－保护元件使用的+5V、±15V 电平正常 保护运行 闪亮－保护主机正常上电、开始运行保护软件 保护通讯 绿灯闪亮 闪亮－保护主机正与管理机进行通讯 保护复位 内藏按钮 按下－使保护主机复位 闭锁电源 绿灯亮 闪亮－闭锁元件使用的+5V、±15V 电平正常 闭锁运行 闪亮－闭锁主机正常上电、开始运行保护软件 闭锁通讯 绿灯闪亮 闪亮－闭锁主机正与管理机进行通讯 闭锁复位 内藏按钮 按下－使闭锁主机复位 管理电源 绿灯亮 闪亮－管理机与液晶显示使用的+5V 电平正常 操作电源 闪亮－操作回路使用的+24V 电平正常 对比度 内藏旋钮 平口起左右旋转－可调节液晶显示对比度 管理复位 内藏按钮 按下－使管理机复位 差动动作Ⅰ （1） 红灯灭 亮－Ⅰ母母差保护动作，自保持 差动动作Ⅱ （2） 亮－Ⅱ母母差保护动作，自保持 失灵动作Ⅰ （1） 亮－Ⅰ母失灵保护动作，自保持 失灵动作Ⅱ （2） 亮－Ⅱ母失灵保护动作，自保持 差动开放Ⅰ （1） 亮－Ⅰ母母差保护复合电压闭锁动作，不带自保持 差动开放Ⅱ （2） 亮－Ⅱ母母差保护复合电压闭锁动作，不带自保持 失灵开放Ⅰ （1） 亮－Ⅰ母失灵保护复合电压闭锁动作，不带自保持 失灵开放Ⅱ （2） 亮－Ⅱ母失灵保护复合电压闭锁动作，不带自保持 差动动作 亮－差动保护动作出口，自保持 失灵动作 亮－失灵保护动作出口，自保持 充电动作 亮－充电保护动作出口，自保持 （母联）过流 亮－母联过流保护动作出口，自保持 TA 断线 亮－任一回路 CT 断线，自保持 TV 断线 亮－任一母线交流电压回路断线， 相应母线段的“差动开放”和“失灵开放”灯亮 互联 亮－倒母操作，自保持 开入异常 亮－刀闸或断路器辅助接点与一次不对应，自保持 开入变位 亮－任一把刀闸变位，自保持 闭锁异常 亮－闭锁元件硬件故障 出口退出 亮－保护控制字中出口接点被设为退出状态 差动异常 亮－保护元件硬件故障（只有 220kV 母差失灵有此信号） 保护异常 亮－保护元件硬件故障（只有 110kV 母差有此信号） 注：表中未列出指示灯为备用。
BP-2B 保护装置运行或操作时相应的信号指示灯和界面显示表：见表 2 表 2 BP-2B 保护装置运行或操作时相应的信号指示灯和界面显示表 装置运行或操作 装置指示灯 液晶界面 刀闸变位 “开入变位”灯亮， “开入异常”灯亮（开入校验错误时） 事件记录和运行方式变位记录， 主界面自动刷新 信号复归 非跳闸过程中，信号被复归 信号复归记录 保护自检异常 保护异常 自检记录 闭锁自检异常 闭锁异常 自检记录 TA 断线 “TA 断线”灯亮 装置告警记录 TV 断线 “TV 断线” 灯亮， 母线段的 “差动开放”和 “失 灵开放”灯亮 电压闭锁记录，装置告警记录 出口接点退出 出口闭锁灯亮 保护控制字显示 通讯中断 通讯指示灯灭 通讯无响应和自检菜单 保护动作 对应的保护出口信号灯亮 液晶界面自动回到主界面，下窗 口显示动作信息 BP-2B 微机母线保护装置异常信息含义及菜单操作 BP-2B 微机母线保护装置自检信息含义及处理建议：见下表 3 表 3 BP－2B 微机母线保护装置自检信息含义及处理建议 自检信息 插件运行状态 处理方法 保护元件 RAM 区异常 保护异常信号灯亮，保护退出 更换差动板 保护元件定值区异常 保护异常信号灯亮，保护退出 保护元件时钟异常 告警 保护元件通讯异常 告警 保护元件 A/D 异常 保护异常信号灯亮，保护退出 更换差动板或单元板 保护元件出口接点异常 保护异常信号灯亮，保护退出 更换单元板或光耦板 闭锁元件 RAM 区异常 闭锁异常信号灯亮，闭锁退出 更换闭锁板 闭锁元件定值区异常 闭锁异常信号灯亮，闭锁退出 闭锁元件时钟异常 告警 闭锁元件通讯异常 告警 闭锁元件 A/D 异常 闭锁异常信号灯亮，闭锁退出 闭锁元件出口接点异常 闭锁异常信号灯亮，闭锁退出 更换闭锁板或光耦板 管理元件 RAM 区异常 告警 管理元件时钟异常 告警 更换管理机插件 管理元件通讯异常 告警 BP-2B 保护插件异常信息含义及处理建议：见下表 4 表 4 BP-2B 保护插件异常信息含义及处理建议 自检出错信息 含 义 处理建议 存储器出错 RAM 芯片损坏，闭锁保护 通知厂家处理 程序出错 FLASH 内容被破坏，闭锁保护 通知厂家处理 定值出错 定值区内容被破坏，闭锁保护 通知厂家处理 采样数据异常 模拟输入通道出错，闭锁保护 通知厂家处理 跳合出口异常 出口三极管损坏，闭锁保护 通知厂家处理 直流电源异常 直流电源不正常，闭锁保护 通知厂家处理 DSP 定值出错 DSP 定值自检出错，闭锁保护 通知厂家处理 该区定值无效 插件参数中二次额定电流更改后， 保护定值未重新整定 将保护定值重新整定 光耦电源异常 24V 或 220V 光耦正电源失去，闭锁保护 检查开入板的隔离电源是否接好 零序长期起动 零序起动超过 10 秒，发告警信号，不闭锁保护 检查电流二次回路接线 突变量长起动 突变量起动超过 10 秒，发告警信号，不闭锁保护 检查电流二次回路接线 TV 断线 电压回路断线，发告警信号，闭锁部分保护 检查电压二次回路接线 线路 TV 断线 线路电压回路断线，发告警信号 检查线路电压二次回路接线 同期 TV 断线 同期电压回路断线，发告警信号 检查线路电压二次回路接线 TA 断线 电流回路断线，发告警信号，不闭锁保护 检查电流二次回路地接地 TWJ 异常 TWJ=1 且该相有电流，或三相长期不一致，发告警信 检查开关辅助接点 自检出错信息 含 义 处理建议 号，不闭锁保护 控制回路断线 TWJ 和 HWJ 都为 0，重合闸放电 检查开关辅助接点 角差整定异常 母线电压 Ua 与线路电压 Ux 的实际接线与固定角度 差定值不符 检查线路电压二次回路接线 BP-2B 母线保护装置告警信号灯处理表：见下表 5 表 5 BP-2B 母线保护装置告警信号灯处理表 告警信号 可能原因 导致后果 处理方法 TA 断线 流互的变比设置错误 闭锁差动保护 1)查看各间隔电流幅值、相位关系 2)确认变比设置正确 3)确认电流回路接线正确 4)如无法排除， 则建议退出装置， 尽快 安排检修 流互的极性接反 接入母差装置的流互断线 其他持续使差电流大于TA断线门坎 定值的情况 TV 断线 电压相序接错 保护元件中该段 母线失去电压闭 锁 1)查看各段母线电压幅值、相位 2)确认电压回路接线正确 3)确认电压空开处于合位 4)操作电压切换把手 5)尽快安排检修 电压互感器断线或检修 母线停运 保护元件电压回路异常 互联 母 线 互 联 母线处于经刀闸互联状态 保护进入非选择 状态，大差比率 动作则切除母联 母线 确认是否符合当时的运行方式， 是则不 用干预，否则进入参数－运行方式设 置， 使用强制功能恢复保护与系统的对 应关系 保护控制字中，强制母线互联 设为“投” 确认是否需要强制母线互联， 否则解除 设置 母联 TA 断线 尽快安排检修 开入异常 刀闸辅接点与一次系统不对应 能自动修正则修 正否则告警 1)进入参数－运行方式设置， 使用强制 功能恢复保护与系统的对应关系 2)复归信号 3)检查出错的刀闸辅接点输入回路 失灵接点误起动 闭锁失灵出口 1)断开与错误接点相对应的失灵启动 压板 2)复归信号 3)检查相应的失灵起动回路 联络开关常开与常闭接点不对应 默认联络开关处 于合位 检查开关接点输入回路 误投“母线分列运行”压板 母线分列运行 检查 “母线分列运行” 压板投入是否正 确 开入变位 刀闸辅接点变位 联络开关接点变位 失灵起动接点变位 装置响应外部开 入量的变化 确认接点状态显示是否符合当时的运 行方式， 是则复归信号， 否则检查开入 回路 出口退出 保护控制字中出口接点被设为退出 状态 保护只投信号， 不能跳出口 装置需要投出口时设置保护控制字 保护异常 保护元件硬件故障 退出保护元件 1)退出保护装置 2)查看装置自检菜单，确定故障原因 3)交检修人员处理 闭锁异常 闭锁元件硬件故障 退出闭锁元件 1)退出保护装置 2)查看装置自检菜单，确定故障原因 3)交检修人员处理 BP-2B 微机母线成套保护液晶显示画面总体结构示意图，如下图 2： 图 2 BP－2B 微机母线成套保护液晶显示画面总体结构示意图 保护插件刀闸辅助接点与一次设备状态不对应时强制对应的步骤： a) 由主界面按“确认”键进入一级菜单； b) 按“←”键选中“参数” ，后按“↓”键选中“运行方式设置” ，按“确认”键， 后按“↑” 、 “↓”键输入密码后进入下一级菜单，按“确认”键，间隔数变成灰 色； c) 利用“↓” 、 “↑” ，从界面中找到相应线路所对应的间隔，再按“确认”键，此 时间隔数灰色消失； d) 按“↓”键选中所要改变的刀闸，再按“确认”键此时又变灰色； e) 按“↓”改变刀闸位置（合、断、自动）后，按“取消”键提示是否保存，按确 认键保存改变的设置（此时主接线图上，被强制的刀闸上有一实心矩形块） ； f) 按下保护屏上的信号复归按钮，复归信号。
保护定值打印步骤 a) 按确认键进入一级菜单； b) 光标落在“查看”菜单，后按“↓”键选中“整定值” ； c) 后按“→”键选中“打印” ； d) 最后按“确认”键即可打印 保护故障报告打印步骤: a) 按确认键进入一级菜单； b) 光标落在“查看”菜单，按“↓”键选中“录波记录” ； c) 后按“确认”键，进入下一级子菜单，用“←” 、 “→”键选择所打印的记录，再 选中“打印”最后按“确认”键即可打印 保护时钟修改操作步骤: a) 由主界面按“确认”键进入一级菜单； b) 按“←”键选中“参数” ，后按“↓”键选中“插件时钟设置” ，按“确认”键， 进入窗口后； c) 按“确认”键，使日期、时间逐一变灰色，此时用方向键进行数值修改、光标移 动，逐一完成修改。
